Дизельная электростанция (ДГУ) Caterpillar 3516 (1460 кВт)

Краткое позиционирование модели

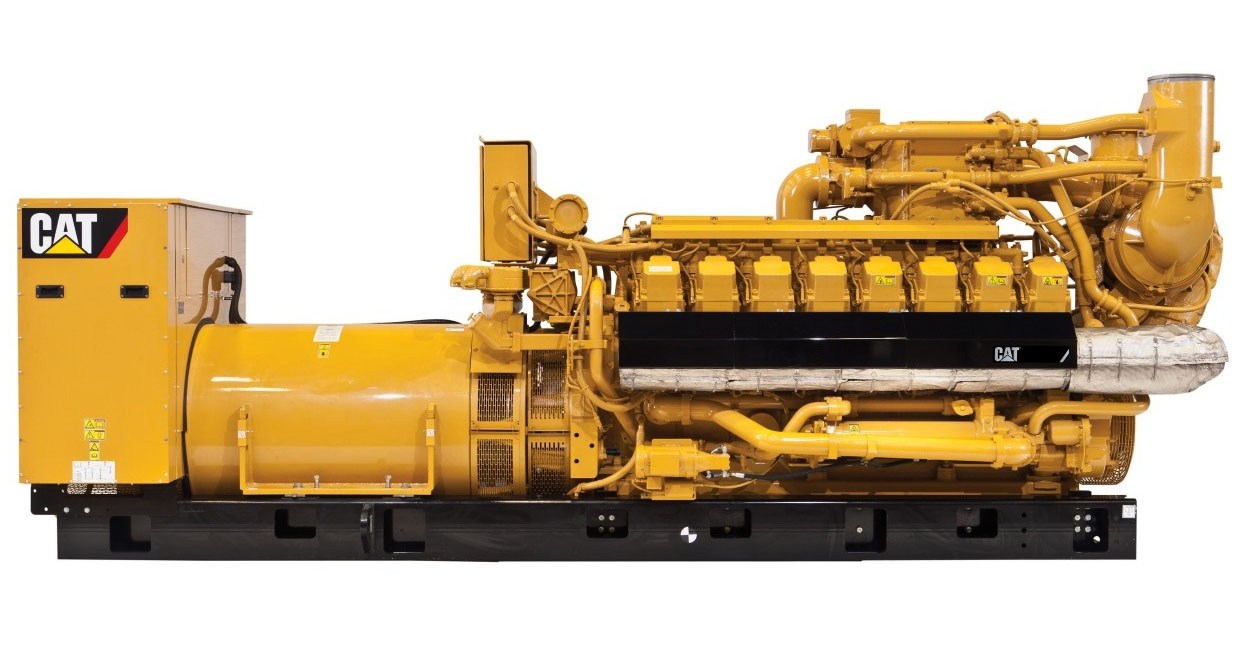

Caterpillar 3516 номинальной мощностью 1460 кВт (1825 кВА) — промышленная дизельная электростанция американского производителя Caterpillar с шестнадцатицилиндровым двигателем серии 3516. Максимальная электрическая мощность составляет 1600 кВт (2000 кВА). Установка предназначена для основного и резервного электроснабжения объектов с высокой электрической нагрузкой. Одно из возможных применений — резервирование ответственных потребителей цементного завода: приводов технологических механизмов, насосных станций, систем аспирации и промышленной автоматики. При подборе ДГУ учитывают пусковые токи крупных электродвигателей, характеристики частотных преобразователей и требования к безопасной остановке оборудования. Подобные задачи решают при организации электроснабжения промышленных предприятий.

• Электрическая мощность: 1460 кВт (1825 кВА) в номинальном режиме и 1600 кВт (2000 кВА) в резервном. При расчете нагрузки необходимо учитывать коэффициент мощности, одновременность работы потребителей и допустимые переходные процессы при подключении электродвигателей.

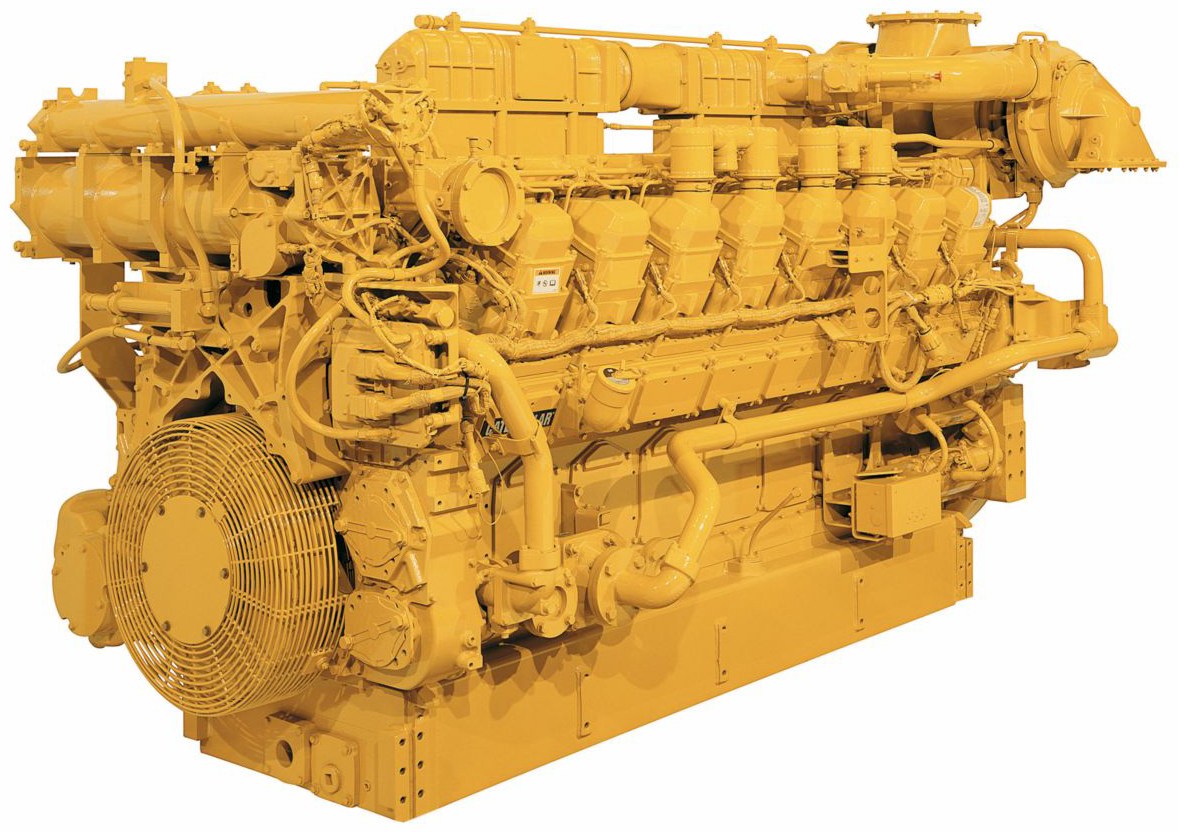

• Двигатель Caterpillar 3516: шестнадцатицилиндровый V-образный дизель рабочим объемом 69 л с турбонаддувом и жидкостным охлаждением. Частота вращения составляет 1500 об/мин, максимальная механическая мощность двигателя — 1721 кВт.
• Система смазки: объем масляной системы составляет 401 л. При организации обслуживания учитывают требования производителя к качеству масла, состоянию фильтров и регламенту технического обслуживания.
• Расход топлива: 317,4 л/ч при нагрузке 75%, 382,7 л/ч при 100% в основном режиме и 420,9 л/ч при полной резервной нагрузке. Эти значения используют для предварительного расчета топливного хозяйства с учетом фактического режима эксплуатации.
• Генераторная часть: для электростанции предусмотрены варианты альтернаторов Mecc Alte ECO46-2L/4, Stamford PI734F, Leroy Somer LSA 51.2 M60 и Marelli MJB 500 SC4. В каталоге Caterpillar для установки мощностью 1460 кВт также приведен генератор SR4B. Конкретную комплектацию согласовывают по электрическим характеристикам объекта.
• Габариты и исполнение: размеры открытой электростанции составляют 6199x2318x2545 мм, масса — 13220 кг. Предусмотрены варианты топливных резервуаров емкостью 1000, 3000 и 5000 л. Контейнерное исполнение, шасси, АВР, система SCADA и высоковольтное подключение относятся к решениям, которые согласовывают отдельно.

Практический сценарий выбора

На крупном цементном предприятии Caterpillar 3516 может использоваться для резервного питания систем аспирации, технологической вентиляции, насосов, компрессоров, транспортеров и оборудования управления производственными линиями. При отключении внешней сети необходимо предотвратить неконтролируемую остановку механизмов, обеспечить безопасное состояние печных и помольных участков, сохранить работу систем пылеулавливания и исключить повреждение оборудования. Особенность цементного производства заключается в сочетании мощных электроприводов, непрерывной транспортировки сыпучих материалов и технологических процессов, требующих согласованной последовательности остановки. Поэтому состав резервируемых потребителей определяют с учетом требований промышленной безопасности и возможности работы предприятия в сокращенном режиме.

• Определить критичные технологические нагрузки: выделить оборудование, необходимое для безопасной остановки помольных, печных и транспортных участков. Полное питание всех производственных механизмов от одной ДГУ не предполагается без расчета суммарной мощности.
• Проверить пусковые токи электродвигателей: оценить запуск вентиляторов, компрессоров, насосов и конвейерных приводов. Для мощных механизмов предусмотреть поэтапное подключение, учитывая устройства плавного пуска и частотные преобразователи.
• Обеспечить работу аспирационных систем: определить вентиляторы, фильтровальные установки и средства контроля запыленности, которые должны сохранять питание при аварийном прекращении основных технологических операций.
• Согласовать остановку транспортных линий: разработать последовательность отключения ленточных и цепных конвейеров, питателей, элеваторов и перегрузочных узлов, чтобы предотвратить завалы материала и механические перегрузки при повторном запуске.
• Резервировать системы управления и защиты: определить необходимость АВР и ИБП для промышленных контроллеров, датчиков температуры, давления и вибрации, систем сигнализации и диспетчеризации. Предусмотреть технологические блокировки и контролируемое восстановление питания.
• Подготовить место установки: обеспечить приток охлаждающего воздуха, отвод выхлопных газов, противопожарную защиту и доступ для обслуживания. Учитывать высокую запыленность производственной площадки и предусмотреть защиту воздухозаборных систем ДГУ от загрязнения.

Для сравнения характеристик и выбора оборудования близкой мощности рассмотрите дизельные электростанции 1500 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию Caterpillar 3516 с учетом мощности технологического оборудования, пусковых нагрузок, требований к автоматизации, продолжительности резервной работы и условий размещения установки.

Дизельный генератор Caterpillar 3516 - мощная промышленная электростанция для резервного и основного электроснабжения крупных предприятий. Эта модель оснащена надежным 16-цилиндровым V-образным двигателем Cat 3516 с турбонаддувом и жидкостным охлаждением.

Режимы работы и производительность

Генератор Cat 3516 работает в трех основных режимах: резервная мощность (1600 кВт), основной режим (1460 кВт) и постоянный (1280 кВт). Дизель двигатель с технологией ACERT™ обеспечивает высокую эффективность работы - расход топлива составляет 383 л/ч при полной нагрузке в основном режиме.

Конструкция и системы

Электростанция имеет открытое исполнение с габаритами 6199×2318×2545 мм и весом 13220 кг. Автоматический запуск осуществляется через систему управления EMCP при пропадании сетевого напряжения. Синхронный генератор SR4B обеспечивает стабильное выходной напряжение 400В с возможностью подключения 6300В и 10500В для промышленных применения.

Система охлаждения с принудительной вентиляцией работает при температуре окружающей среды до +43°C. Большой объем масла 401 л увеличивает интервалы обслуживания. Двойная система фильтрации включает топливные фильтры и воздушный фильтр с индикатором засоренности. Блок управления EMCP 4 предоставляет полную защиту двигателя и генератора.

Сферы применения

Caterpillar 3516 подходит для крупных промышленных предприятий, строительных площадок, больниц, торговых центров, ЦОД. Модель идеальна для резервного электроснабжения объектов с высокой потребляемой мощностью. Дизельный генератор Cat соответствует международным стандартам качества и надежности.
