Краткое позиционирование модели

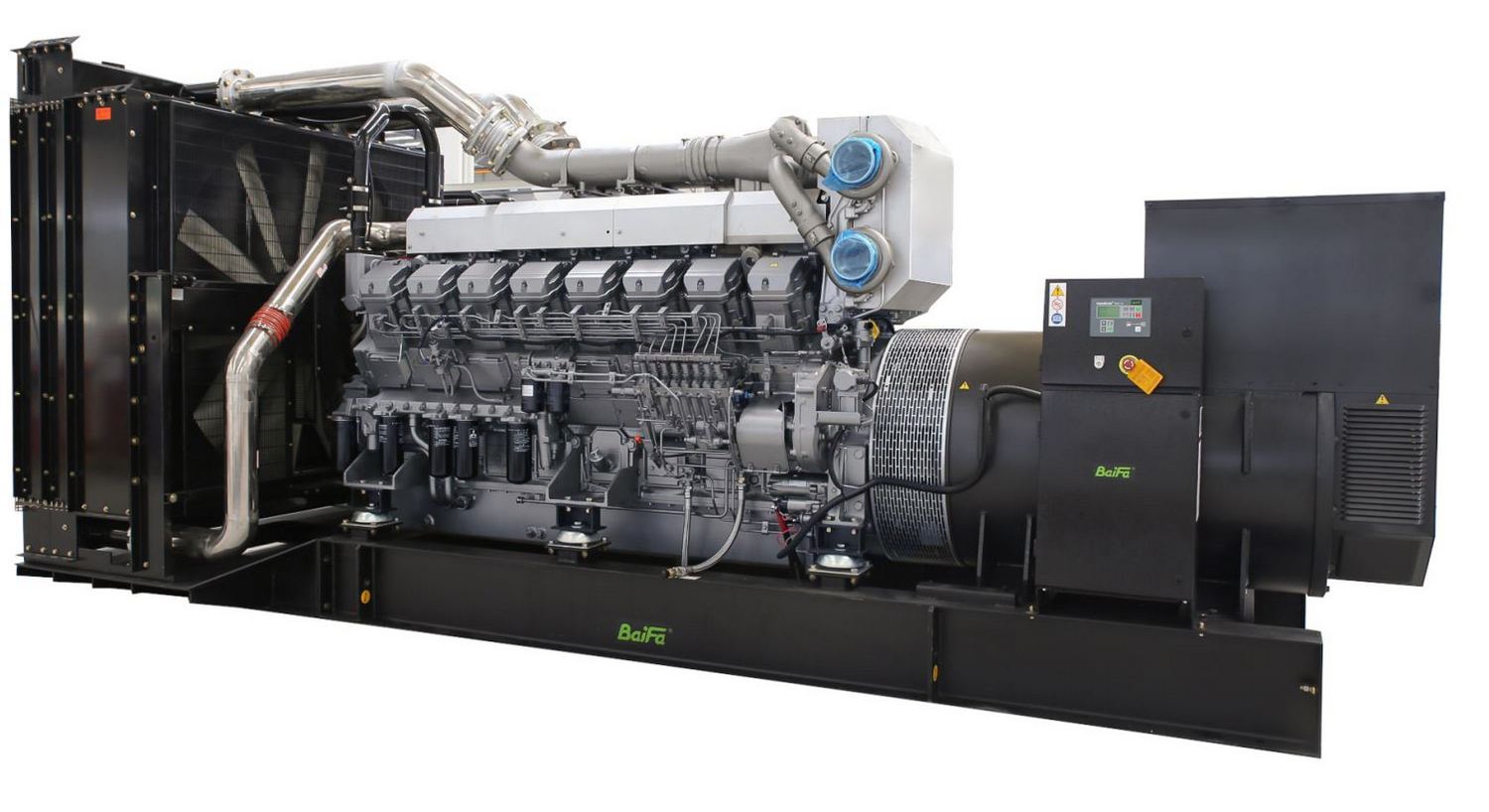

Baifa BF-SM2100MV номинальной мощностью 1520 кВт (1900 кВА) — промышленная дизельная электростанция китайского производства, оснащенная двигателем Mitsubishi S16R-PTA2-S. Установка предназначена для электроснабжения объектов с высокой концентрацией мощных электрических потребителей. Одно из возможных применений — резервное питание городского водозаборного комплекса, где необходимо поддерживать работу насосных агрегатов, систем управления, запорной арматуры и вспомогательного оборудования. При выборе ДГУ учитывают пусковые токи электродвигателей, гидравлические режимы трубопроводов и требования к непрерывности водоснабжения. Подобные задачи решают при организации электроснабжения объектов водоснабжения и теплоснабжения.
- Номинальная электрическая мощность: 1520 кВт (1900 кВА). При расчете резервируемой нагрузки учитывают коэффициент мощности, одновременность работы насосов и допустимые изменения напряжения при запуске крупных электродвигателей.

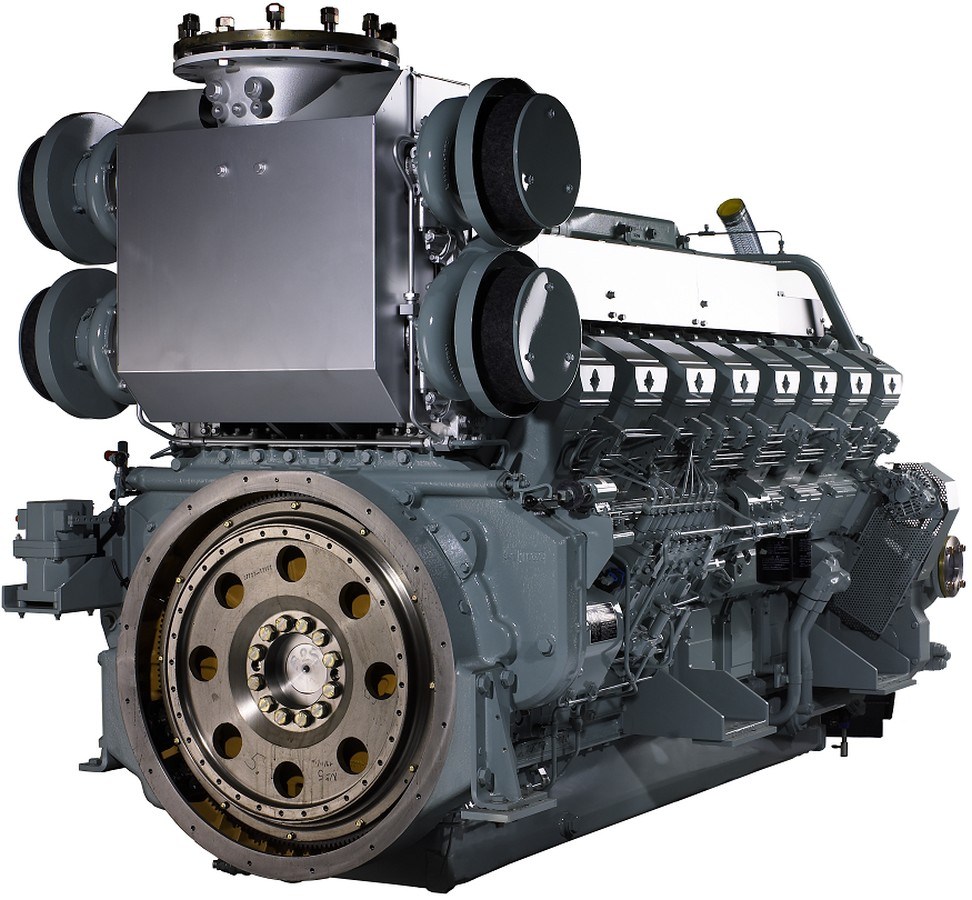

- Двигатель Mitsubishi S16R-PTA2-S: шестнадцатицилиндровый V-образный дизель рабочим объемом 65,4 л с турбонаддувом и жидкостным охлаждением. Такая компоновка применяется в мощных промышленных генераторных установках.
- Рабочие параметры: электростанция относится к оборудованию для трехфазных сетей с частотой 50 Гц. Частота вращения двигателя составляет 1500 об/мин. При проектировании подключения необходимо согласовать электрические характеристики генератора с распределительным оборудованием объекта.
- Исполнение: Baifa BF-SM2100MV представлена в открытой компоновке с ручным запуском. Для установки требуется подготовленная площадка или машинное помещение с необходимой вентиляцией, отводом выхлопных газов и доступом к узлам обслуживания.
- Автоматизация электроснабжения: при необходимости предусматривают автоматический ввод резерва, средства контроля параметров ДГУ и удаленную диспетчеризацию. Состав автоматики согласовывают с алгоритмами управления насосной станцией и требованиями к времени восстановления питания.
- Топливное хозяйство: объем резервуара и запас дизельного топлива определяют по расчетной нагрузке, продолжительности автономной работы и режиму эксплуатации. Для длительного резервирования необходимо предусмотреть контроль уровня топлива, условия его хранения и возможность безопасной дозаправки.
Практический сценарий выбора
На крупном водозаборном сооружении Baifa BF-SM2100MV может обеспечивать резервное питание насосов первого подъема, вспомогательных насосных установок, электроприводной арматуры, систем фильтрации и технологической автоматики. При отключении внешней сети важно сохранить контроль давления, уровней воды и состояния трубопроводов, предотвратить гидроудары и обеспечить восстановление подачи воды в предусмотренной технологическим регламентом последовательности. Особенность такого объекта заключается в значительной мощности насосных электродвигателей и зависимости работы отдельных агрегатов от общего гидравлического режима. Поэтому резервное электроснабжение проектируют с учетом приоритетности насосов, допустимого времени перерыва питания и условий безопасного повторного запуска.
- Определить состав резервируемых насосов: рассчитать электрическую мощность основных и вспомогательных агрегатов, необходимых для поддержания водоснабжения. Учесть возможность работы с сокращенной производительностью при отключении части насосного оборудования.
- Проверить запуск мощных электродвигателей: оценить пусковые токи, характеристики частотных преобразователей и устройств плавного пуска. Предусмотреть последовательное включение насосов с учетом допустимых переходных процессов генератора.
- Согласовать электрические и гидравлические режимы: разработать алгоритмы открытия и закрытия задвижек, запуска насосов и изменения их производительности. Исключить резкие изменения давления и неконтролируемое переключение потоков воды.
- Обеспечить питание технологической автоматики: определить необходимость ИБП для контроллеров, датчиков давления и уровня, расходомеров, систем сигнализации и диспетчеризации. Предусмотреть сохранение информации о состоянии оборудования при переходе на резервный источник.
- Организовать автоматическое резервирование: при необходимости установить АВР и согласовать его работу с защитами распределительной сети. После запуска ДГУ подключать насосные агрегаты поэтапно, контролируя частоту, напряжение и состояние технологической системы.
- Подготовить площадку и эксплуатационную инфраструктуру: предусмотреть вентиляцию, отвод выхлопных газов, противопожарные мероприятия и доступ для технического обслуживания. Запас топлива определить по расчетному времени автономной работы и фактическому профилю нагрузки насосного комплекса.
Для сравнения технических характеристик и выбора оборудования сопоставимой мощности рассмотрите дизельные электростанции 1500 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию Baifa BF-SM2100MV с учетом мощности насосного оборудования, пусковых токов, требований к автоматизации, продолжительности резервной работы и условий размещения установки.
