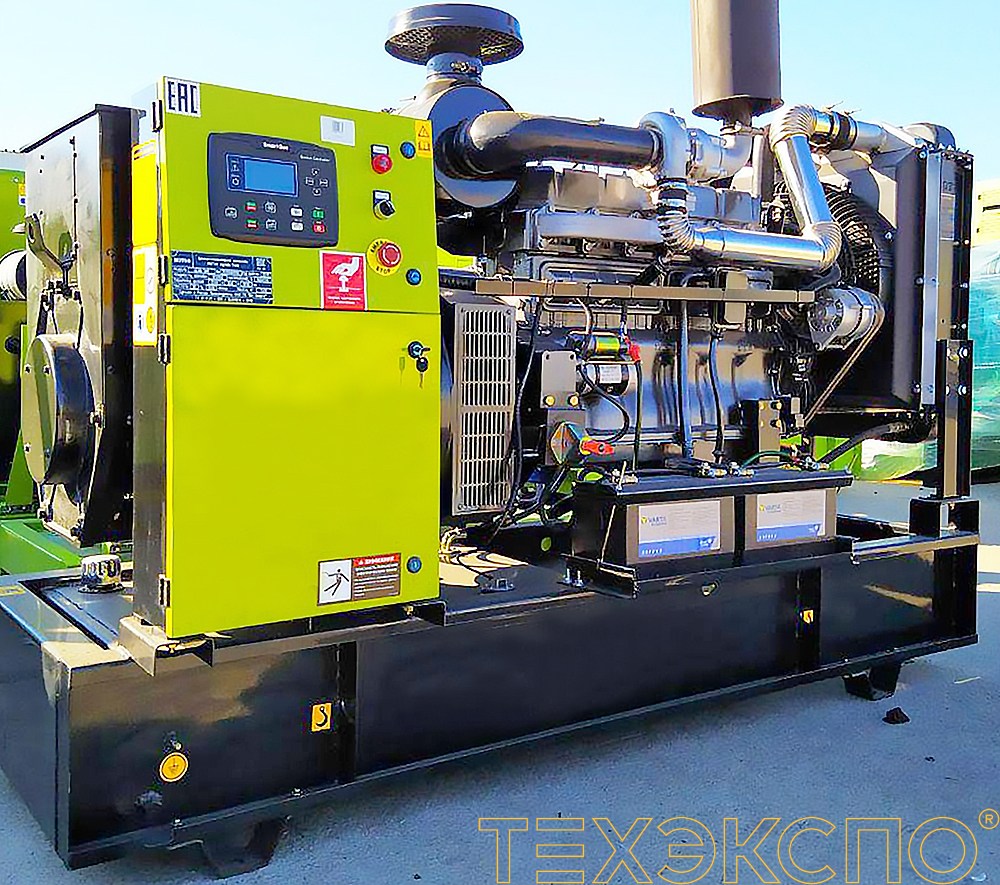

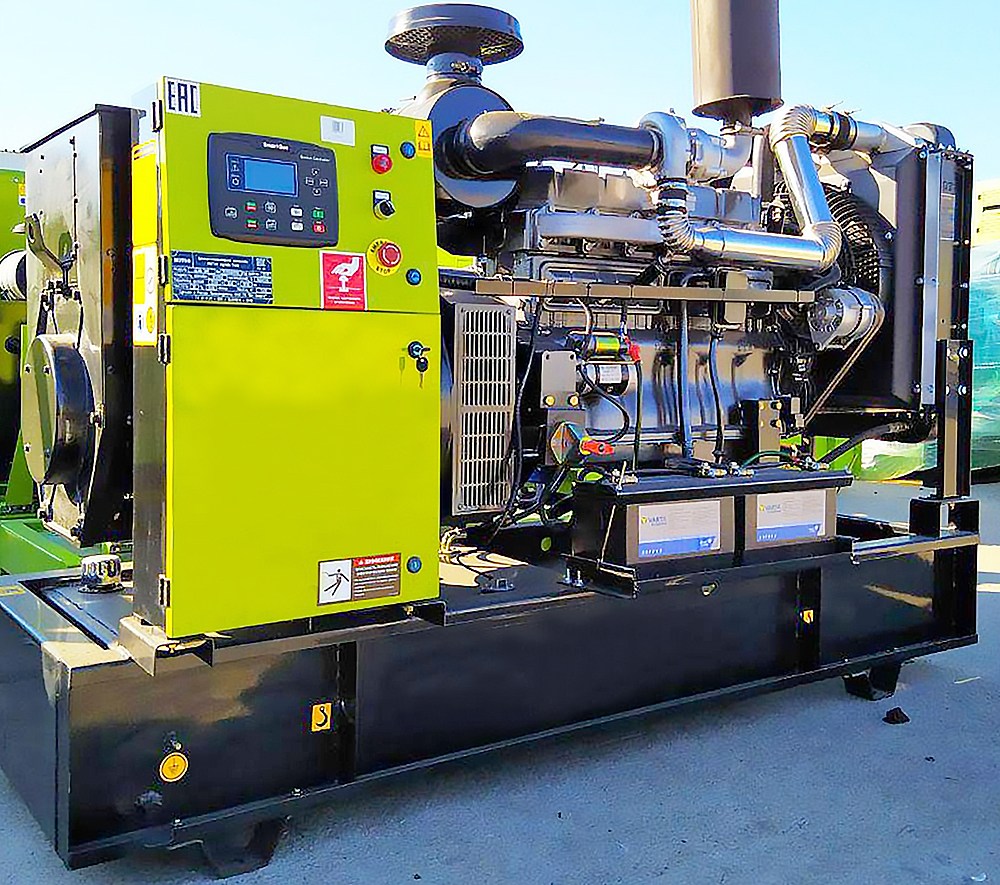

Ricardo АД250-Т400-R — дизельная электростанция российской сборки номинальной мощностью 250 кВт (313 кВА) с шестицилиндровым двигателем Ricardo R6126-42D и жидкостным охлаждением. Для комплектации предусмотрены альтернаторы Mecc Alte ECO38-3L/4, Stamford HCI4E, Leroy Somer LSA 47.2 VS2 или Marelli MJB 315 SB4. Установка может применяться для аварийного электроснабжения районных котельных, где при отключении внешней сети необходимо сохранить циркуляцию теплоносителя и работоспособность систем управления теплоснабжением. В составе систем резервного энергоснабжения котельных и теплостанций ДГУ позволяет выделить отдельный контур питания для насосного оборудования, автоматики и вспомогательных инженерных систем.
Ricardo АД250-Т400-R можно использовать для резервного питания районной водогрейной котельной, обеспечивающей отопление нескольких жилых зданий. При аварии внешней электросети необходимо предотвратить остановку циркуляции теплоносителя, сохранить управление котлами и обеспечить безопасную работу оборудования. Основную нагрузку могут формировать сетевые и котловые насосы, подпиточная система, вентиляторы горелочных устройств и вспомогательные электроприводы. При этом резервирование не обязательно должно охватывать всю установленную электрическую мощность котельной: состав потребителей определяется минимально допустимым технологическим режимом.
При выборе Ricardo АД250-Т400-R для районной котельной необходимо учитывать мощность насосного оборудования, алгоритмы безопасной работы котлов и требуемую продолжительность автономного теплоснабжения. Сравнить установку с другими решениями аналогичной мощности можно в разделе дизельных электростанций 250 кВт.
| Комплектация | глушитель, АКБ, панель управления, заправлена маслом, антифризом |
| Производитель двигателя | Рикардо |
Двигатель |
|
| Производитель / Модель | RICARDO / WT12D-308 |
| Мощность номинальная, кВт | 288 |
| Мощность максимальная, кВт | 360 |
| Количество цилиндров | 6 |
| Расположение цилиндров | L |
| Тактность двигателя | 4 |
| Рабочий объём двигателя (л) | 11,8 |
| Система охлаждения | жидкостная |
| Система впуска воздуха | с турбонаддувом |
| Частота вращения коленвала (об/мин) | 1500 |
| Диаметр цилиндра (мм) | 126 |
| Ход поршня (мм) | 130 |
| Степень сжатия в цилиндрах | 16:01 |
| Регулятор оборотов | механический |
| Напряжение бортового электрооборудования, (В) | 24 |
| Пусковое устройство (стартер) | электростартер 24В |
| Удельный расход топлива (г/кВт*ч) | 198 |
| Тип топливного фильтра | одноразовый |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | одноразовый |
| Удельный расход масла (г/кВт*ч) | 0,3 |
| Ёмкость масляной системы (л) | 27 |
| Вентилятор, Ø (мм), тип | осевой |
| Уровень шума (dB/7м) | 95 |
| Вид топлива | дизельное |
| Масса, кг | 950 |
Генератор (альтернатор) |
|
| Производитель / Модель | MOTOR / WHI-4ES |
| Постоянная мощность (кВт) | 250 |
| Тип генератора | бесщеточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение (В) | 400/230 |
| Номинальный ток (А) | 450 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| КПД, % | 94 |
| Количество опорных подшипников | 1 |
| Класс защиты обмотки | IP21 |
| Степень изоляции | H |
| Фактор мощности (cos φ) | 0,8 |
| Точность регулировки напряжения (± %) | 1 |
| Регулятор напряжения | электронный |
| Масса, кг | 760 |
| Гарантия, срок (мес) | 12 |
| Габаритные размеры (Д;Ш;В; мм) | 1300х700х980 |
Контроллер |
|
| Производитель / Модель | SMARTGEN / HGM-6120U |
| Язык интерфейса контроллера | Русский |
| Выбор режима измерения | да |
| Степень изоляции | 0,5 Мом (1KV) |
| Класс защиты | IP55 |
| Диапазон рабочих температур (°C) | -25....+70 |
| Частота, Гц | 50 |
| Потребляемая мощность, Вт | 3 |
| Функция задержки запуска | да |
| Функция задержки останова (для охлаж. двигателя) | да |
| Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 15...360 |
| Диап. вх. напр. пер. тока для 1-фаз 2-пров (В) | 15...360 |
| Количество подключаемых датчиков | 15 |
| Сигнал тревоги - неудачный запуск ДГУ | да |
| Сигнал/останов ДГУ от датчика темп ОЖ | да |
| Сигнал/останов ДГУ от датчика давл масла | да |
| Сигнал/останов ДГУ от датчика оборотов двиг | да |
| Звуковой сигнал общей аварии | да |
| Сигнал тревоги - общее предупреждение | да |
| Сигнал тревоги - показатель низкого уровня топлива | опция |
| Сигнал тревоги/останов ДГУ - Общая неисправность | да |
| Контроль напряжения АКБ | да |
| Контроль напряжения зарядного генератора | да |
| Индикация силы тока | да |
| Индикация числа оборотов двигателя | да |
| Частотомер | да |
| Счетчик часов наработки | да |
| Индикация температуры охлаждающей жидкости | да |
| Индикация давления масла | да |
| Индикация коэффициент мощности (cosφ) | да |
| Индикация напряжения аккумулятора (В) | да |
| Индикация активной мощности по 3ф. (кВт) | да |
| Индикация мощности (кВт) | да |
| Индикация суммарной активной мощности (кВт) | да |
| Индикация суммарной реактивной мощности (кВАр) | да |
| Счётчик выработанной электроэнергии (кВт/ч) | да |
