Установки для продувки и сушки теплообменных труб парогенератора для АЭС «Аккую»
| Госзаказ | Документация по госзакупке |
| Заказчик | Госкорпорация «Росатом» |
| Фото |
|
| Решение | Осенью 2022 года компания «Техэкспо» поставила четыре установки для продувки и сушки теплообменных труб парогенератора по первому контуру для сооружения блоков № 1, 2, 3, 4 АЭС «Аккую». |

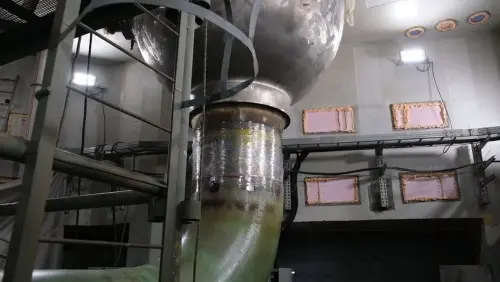

Главный циркуляционный трубопровод соединяет между собой части реакторной установки – корпус реактора, парогенераторы, главные циркуляционные насосы. Его длина – 160 метров, внутренний диаметр 850 мм, наружный – 990 мм. На этапе эксплуатации АЭС по нему будет циркулировать теплоноситель – глубоко обессоленная вода температурой до 330°С под давлением 160 атмосфер.
Установка для продувки и сушки теплообменных труб парогенератора будет использоваться во время планово-предупредительного ремонта. Она предназначена для удаления влаги из теплообменных труб и с внутренней поверхности коллектора первого контура парогенераторов и подготовки оборудования к проведению ремонтных работ. Установка обеспечивает подачу сжатого воздуха в каждую теплообменную трубу давлением не менее 0,5 Мпа.

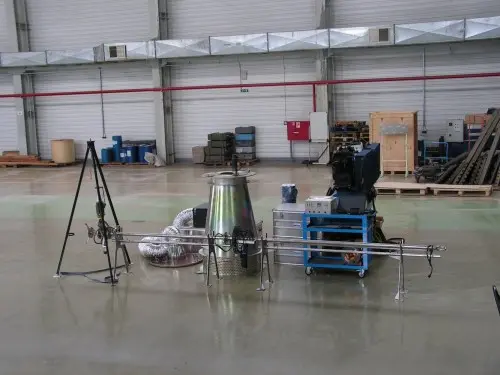

Каждая установка включает в себя:
- манипулятор для доставки продувочного модуля в рабочую зону;
- систему подготовки сжатого воздуха, которая обеспечивает очистку сжатого воздуха, подаваемого из общей воздушной сети АЭС;
- компрессорную установку, которая предназначена для увеличения давления сжатого воздуха из общестанционных систем до необходимых значений для качественной продувки и сушки теплообменных труб парогенератора по первому контуру;
- модуль подачи сжатого воздуха;
- систему удаления борного раствора и влаги, включая систему сбора и перекачки борного раствора из коллектора первого контура парогенератора в системы утилизации жидких радиоактивных отходов АЭС. И систему фильтрации влажного (радиоактивного) воздуха коллектора первого контура парогенератора в процессе продувки и сушки теплообменных труб с возможностью присоединения к вентиляционной системе АЭС.;
- технологическое кольцо для защиты фланцевых поверхностей от повреждений и от попадания посторонних предметов во второй контур ПГ;
- аппаратуру управления (с компьютером);
- стенд настроечный с образцом, имитирующим фрагмент коллектора с теплообменными трубами;
- телевизионную аппаратуру для дистанционного визуального контроля работы модуля подачи сжатого воздуха, сверки координат теплообменных труб в коллекторе ПГ;
- контейнер-пультовую;
- комплект кабелей, запасные части, инструмент и принадлежности;
- штуцеры поста разводки сжатого воздуха.
Разработка и проектирование данного оборудования проводились индивидуально с учетом технических требований проекта реакторной установки АЭС «Аккую». Установки успешно прошли приемо-сдаточные испытания на заводе-изготовителе и доставлены на строительную площадку АЭС «Аккую»
