Три ДЭС для АЭС «Аккую» и баки запаса топлива к ним

Общая мощность	600 кВт
Госзаказ	Документация по госзакупке
Заказчик	Госкорпорация «Росатом»
Фото
Задача	Обеспечить резервным энергоснабжением защищённый пункт управления противоаварийными действиями и сооружение на 1200 укрываемых на период выполнения противоаварийных действий на территории АЭС «Аккую». Дополнительно изготовить баки запаса топлива объемом 10 м3 и 4 м3.
Сложности	Сжатые сроки поставки
Решение	В мае 2023 года компания «Техэкспо» в экстренно сжатые сроки поставила на площадку АЭС «Аккую» три ДГУ с водно-водяной системой охлаждения: две ДГУ мощностью 250 кВт и одна 100 кВт. Дополнительно на производстве «Техэкспо» были изготовлены баки запаса топлива к ним объемом 10 м3 и 4 м3.

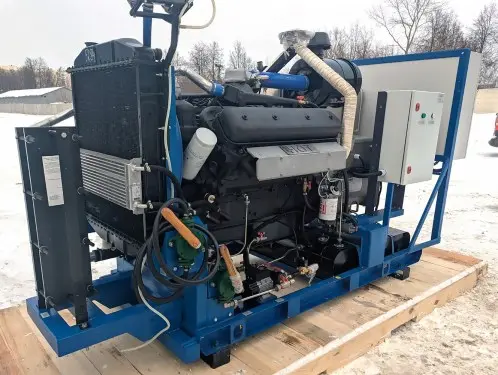

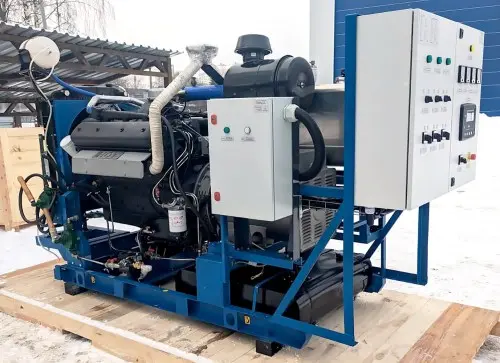

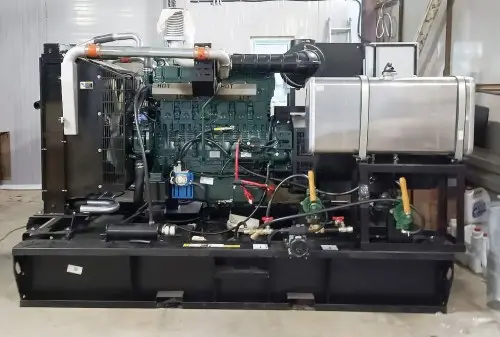

Открытая дизель-генераторная установка ТЭ.250С-Т400-3Р мощностью 250 кВт (2 шт) предназначена для резервного питания защищённого пункта управления противоаварийными действиями на территории АЭС.

ДЭС выполнена на базе двигателя Doosan DP126LB и генератора AKSA AK5300, управляется контроллером DeepSea DSE7320 с функцией удаленного контроля и управления, встроенный топливный бак объемом 700 л. Дополнительно в составе ДЭС 250 кВт:

• Глушитель-искрогаситель, снижающий звуковое давление выпускных газов ниже 80 дБ;
• Силовой шкаф номинальным током не менее 500 А
• Шкаф с ручным реверсивным рубильником номинальным током не менее 1000 А
•  Щит собственных нужд с функцией автоматического управления пополнением топлива из внешней топливной емкости в расходный топливный бак ДЭУ
• Дополнительный масляный бак напольного исполнения с системой автоматического долива масла объемом 160 л
• Комплект соединительных шлангов из рукава МБС с системой крепления для системы долива масла, длиной не менее 5 м
• Ручной насос для наполнения бака масляного дополнительного
• Ручной и электрический топливный насос
• Подогреватель ОЖ
•   Комплект из двух стартерных аккумуляторных батарей, емкостью не менее 88 А/ч каждая

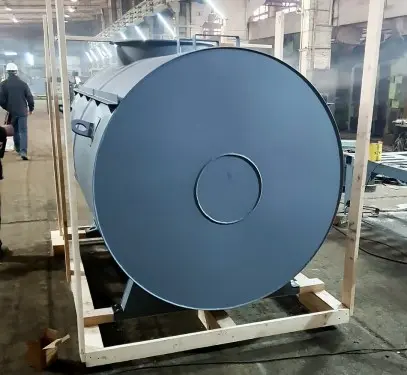

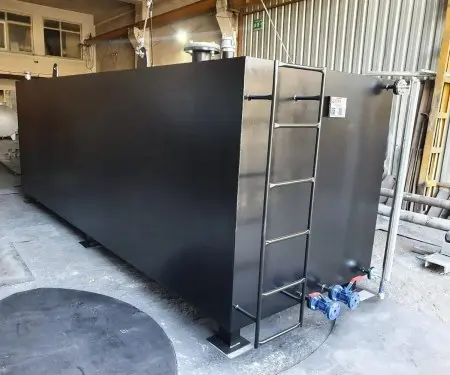

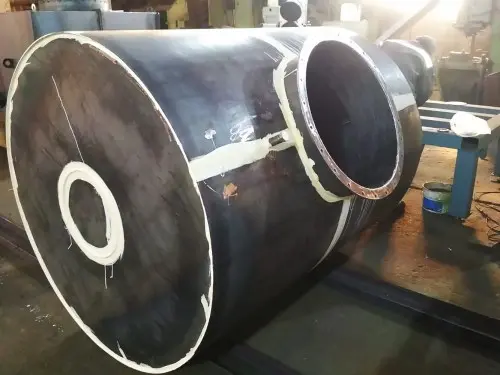

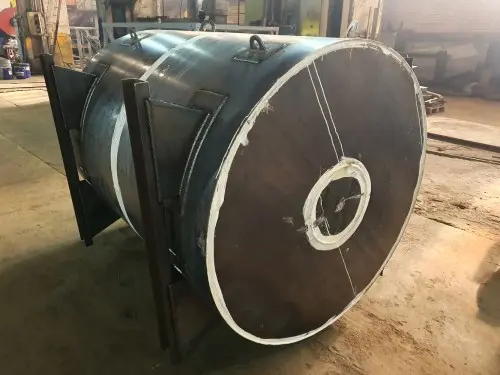

Дополнительно был изготовлен топливный бак ТЭ.250С-Т400-3Р.01.00 объёмом 10 м3. Приемное устройство для топливного бака оборудовано фильтром сепарационного типа с визуальным контролем наличия воды и механических загрязнений и возможностью слива отстоя. Установлена автоматическая система подкачки топлива из топливной ёмкости в бак ДГУ.

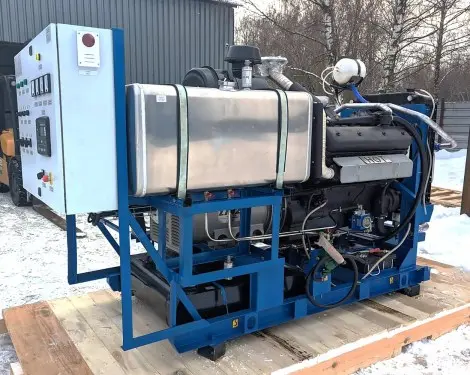

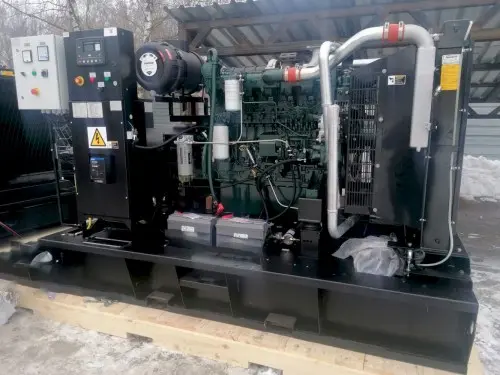

ДГУ ТЭ.100С-Т400-1Р мощностью 100 кВт используется в качестве резервного источника энергоснабжения сооружения на 1200 укрываемых на период выполнения противоаварийных действий на территории АЭС. Обе ДЭС первой степени автоматизации, с двухконтурной (водо-водяной) системой охлаждения и комплектом необходимого для ее работы оборудования.

ДЭС выполнена на базе двигателя ЯМЗ 238М2-45 и генератора LINZ PRO 22M E4. В составе каждой ДЭС:

• Панель управления DeepSea DSE7320
• Глушитель-искрогаситель, снижающий звуковое давление выпускных газов ниже 80 дБ;
• Автоматическая система подкачки топлива из топливного бака ТЭ.100С-Т400-1Р.01.00
• Ручной насос для заполнения системы охлаждения
• Ручной и электрический топливный насос
• Подогреватель ОЖ внутреннего контура
• Пластинчатый теплообменник для отвода тепла двигателя
• Комплект из двух стартерных аккумуляторных батарей, емкостью не менее 120 А/ч каждая
• Зарядное устройство стартерных аккумуляторных батарей с характеристиками не ниже, В-А, 24-3
• Шкаф управления, включающий в себя: панель управления DeepSea DSE 7320; щит собственных нужд с распределительным устройством для отбора мощности на собственные нужды и функцией автоматического управления пополнением топлива из внешней топливной емкости в расходный топливный бак ДЭУ
• Силовой шкаф с вводным автоматом номинальным током 250 А
• Бак масляный X V 3052 L дополнительный с системой автоматического долива масла емкостью 150 л
• Ручной насос для наполнения

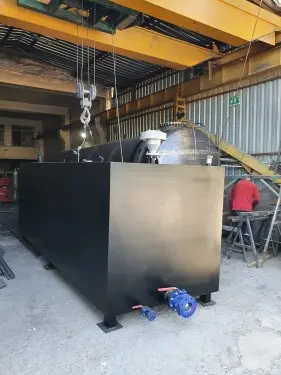

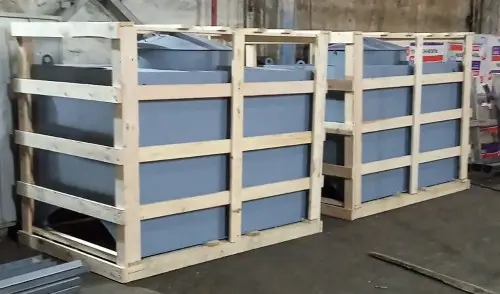

Расходный топливный бак ДГУ объемом 200 л оснащен датчиками уровня топлива, которые контролируют уровень топлива и управляют подкачивающим насосом, устройством, предотвращающим переполнение расходного бака топливом и системой удаления отстоя. Дополнительный топливный бак ТЭ.100С-Т400-1Р.01.00 объёмом 4 м3 обеспечивает 120 часов работы ДЭС. Автоматическая система подкачки топлива обеспечивает непрерывную подачу топлива из дополнительной емкости в расходный бак в течение всего времени работы дизель-генератора;

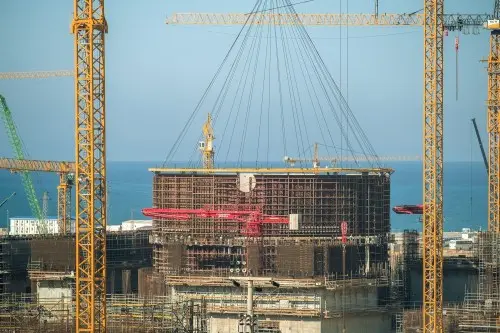

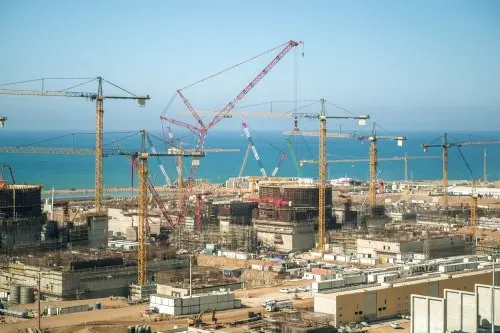

АЭС «Аккую» — первая атомная электростанция, сооружаемая в Турецкой Республике. Проект включает в себя четыре энергоблока с российскими реакторами ВВЭР поколения 3+. Мощность каждого энергоблока составит 1200 МВт.
