ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве

Общая мощность	1200 кВт
Заказчик	Государственное бюджетное учреждение здравоохранения города Москвы Городская клиническая больница имени С.П. Боткина Департамента здравоохранения города Москвы
Фото
Задача	Изготовление и поставка контейнерной ДЭС с топливным резервуаром для резервного энергоснабжения больницы

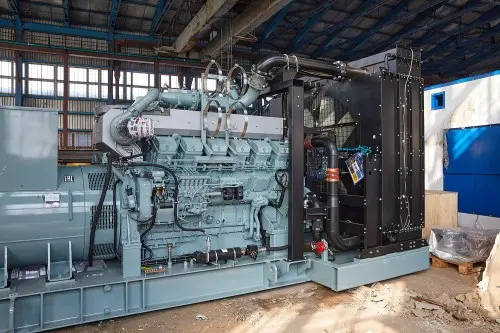

Решение	В апреле 2022 года компания «Техэкспо» поставила дизельную электростанцию СТМ М1500 (Италия) на базе двигателя Mitsubishi мощностью 1200 кВт в контейнере с топливными резервуарами на 4960 литров для ГБУЗ ГКБ им. С.П. Боткина Департамента здравоохранения города Москвы.

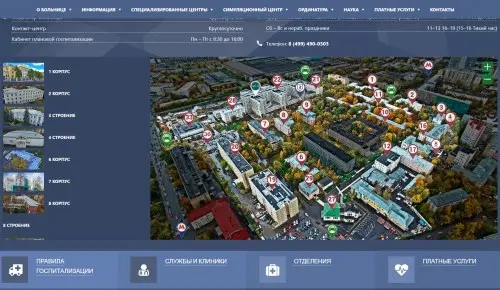

Боткинская больница ДЗМ – крупнейшее современное многопрофильное лечебное учреждение Москвы, где ежегодно проходят лечение более 100 тысяч человек. Всего в структуру Боткинской больницы входит 11 специализированных медицинских центров. Территория Боткинской больницы — это почти 20 гектаров земли в центре города, на Ходынском поле. В управлении больницы - 48 зданий общей площадью около 200 тысяч квадратных метров.

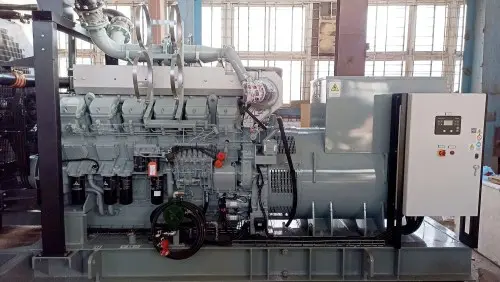

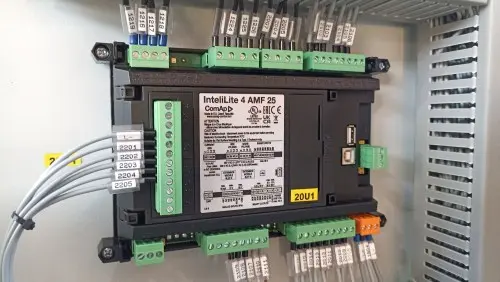

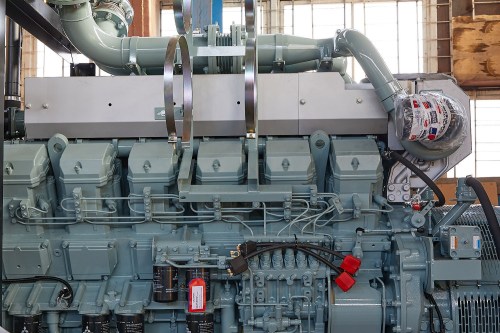

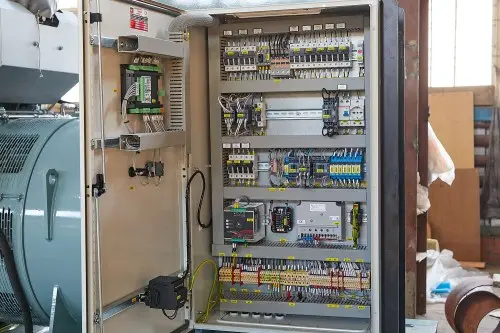

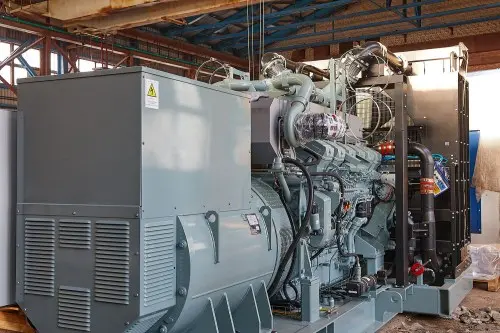

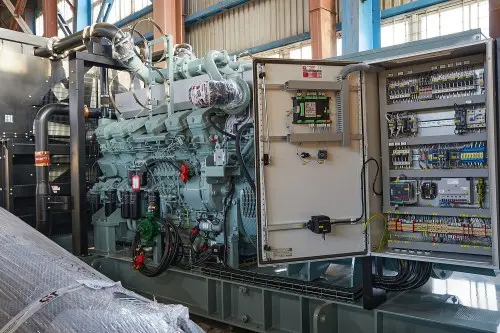

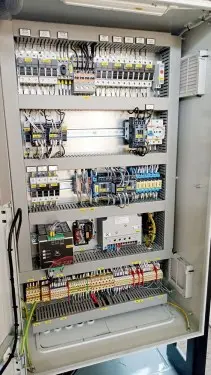

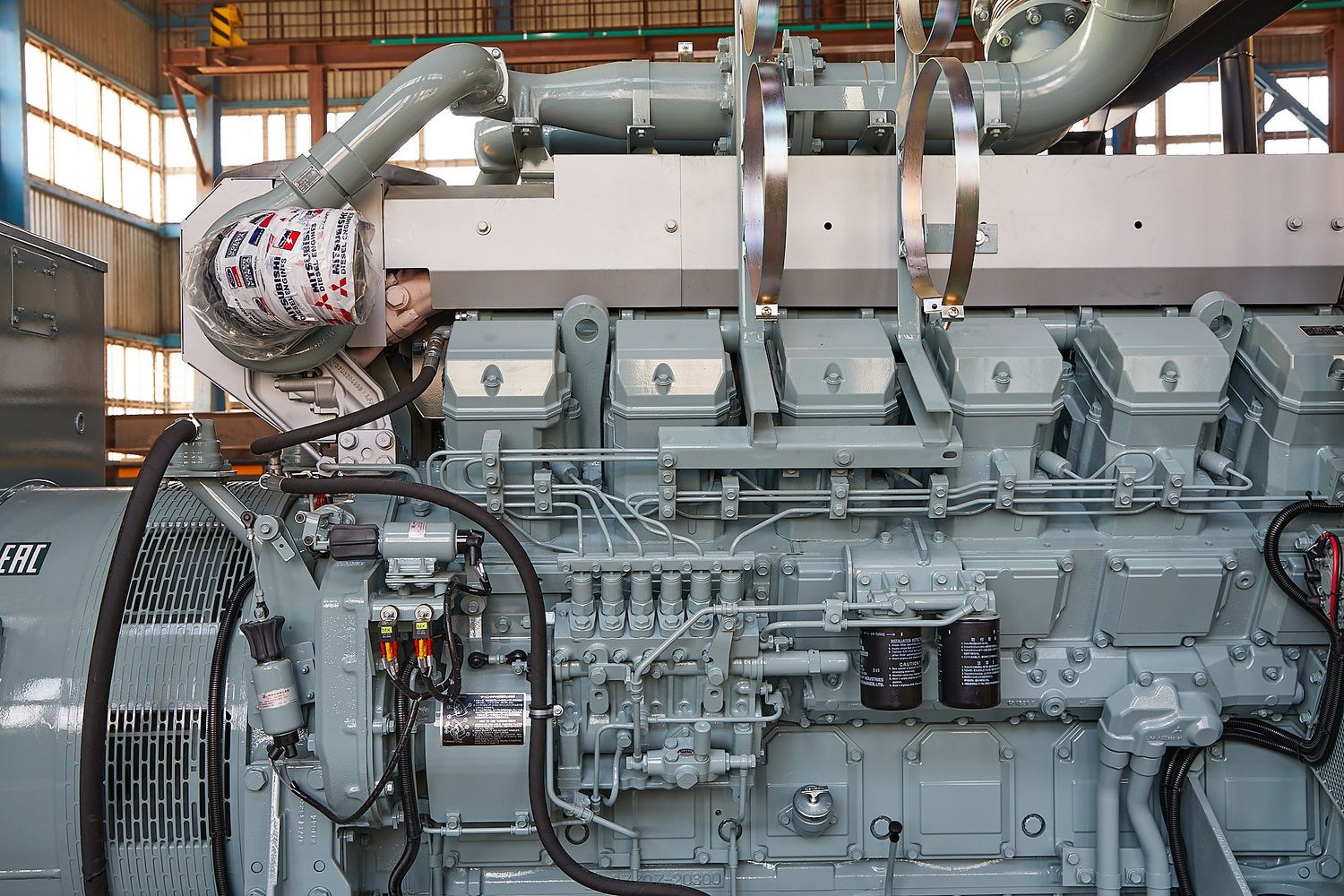

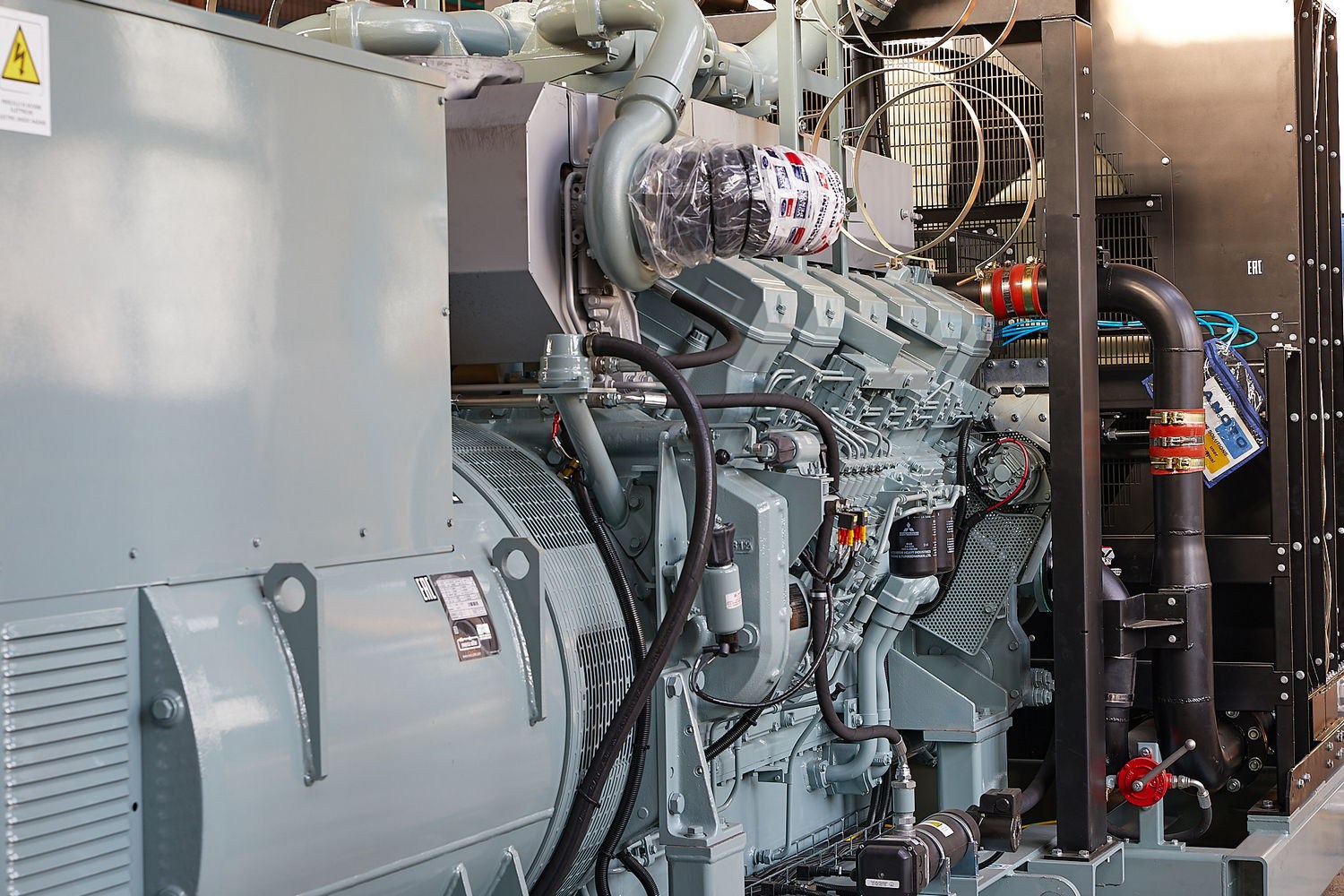

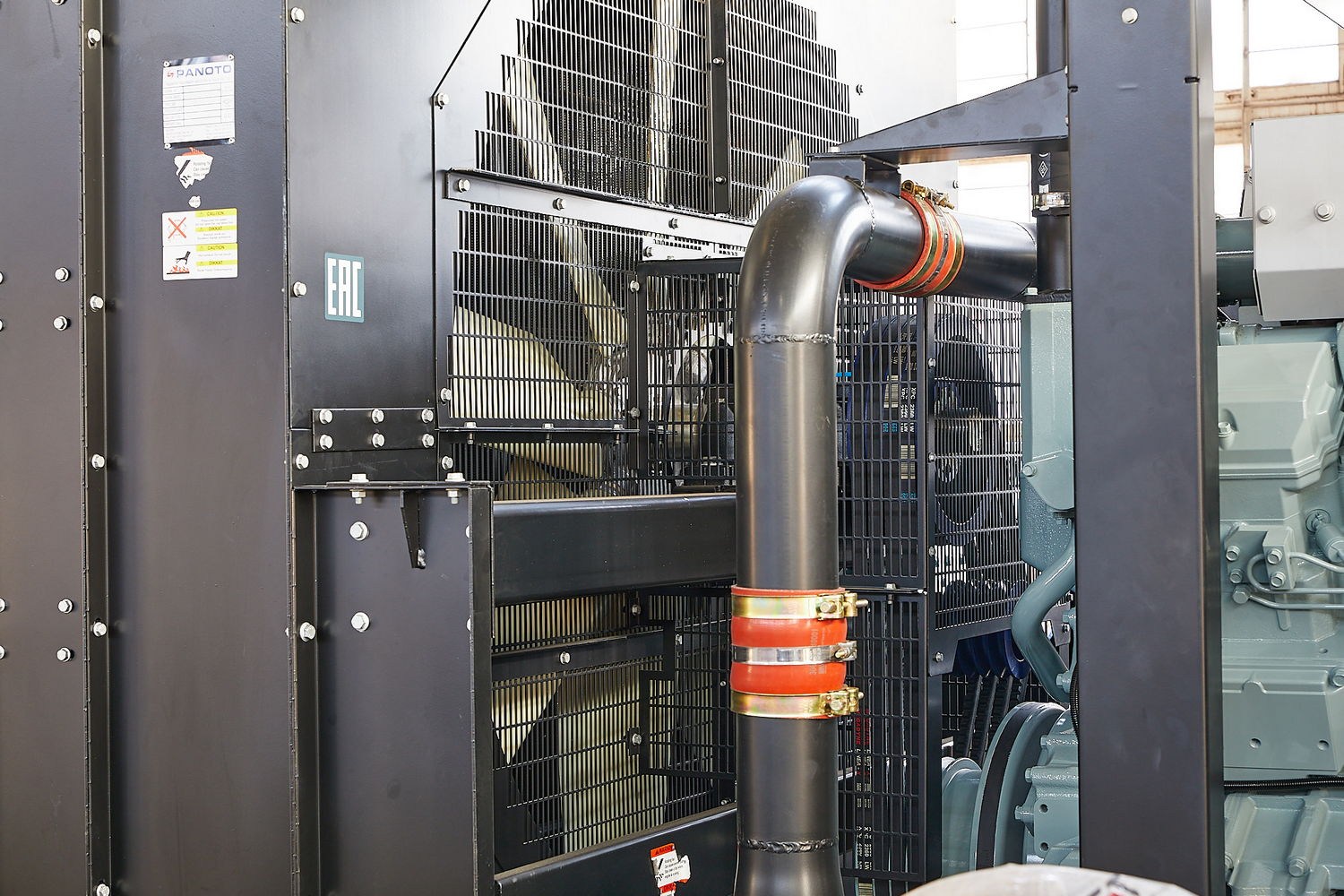

Дизельная электростанция ТЭ.1200С-Т400-2РН (1200 кВт) изготовлена на базе двигателя Mitsubishi S12R-F1PTAW2 и генератора Stamford P734D (Великобритания). В составе оборудования ДГУ: панель управления ComAp AMF25, промышленный глушитель, электрический подогреватель охлаждающей жидкости, автомат защиты генератора, ЩСН, системы вентиляции, освещения, газовыхлопа, установлена система охранной и пожарной сигнализации и система автоматического аэрозольного пожаротушения. Пол, стены и потолок контейнера имеют слой теплоизоляции толщиной не менее 100 мм.

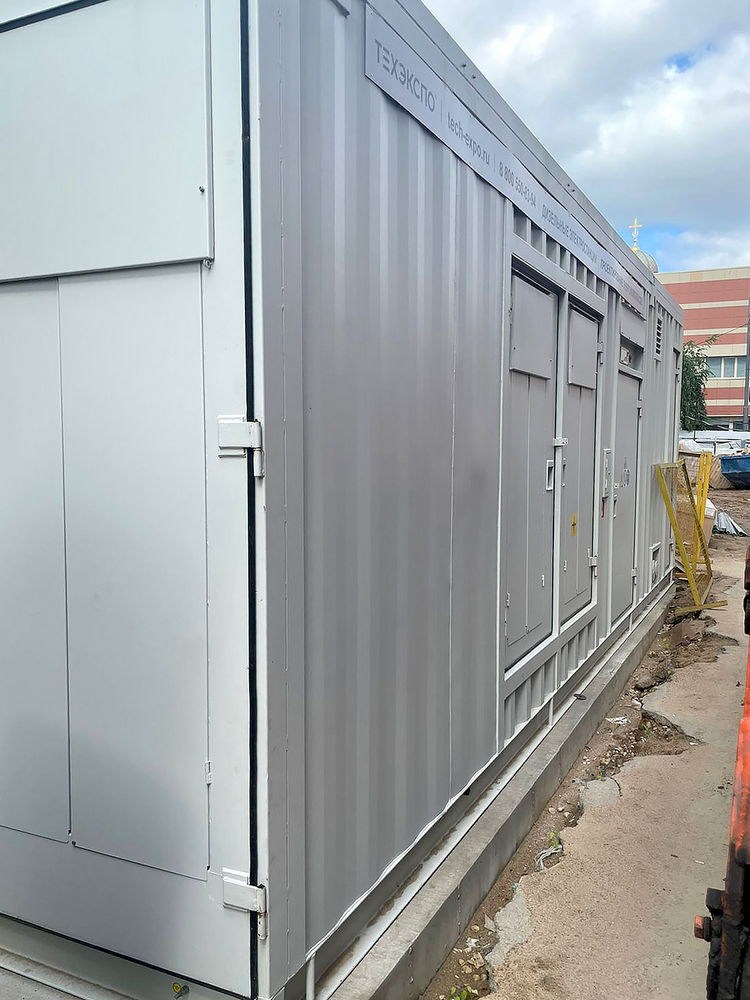

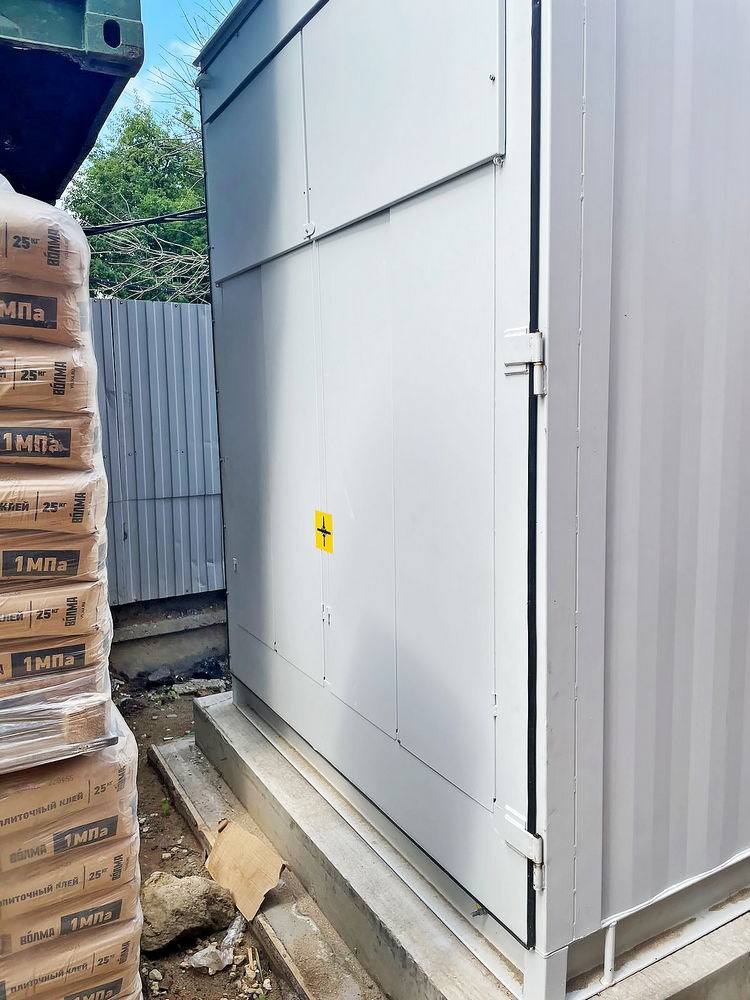

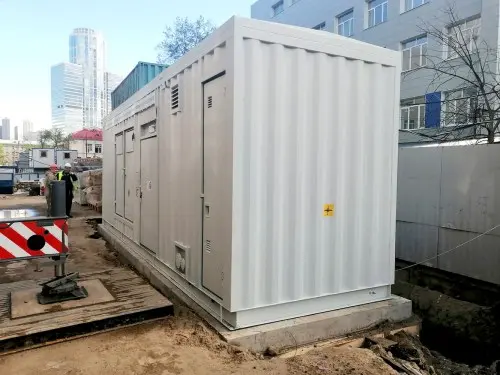

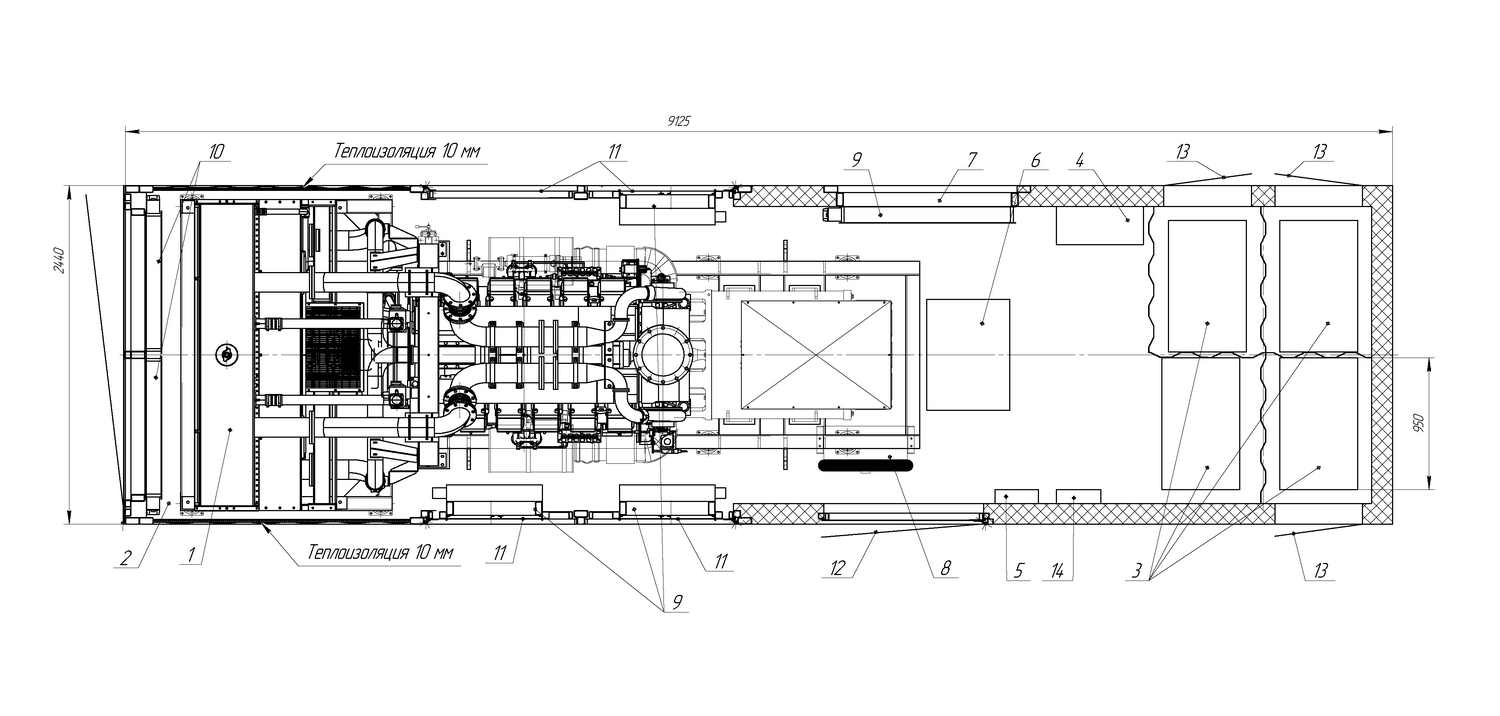

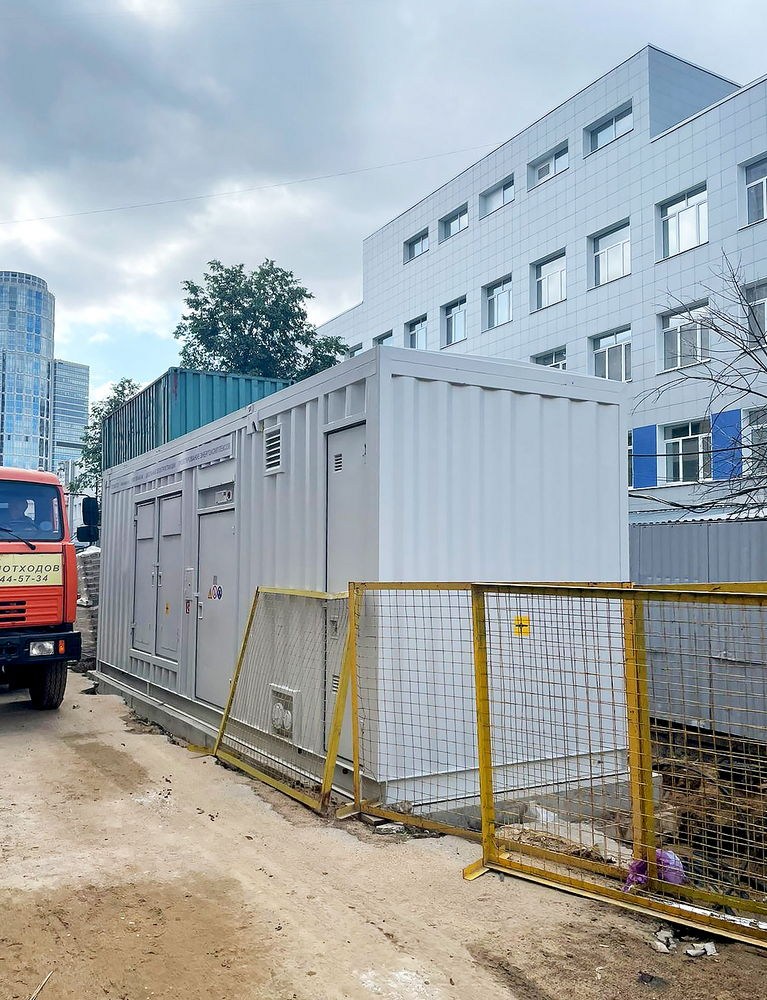

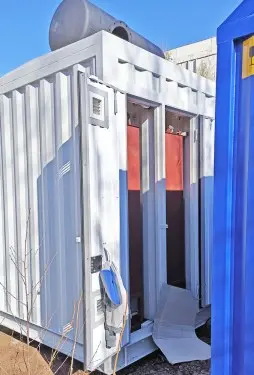

Цельносварной контейнер с габаритами 9150х2450х2900 мм состоит из четырех отсеков:

• Один агрегатный отсек
• Три топливных отсека

А - Агрегатный отсек
Б - Топливный отсек
В - Дополнительный топливный бак

• Основного подрамного топливного бака ДГУ объемом 1000 л.
• Четырех дополнительных топливных баков по 990 л. с указателем топлива, заправочной горловиной, дыхательной системой и огнепреградительным клапаном.
• Системы топливопровода из четырёх топливных баков 990 л. до ДГУ.
• Системы автоматической топливоподкачки в бак ДГУ.
• Системы контроля утечки топлива на все топливные баки и топливопроводы, включая основной (подрамный) бак.

ДЭС получает топливо из основного бака ДГУ (1000 л.) и четырех дополнительных топливных резервуаров по 990 литров каждый, которые устанавливаются внутри контейнера. Один - в агрегатном отсеке, остальные три - в отдельных отсеках контейнера.

Пополнение основного бака ДГУ производится автоматически через систему топливоподкачки от приемного трубопровода. Топливопровод соединяет между собой основной бак ДГУ и четыре дополнительных.

Система автоматизации ДГУ обеспечивает:

• Автоматическое регулирование частоты вращения ДГУ;
• Автоматическое регулирование напряжения;
• Аварийно-предупредительную сигнализацию и аварийную защиту ДГУ;
• Автоматический заряд АКБ;
• Автоматический запуск и останов ДГУ от внешнего АВР;
• Местное управление пуском, остановом;
• Автоматическую остановку ДГУ при достижении нижнего аварийного уровня топлива в баке;
• Автоматическую дозаправку топливом основного бака;
• Автоматическое поддержание ДГУ в готовности к быстрому приему нагрузки;
• Контроль основных параметров работы ДГУ с их индикацией на панели ДГУ;
• Блокировку подачи питания на электроконвекторы при работе ДГУ;
• Обесточивание сети переменного тока собственных нужд по сигналу «Пожар» от ППКУП «С2000-АСПТ»;
• Остановку ДГУ по сигналу «Пожар» от ППКУП «С2000-АСПТ» и при повышении температуры в контейнере более 50 ^оС;
• Поддержание температуры воздуха в контейнере осуществлена средствами автоматизации, управляющими режимами работы клапанов УВК и электроконвекторов.

• Фотогалерея
• Видео
• ТЗ и проектная документация
• Чертежи

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 1 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 2 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 3 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 4 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 5 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 6 из 32

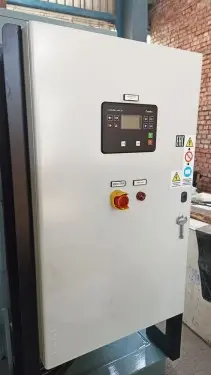

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 7 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 8 из 32

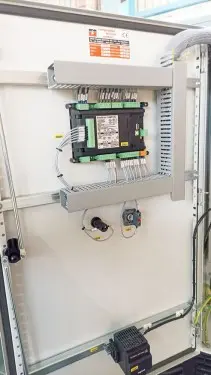

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 9 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 10 из 32

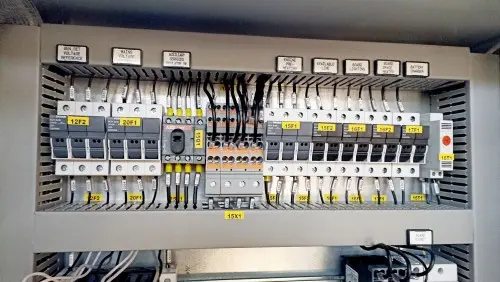

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 11 из 32

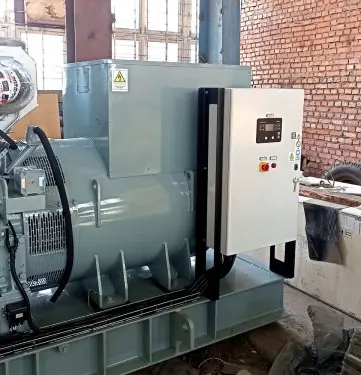

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 12 из 32

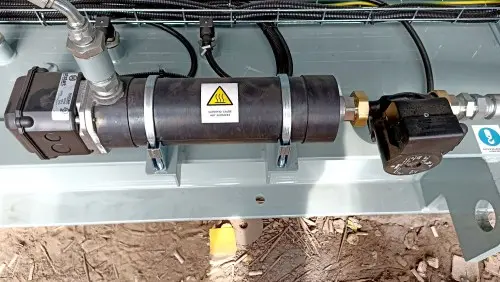

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 13 из 32

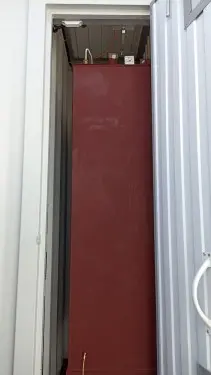

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 14 из 32

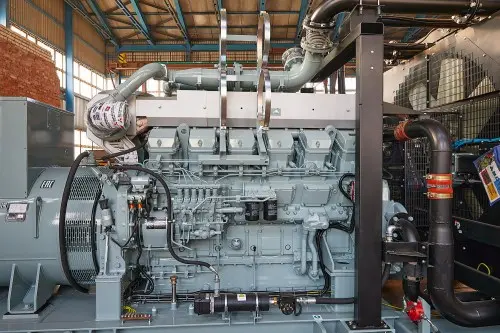

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 15 из 32

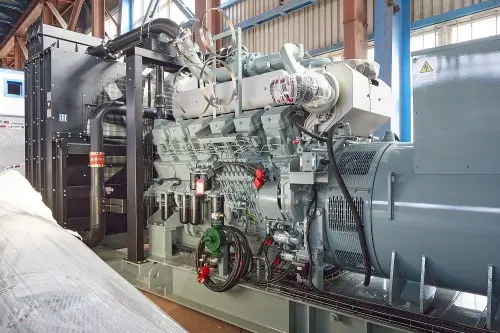

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 16 из 32

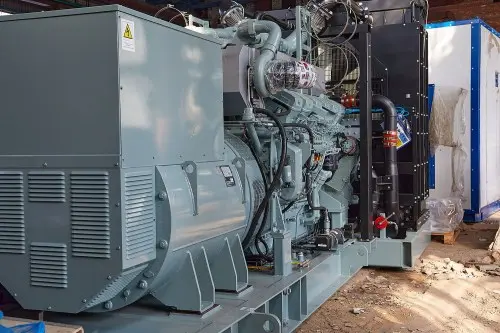

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 17 из 32

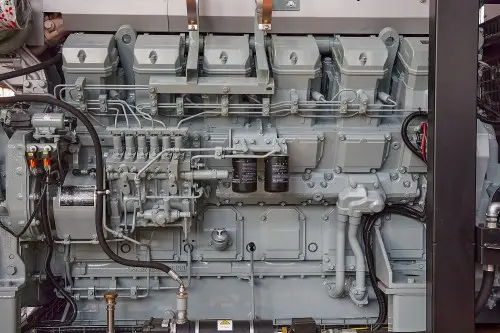

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 18 из 32

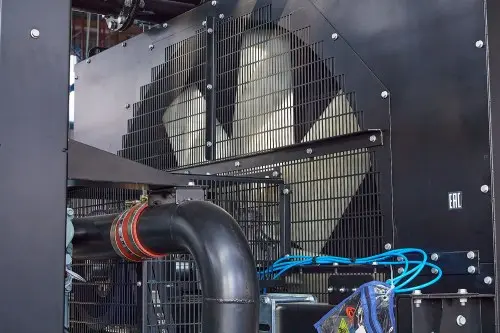

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 19 из 32

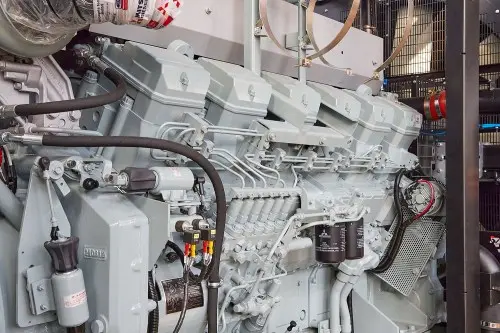

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 20 из 32

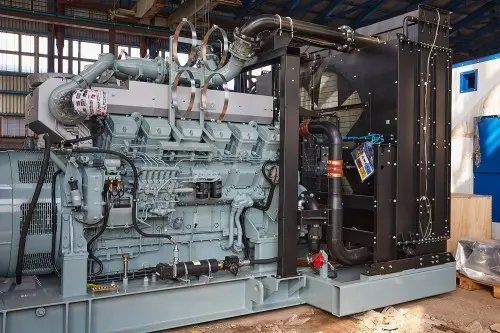

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 21 из 32

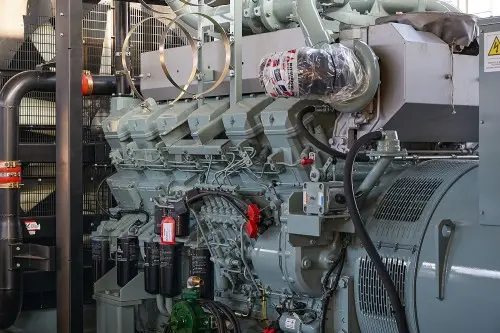

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 22 из 32

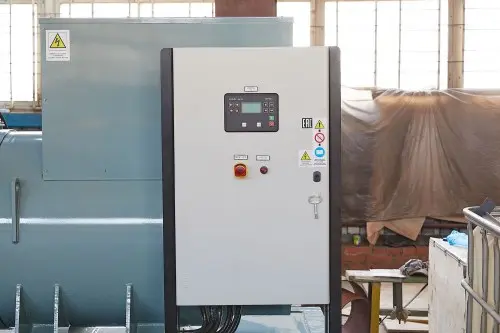

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 23 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 24 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 25 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 26 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 27 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 28 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 29 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 30 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 31 из 32

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – фото 32 из 32

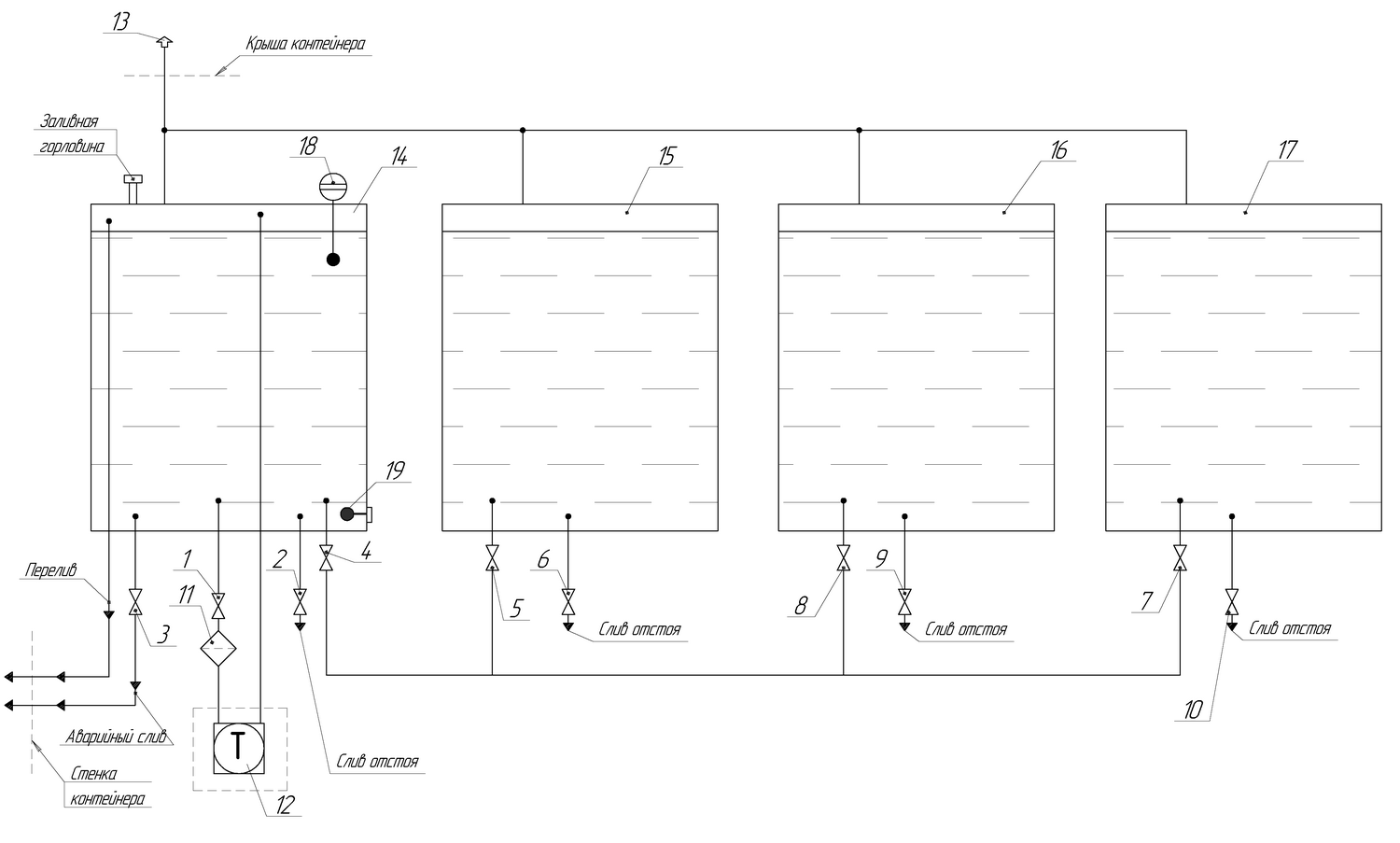

• Чертеж - Схема гидравлическая принципиальная топливной системы.pdf

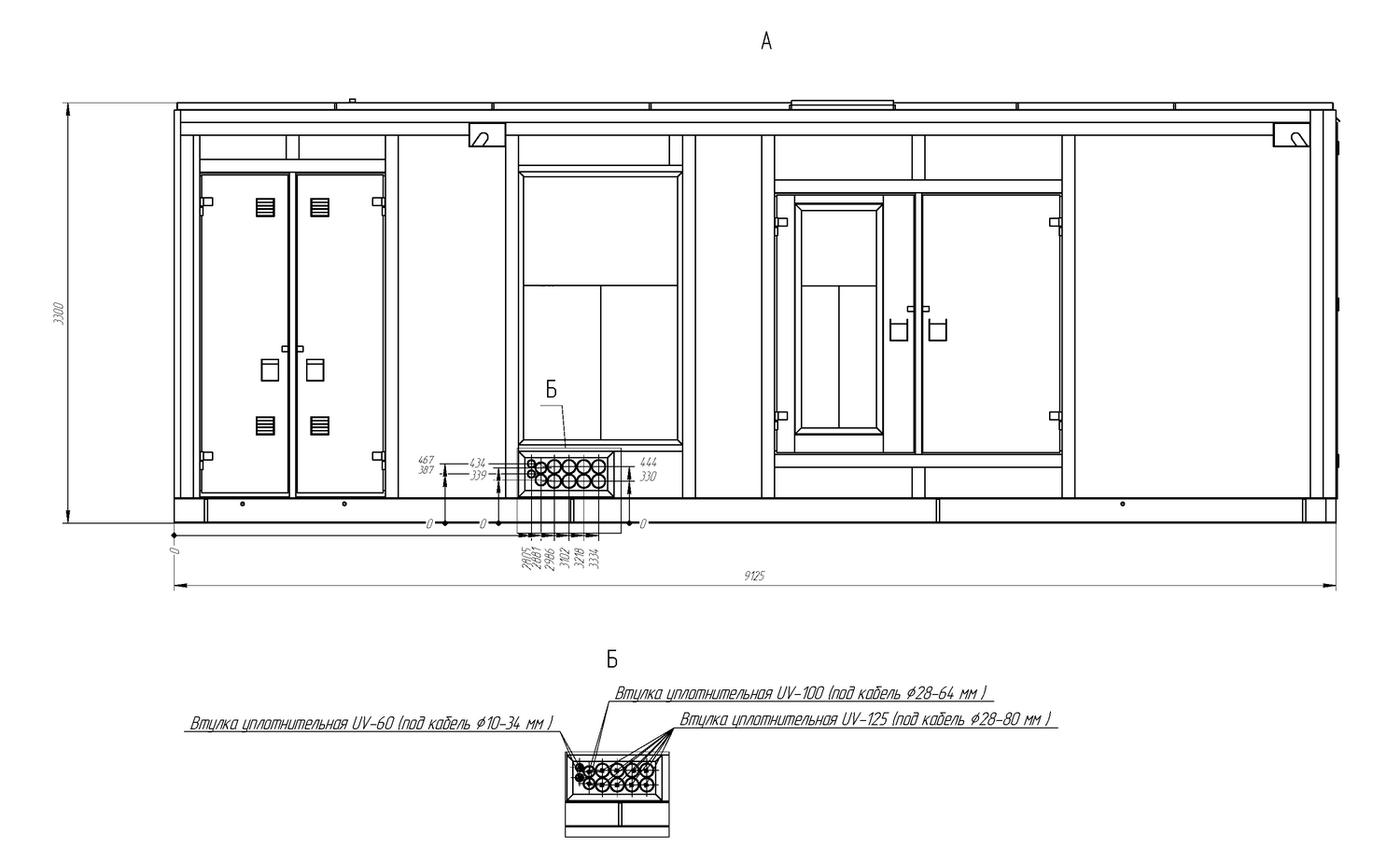

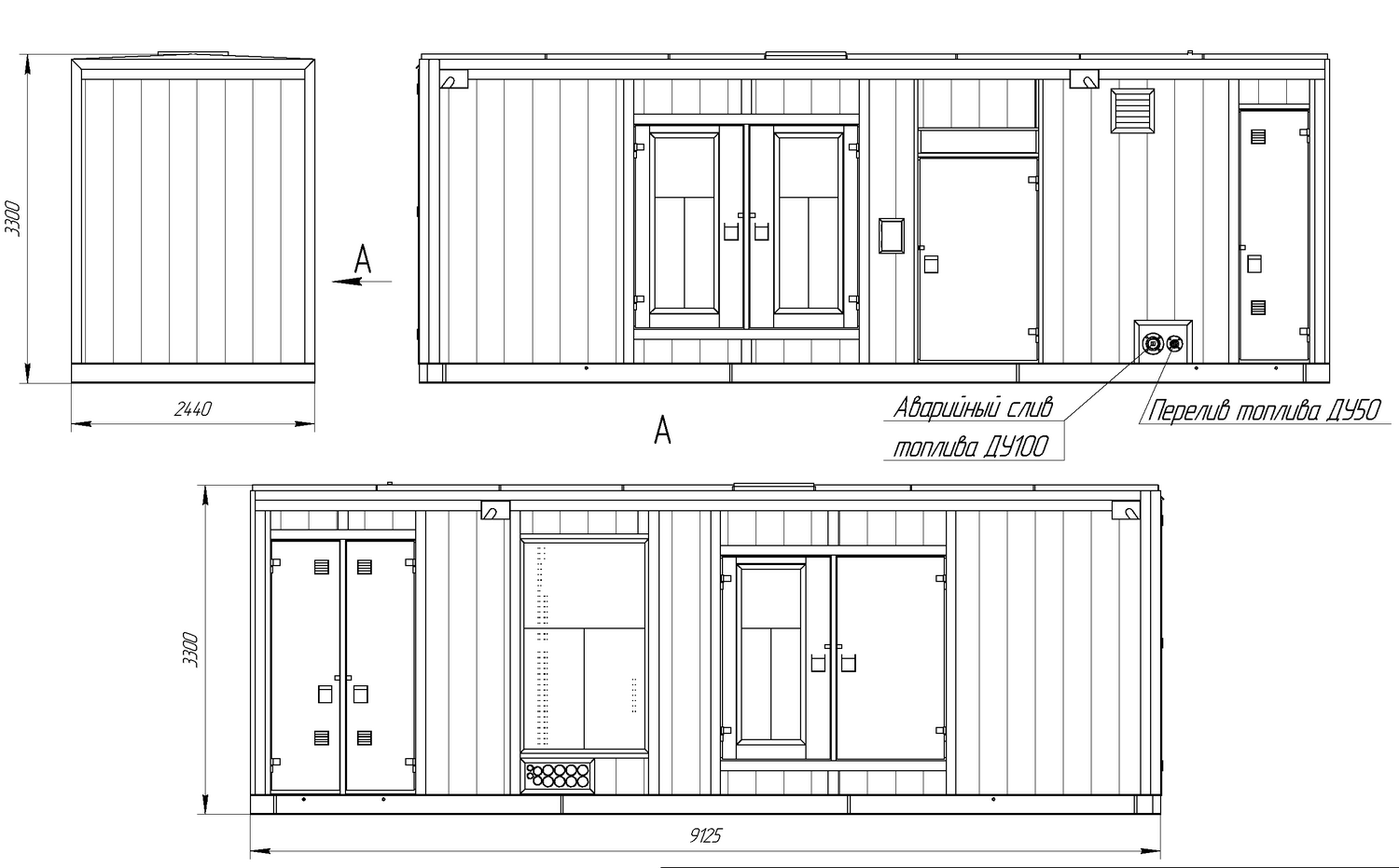

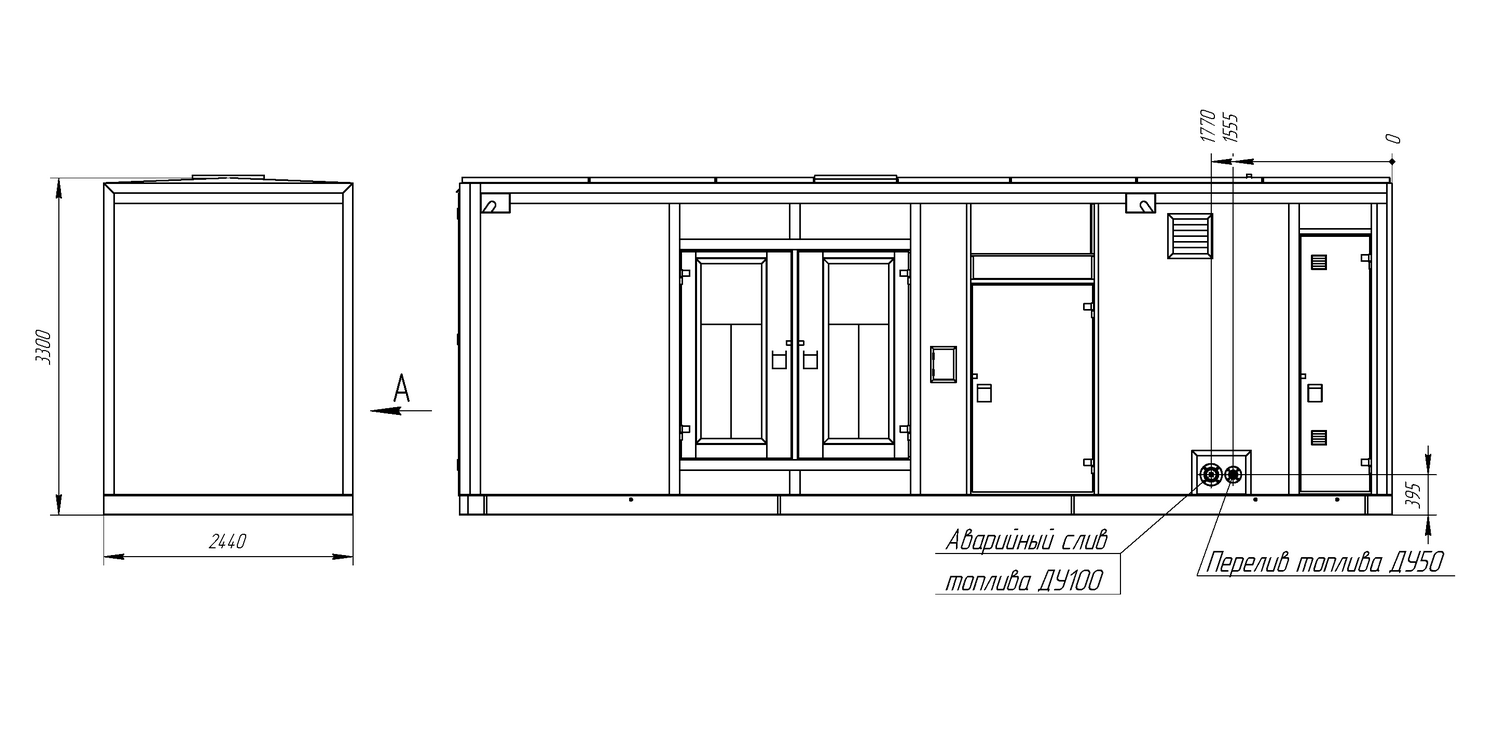

• Габаритный чертеж контейнера.pdf
• Чертеж общего вида.pdf

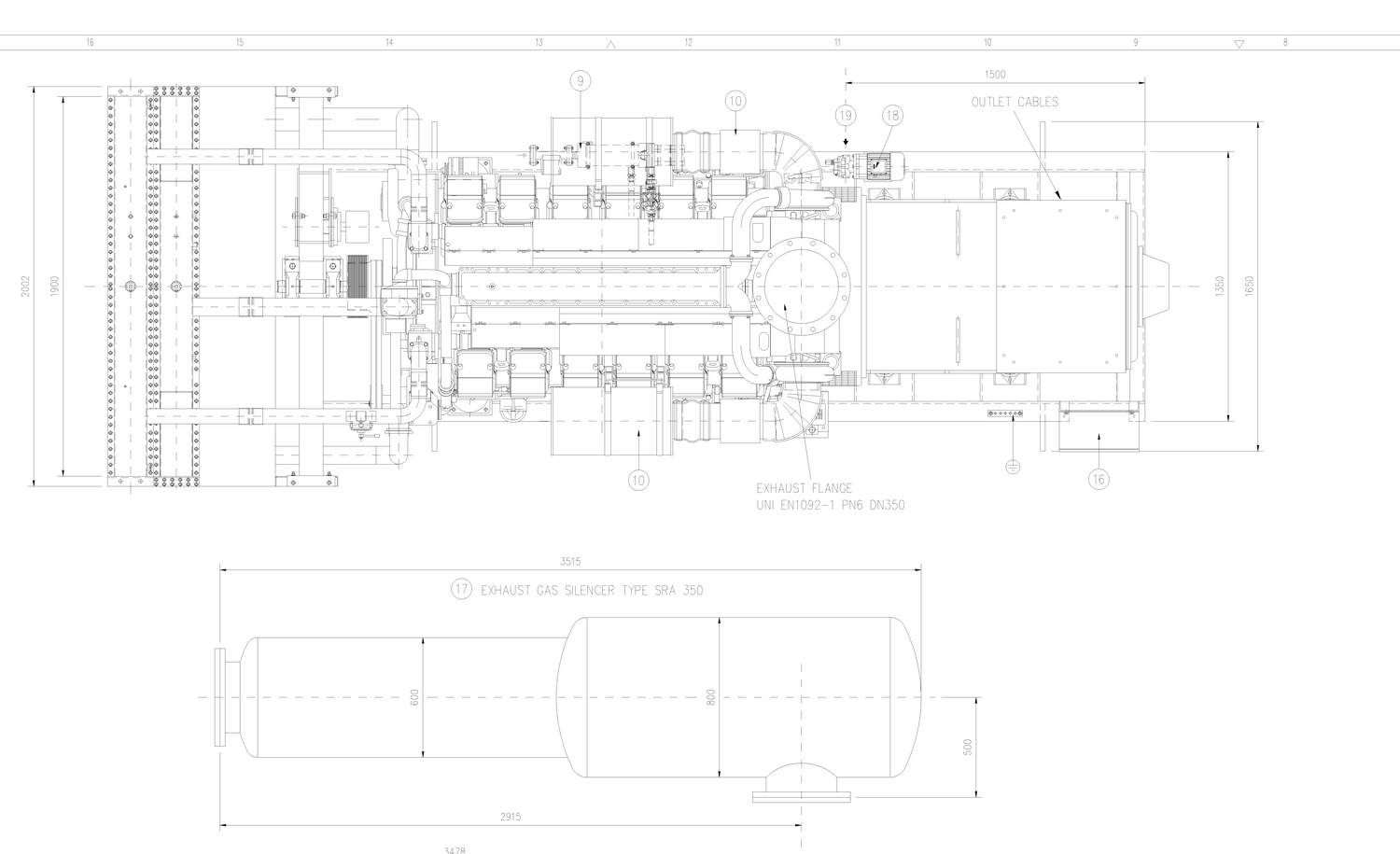

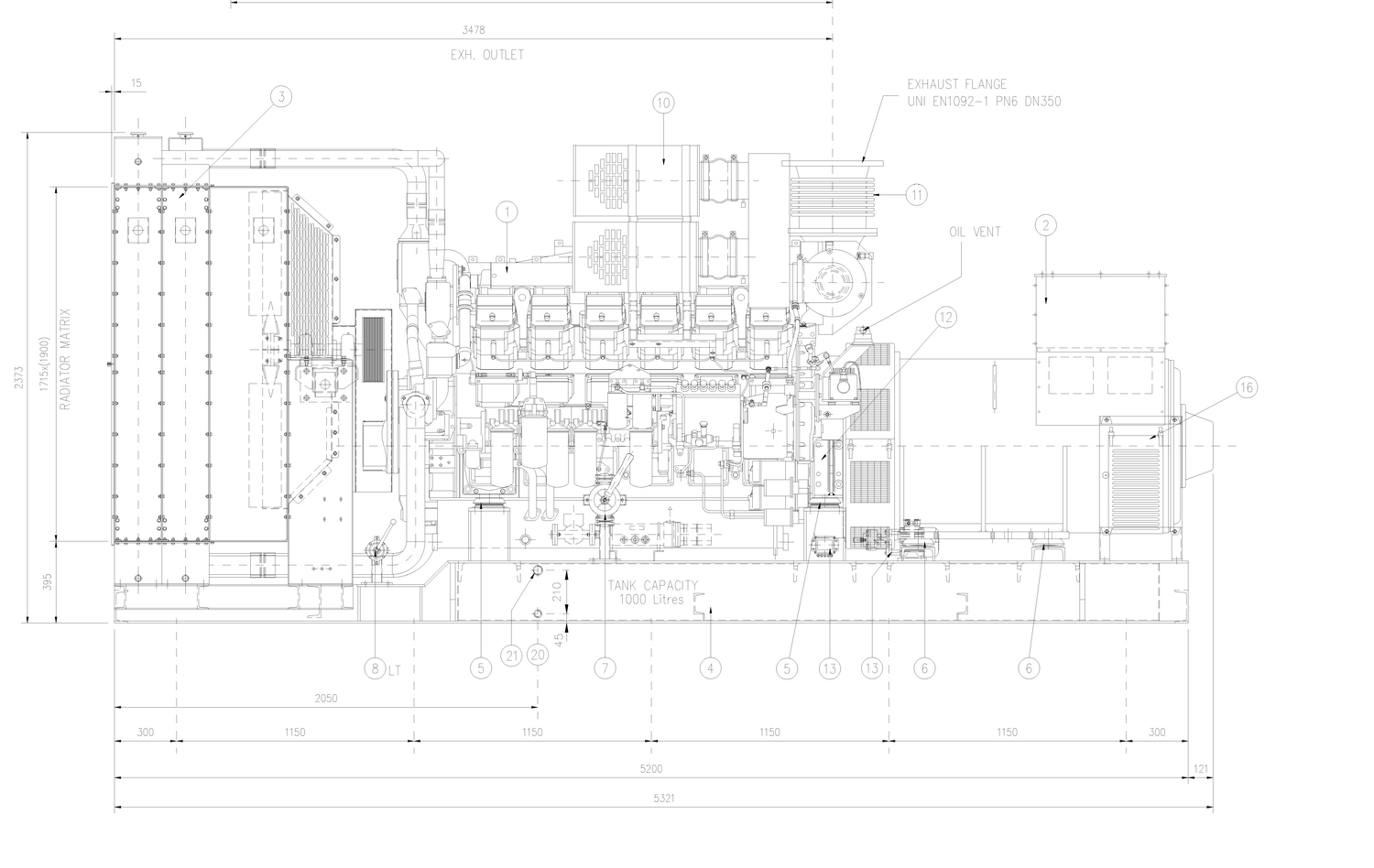

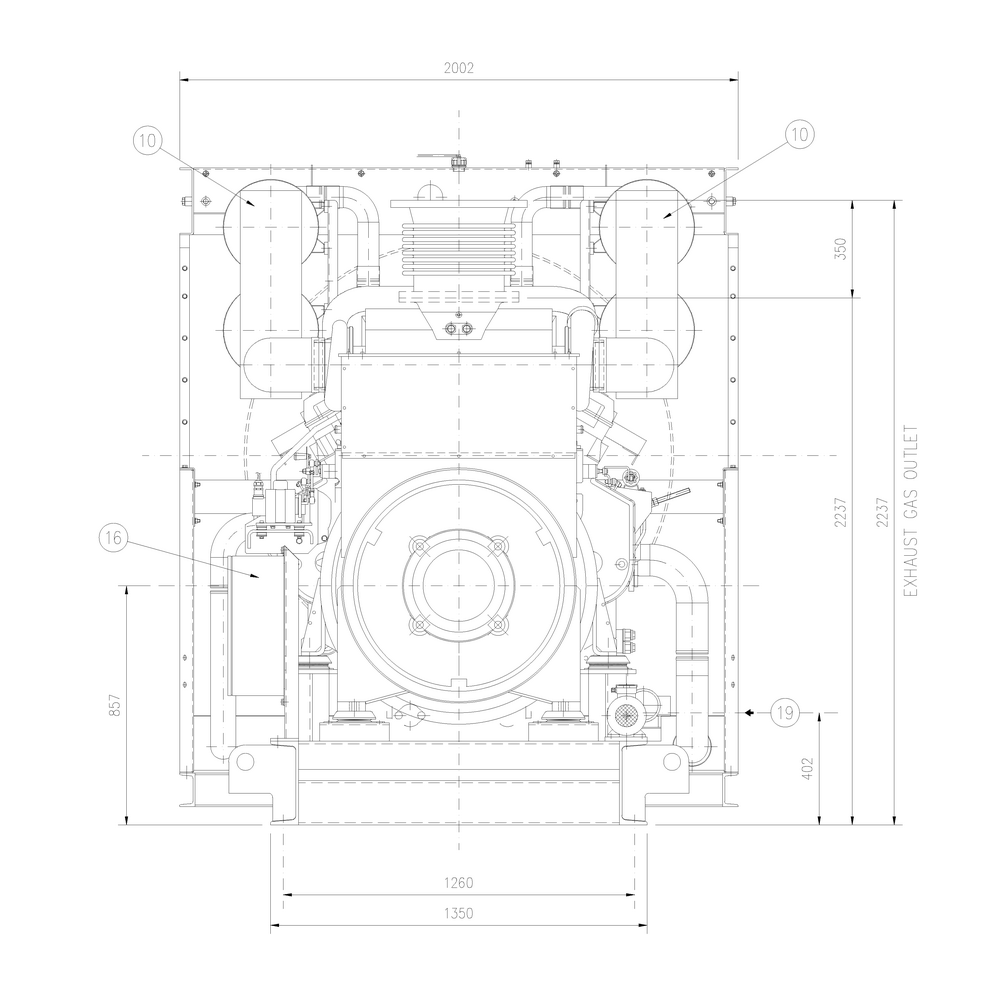

• Чертеж ДЭС СТМ M.1500.pdf

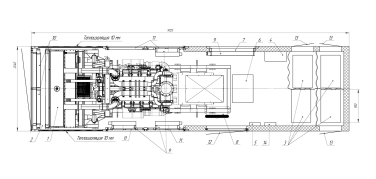

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 1 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 2 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 3 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 4 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 5 из 8

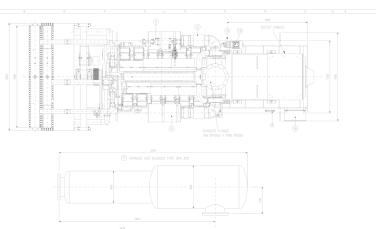

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 6 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 7 из 8

ДЭС 1200 кВт Mitsubishi с резервуаром 4500 л для Боткинской больницы в Москве – чертеж из проектной документации 8 из 8
