Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг»

Общая мощность	1200 кВт
Заказчик	ООО «РДЭ Инжиниринг»
Фото
Задача	Обеспечить резервный источник электроснабжения для крупного промышленного предприятия.
Решение	Поставка дизельной электростанции ТЭ.1200C-Т400-2РН контейнерного типа мощностью 1200 кВт на базе двигателя Mitsubishi.

В 2024 году компания «Техэкспо» выполнила поставку для «РДЭ Инжиниринг». Наш заказчик занимается установкой насосного и электротехнического оборудования ведущих зарубежных и российских производителей. Для обеспечения источника резервного питания средней мощности «Техэкспо» поставила заказчику дизельную электростанцию контейнерного типа ТЭ.1200С-Т400-2РН, смонтированную на технологическую тележку. Особенностью проекта стало требование к мобильности оборудования и его логистике.

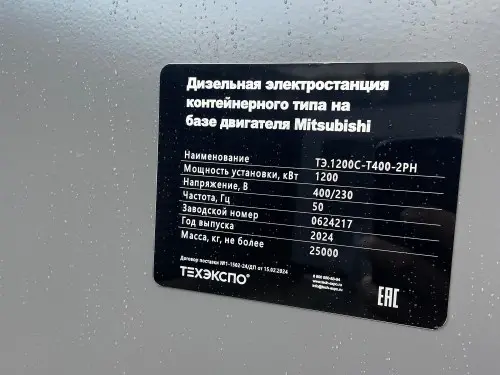

Характеристики дизельной электростанции контейнерного типа мощностью 1200 кВт на базе двигателя Mitsubishi ТЭ.1200C-Т400-2РН:

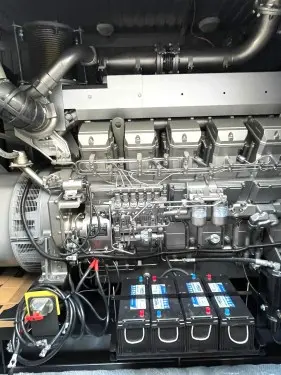

Двигатель Mitsubishi S12R2-PTAA2:

• Объем двигателя 49,03
• Число цилиндров и их расположение — 12/ V-образный
• Система охлаждения   — жидкостная, закрытая
• Частота вращения 1500 об/мин
• Расход топлива (при 100%) 331,4 л/ч
• Генератор Leroy-Somer LSA50.2 L8
• Выходное напряжение 400/230 В

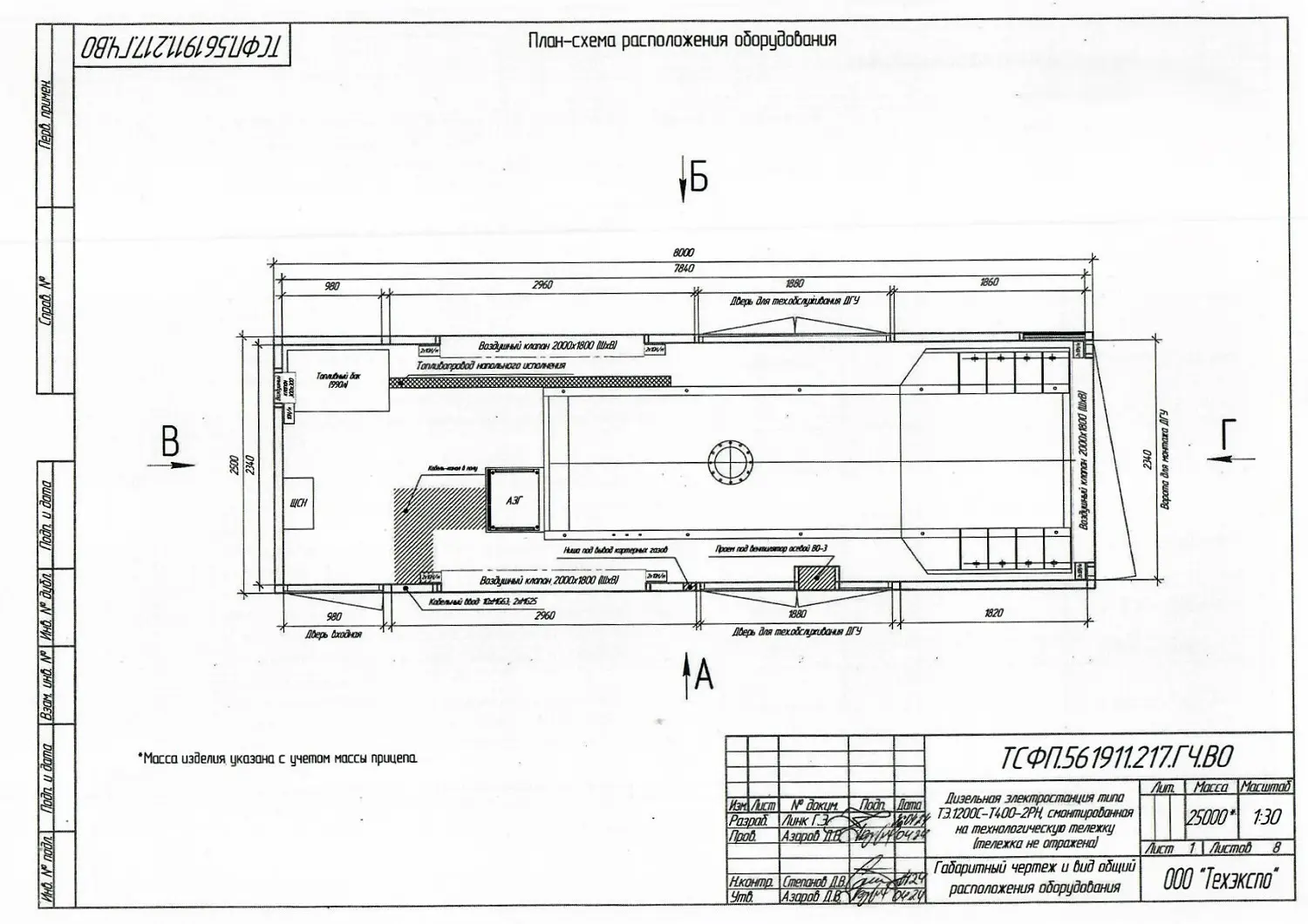

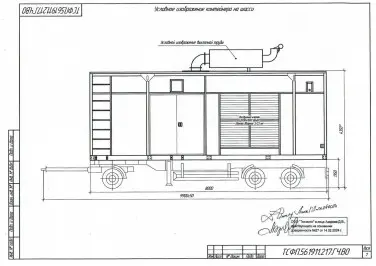

План-схема расположения оборудования

Контейнер

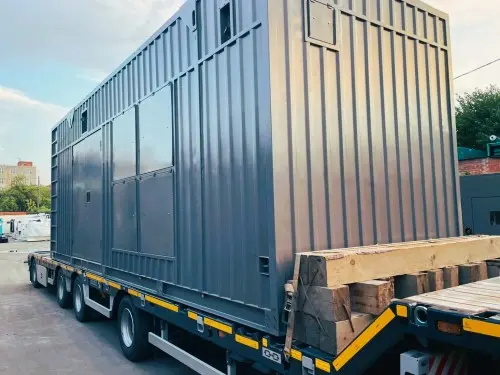

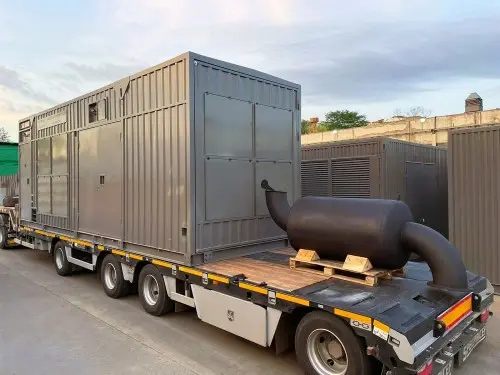

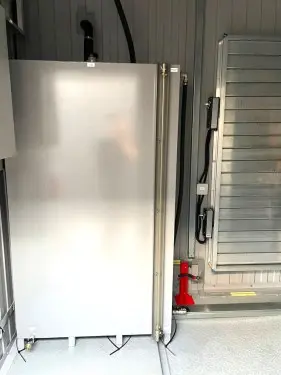

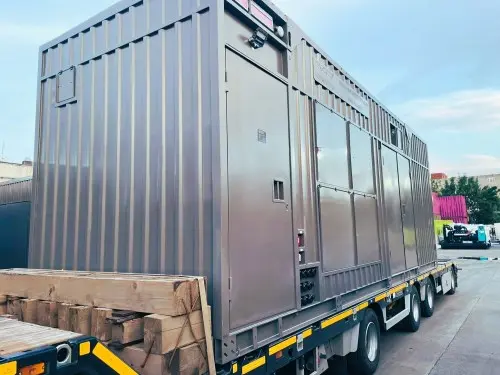

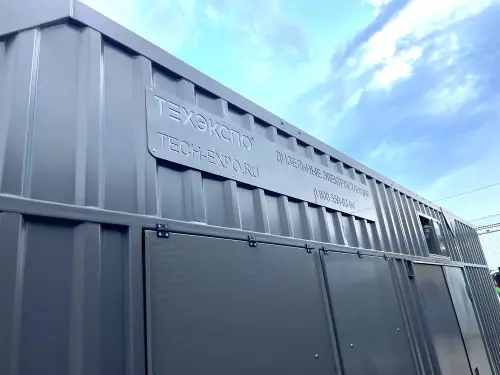

Тип контейнера — «СЕВЕР», снабжен основным и аварийным освещением и автоматической системой приточно-вытяжной вентиляции. Габариты контейнера 8000х2500х3000 мм.

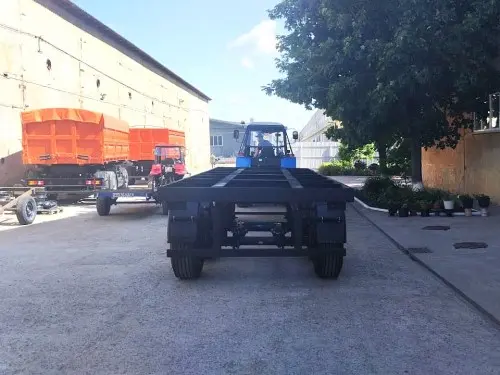

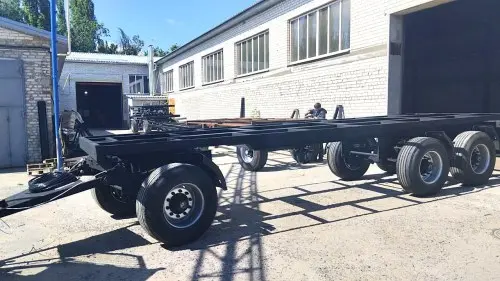

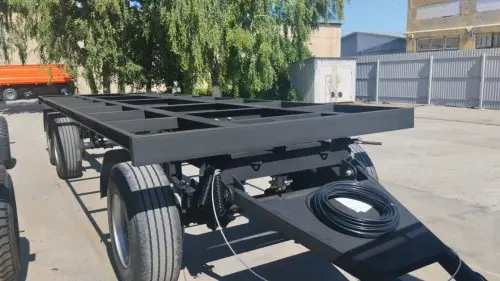

В комплект поставки также вошло дополнительное оборудование — технологическая тележка СМ-20.

Электростанция эксплуатируется при температуре окружающей среды -35 /-10*…+40°С (для работы), -52…+70°С (для хранения). Этот диапазон создает условия надежного запуска с устройствами предпускового подогрева и облегчения запуска.

В условия поставки вошли также шеф-монтажные и пуско-наладочные работы. Пуско-наладка включает проверку установки и подключения, регулировку, испытание правильной работы в необходимых режимах:

• проверка места для установки в соответствии с действующими стандартами и регламентом производителя оборудования;
• проверка правильности электрических соединений;
• контроль заправки рабочими жидкостями;
• подключение к электросети и пневмомагистрали;
• проведение проверок в соответствии с ТУ и требованиями завода-изготовителя;
• проведение испытания в режимах (холостой ход / нагрузочные испытания в автоматическом режиме), регулировка выходных характеристик.

• Фотогалерея
• Чертежи

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 1 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 2 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 3 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 4 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 5 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 6 из 13

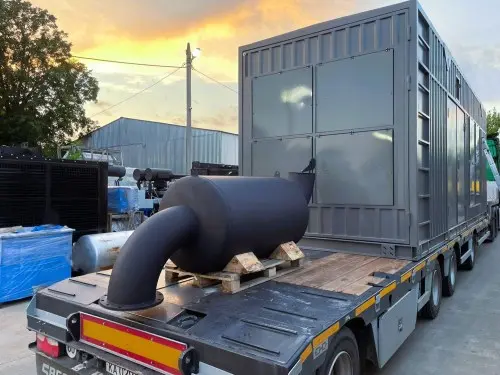

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 7 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 8 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 9 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 10 из 13

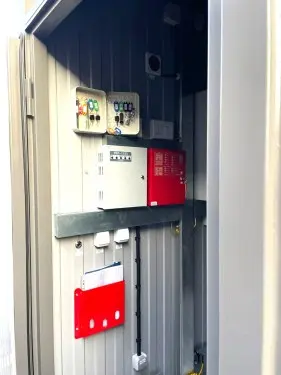

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 11 из 13

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 12 из 13

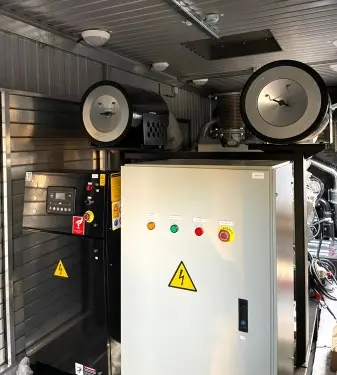

Поставка, ПНР и ШМР ДГУ 1200 кВт для ООО «РДЭ Инжиниринг» – фото 13 из 13
