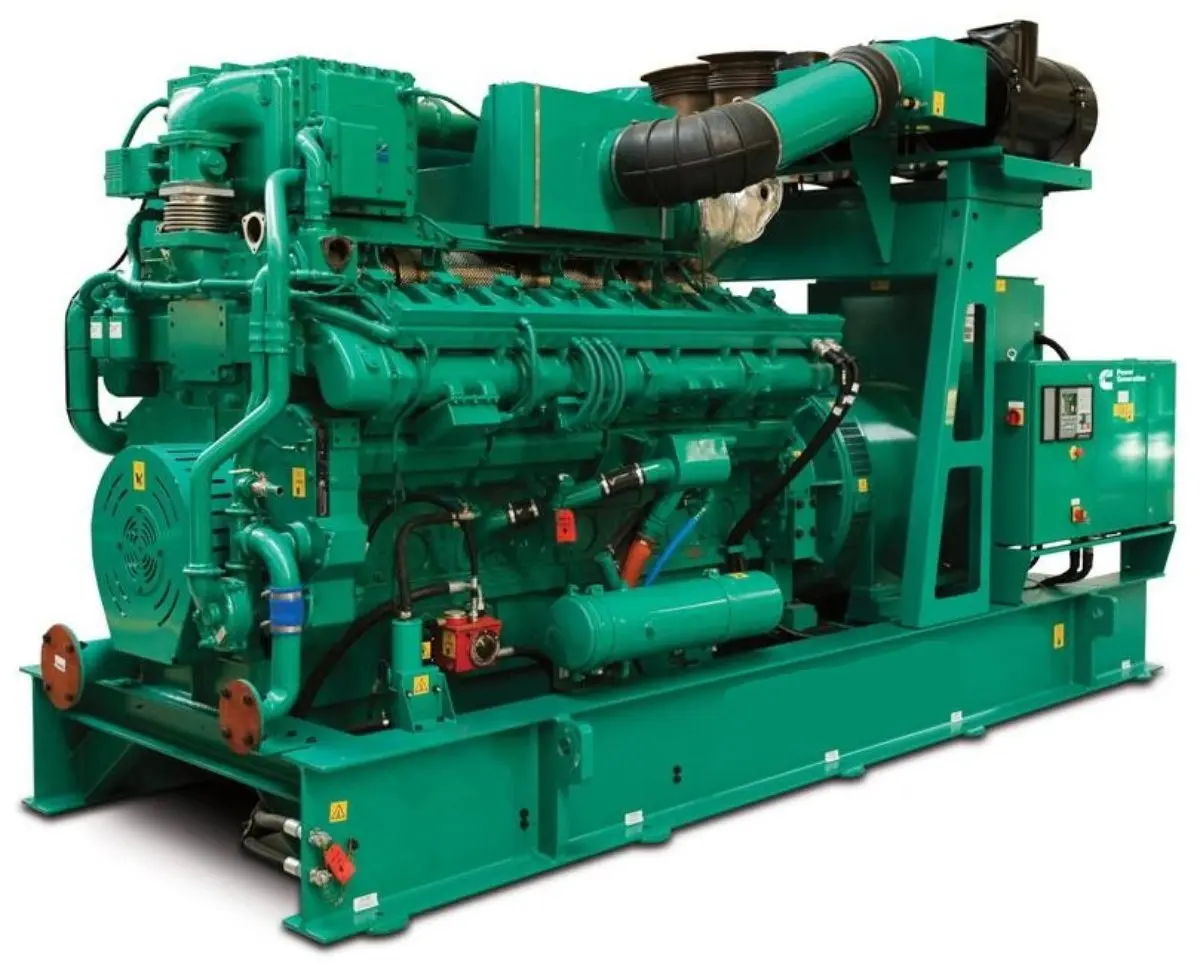

Газопоршневая установка (ГПЭС) Cummins C1160N5C (1160 кВт)

Технические характеристики

• Номинальная мощность 1160 кВт
• Полная мощность, кВА 1450
• Тепловая мощность, кВт ~1180 – 1250 (в зависимости от глубины утилизации тепла)
• Электрический КПД, % 39,5
• Тепловой КПД, % ~41,0 – 43,0
• Общий КПД, % ~80,5 – 82,5 (в режиме когенерации)
• Рейтинг мощности Continuous (COP) — непрерывный режим работы без ограничения годовой наработки
• Вид топлива Природный газ / Магистральный газ
• Расход топлива при 100% нагрузке ~280 – 295 Нм³/ч (в зависимости от метанового числа)
• Расход топлива при 75% нагрузке ~215 – 225 Нм³/ч (соответствует около 320 л/ч в жидком эквиваленте)
• Расход топлива при 50% нагрузке ~150 – 160 Нм³/ч
• Низшая теплота сгорания газа, МДж/Нм³ Стандартно для расчетов: 35,8 (9,5 кВт·ч/Нм³)
• Давление газа на входе Низкое / среднее давление (обычно 0,2 – 0,5 бар, требует газовой рампы)
• Напряжение генератора 400 / 230 В (доступны исполнения до 11 кВ)
• Частота, Гц 50
• Коэффициент мощности 0,8
• Количество фаз 3 фазы
• Модель генератора Stamford (или собственный аналог Cummins 4-pole direct drive)
• Двигатель Cummins QSK60G (газовый, Lean Burn — обедненная смесь)
• Производитель двигателя Cummins Inc. (США / Великобритания)
• Частота вращения двигателя, об/мин 1500 (для частоты 50 Гц)
• Количество цилиндров 16 цилиндров, V-образное расположение (V16)
• Рабочий объем двигателя, л 60,2
• Система зажигания Электронная, с индивидуальными катушками на каждый цилиндр
• Тип охлаждения Жидкостное, двухконтурное (радиаторное или через теплообменник)
• Объем системы охлаждения ~250 – 290 литров (в зависимости от внешнего контура)
• Объем масляной системы 380 литров
• Удельный расход масла, г/кВт·ч ~0,15 – 0,18
• Межсервисный интервал, моточасы ТО-1: 250–500 моточасов (замена масла и фильтров)
• Ресурс до капитального ремонта, моточасы ~60 000 – 80 000 моточасов (при правильном ТО)
• Наличие СУТ Доступно в качестве опции (Система Утилизации Тепла)
• Состав СУТ / тепловые контуры Контур охлаждения рубашки двигателя + утилизатор тепла выхлопных газов
• Исполнение Открытое на раме / в защитном кожухе / в контейнере
• Возможность параллельной работы Да, встроенный контроллер PowerCommand 3.3 поддерживает параллельную работу с сетью и другими ГПУ
• NOx, мг/Нм³ при 5% O₂ Стандартно до 250 – 500 мг/Нм³ (технология Lean Burn)
• Уровень шума, дБ(А) ~105 дБ(А) в открытом виде; уменьшается до 75–85 дБ(А) в контейнере
• Габариты, мм ~5100 × 2200 × 2500 мм (для открытого исполнения на раме)
• Масса, кг ~13 500 – 15 000 кг (базовый сухой вес без жидкостей и кожуха)
• Комплектация Двигатель, генератор, контроллер, газовая рампа, система фильтрации, радиатор
• Документация / даташит / габаритный чертеж Поставляется в комплекте (доступен официальный PDF-даташит Cummins)
• Страна США / Великобритания
• Емкость топливного бака, л 0 литров (топливо подается напрямую из газовой магистрали)
• Дополнительные данные Работает по циклу Миллера, оснащен электронной системой управления шагом газового клапана
