Перегрев ДГУ может быть вызван множеством причин – от состояния системы охлаждения и вентиляции до условий эксплуатации и режима нагрузки. Источник проблемы определяют по условиям ее возникновения, рабочим параметрам установки и результатам диагностики.
Как понять, что ДГУ действительно перегревается
Перегрев не всегда сразу приводит к аварийной остановке. На проблему могут указывать устойчивый рост температуры по контроллеру, предупреждение или изменение привычного теплового режима:
- нагрев усиливается после подключения нагрузки;
- ДГУ отключается по температуре охлаждающей жидкости;
- появляется сообщение High Coolant Temperature или аналогичный сигнал;
- проблема возникает только летом или в жаркое время суток;
- показания растут после продолжительной работы;
- воздух в блок-контейнере или машинном зале становится необычно горячим;
- при небольшой нагрузке установка работает штатно, а при ее увеличении тепловой режим ухудшается.
Сигнал высокой температуры еще не устанавливает причину неисправности. Он лишь указывает, что тепловой баланс нарушен. Ошибочные показания могут быть связаны с датчиком, проводкой, контроллером или настройками системы управления. Поэтому нельзя делать вывод только по одному индикатору.
Почему перегревается ДГУ
Недостаточный уровень или утечка охлаждающей жидкости
Снижение уровня ОЖ ухудшает теплоотвод. Возможны негерметичность соединений, повреждение патрубков, радиатора или расширительного бачка. Дополнительный риск создает нарушение циркуляции, в том числе из-за воздушной пробки. Простой долив без поиска места утечки или другой причины потери не предотвращает повторение проблемы.

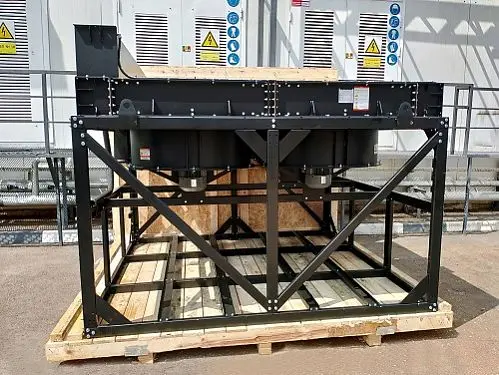

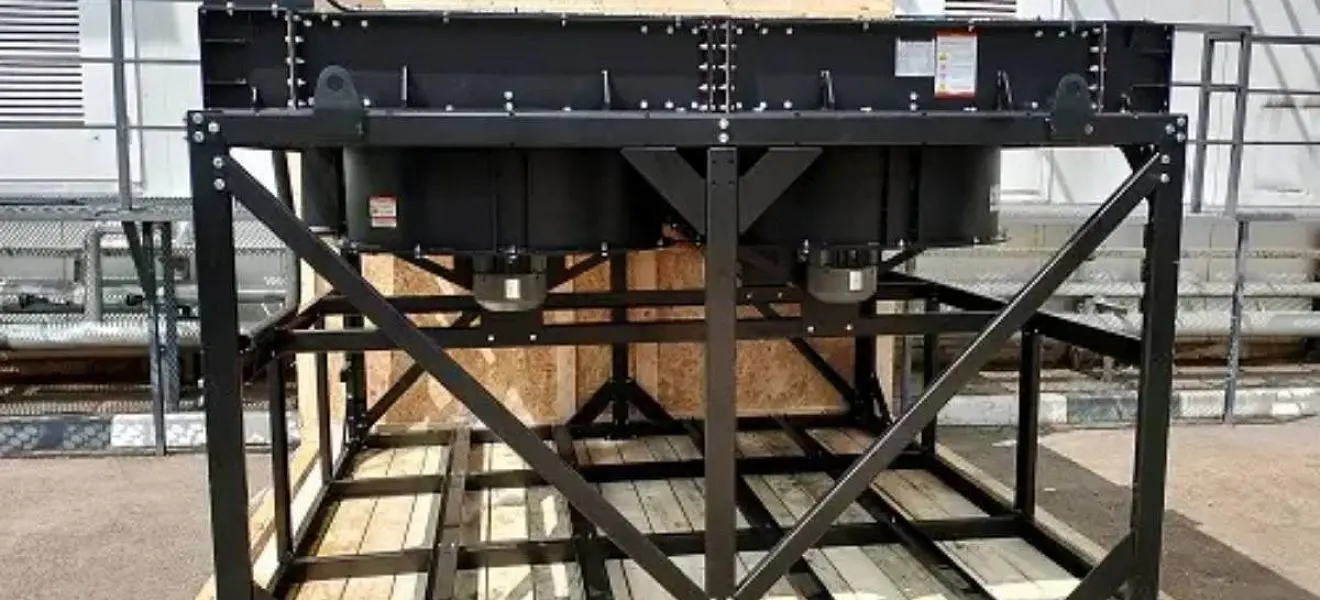

Загрязнение радиатора
Пыль, пух, строительная взвесь, масляный туман и другие загрязнения ухудшают теплоотдачу. Особенно актуальна проблема на объектах:
- строительных;
- промышленных;
- карьерных;
- дорожных.
Загрязнение может быть неочевидным при внешнем осмотре, но ограничивать воздушный поток. В результате охлаждение ДГУ может стать недостаточным даже при штатной нагрузке.
Нарушение циркуляции охлаждающей жидкости
Циркуляция зависит от работы водяного насоса, термостата, а также проходимости каналов двигателя и характеристик ОЖ. Нарушения могут быть связаны с:
- износом помпы;
- заклиниванием термостата;
- внутренними отложениями;
- накипью;
- загрязнением каналов.
Cummins указывает, что такие отложения способны ограничивать поток жидкости и ухудшать теплообмен вплоть до перегрева двигателя. Определить конкретный неисправный узел без диагностики нельзя.
Нарушение работы вентилятора
Вентилятор создает воздушный поток через радиатор. Теплоотвод ухудшается при его:
- отключении или повреждении;
- ослаблении приводного ремня;
- нарушении работы муфты.
Визуально такие отклонения заметны не всегда и могут проявляться только при увеличении нагрузки.
Недостаточная вентиляция помещения или контейнера
Вентиляция ДГУ должна обеспечивать необходимый приток и удаление нагретого воздуха. Даже исправный радиатор не обеспечит требуемый тепловой режим, если горячий поток накапливается внутри помещения или блок-контейнера и повторно поступает на вход. Такая рециркуляция создает эффект «теплового мешка».
К проблеме могут приводить:
- недостаточный приток или выброс;
- загрязнение решеток, перегородки;
- складирование материалов;
- дополнительное оборудование;
- изменение воздушных каналов после монтажа.
Повышенная нагрузка на ДГУ
Рост электрической нагрузки увеличивает тепловыделение двигателя. Если фактическая мощность потребителей превышает расчетные условия работы установки, возможен рост температуры.
Дополнительно учитывают пусковые токи электродвигателей, компрессоров, насосов и другого оборудования с тяжелым запуском. Кратковременная перегрузка не всегда приводит к перегреву, но повторяющиеся пики увеличивают тепловыделение.
Основные причины перегрева ДГУ
| Возможная причина | Когда проявляется | Что проверить |
|---|---|---|
| Загрязнение радиатора | Чаще при высокой нагрузке или жаркой погоде | Чистоту поверхности, эффективность теплоотдачи |
| Нарушение вентиляции | В помещении или контейнере | Приток, удаление нагретого воздуха, рециркуляцию |
| Нарушение циркуляции ОЖ | Возможен быстрый рост температуры | Насос, термостат, каналы, характеристики жидкости |
| Перегрузка | Проблема возникает после подключения потребителей | Фактическую мощность, пусковые токи |
| Ошибка измерения | Показания не соответствуют реальному тепловому режиму | Датчик, электрические цепи, контроллер |
Почему ДГУ перегревается только под нагрузкой
При небольшой нагрузке охлаждение может обеспечивать достаточный теплоотвод, а при ее увеличении скрытые недостатки становятся заметнее. Возможные причины – загрязнение радиатора, недостаточная циркуляция ОЖ, неэффективная вентиляция, высокая температура воздуха или превышение расчетной мощности.
Для промышленного оборудования также важны пусковые токи. При запуске мощных электродвигателей, компрессоров и насосов потребление кратковременно возрастает. Если такие режимы повторяются, увеличивается тепловыделение.
В сервисной практике «Техэкспо» есть кейс повреждения изоляции обмотки статора альтернатора при повышенных нагрузках и значительных пусковых токах. Поэтому при диагностике необходимо учитывать не только двигатель, но и электрическую часть установки.
| Условие появления | Возможное направление проверки |
|---|---|
| Температура растет только после подключения нагрузки | Система охлаждения, фактическая мощность, пусковые токи |
| Перегрев появляется через 20–60 минут работы | Циркуляция ОЖ, загрязнение радиатора, вентиляция |
| Проблема только в жару | Температурный запас системы охлаждения, состояние радиатора |
| Перегрев в контейнере | Приток, выброс, рециркуляция горячего воздуха |
Почему ДГУ перегревается в помещении или блок-контейнере
Для стационарной установки важны не только исправность радиатора, но и организованный воздухообмен. Perkins отдельно указывает на необходимость свободного воздушного потока для охлаждения стационарных генераторных установок. Помещение или блок-контейнер должны обеспечивать предусмотренные проектом приток и удаление нагретого воздуха.
Нарушить тепловой режим могут:
- недостаточный приток;
- затрудненное удаление нагретого воздуха;
- его рециркуляция;
- высокая наружная температура;
- загрязнение воздушных каналов и решеток;
- изменение помещения после монтажа ДГУ;
- перегородки, складированные материалы или дополнительное оборудование;
- перекрытие предусмотренных приточных отверстий.
Универсальные значения площади вентиляционных отверстий, кратности воздухообмена или допустимой температуры помещения без расчетов приводить нельзя. Необходимые параметры определяются проектом и документацией конкретной установки с учетом характеристик двигателя, радиатора и требуемого расхода воздуха.
Перегрев двигателя или альтернатора: в чем разница
| Где возникает нагрев | Возможные проявления | Что проверить |
|---|---|---|
| Двигатель / ОЖ | Рост температуры, сигнал контроллера, аварийная остановка | Охлаждение, нагрузку, воздухообмен |
| Альтернатор | Нагрев обмоток или корпуса, аварийные сигналы, изменение электрических параметров | Токи, нагрузку, охлаждение, обмотки |
| Помещение / контейнер | Горячий воздух вокруг установки | Приток, удаление воздуха, рециркуляцию |
Чем опасна эксплуатация ДГУ с перегревом
Последствия зависят от интенсивности нагрева, его продолжительности и источника проблемы. Возможны:
- ускоренное старение моторного масла;
- ухудшение условий смазки;
- повреждение элементов охлаждения;
- повышенное тепловое воздействие на детали двигателя;
- деформация или повреждение компонентов при тяжелом перегреве;
- ускоренное старение электрической изоляции;
- аварийная остановка;
- снижение надежности резервного электроснабжения.
Perkins указывает, что работа двигателя при чрезмерной температуре создает риск повреждения внутренних компонентов. Единичный эпизод не обязательно означает необходимость капитального ремонта, однако продолжение эксплуатации без выяснения причины повышает риск повреждений.
Что проверить, если ДГУ начала перегреваться
Без разборки оборудования эксплуатационный персонал может зафиксировать:
- при каких условиях возникает проблема;
- время от запуска до появления предупреждения;
- температуру окружающей среды;
- показания контроллера и код аварии;
- фактическую электрическую нагрузку;
- видимые утечки;
- доступность вентиляционных отверстий;
- дату последнего ТО;
- недавние работы с контуром охлаждения.
Сервисный специалист проверяет:
- герметичность;
- циркуляцию ОЖ;
- радиатор;
- термостат;
- насос;
- вентилятор;
- датчики.
Дополнительно сопоставляют показания контроллера с фактической температурой, анализируют рабочие параметры двигателя, нагрузку и условия воздухообмена в месте установки.
Открывать горячий контур под давлением опасно – Cummins предупреждает о риске ожога охлаждающей жидкостью.
Что делать при перегреве ДГУ: пошаговый алгоритм
- Зафиксировать аварийное сообщение и рабочие параметры.
- Определить условия возникновения проблемы – сразу после запуска, после продолжительной работы, под нагрузкой или при высокой наружной температуре.
- Записать фактическую нагрузку в этот момент.
- Проверить доступные без разборки признаки – видимые утечки, вентиляционные проемы, показания контроллера.
- При повторном аварийном отключении не возобновлять работу без выяснения причины.
- Передать собранные данные сервисному специалисту для диагностики.
Самостоятельно демонтировать радиатор, термостат, помпу, датчики и другие узлы не следует. Это может затруднить последующую диагностику, привести к дополнительным повреждениям и создать опасную ситуацию.
Типовые ошибки
- считать недостаток антифриза единственной возможной причиной;
- доливать ОЖ без поиска места утечки или другой причины потери;
- игнорировать загрязнение радиатора;
- не учитывать воздухообмен в помещении;
- продолжать эксплуатацию после изменения вентиляции объекта без проверки теплового режима;
- искать неисправность двигателя, не проверив фактическую нагрузку;
- игнорировать пусковые токи потребителей;
- считать сигнал датчика безусловным подтверждением реального перегрева;
- многократно запускать установку после аварийного отключения;
- ориентироваться на универсальную «нормальную температуру» из интернета вместо документации производителя.
Практический чек-лист
| Что зафиксировать | Какие данные нужны |
|---|---|
| Оборудование | Марка и модель ДГУ, модель двигателя |
| Наработка | Количество моточасов |
| Аварийный сигнал | Код или текст сообщения |
| Показания контроллера | Значение в момент возникновения проблемы |
| Электрические параметры | Фактическая нагрузка |
| Время появления | Сразу после запуска или после продолжительной работы |
| Внешние условия | Температура воздуха |
| Размещение | Улица, помещение или блок-контейнер |
| Обслуживание | Последнее ТО, замена ОЖ, выявленные утечки |
| Недавние работы | Обслуживание радиатора, охлаждения или вентиляции |
| Повторяемость | Возникает ли проблема при каждом запуске |
Специалисты «Техэкспо» проводят комплексное обследование промышленных дизель-генераторных установок, чтобы определить источник проблемы и необходимый объем сервисных работ. В зависимости от результатов могут потребоваться диагностика, техническое обслуживание, ремонт двигателя, лабораторный анализ ОЖ или испытания нагрузочным модулем.
Используемая литература
- Эксплуатационная документация конкретного двигателя и ДГУ.
- Perkins – официальные материалы по системам охлаждения дизельных двигателей.
- Perkins – рекомендации по эксплуатации генераторных установок при высокой температуре окружающего воздуха.
- Cummins Power Generation – материалы по обслуживанию систем охлаждения генераторных установок.
- Cummins – эксплуатационные руководства с требованиями безопасности и контролем перегрева.
- Техническая документация и реальные сервисные кейсы «Техэкспо».
