Моторесурс ДГУ: от чего зависит ресурс дизельного генератора и как оценить износ

Ресурс дизельного генератора нельзя определять только по количеству моточасов. На фактическую выработку влияет множество разнородных факторов – от режимов и условий работы до качества обслуживания. Поэтому ресурс оценивают с учетом требований производителя, истории функционирования, результатов диагностики.

Что такое моторесурс ДГУ

На практике чаще всего под этим понимают ресурс двигателя – суммарную наработку до предельного состояния, при котором дальнейшее использование невозможно или нецелесообразно.

По ГОСТ Р 27.102-2021 ресурс – это суммарная наработка объекта до достижения предельного состояния, остаточный ресурс – наработка от момента контроля технического состояния до предельного состояния, а срок службы ДГУ – календарная продолжительность эксплуатации до предельного состояния.

Дизель-генераторная установка включает не только двигатель, но и:

• альтернатор;
• охлаждение;
• смазку;
• топливоподачу;
• автоматику.

Эти компоненты стареют с разной скоростью: для ДВС важно время наработки, для подшипников альтернатора – продолжительность работы, вибрация и температура, для аккумуляторов – количество циклов, календарный возраст.

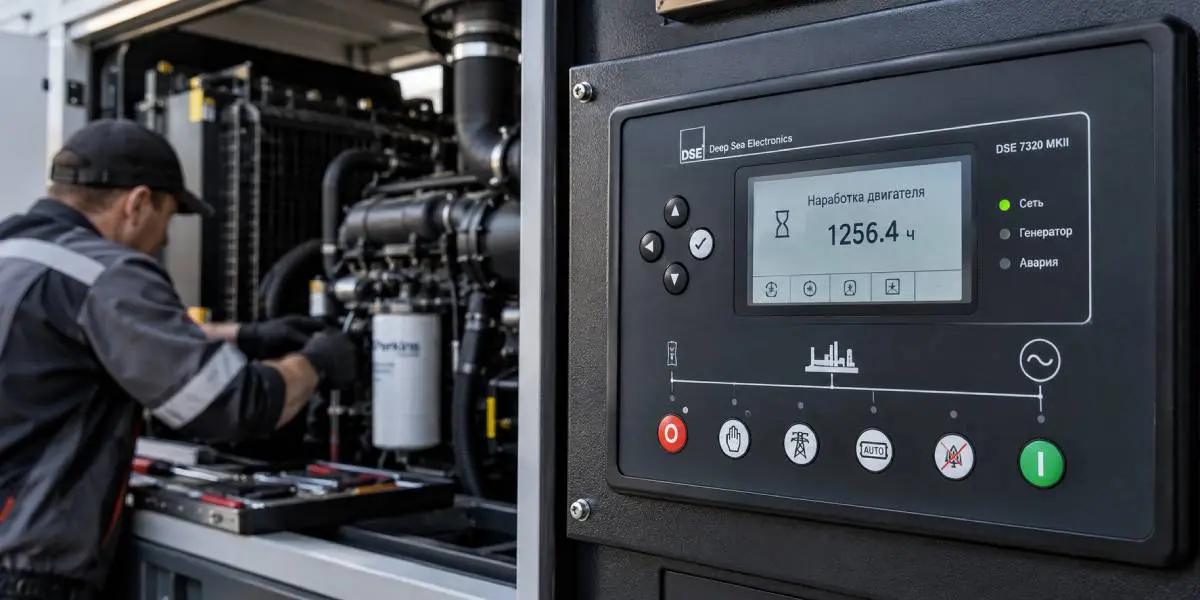

Десять лет использования, 10 000 моточасов – разные характеристики. В первом случае речь идет о календарном старении, во втором – о фактической наработке. Ни один из этих параметров сам по себе не показывает степень износа оборудования.

От чего зависит ресурс дизельного генератора

Рабочий режим

Продолжительная недогрузка дизеля может не обеспечивать требуемый тепловой режим, а также способствовать накоплению несгоревшего топлива и отложений в цилиндрах, на форсунках, в выпускном тракте.

Perkins, Caterpillar предупреждают о последствиях такой эксплуатации генераторных установок. Регулярная перегрузка, наоборот, ускоряет рост температур, старение деталей и масла. Допустимые рабочие режимы указываются в руководстве конкретного двигателя: единого «безопасного процента» нагрузки для всех систем не существует. Важно также соответствие мощности установки фактическим потребностям объекта.

Количество запусков, режим функционирования

Ресурс расходуется по-разному при постоянной работе, резервном использовании, периодических тестовых пусках, длительном простое. Каждый запуск, особенно холодный, создает переходные условия работы с повышенной нагрузкой на отдельные узлы и аккумуляторы. Поэтому небольшое количество моточасов у резервной ДГУ само по себе не свидетельствует о малом износе: эксплуатационные жидкости стареют, аккумуляторы деградируют, топливо окисляется, а уплотнения теряют свойства даже во время простоя.

Качество, периодичность технического обслуживания

Помогают поддерживать исправность оборудования своевременная замена смазки, фильтров, а также контроль:

• охлаждающей жидкости;
• воздушного, топливного трактов;
• аккумуляторов;
• приводных элементов;
• герметичности соединений.

Периодичность ТО устанавливает производитель, а при тяжелых условиях, например высокой температуре или запыленности, обслуживание может требоваться чаще, на что указывает в том числе Cummins. Сервисная служба «Техэкспо» при проведении ТО ориентируется на регламенты производителей.

Топливо, смазочный материал, охлаждающая жидкость

Загрязнения, неудовлетворительная фильтрация способны ускорять износ форсунок и ТНВД. Моторное масло со временем окисляется, теряет защитные свойства независимо от наработки. Несоответствие ОЖ требованиям может способствовать коррозии, образованию накипи, а также ухудшению теплоотвода.

Условия размещения дизель генератора

Запыленность, высокая или низкая температура, влажность, недостаточная вентиляция, длительное хранение без консервации могут ускорять старение отдельных узлов, материалов.

Что ускоряет выработку

Какие узлы определяют фактический ресурс ДГУ

Дизельный двигатель

• цилиндро-поршневая группа;
• клапанный механизм;
• турбокомпрессор;
• системы смазки и охлаждения.

Обычно именно двигатель определяет моторесурс, но он не единственный лимитирующий узел.

Топливная аппаратура

Форсунки, ТНВД чувствительны к чистоте топлива, а также качеству фильтрации. Загрязнения могут негативно влиять на работу прецизионных компонентов.

Альтернатор

К значимым элементам относятся:

• подшипники;
• изоляция обмоток;
• узел возбуждения.

STAMFORD связывает срок работы подшипников с вибрацией, температурой, условиями окружающей среды, обслуживанием.

Вспомогательные системы

• аккумуляторы;
• датчики;
• электропроводка;
• подогрев, автоматика также могут стать причиной отказа или невозможности пуска.

Моторесурс дизельного генератора нельзя автоматически приравнивать к сроку эксплуатации всей установки: ограничивающим фактором может стать любой из перечисленных узлов.

Какие признаки могут говорить об ускоренном износе ДЭС

Поводом для проверки могут стать:

• затрудненный запуск;
• увеличение расхода или падение давления масла;
• изменение характера выхлопа;
• рост расхода топлива при сопоставимой степени загрузки;
• нестабильные обороты;
• перегрев;
• повышенная вибрация или посторонние шумы;
• ухудшение способности принимать и удерживать нагрузку;
• повторяющиеся предупреждения и аварийные остановки контроллера.

Каждый из этих симптомов может иметь несколько причин и сам по себе не позволяет определить остаточный ресурс – для вывода требуется диагностика.

Как оценить остаточный ресурс ДЭС

Изучение документации, истории эксплуатации

Проверяют:

• модель двигателя, альтернатора, контроллера;
• фактическую наработку;
• требования производителя;
• выполненные ТО;
• ремонты;
• аварийные остановки;
• замены узлов, характер функционирования.

Сервисная история служит основой для дальнейшего обследования.

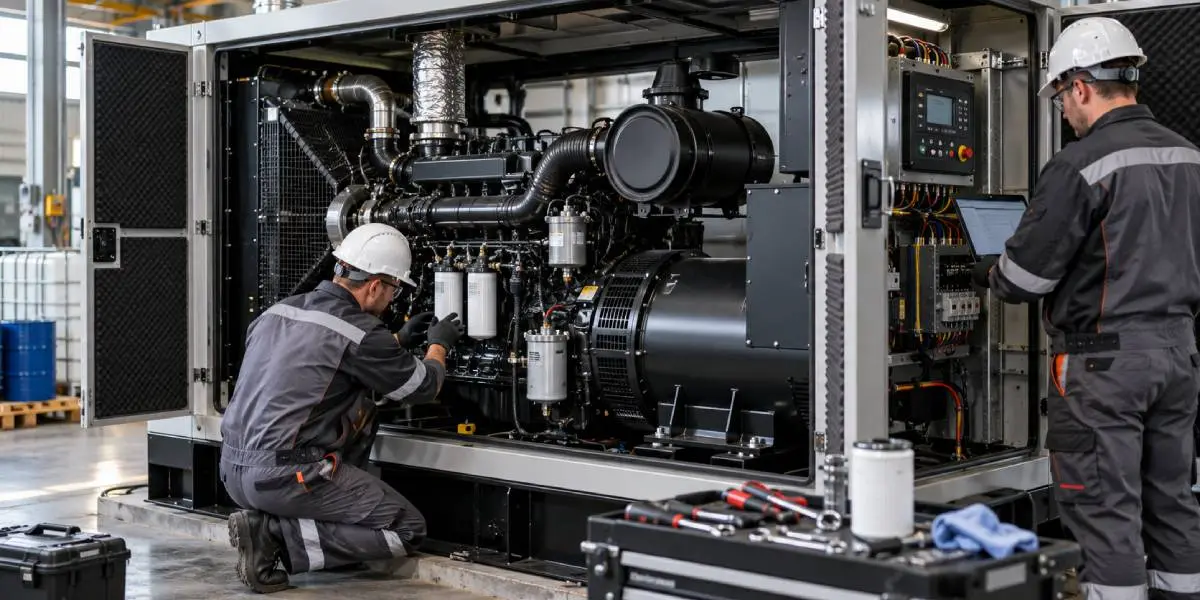

Комплексная диагностика

Для обследования могут применяться:

• компьютерная диагностика (позволяет получить данные контроллера и ЭБУ);

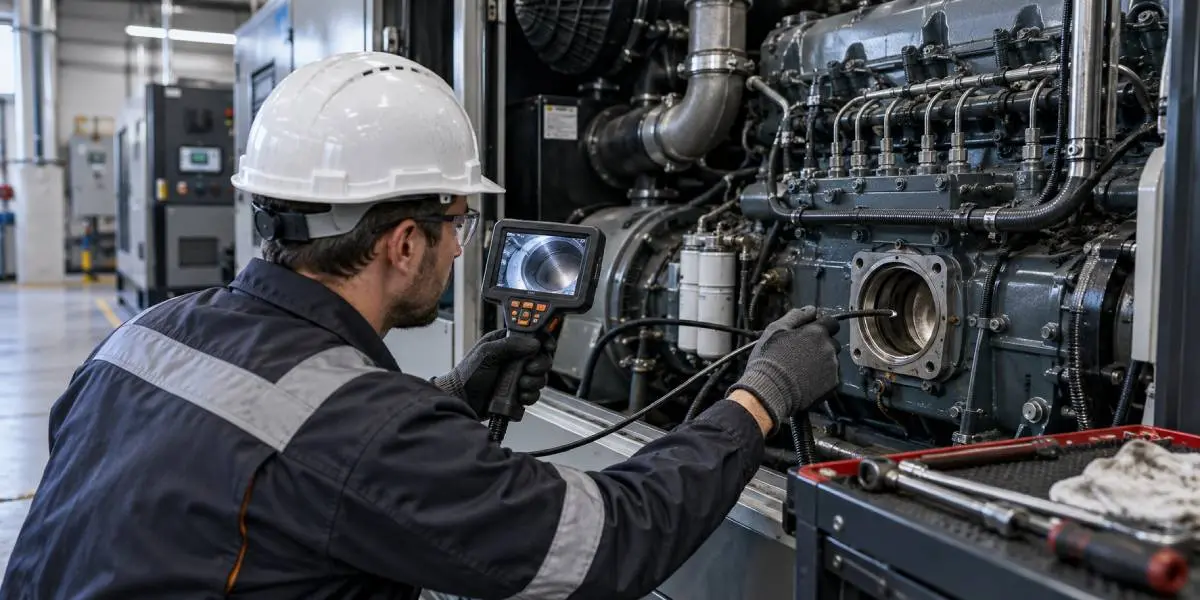

• эндоскопия (осмотреть доступные внутренние поверхности цилиндров);
• тепловизионный контроль (выявить локальные перегревы, проверить соединения);
• анализ рабочих параметров.

Работы выполняют специалисты с применением диагностического оборудования. Самостоятельная разборка, регулировка топливной аппаратуры или автоматики для такой оценки не требуются.

Лабораторный анализ масла, эксплуатационных жидкостей

Исследование проб помогает выявлять:

• загрязнения;
• деградацию смазки, ОЖ;
• продукты выработки.

Perkins отдельно рекомендует анализ масла для двигателей, работающих с малой нагрузкой, как инструмент контроля, предупреждения преждевременного износа. Особенно информативно сравнение последовательных проб, позволяющее оценивать изменения во времени.

Вибродиагностика

Изменение вибрационных характеристик помогает отслеживать работу подшипников, опор, соединений, выявлять отклонения до развития критических дефектов.

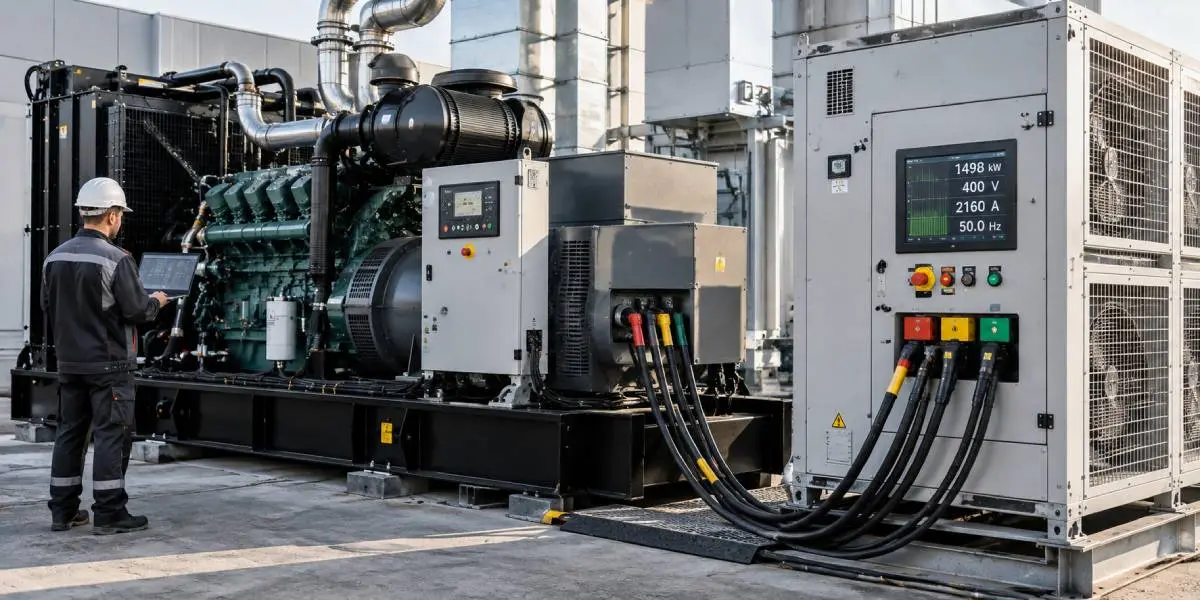

Проверка системы под нагрузкой

Испытание модулем (Load Bank) позволяет проверить работу установки при контролируемой ступенчатой нагрузке, в том числе в режимах, недостижимых на объекте. Такой тест показывает способность системы работать в требуемых условиях, особенно актуален для резервных станций, которые редко принимают реальную загруженость.

Методы оценки остаточного ресурса

Как продлить ресурс дизельного генератора

• соблюдать регламент производителя по ТО и испытаниям;
• фиксировать моточасы, а также выполненные работы в журнале;
• учитывать календарные интервалы обслуживания, даже если система используется редко;
• применять рекомендованные производителем материалы;
• контролировать качество топлива;
• избегать длительной работы в режимах, не предусмотренных производителем;
• своевременно реагировать на изменение рабочих параметров;
• проводить регламентные испытания;
• своевременно устранять выявленные неисправности.

Универсального способа увеличить срок службы дизельного генератора на определенное количество моточасов нет. Соблюдение требований производителя помогает снизить риск преждевременного износа.

Когда моточасы еще не означают необходимость капитального ремонта

Небольшое количество моточасов также не гарантирует малый износ после:

• длительного простоя;
• перегрева;
• работы на загрязненном топливе;
• нарушений регламента ТО;
• аварии.

Решение о дальнейшей эксплуатации или ремонте принимают по требованиям производителя, результатам диагностики.

Когда дизельному генератору требуется углубленная диагностика

• неизвестна история обслуживания;
• система приобретена с наработкой;
• оборудование долго не использовалось;
• повторяются аварийные сигналы;
• увеличился расход смазочной жидкости или топлива;
• появились перегрев, дымность или вибрация;
• установка перестала стабильно принимать расчетную нагрузку;
• планируется длительная дальнейшая эксплуатация возрастной станции;
• необходимо выбрать между ремонтом, модернизацией, заменой.

Пошаговый алгоритм оценки состояния

1. Определить модель двигателя, альтернатора, контроллера.
2. Сверить фактическую наработку с документацией.
3. Поднять сервисную историю, аварии , проведенные ремонты.
4. Оценить фактический режим использования: степень загруженности, количество пусков, простои, условия размещения.
5. Зафиксировать изменение рабочих параметров, появившиеся симптомы.
6. При наличии оснований провести инструментальную диагностику.
7. Сопоставить результаты с требованиями производителя и определить дальнейшие действия – продолжение функционирования, дополнительное ТО, ремонт отдельных узлов или углубленное обследование.

Такой алгоритм помогает систематизировать проверку, но не позволяет самостоятельно рассчитать остаточный ресурс. Итоговую оценку проводят по совокупности полученных данных.

Типовые ошибки

• оценивать износ только по счетчику времени наработки;
• считать, что резервная ДГУ практически не изнашивается;
• ориентироваться на усредненные цифры из интернета вместо документации производителя;
• переносить нормативы одной модели двигателя на другую;
• игнорировать календарные интервалы обслуживания при малой наработке;
• продолжать эксплуатацию при изменении расхода масла, вибрации или перегреве без проверки причин;
• приравнивать моторесурс двигателя к сроку работы всего агрегата;
• считать, что модернизация автоматики компенсирует механический износ;
• принимать решение о капитальном ремонте только по возрасту оборудования.

Практический чек-лист

Перед оценкой остаточного ресурса рекомендуется проверить:

Данные об оборудовании:

• производителя, модель ДГУ;
• модель двигателя и альтернатора;
• год выпуска, ввода в использование.

Историю работы, обслуживания:

• количество моточасов;
• основной или резервный режим;
• типичную загруженность;
• историю ТО, ремонтов;
• последнюю замену масла, фильтров, ОЖ;
• аварии, перегревы.

Изменения в работе:

• расход топлива, масла;
• вибрацию, посторонние шумы, дымность;
• результаты предыдущих диагностик.

Документацию:

• требования производителя к обслуживанию, назначенному ресурсу.

Требуется комплексная диагностика ДГУ?

Специалисты «Техэкспо» проводят обследование промышленных дизель-генераторных установок с учетом модели оборудования, наработки, истории эксплуатации, фактических рабочих параметров. Результаты диагностики помогают определить дальнейший порядок обслуживания, ремонта или дополнительного обследования.

Использованная литература

1. ГОСТ Р 27.102-2021 «Надежность в технике. Надежность объекта. Термины и определения».
2. Руководство по эксплуатации двигателя и ДГУ соответствующего производителя.
3. Perkins. Рекомендации по эксплуатации и обслуживанию резервных дизельных генераторов (perkins.com).
4. Cummins Inc. Рекомендации по периодическому обслуживанию генераторных установок (cummins.com).
5. Caterpillar. Материал о последствиях продолжительной недогрузки дизельных генераторных установок (cat.com).
6. STAMFORD | AvK. Материалы по ресурсу и обслуживанию подшипников альтернаторов.
7. Материалы сервисного центра «Техэкспо» по техническому обслуживанию и диагностике ДГУ.
