Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО

Общая мощность	2500 кВт
Заказчик	Промышленное предприятие
Фото
Задача	Проведение опробования (испытаний) под нагрузкой дизель-генераторных установок (ДГУ) и дизель-электрических станций (ДЭС) мощностью до 2,5 МВт при различных значениях напряжений и коэффициента мощности, расположенных в разных точках предприятия, а также измерение качества вырабатываемой электроэнергии.
Решение	Поставка передвижного нагрузочного модуля соответствующей мощности с регулируемым коэффициентом мощности и возможностью выбора одного из трёх классов напряжения (0,4/6,3/10,5 кВ) в полной комплектации, предусмотренной требованиями Заказчика.

По проекту были поставлены:

• Нагрузочный модуль НМ-2500-Т6300/400;

• Низкорамный полуприцеп;

• Комплект ЗИП (два комплекта инструмента для обслуживания модуля, домкрат для прицепа, запасное колесо, противооткатные упоры, комплект индуктивных элементов, комплект резистивных элементов);

• Комплект низковольтных кабелей на номинальное напряжение 0,4 кВ общей длиной 960 метров;

• Комплект высоковольтного кабеля на номинальное напряжение 6,3 кВ длиной 20 метров;

• Полный комплект документов на русском языке.

Технические характеристики нагрузочного модуля:

• Модель: НМ-2500-Т6300/400;

• Напряжение, кВ — 10/6,3/0,4;

• Частота тока, Гц — 50;

• Мощность полная, кВа — 3125;

• Мощность активная, кВт — 2500;

• Ступени разной мощности — 100, 200, 300, 500 кВт;

• Регулировка шагов — ступенчатая;

• Тип нагрузки — активно-индуктивная (соs φ регулируемый: от 0,8 до 0,99);

• Количество фаз — 3 шт;

• Класс защиты — не ниже IP54;

• Класс изоляции — не ниже 12000 В;

• Расположение панели управления — встроенная (внутренняя) панель;

• Исполнение модуля — всепогодный металлический контейнер на низкорамном полуприцепе.

Характеристики контейнера

• В высоковольтном отсеке располагается ввод высоковольтных кабелей, высоковольтная ячейка и трёхфазный сухой понижающий трансформатор.

• В отсеке нагрузки располагается ввод низковольтных кабелей, щит управления, секция реактивной нагрузки и секция активной нагрузки.

• Входы в отсеки снабжены откидными лестницами. Двери и люки оснащены резиновыми уплотнителями.

• Отсеки контейнера снабжены системами освещения, вентиляции и обогрева.

• Секция активной нагрузки выполнена с использованием специализированных проволочных резистивных элементов типа РКН-1225763.

• Секция реактивной нагрузки выполнена с использованием индуктивных дросселей.

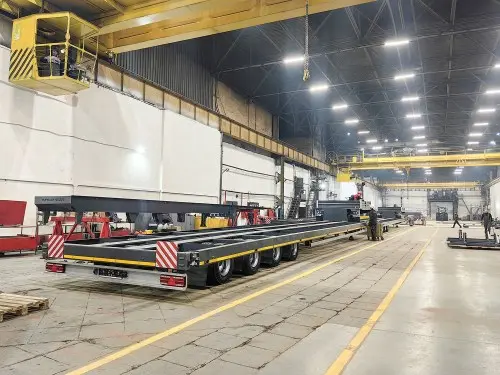

Характеристики полуприцепа

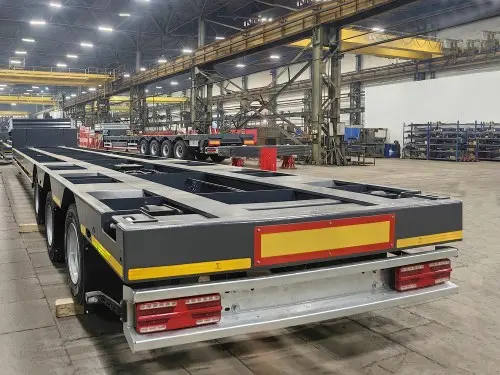

Нагрузочный модуль устанавливается на низкорамный трёхосный полуприцеп. Полуприцеп оснащён рессорной балансирной подвеской и пневматической тормозной системой с EBS. Для установки полуприцепа в сборе с нагрузочным модулем на площадке предусмотрено шесть винтовых аутригеров и два дополнительных аутригера для стоянки полуприцепа без нагрузочного модуля.

Испытания

Для подтверждения заявленных характеристик работоспособности оборудования были проведены:

• Приёмо-сдаточные (заводские) испытания на площадке завода-изготовителя;

• Приёмо-сдаточные испытания на площадке Заказчика.

Все испытания проводились по согласованной с Заказчиком программе и методике испытаний.

Инструктаж

По желанию Заказчика специалистами ООО «Техэкспо» был проведён инструктаж по устройству, эксплуатации и техническому обслуживанию нагрузочного модуля и его систем.

Гарантия

Гарантийный срок работы нагрузочного модуля составляет не менее 24 месяцев с даты отгрузки.

• Фотогалерея
• Чертежи

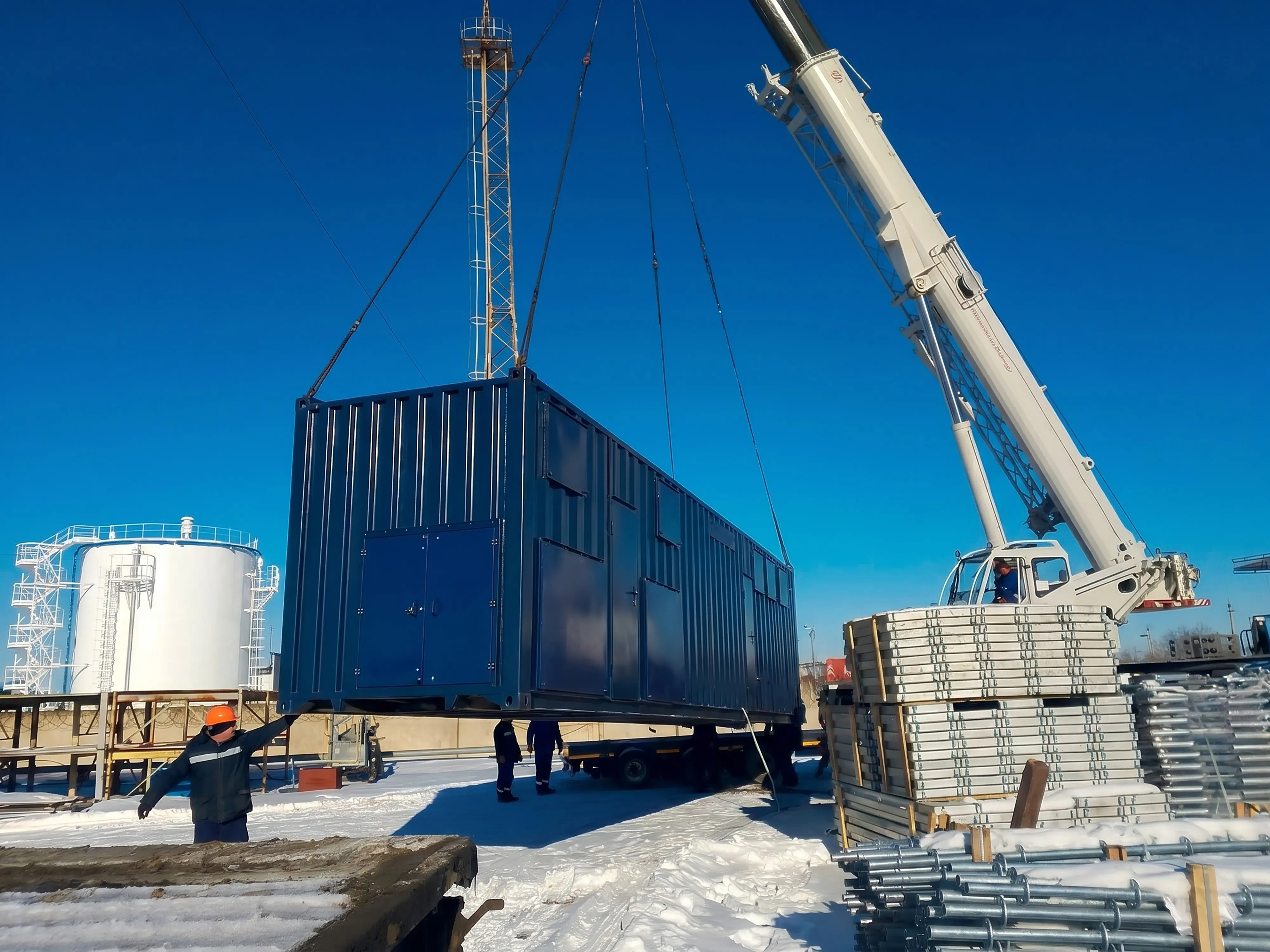

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 1 из 6

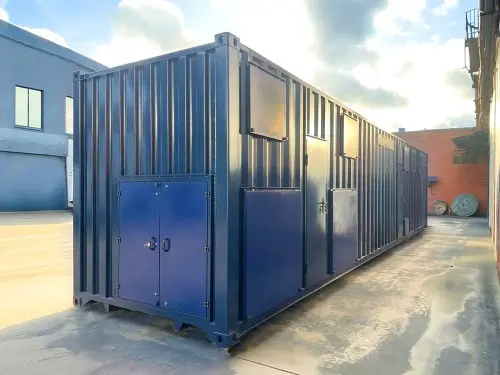

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 2 из 6

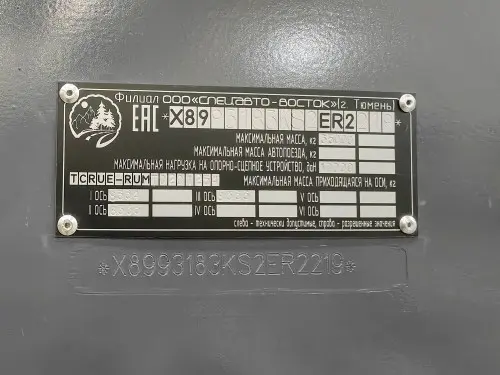

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 3 из 6

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 4 из 6

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 5 из 6

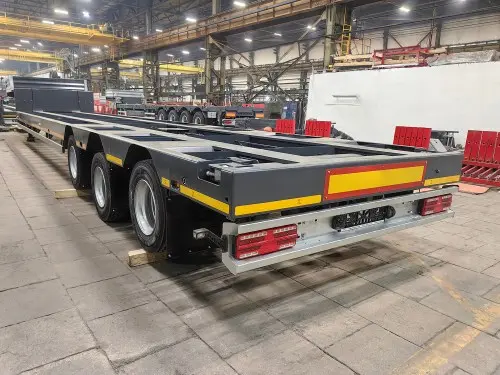

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – фото 6 из 6

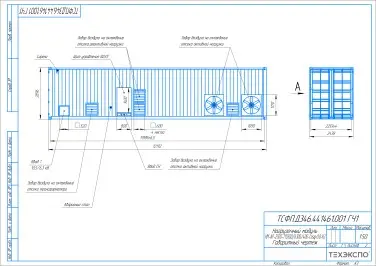

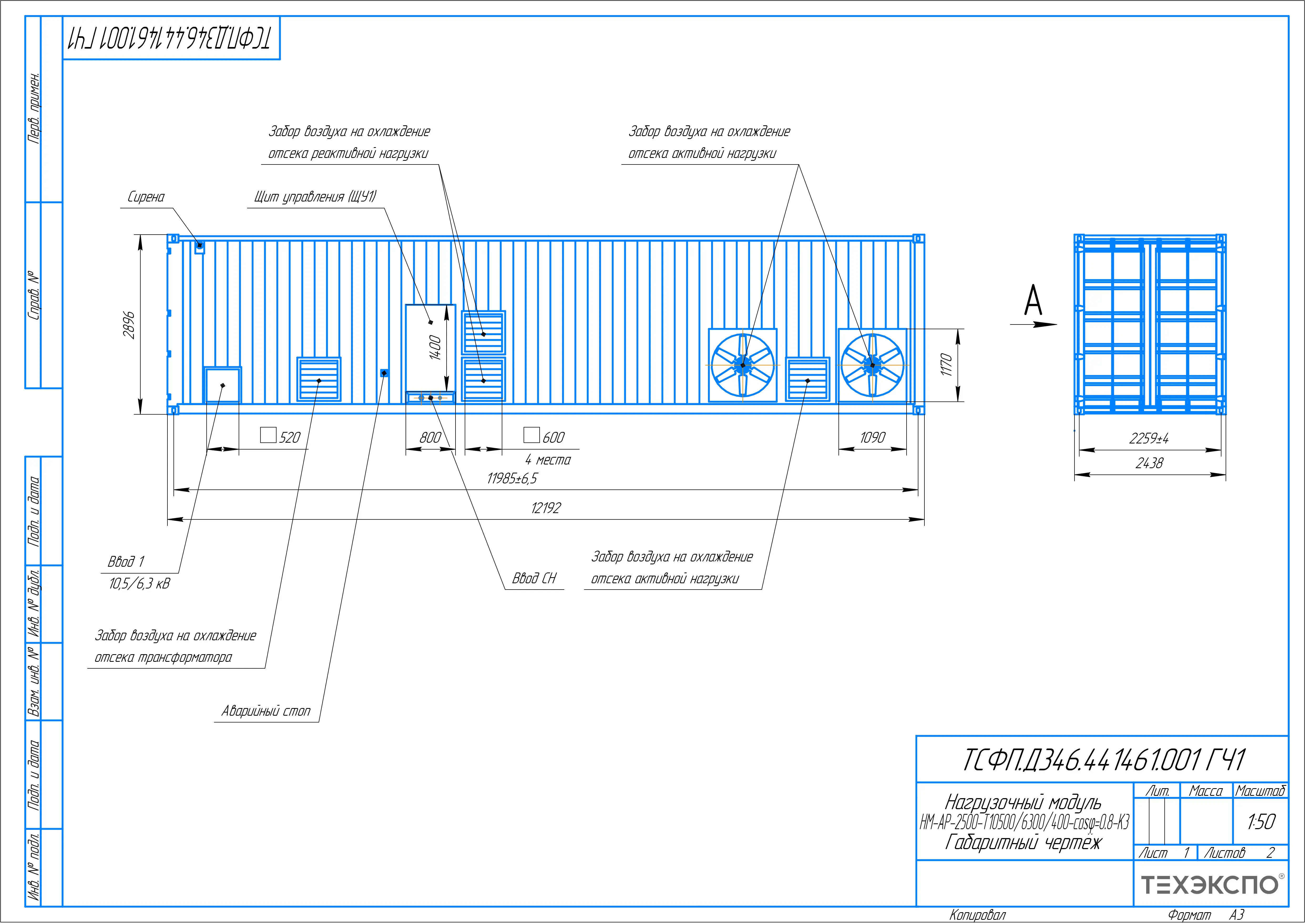

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – чертеж из проектной документации 1 из 4

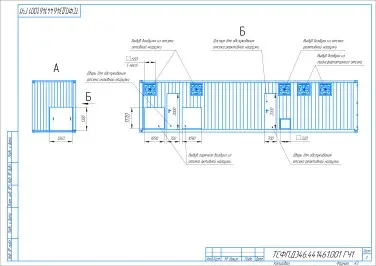

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – чертеж из проектной документации 2 из 4

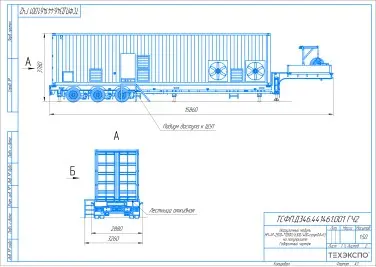

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – чертеж из проектной документации 3 из 4

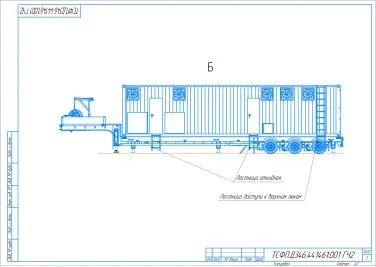

Поставка нагрузочного модуля 2500 кВт для промышленного предприятия ЮФО – чертеж из проектной документации 4 из 4
