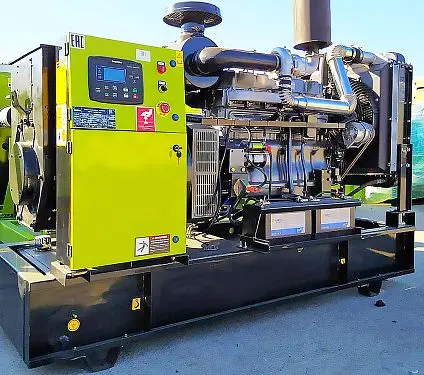

Дизельные генераторы (ДГУ) — это устройства, которые преобразуют механическую энергию двигателя внутреннего сгорания в электрическую. Они надежный источник электроэнергии для промышленных объектов, предприятий и частных нужд. Состоят из двигателя, генератора переменного тока и соединительной муфты, передающей крутящий момент.
Важно проводить техническое обслуживание и своевременно устранять поломки. Даже незначительные сбои, такие как подсос воздуха в топливной системе или неполадки датчиков, при несвоевременной диагностике могут стать проблемой впоследствии.
Основные неисправности
1. Неисправности двигателя внутреннего сгорания (ДВС)

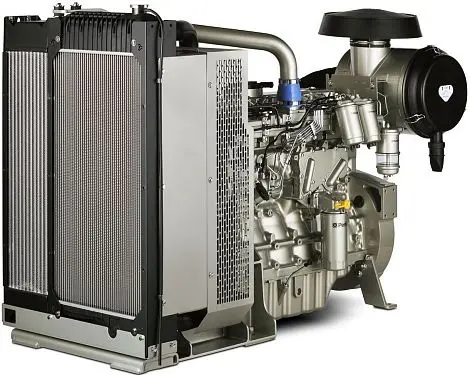

Дизельный двигатель — сердце генератора. Часто проблема кроется в износе деталей, нарушениях смазки или системы охлаждения.
Причины:
- Износ поршневой группы и цилиндров;
- Недостаточный уровень масла или охлаждающей жидкости;
- Перегрев двигателя при длительной работе под нагрузкой;
- Загрязнение фильтров или снижение качества топлива.
Симптомы:
- Регулярно проверять уровень масла и состояния системы охлаждения;
- Планово менять фильтры;
- При первых признаках стука или перегрева обращаться к квалифицированному мастеру.
2. Проблемы с топливной системой
Топливная система обеспечивает подачу солярки от бака к форсункам. Нарушение герметичности, загрязнение или износ деталей приводит к сбоям.
Причины:
- Подсос воздуха в трубопроводах или фильтрах;
- Засорение топливного бака и фильтров;
- Неисправность топливного насоса высокого давления (ТНВД);
- Неправильная работа форсунок или их износ.
Симптомы:
- Затрудненный запуск двигателя;
- Неравномерная работа мотора;
- Появление черного или сизого дыма.
Рекомендации:
- Проверять герметичность топливных трубок и соединений;
- Очищать и менять фильтры;
- Для ТНВД и форсунок использовать только оригинальные или рекомендованные производителем детали.
3. Поломки стартера
Стартер отвечает за запуск двигателя. Его неисправность приводит к невозможности завести генератор.
Причины:
- Плохой контакт соединений проводов;
- Поломка втягивающего реле;
- Сгоревшие обмотки стартера.
Симптомы:
- Щелчки и стук при попытке запуска;
- Стартер не крутит двигатель;
- Не включается.
Рекомендации:
- Проверять и при необходимости подтягивать соединения проводки;
- Заменять реле и стартер при признаках износа;
- Использовать оригинальные комплектующие.
4. Влияние климатических условий на работу ДГУ
Климатические факторы особенно важны для дизельных генераторов, используемых в северных регионах или при экстремальных температурах.
Особенности эксплуатации:
- При температуре ниже -10C запуск двигателя затруднен;
- Использование зимнего топлива снижает риск проблем с топливной системой;
- В холодное время года рекомендуется установка предпусковых подогревателей типа Webasto.
Рекомендации:
- Прогревать топливные трубки и насосы при низких температурах;
- Проверять состояние электроники и проводки перед запуском;
- Использовать рекомендованные производителем зимние жидкости и смазки.
5. Двигатель глохнет
Причины:
- Неисправности электрической части или блока управления;
- Засор топливного бака или фильтров;
- Нарушения в работе форсунок или ТНВД.
Рекомендации:
- Проверять топливную систему и фильтры;
- Контролировать электрические соединения и датчики;
- При необходимости обращаться к квалифицированному специалисту.
6. Повышенный расход масла
Увеличенный расход моторного масла указывает на износ поршневых колец и цилиндров.
Симптомы и причины:
- Угар масла через выхлоп;
- Загрязнение свечей накаливания или форсунок;
- Необходимость замены поршневой группы.
7. Громкий стук в работе
Стук внутри генератора сигнализирует о механических проблемах:
- Износ подшипников и втулок;
- Неправильная работа муфты;
- Ослабление крепежа.
Рекомендации:
- Проверка состояния подшипников;
- Контроль затяжки болтов и крепежа;
- При обнаружении стука — диагностика мотористом.
8. Изменение цвета выхлопа
Дым из выхлопной трубы характеризует работу двигателя и топливной системы:
- Белый дым — конденсат при прогреве, обычно безопасно;
- Густой белый — возможны проблемы с ТНВД или охлаждением;
- Сизый — неправильное положение ТНВД, детонация;
- Черный — богатая топливная смесь или изношенные распылители.
Рекомендации:
- Следить за состоянием форсунок и ТНВД;
- Использовать качественное топливо;
- При изменении цвета дыма обращаться к специалисту;
- Проверить герметичности системы подачи топлива;
- Отрегулировать электронный блок или заменить неисправные элементы.
Причины:
- Проблемы с топливной системой или насосами;
- Подсос воздуха в трубопроводах;
- Неисправность электронного блока управления;
- Сгоревшие обмотки статора или ротора;
- Срабатывание защитной системы;
- Повреждения кабелей;
- Ремонт кабелей и обмоток квалифицированным персоналом.
9. Проблемы со стабилизацией напряжения и частоты
Нестабильное напряжение и колебания частоты возникают из-за:
- Износа или неисправности регулятора напряжения генератора;
- Подсоса воздуха в топливной системе;
- Некачественного топлива или загрязнения фильтров.
Рекомендации:
- Проверка и очистка фильтров топлива;
- Контроль герметичности топливных трубок;
- Диагностика регулятора напряжения и при необходимости его замена.
10. Самопроизвольная остановка двигателя
Причины:
- Засор топливного бака или фильтров;
- Поломка ТНВД или форсунок;
- Сбой в электронном блоке управления.
Рекомендации:
- Очистка бака и замена фильтров;
- Проверка работы ТНВД и форсунок;
- Диагностика блока управления.
11. Появление черного дыма
Черный дым указывает на:
- Неправильное положение ТНВД, богатая топливная смесь;
- Изношенные распылители форсунок;
- Неисправный насос-регулятор оборотов.
Рекомендации:
- Настройка ТНВД и проверка форсунок;
- Использование топлива соответствующего качества;
- При необходимости ремонт насосов и форсунок квалифицированным персоналом.
12. Неплавная работа двигателя
Причины:
- Некачественное топливо или наличие парафина в зимний период;
- Засор топливных фильтров;
- Неисправности ТНВД.
Рекомендации:
- Использовать топливо, соответствующее сезону;
- Регулярная замена и чистка фильтров;
- Диагностика и ремонт ТНВД специалистом.
13. Сильное выделение дыма при нормальной нагрузке
Сильный дым может сигнализировать о:
- Износе поршневой группы (поршневые кольца и гильзы);
- Проблемах с турбиной (масло попадает в камеру сгорания);
- Перегреве или нарушении работы системы смазки.
Рекомендации:
- Проверка компрессии цилиндров;
- Диагностика турбины;
- Обслуживание системы смазки и охлаждения.
14. Стук двигателя
Причины:
- Проблемы в топливной системе;
- Механический износ деталей двигателя;
- Нарушение фаз газораспределения.
Рекомендации:
- Проверка форсунок и ТНВД;
- Диагностика механических узлов;
- Обращение к специалистам при подтвержденной неисправности двигателя.
Диагностика и оборудование
1. Диагностические стенды
Они предназначены для проверки работы дизельных генераторов и отдельных узлов двигателя. Позволяют:
- Контролировать параметры работы ТНВД и форсунок;
- Проверять генератор при различных нагрузках и оборотах;
- Диагностировать системы зажигания и питания.
Стенды бывают:
- Универсальные — подходят для большинства моделей дизельных генераторов;
- Специализированные — для конкретных типов двигателей или генераторов.
2. Диагностические компьютеры
Дизельные электростанции оборудованы электронными блоками управления (ECU). Для их диагностики используются компьютеры с программным обеспечением, которые позволяют:
- Считывать коды ошибок и предупреждения;
- Контролировать работу регуляторов и датчиков;
- Анализировать работу двигателя под нагрузкой в реальном времени.
Регулярная диагностика с использованием компьютеров помогает выявить до 70% потенциальных проблем до их выхода на критический уровень.
3. Приспособления для ремонта форсунок и ТНВД
Для восстановления работы топливной системы применяются:
- Специализированные стенды для проверки форсунок;
- Приспособления для ремонта насосов высокого давления;
- Инструменты для точной регулировки подачи топлива.
Плановое обслуживание
Частота обслуживания зависит от модели генератора и условий эксплуатации. Обычно производители рекомендуют:
- ТО-250 моточасов - базовая проверка работы двигателя и генератора;
- ТО-500 моточасов - замена фильтров и масла;
- ТО-1000 моточасов - комплексная проверка системы охлаждения, генератора и двигателя;
- ТО-2000 моточасов - капитальная проверка всех узлов, включая замену охлаждающей жидкости.
Кроме того, станции, которые долго не эксплуатировались, требуют подготовки к сезону: проверка топлива, масла, состояния аккумуляторов и очистка.
- Более 60% поломок можно избежать при своевременном осмотре и обслуживании;
- 40% проблем связано с неправильной эксплуатацией топливной системы;
- 30% неисправностей возникают из-за перегрева, что подчеркивает необходимость контроля системы охлаждения.
Основной перечень проверок
При сервисном обслуживании проверяются следующие элементы:
- Уровень моторного масла и охлаждающей жидкости;
- Чистота и состояние воздушного фильтра;
- Сепаратор топлива (удаление воды и загрязнений);
- Крепежные элементы и ремни;
- Ремонт и регулировка приводов двигателя и генератора;
- Замена масла, масляных и топливных фильтров по графику ТО.
Карточка факта: регулярная проверка масла, системы охлаждения и фильтров снижает риск 60% всех возможных поломок дизельного генератора.
Дополнительные работы при простое
Если генератор не использовался долгое время, рекомендуется:
- Демонтаж и очистка от пыли и грязи;
- Продувка ротора и статора;
- Проверка состояния изоляции и крепежа;
- Контроль аккумуляторных батарей и топливной системы.
Такие меры предотвращают накопление влаги, загрязнений и коррозии, что важно для генераторов в условиях повышенной влажности или низких температур.
Перемотка генераторов
Восстановительная операция призвана вернуть работоспособность электродвигателя, если повреждены обмотки статора или ротора. Процедура включает несколько этапов:
- Демонтаж генератора — снятие с места эксплуатации и разборка;
- Снятие старых обмоток — аккуратное удаление поврежденных проводников и лакового покрытия;
- Намотка новых обмоток — строго по количеству витков и с соблюдением схемы соединений;
- Лакировка и изоляция — защита новых обмоток от влаги, пыли и перегрева;
- Сборка и балансировка — установка ротора и статора, проверка механического и электрического баланса;
- Испытания — контроль работы генератора на холостом ходу и под нагрузкой.
Необходимость использования специального оборудования
Перемотка требует точного контроля числа витков, натяжения проводников и качества изоляции. При работе со специальным оборудованием минимум риска короткого замыкания, перегрева или дисбаланса ротора.
Стоимость перемотки
Стоимость зависит от мощности и типа генератора:
- до 100 кВт: от 80 000 до 120 000 руб.;
- около 200 кВт: 140 000–170 000 руб.;
- большой мощности (свыше 500 кВт) оцениваются индивидуально, с учетом сложности обмотки и используемых материалов.
Самостоятельная диагностика и устранение неполадок
Простые неисправности владелец может выявить самостоятельно. Но вмешательство ограничено базовыми проверками.
- Проверка целостности охлаждающей системы;
- Прогрейте двигатель до рабочей температуры;
- Выньте масляный щуп и оцените состояние масла: если оно с пеной (эмульсия), это может указывать на попадание охлаждающей жидкости в картер;
- Если масло жидкое и имеет запах солярки, вероятно, форсунки протекают, их следует проверить и при необходимости заменить.
Осмотр клемм аккумулятора
- Очистите клеммы от налета и загрязнений;
- Проверьте надежность крепления проводов;
- При необходимости подтяните контакты и обработайте антикоррозийной смазкой.
Проверка подачи топлива
Проверка подачи топлива позволяет убедиться, что дизельный двигатель получает достаточное количество горючей смеси:
- Приоткрутите штуцер подачи топлива после насоса ручной подкачки;
- Вручную прокачайте солярку, убедившись в отсутствии воздушных пузырей;
- Открутите трубки к форсункам, прокрутите стартером и убедитесь, что топливо поступает равномерно;
- Проверка форсунок проводится на стенде или поочередно, визуально контролируя подачу топлива.
Ограничения самостоятельного вмешательства
- Не стоит проводить работы с электрической частью;
- Серьезные неисправности ДВС, системы зажигания и топливной рампы требуют вмешательства квалифицированных мастеров;
- Любые самостоятельные действия должны ограничиваться осмотром, очисткой, проверкой уровней жидкости и подготовки информации для сервисного центра.
Регулярный визуальный контроль системы охлаждения, уровня масла и подачи топлива позволяет выявить неполадки на раннем этапе.
Когда требуется обращение к квалифицированным специалистам
- Генератор не запускается после всех проверок подачи топлива и аккумулятора;
- Наблюдается постоянный черный, сизый или белый дым, который не исчезает после прогрева;
- Двигатель глохнет во время работы или наблюдаются резкие колебания оборотов;
- Появились посторонние стуки или вибрации в двигателе и генераторе;
- Электрическая часть оборудования не выдает напряжение или наблюдаются скачки;
- Замечены подтекания масла, топлива или охлаждающей жидкости, указывающие на повреждение прокладок, фильтров или трубопроводов.
Необходимость специального инструмента и знаний
Для качественного ремонта и обслуживания требуется:
- Специальный инструмент для разборки и сборки;
- Динамометрические ключи для правильного затягивания болтов и крепежа;
- Диагностические приборы и стенды для проверки ТНВД, форсунок и электрической части;
- Знание устройства ДВС, генератора и системы управления;
- Опыт работы с топливной системой, охлаждением и электроникой.
Преимущества обращения к специалистам
- Сокращение риска повреждения оборудования;
- Экономия времени и предотвращение повторных ремонтов;
- Гарантия на выполненные работы и использование оригинальных комплектующих;
- Продление срока службы.
Список использованной литературы и источников
- ПУЭ (Правила устройства электроустановок), 7-е издание, Москва, 2017.
- ГОСТ Р 50571.10-96 «Электроустановки зданий. Основные положения».
- СП 76.13330.2016 «Электроустановки зданий. Нормы проектирования».
- IEC 60364 «Electrical installations of buildings».
- VDE 0530, DIN-EN 60034 «Электродвигатели и генераторы. Общие технические требования».
- Материалы Минэнерго РФ: «Рекомендации по эксплуатации и обслуживанию дизельных генераторов», 2021.
- Инструкции производителей дизельных генераторов и двигателей: Cummins, Perkins, Volvo Penta, John Deere, Mitsubishi, MTU.
- «Ремонт дизельных генераторов: диагностика, обслуживание, ТО», Generatorexperts.ru.
- «Дизельные электростанции: эксплуатация и обслуживание», Tech-Expo.ru.
- Практический опыт авторов и сервисных специалистов по обслуживанию ДГУ (сводная информация 2020–2025 гг.).
