Краткое позиционирование модели

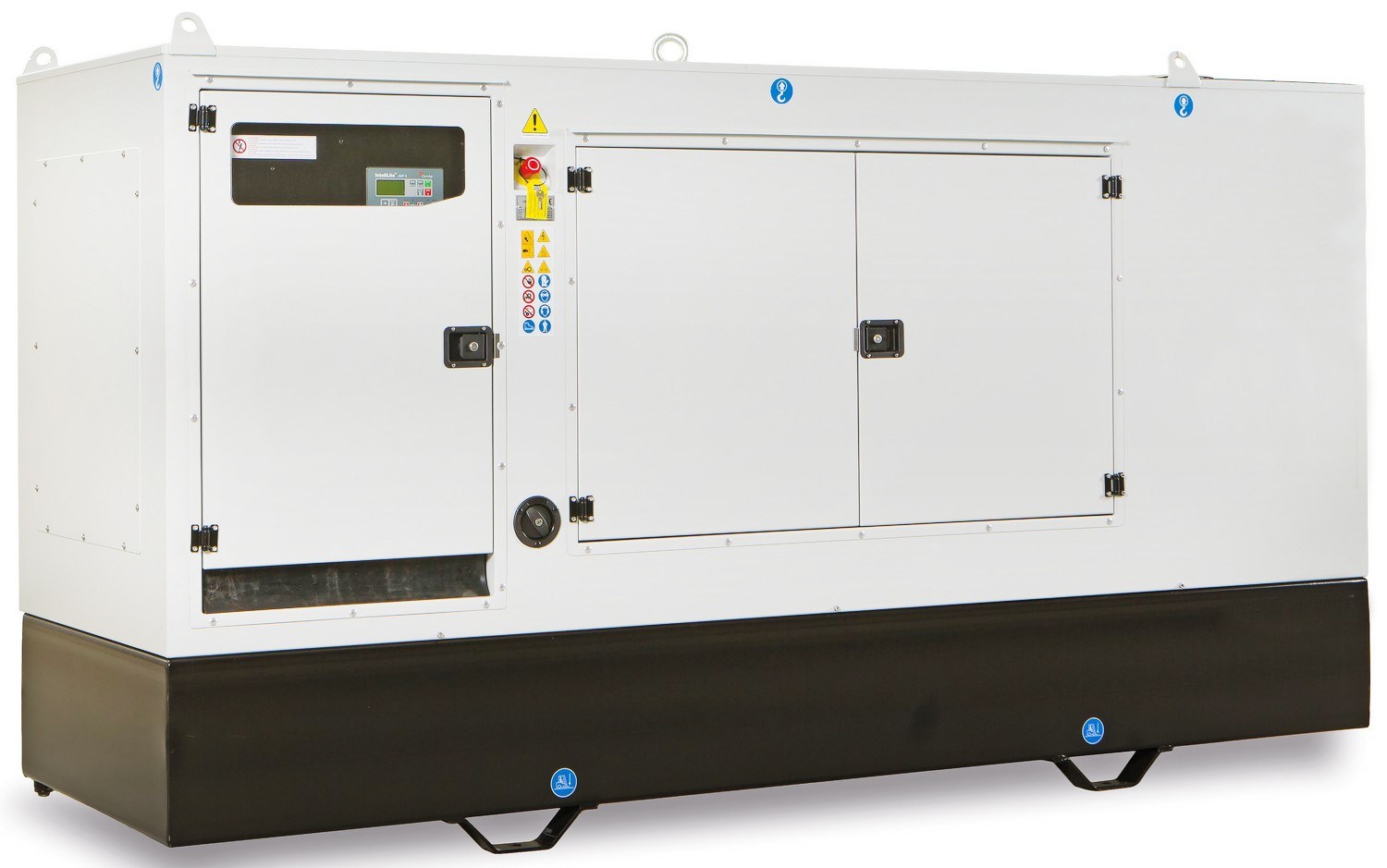

Техэкспо ТЭ.250С-Т400-2РН Perkins — дизельная электростанция номинальной мощностью 250 кВт (313 кВА) на базе шестицилиндрового двигателя Perkins 1706A-E93TAG2 с жидкостным охлаждением. В зависимости от комплектации устанавливается альтернатор Mecc Alte ECO38-3L/4, Stamford HCI4E, Leroy Somer LSA 47.2 VS2 или Marelli MJB 315 SB4. Станция может применяться для резервного электроснабжения крупных защитных сооружений гражданской обороны, где необходимо поддерживать работу вентиляции, инженерных систем и оборудования жизнеобеспечения при отключении внешней сети. Подобные задачи решаются при модернизации систем энергоснабжения убежищ и защитных сооружений.
- Электрическая мощность: 250 кВт позволяют формировать резерв для нескольких групп инженерных потребителей с учетом их фактической нагрузки и последовательности подключения.

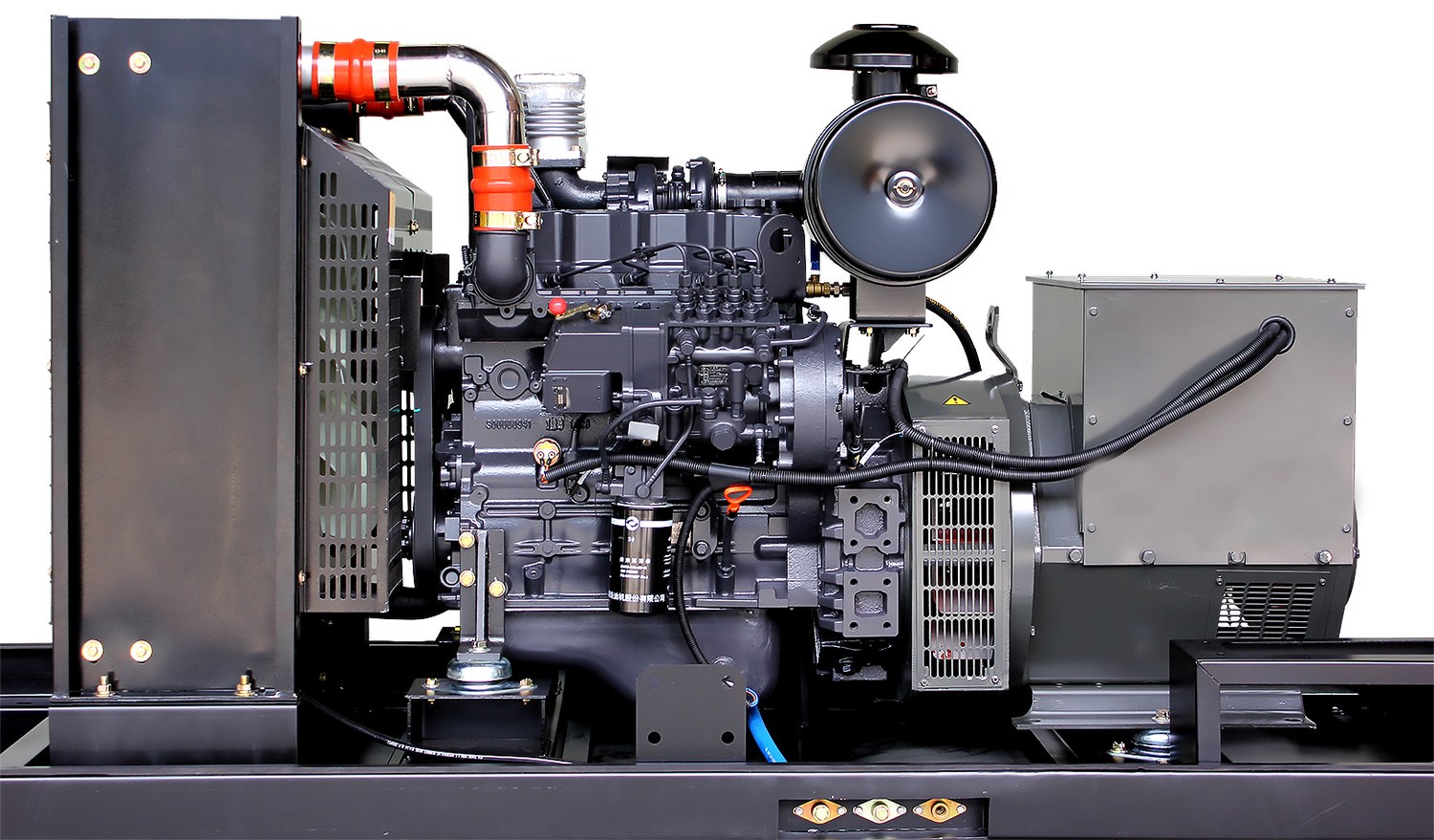

- Силовая установка: двигатель Perkins 1706A-E93TAG2 объемом 9,3 л работает с частотой вращения 1500 об/мин.
- Автоматизация: при необходимости ДГУ комплектуется АВР для переключения питания при аварии внешней сети, а система SCADA позволяет организовать диспетчерский контроль.
- Топливное обеспечение: расход составляет 57 л/ч при загрузке 75% и 76 л/ч при полной нагрузке. Для увеличения автономности можно рассмотреть топливные емкости на 1000, 3000 или 5000 л.
- Монтажные параметры: размеры 3273×1276×2124 мм и масса 4750 кг требуют предварительной оценки путей доставки оборудования, несущей способности основания и возможностей грузоподъемных механизмов.
Практический сценарий выбора
Техэкспо ТЭ.250С-Т400-2РН Perkins целесообразно рассматривать при реконструкции крупного подземного защитного сооружения промышленного предприятия, где существующий дизель-генератор не покрывает расчетную нагрузку модернизированных инженерных систем. Основными потребителями могут выступать приточно-вытяжная и фильтровентиляционная установки, насосное оборудование, аварийное освещение, системы связи и управления. В таком проекте важно не только подобрать мощность, но и обеспечить надежный запуск станции, распределение питания между ответственными потребителями и безопасную эксплуатацию ДГУ в техническом помещении.
- Составить баланс электропотребления: определить мощность вентиляционных агрегатов, насосов, освещения, средств связи и автоматики. Учесть режимы одновременной работы и резерв, предусмотренный проектом.
- Проверить запуск электродвигателей: рассчитать пусковые токи вентиляторов и насосов. При необходимости предусмотреть частотные преобразователи или поочередное включение оборудования для ограничения провалов напряжения.
- Организовать распределение питания: выделить ответственные группы потребителей и согласовать схему подключения через распределительные щиты. Для систем связи и управления, не допускающих перерыва питания, предусмотреть ИБП.
- Определить алгоритм резервирования: при использовании АВР согласовать условия запуска ДГУ, переключения нагрузки и возврата на внешнюю сеть. Проверить время восстановления питания с учетом требований к инженерным системам сооружения.
- Спроектировать топливную систему: рассчитать необходимый запас дизельного топлива на установленную продолжительность автономной работы. Определить расположение емкостей, порядок дозаправки и требования к топливопроводам.
- Подготовить техническое помещение: проверить возможность доставки агрегата массой 4750 кг. Для подземного размещения проработать устройство фундамента, подачу воздуха для охлаждения и работы двигателя, отвод выхлопных газов и доступ к обслуживаемым узлам. При ограниченных проемах оценить возможность поэлементного монтажа.
При подборе резервного источника питания для защитного сооружения необходимо учитывать не только номинальную мощность, но и особенности существующих инженерных коммуникаций, требования к автономности и условия монтажа. Сравнить Техэкспо ТЭ.250С-Т400-2РН Perkins с другими установками аналогичного класса можно в разделе дизельных электростанций 250 кВт.
