Краткое позиционирование модели

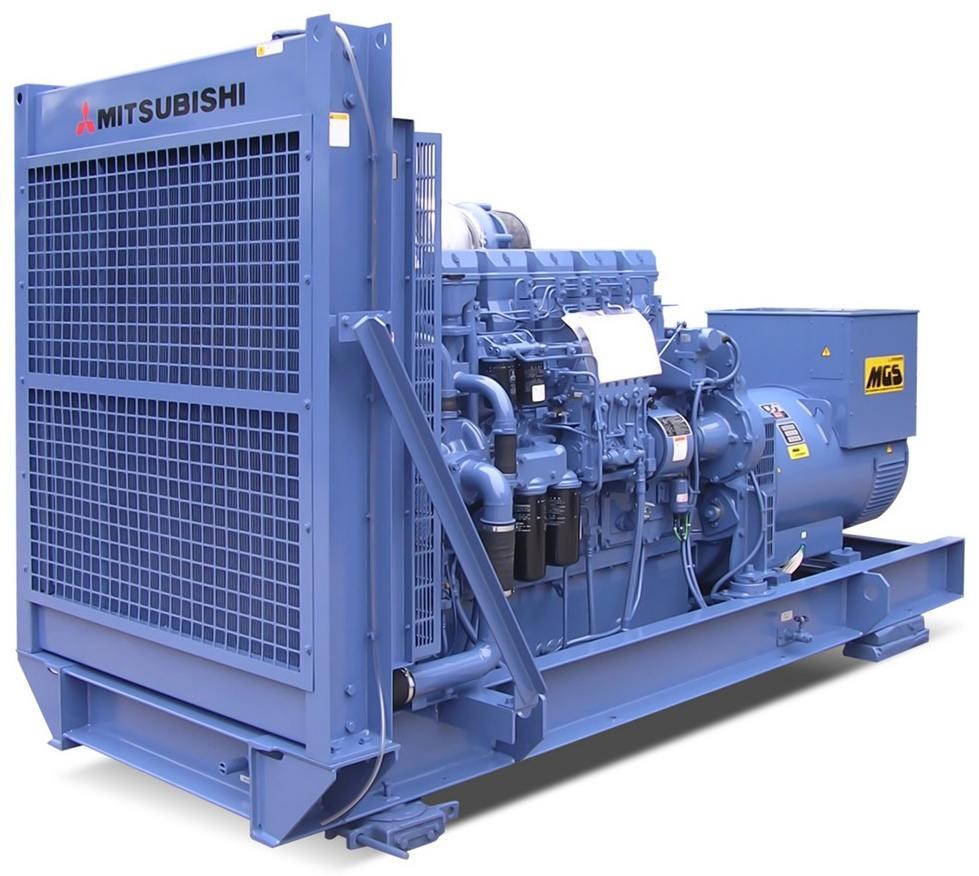

Дизельная электростанция Mitsubishi MGS0700B номинальной мощностью 640 кВт (800 кВА) японского производства оснащена шестицилиндровым рядным двигателем Mitsubishi S6R2-PTAA с жидкостным охлаждением. Максимальная электрическая мощность составляет 704 кВт (880 кВА). ДГУ может использоваться для резервного электроснабжения спортивных комплексов с бассейнами, тренажерными залами и инженерными системами водоподготовки. При подборе учитывают нагрузку циркуляционных насосов, вентиляционных установок, осушителей воздуха, освещения и оборудования безопасности. Такие задачи возникают при организации электроснабжения спортивных сооружений.
- Номинальная мощность 640 кВт: соответствует полной мощности 800 кВА. Максимальная мощность составляет 704 кВт (880 кВА). При расчете резервного электроснабжения учитывают активную и реактивную нагрузку, пусковые токи электродвигателей и допустимые режимы работы установки.

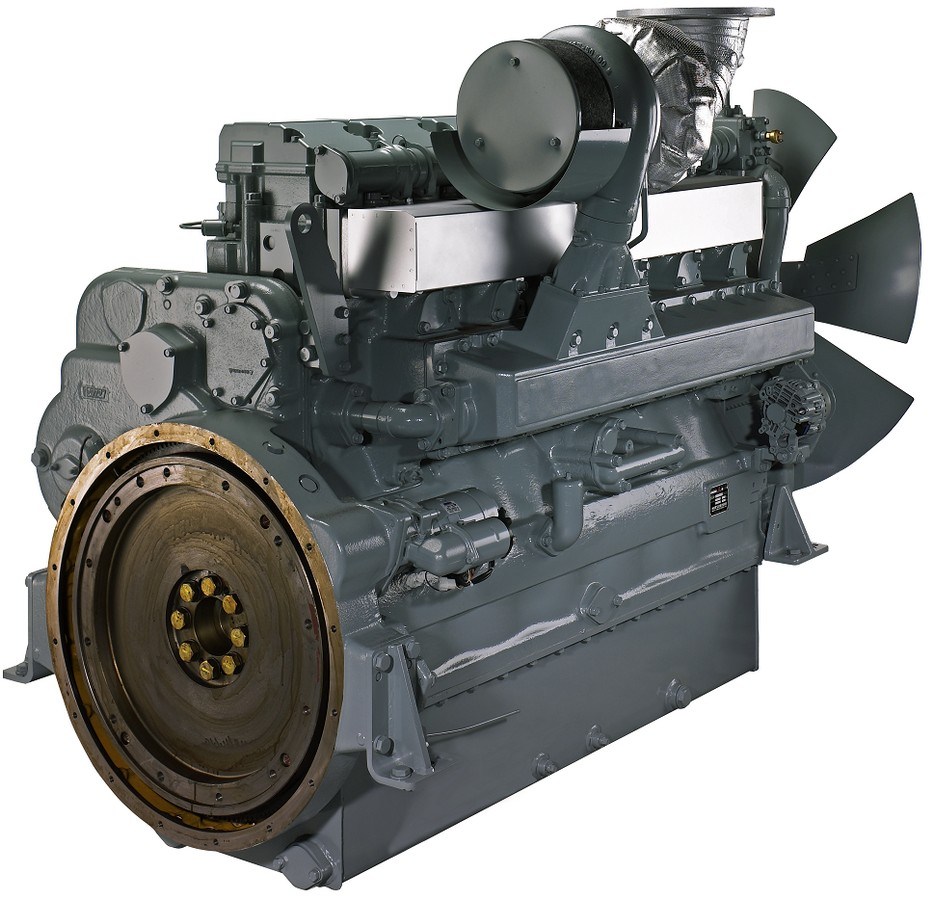

- Двигатель Mitsubishi S6R2-PTAA: шестицилиндровый рядный дизель рабочим объемом 30 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
- Характеристики двигателя: максимальная механическая мощность составляет 710 кВт, объем масляной системы — 94 л. При планировании обслуживания учитывают регламент Mitsubishi, условия эксплуатации и продолжительность работы электростанции.
- Генераторная часть: предусмотрены варианты альтернаторов Mecc Alte ECO43-2SN/4, Stamford HC6H, Leroy Somer LSA 49.1 L10 и Marelli MJB 400 MA4. Конкретное исполнение выбирают с учетом пусковых характеристик насосного оборудования и требований к регулированию напряжения.
- Расход топлива: 138 л/ч при 75% нагрузке и 184 л/ч при полной нагрузке. Эти значения используют для предварительного расчета потребности в дизельном топливе и планирования продолжительности резервного электроснабжения.
- Габариты и масса: размеры 4025x1810x1955 мм, масса 8500 кг. Электростанция представлена в открытом исполнении с ручным запуском. Контейнер, шасси, АВР, дополнительный топливный бак и система SCADA доступны как дополнительные опции.
Практический сценарий выбора
В спортивном комплексе с бассейном Mitsubishi MGS0700B может обеспечивать резервное питание циркуляционных насосов, систем фильтрации и водоподготовки, приточно-вытяжной вентиляции, осушителей воздуха, освещения и инженерной автоматики. При отключении внешней сети важно сохранить работу противопожарных систем, аварийного освещения и оборудования, необходимого для безопасного пребывания посетителей. Для бассейнов дополнительно учитывают поддержание циркуляции воды и контроль параметров микроклимата, поскольку длительная остановка вентиляции и осушения может привести к повышению влажности в помещениях. Особенность такого объекта заключается в сочетании насосного оборудования, вентиляционных агрегатов и систем климатического регулирования с различными режимами работы. Поэтому резервируемые потребители разделяют по приоритетам, а последовательность их подключения согласовывают с допустимыми ступенями нагрузки генератора.
- Рассчитать нагрузку водоподготовки: определить потребление циркуляционных насосов, фильтрационных установок, оборудования дозирования реагентов, систем подогрева воды и автоматики с учетом расчетных режимов работы.
- Проверить пусковые токи: оценить запуск насосных агрегатов, вентиляторов и компрессоров осушителей воздуха. Учесть характеристики частотных преобразователей, устройств плавного пуска и допустимые провалы напряжения.
- Выделить системы безопасности: определить потребителей противопожарной защиты, аварийного освещения, оповещения, связи и контроля доступа, которым необходимо резервное электроснабжение в первую очередь.
- Согласовать работу климатического оборудования: определить, какие вентиляционные установки, осушители и системы регулирования температуры должны продолжать работу при отключении сети. Предусмотреть поэтапное подключение оборудования для ограничения пусковых нагрузок.
- Организовать автоматическое резервирование: предусмотреть АВР и при необходимости ИБП для контроллеров водоподготовки, систем мониторинга и оборудования безопасности. Проверить последовательность восстановления питания насосов, вентиляции и вспомогательных установок.
- Подготовить условия размещения: рассчитать запас топлива по фактической нагрузке, предусмотреть вентиляцию, отвод выхлопных газов, шумозащиту и противопожарные мероприятия. При размещении ДГУ учитывать влажность окружающей среды, доступ для обслуживания и расположение электростанции относительно помещений бассейна.
Для сравнения характеристик и подбора оборудования соответствующей мощности рассмотрите дизельные электростанции 640 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию Mitsubishi MGS0700B с учетом нагрузки систем водоподготовки, вентиляции, пусковых токов, требований к резервированию и условий размещения ДГУ.
