Поставка ДЭС 600 кВт и ПНР для строительной компании

Общая мощность	600 кВт
Заказчик	Строительная компания
Фото
Задача	Предложить резервный источник электроснабжения средней мощности в контейнерном исполнении для объекта Заказчика в формате «под ключ», с учетом места поставки и климатических особенностей.
Решение	Поставка дизельной электростанции мощностью 600 кВт в контейнере из сэндвич-панелей и проведение полного спектра пусконаладочных работ.

В соответствии с техническим заданием было предложено оптимальное и экономичное решение, позволившее решить главные задачи проекта, и при этом сделать его максимально выгодным для Заказчика.

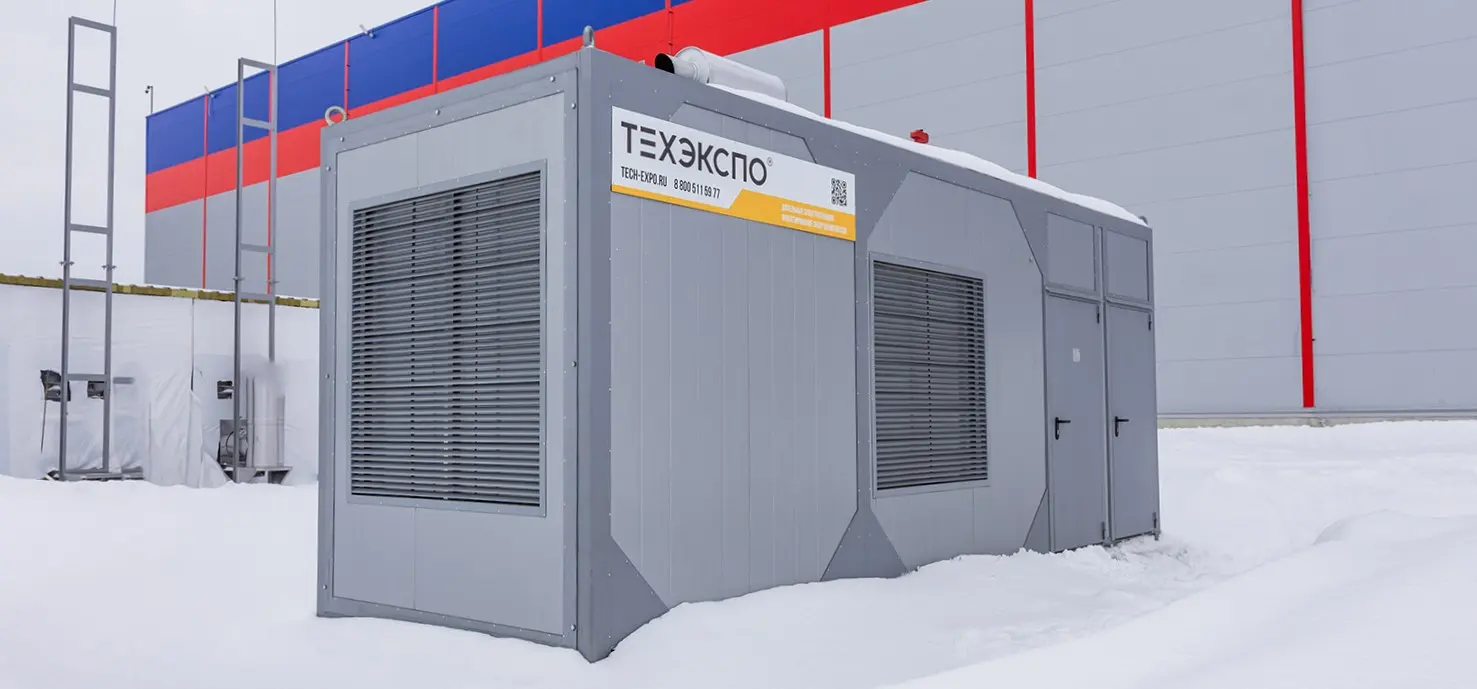

В качестве резервного источника питания была выбрана дизель-генераторная установка ТЭ.600С-Т400-2РН производства «Техэкспо» номинальной мощностью 600 кВт: расход топлива при 75%-ой нагрузке составляет 148 л/ч. ДГУ была поставлена в облегченном контейнере ПБК из сэндвич-панелей с утеплителем 50 мм, что позволило удешевить поставку, но тем не менее защитить оборудование от негативных факторов окружающей среды.

Характеристики ТЭ.600С-Т400-2РН

• Основная мощность — 600 кВт / 750 кВА

• Резервная мощность — 660 кВт / 825 кВА

• Номинальная сила тока — 1083 А

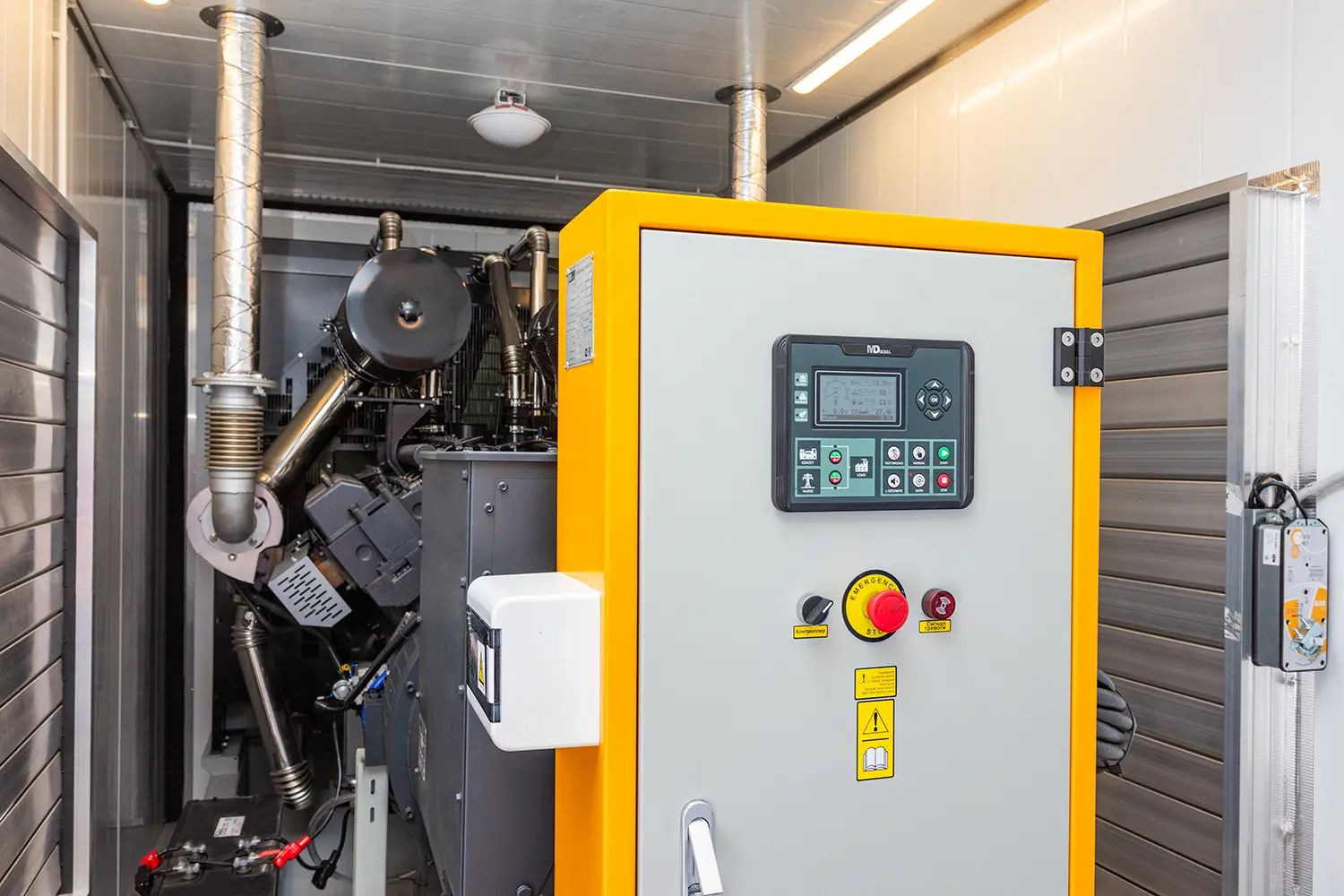

• Панель управления ДГУ MD 52DR MK3

• Габариты (ДхШхВ) — 3580х1740х2440 мм

• Масса, сухая — 4 790 кг

• Топливный бак в раме — 1100 л

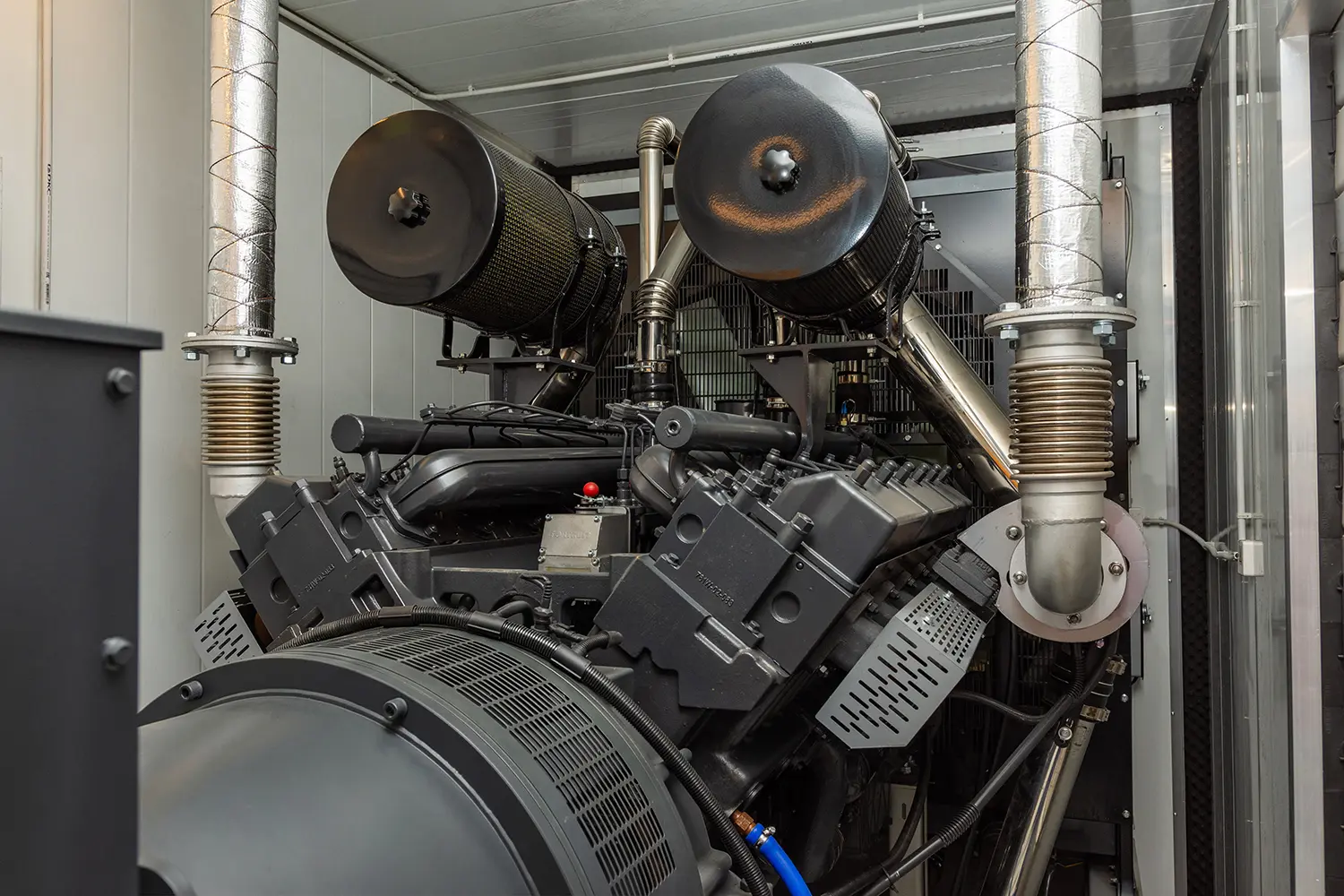

Характеристики двигателя MD Diesel

• Модель — MDW 840 12VTE

• Страна производства — Китай

• Частота вращения — 1500 об/мин

• Объем двигателя 28.3 л.

• Число цилиндров и их расположение — 12 / V-образный

• Характеристики генератора

• Модель — MD-SA-600 (В)

• Тип — синхронный

• Количество фаз — 3

• Частота — 50 Гц

• Выходное напряжение — 400 В

Характеристики контейнера

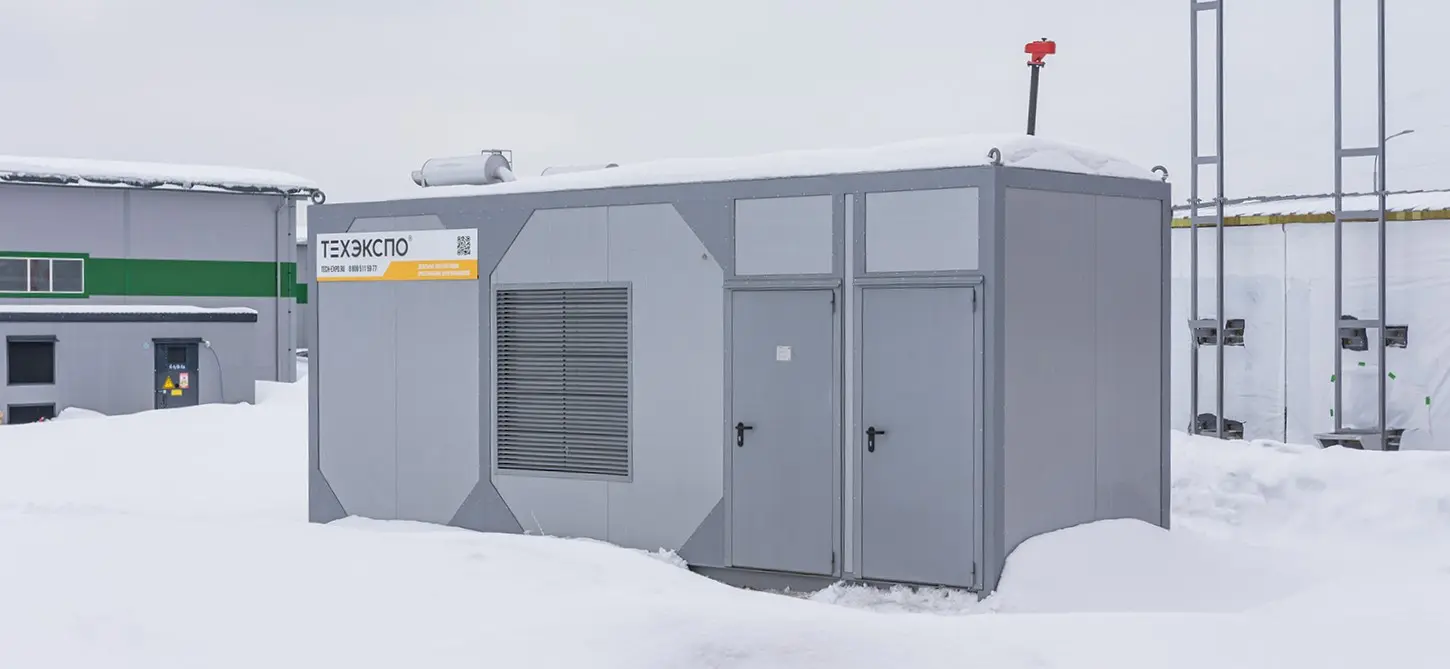

Тип контейнера — ПБК-7В, утеплитель 50 мм., температурный режим от -40 до +40 С°, габариты (ДхШхВ) — 7000х2300х2965 мм.

Контейнер снабжен системами освещения (основное и аварийное), безопасности (автоматические системы сигнализации (ОПС) и порошкового пожаротушения (АСПТ)), вентиляции (приточно-вытяжная вентиляция на базе клапанов (УВК)), отопления (электроконвекторы (220В) с термостатами), электроснабжения (щит собственных нужд (ЩСН)), топливная и газовыхлопа (трубопровод и промышленный глушитель)

ПНР

Чтобы выполнить проект под ключ, специалисты «Техэкспо» провели полный спектр необходимых пусконаладочных работ, включая пуск ДГУ на холостом ходу, проверку работы аварийных защит ДГУ по кнопке аварийной остановки, проверку работы силового шкафа с автоматическим выключателем и проверка работы ДГУ под нагрузкой с возможностью выдачи нагрузки от 10% до 110% от номинальной мощности ДГУ.

Гарантия

Гарантийный срок на оборудование и выполненные по проекту работы составил 12 месяцев или 1000 моточасов.

• Фотогалерея
• Чертежи

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 1 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 2 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 3 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 4 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 5 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 6 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 7 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 8 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 9 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 10 из 26

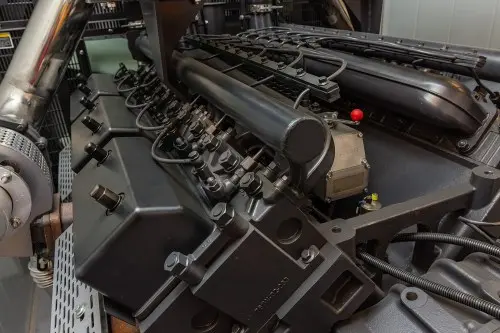

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 11 из 26

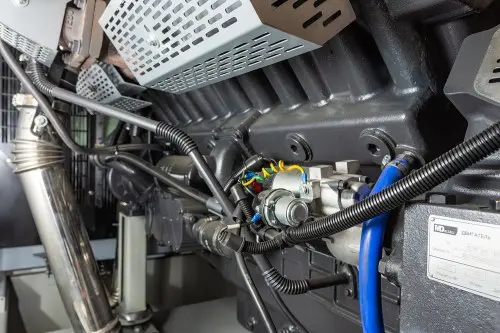

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 12 из 26

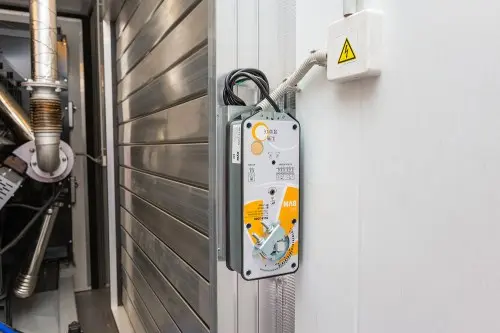

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 13 из 26

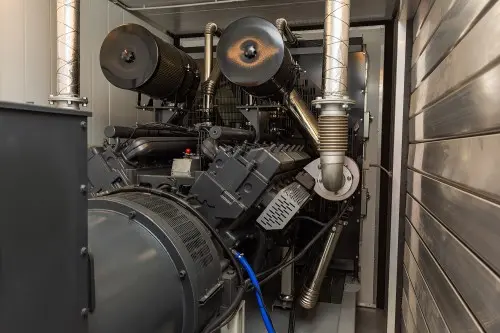

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 14 из 26

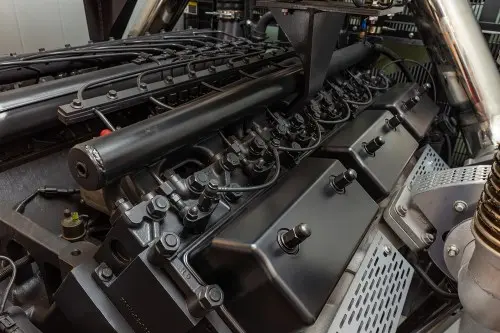

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 15 из 26

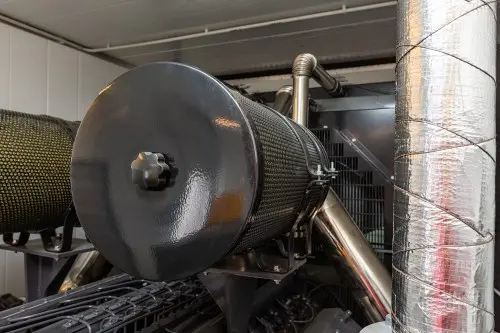

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 16 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 17 из 26

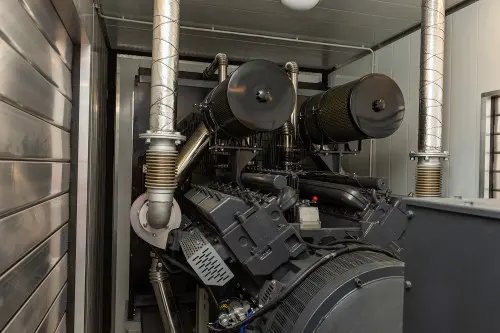

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 18 из 26

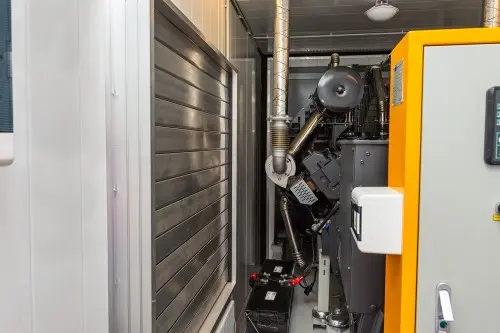

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 19 из 26

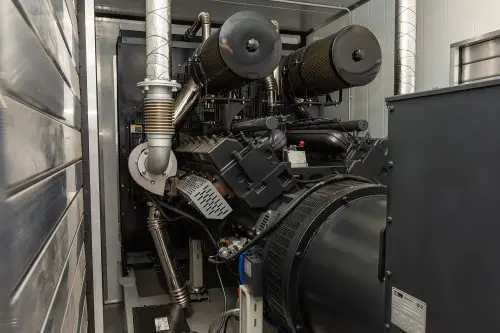

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 20 из 26

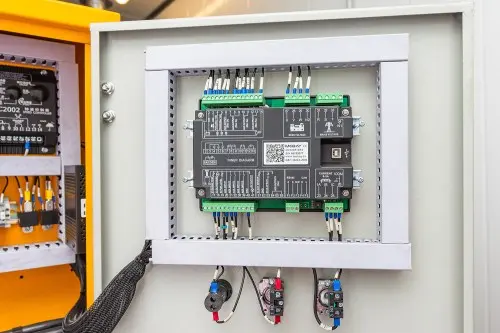

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 21 из 26

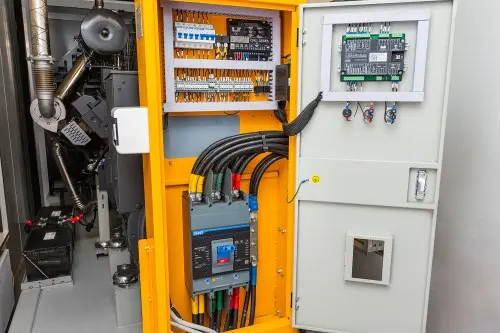

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 22 из 26

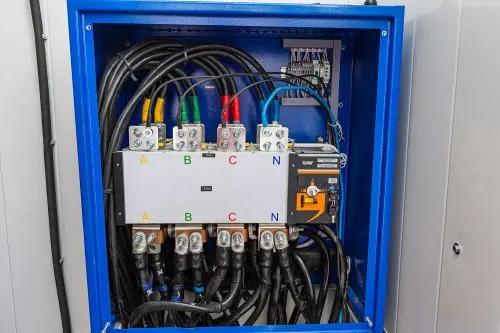

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 23 из 26

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 24 из 26

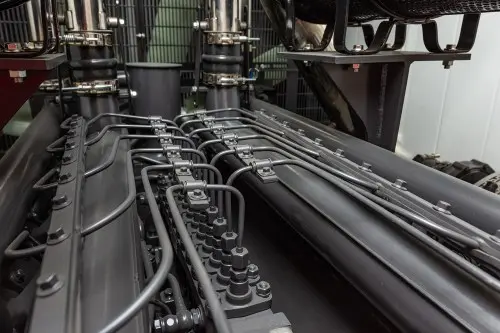

Поставка ДЭС 600 кВт и ПНР для строительной компании – фото 25 из 26
