Поставка контейнерной ДЭС 730 кВт для горнодобывающей компании в Якутске
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

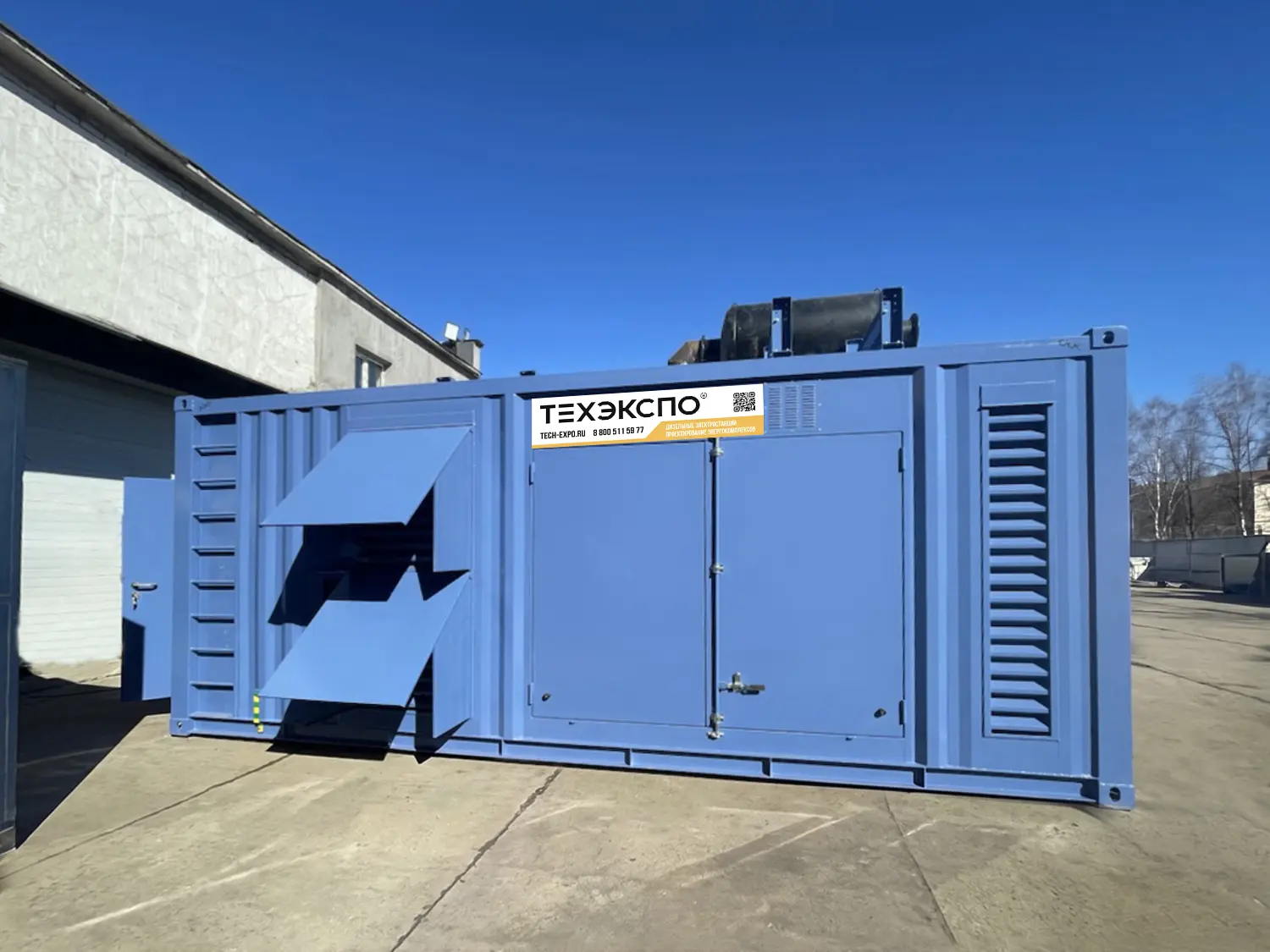

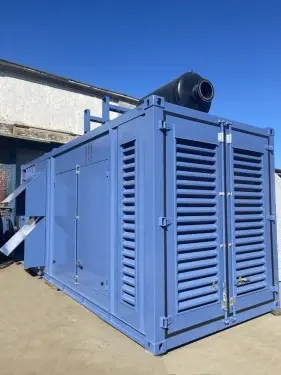

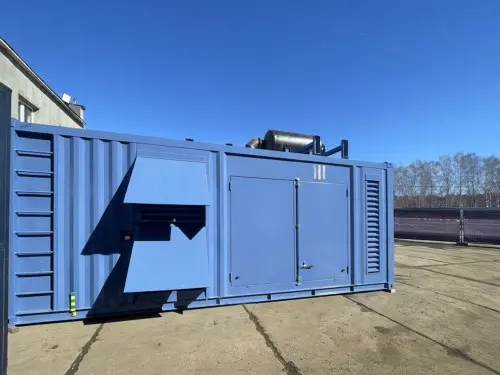

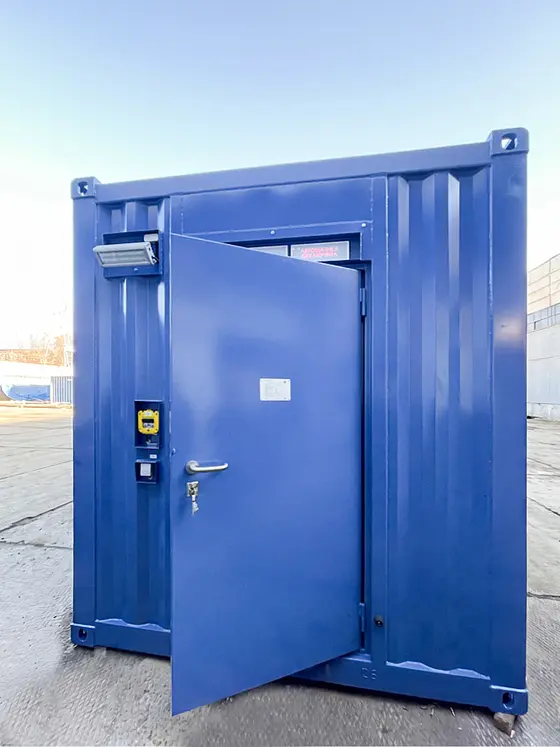

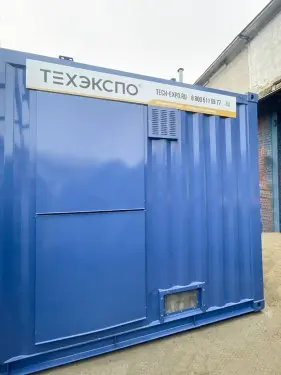

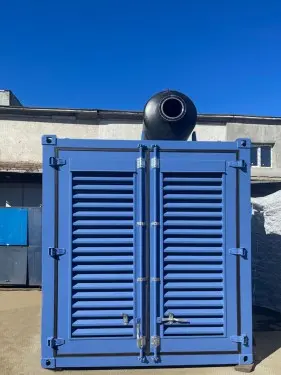

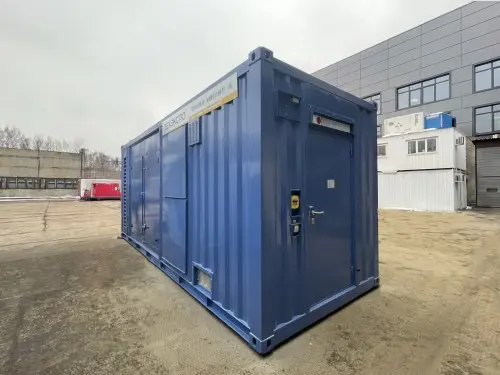

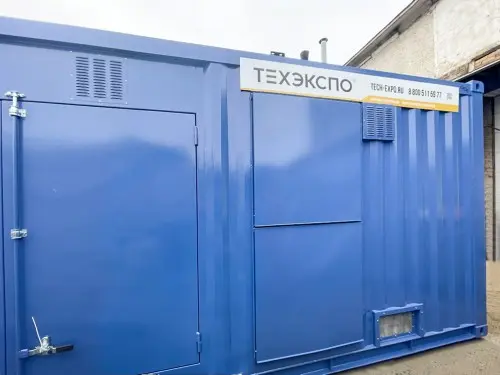

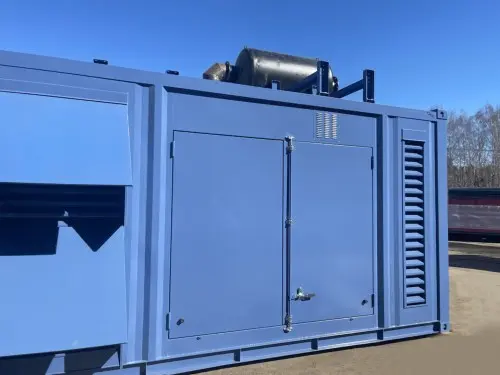

В состав проекта был включен дизельный генератор ТЭ.700С-Т400-2РН в цельносварном блок-контейнере 6000х2500х2500 мм.
Номинальная мощность оборудования, кВт — 730

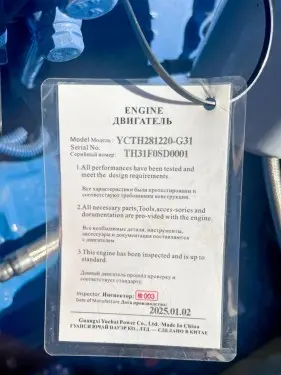

Двигатель: Yuchai YCTH281220-G31, Китай

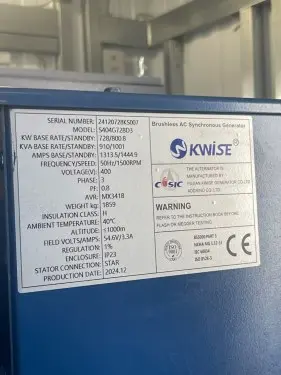

Генератор: Kwise / S404G728D3 с системой возбуждения PMG
Радиатор: механический, на раме, медный
Бак в раме ДГУ: 990 л, рассчитан на 5 часов автономной работы
ЗИП: на 6000 м/ч
Диагностическое оборудование: преобразователь, тестер, ноутбук
Также в процессе реализации проекта было важно учесть, что оборудование будет работать на высоте 1200 м над уровнем моря: в связи с чем специалисты «Техэкспо Инжиниринг» предусмотрели возможности для корректной работы ДГУ с учетом пониженных давления и концентрации кислорода в атмосфере.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки

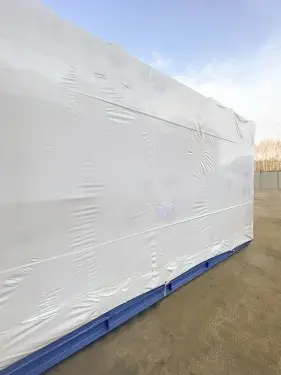

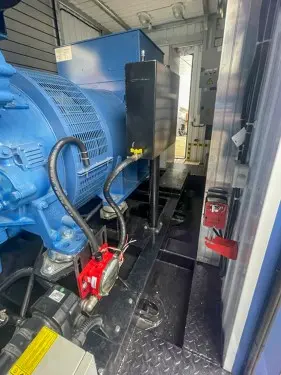

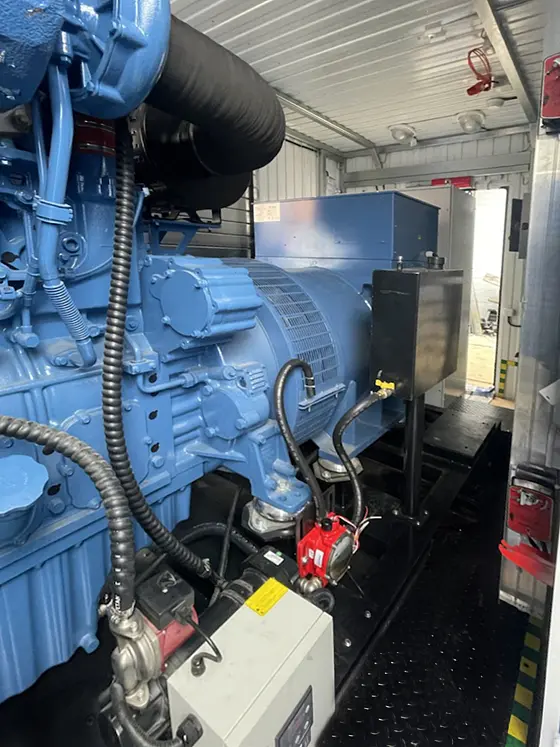

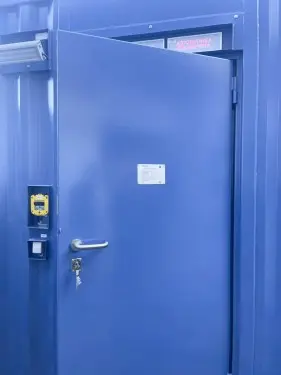

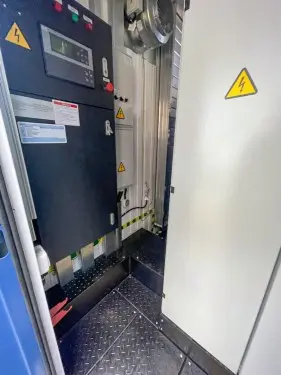

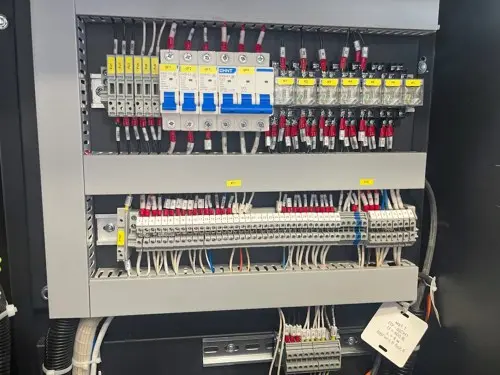

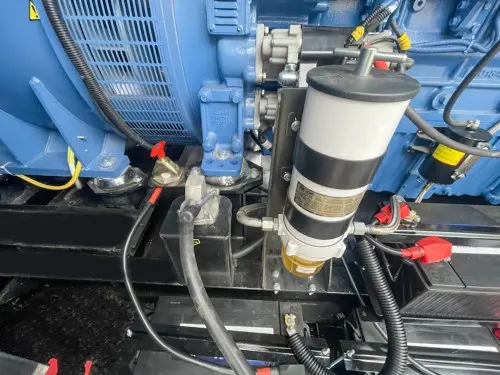

Фотогалерея
46
Детали проекта

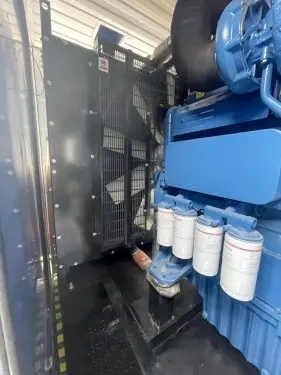

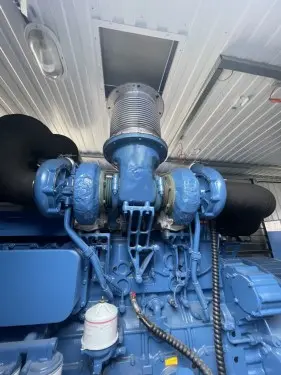

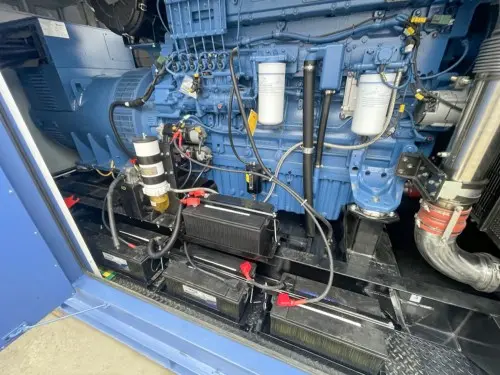

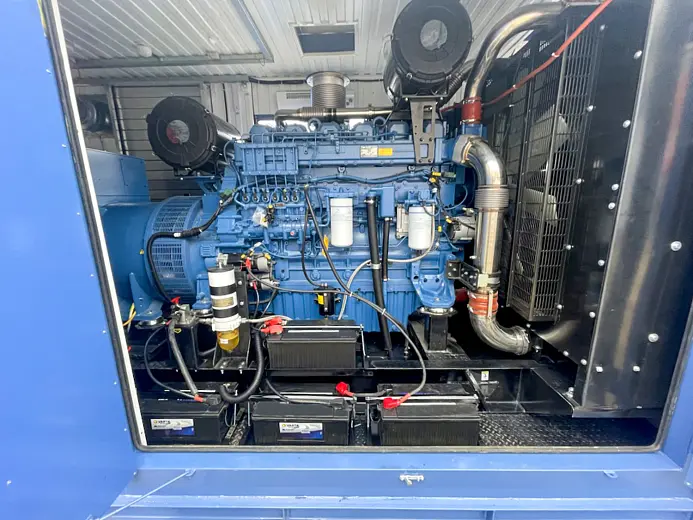

Дизельный генератор с двигателем Yuchai:

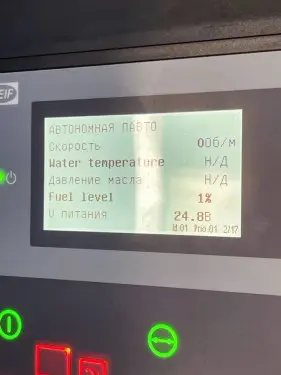

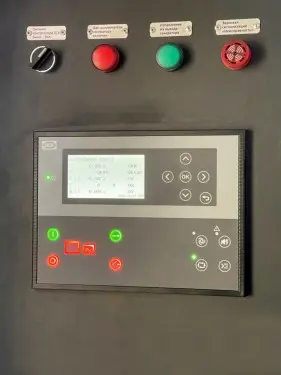

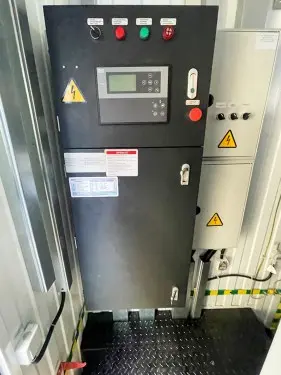

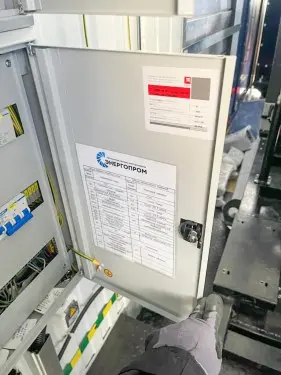

- панель управления на базе контроллера Deif AGC-150;

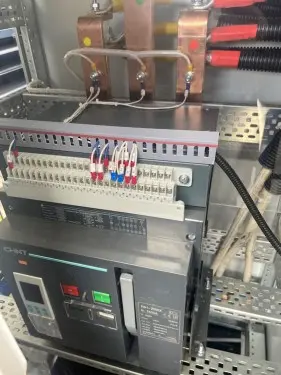

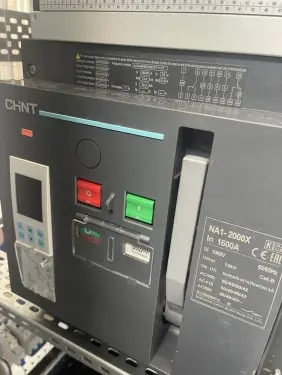

- автомат защиты генератора Chint с мотором;
- подогреватель охлаждающей жидкости 220В;

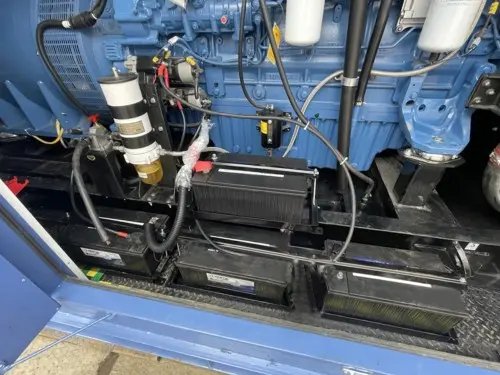

- аккумуляторная батарея;
- подзарядка АКБ 220В;

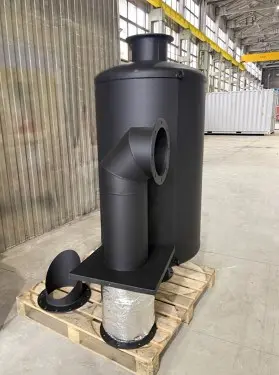

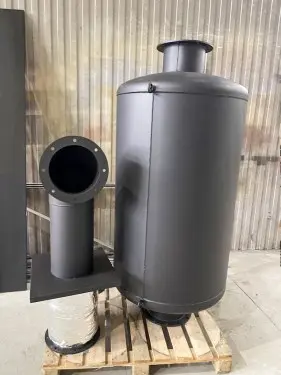

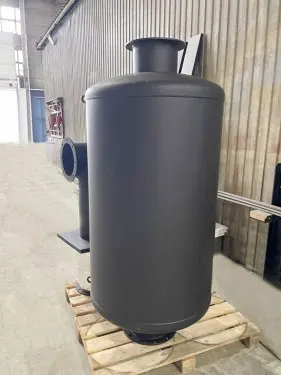

- промышленный глушитель;
- насос для откачки масла из картера двигателя.
Основные характеристики ДЭС:
- основная мощность (Prime Power), кВт/кВА — 730 / 912,5;
- резервная мощность (Stand-by power), кВт/кВА — 803 / 1003;
- номинальное / выходное напряжение, В — 400 / 230;
- номинальная частота выходного напряжения, Гц — 50;
- частота вращения двигателя, об/мин — 1500;
- расход топлива при нагрузке 100 %, л/ч — 201;
- расход топлива при нагрузке 75 %, л/ч — 159;
- расход топлива при нагрузке 50 %, л/ч — 109.
Габариты:
- длина / ширина / высота, мм — 4300х2000х2274;
- сухой вес, кг — 6500;
- емкость штатного топливного бака, л — 990.
Характеристики двигателя:
- рабочий объём двигателя, л — 28,14;
- количество, расположение цилиндров — 6, рядный;
- вид наддува воздуха — турбонаддув;
- система впрыска топлива — прямой впрыск, насос-форсунки с электронным управлением;
- охлаждение — жидкостное;
- регулятор частоты вращения двигателя — электронный;
- напряжение системы управления, В — 24;
- общий объем масла, л / общий объем антифриза, л — 110 / 214.
Характеристики генератора:
- автоматический регулятор напряжения — электронный;
- допустимый ток короткого замыкания — 300%, 10 сек;
- допустимая перегрузка по току до 10 сек — 300%.
Полный перечень выполненных работ по проекту
- Разработка рабочей конструкторской документации на поставленное оборудование;

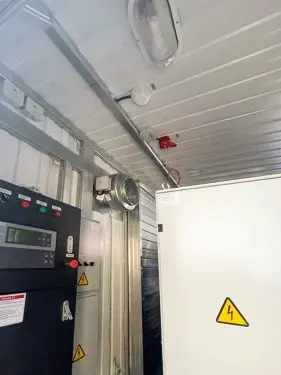

- изготовление контейнера с технологическими системами для ДГУ;
- испытания ДЭС под нагрузкой от 0 до 110% от номинальной мощности с шагом 25% с проверкой всех систем;

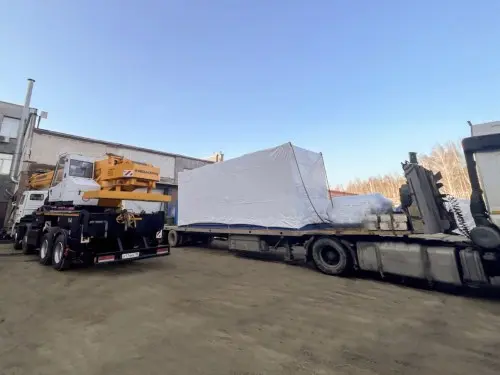

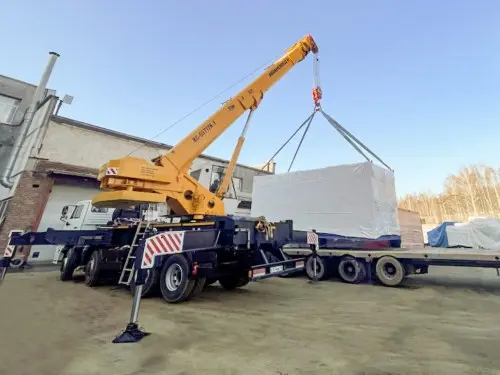

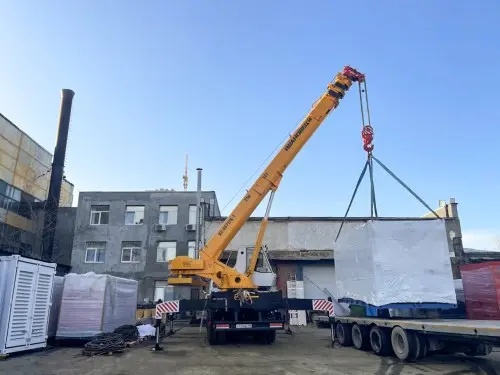

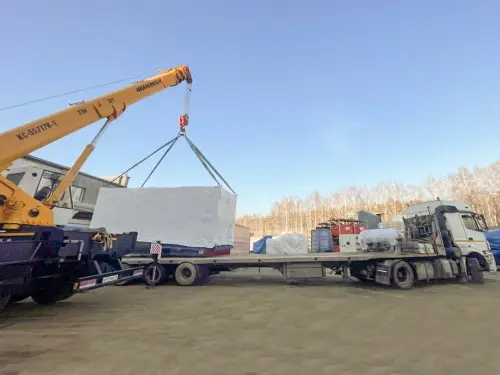

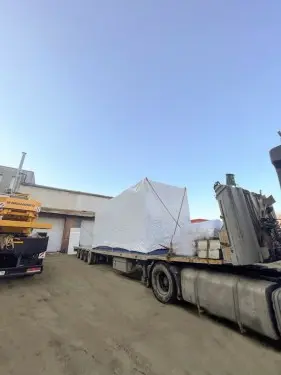

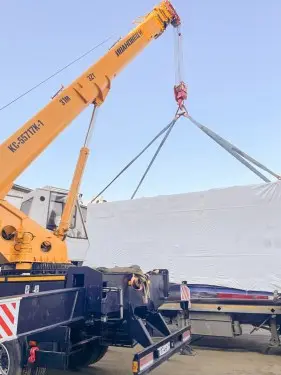

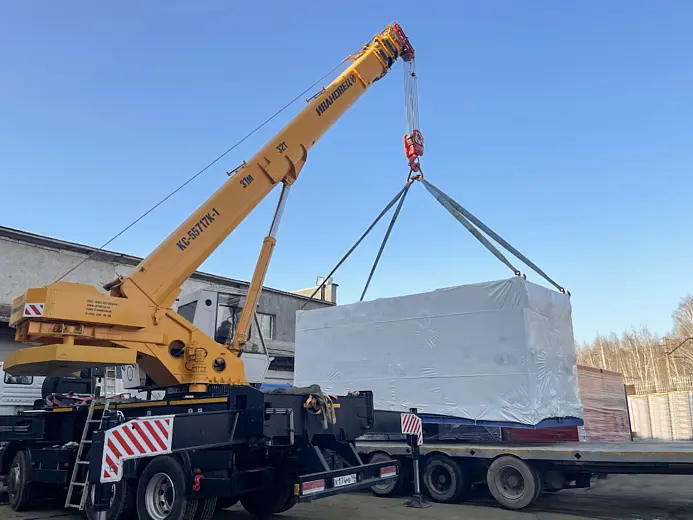

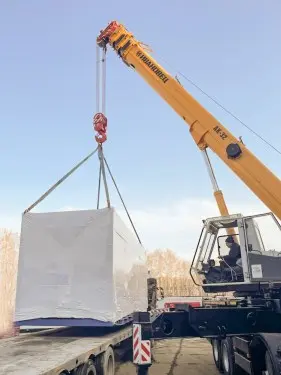

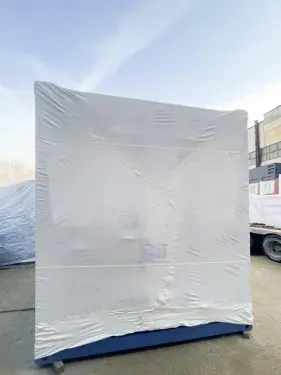

- доставка оборудования по месту его эксплуатации;
- пуско-наладочные работы ДЭС и настройка SCADA.
Гарантия, ПНР, ШМР
Гарантийный срок на поставленное оборудование с учетом работы в основном режиме составляет 12 месяцев с даты ввода в эксплуатацию, или 2000 моточасов.
Сервисное обслуживание оборудования производится по схеме:
- замена масляного фильтра — после первых 250 м/ч работы, и далее каждые 500 м/ч;
- замена масла — после первых 250 м/ч работы, и далее каждые 500 м/ч;
- замена воздушного фильтра — каждые 1000 м/ч работы;
- замена топливного фильтра — после первых 250 м/ч работы, и далее каждые 500 м/ч;
- замена приводного ремня — каждые 1000 м/ч;
- замена охлаждающей жидкости — каждые 2000 м/ч или один раз в два года.

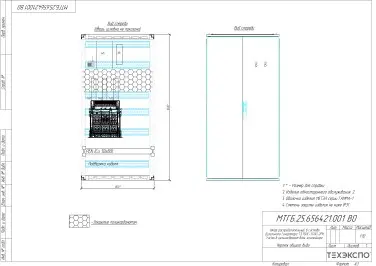

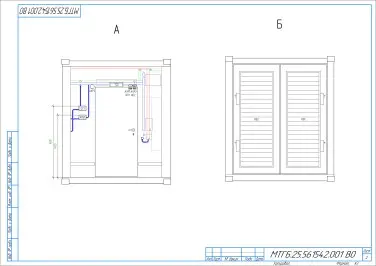

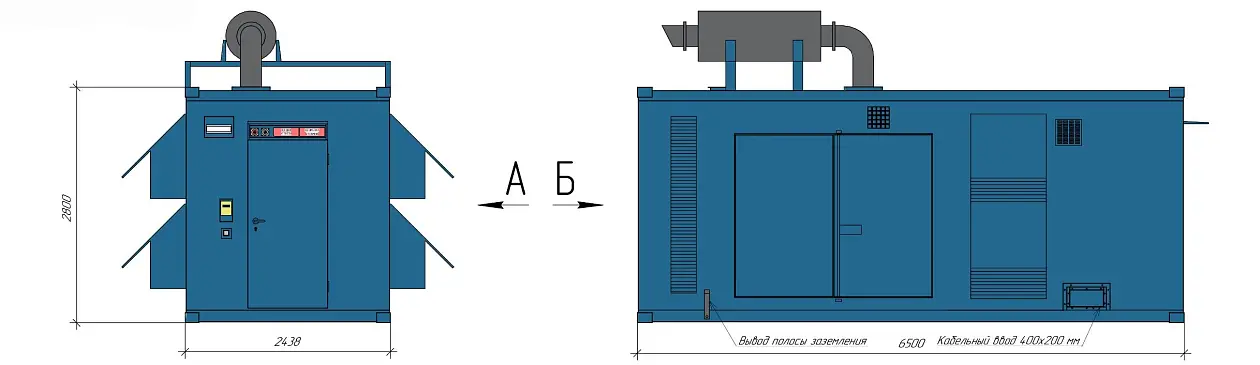

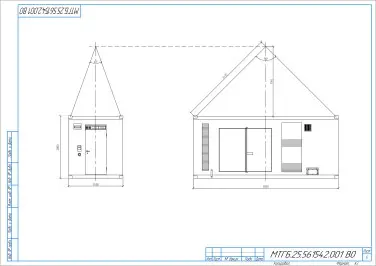

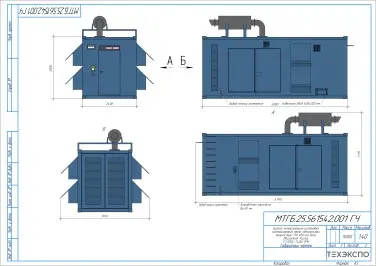

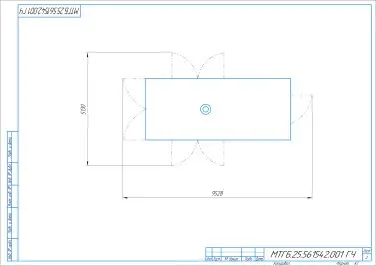

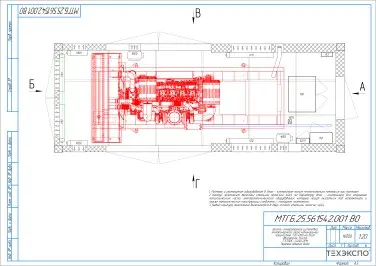

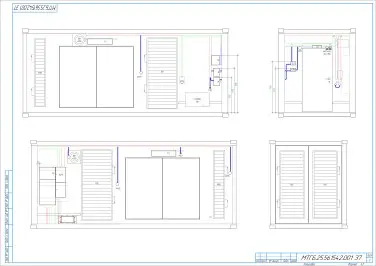

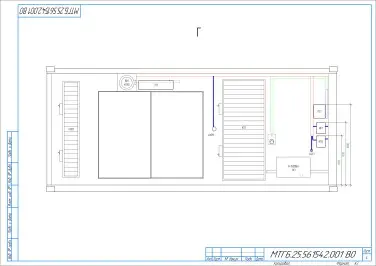

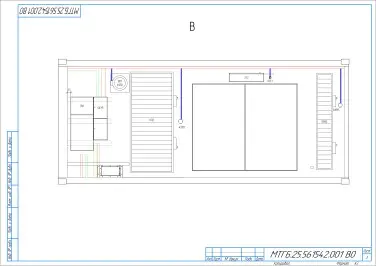

Чертежи
