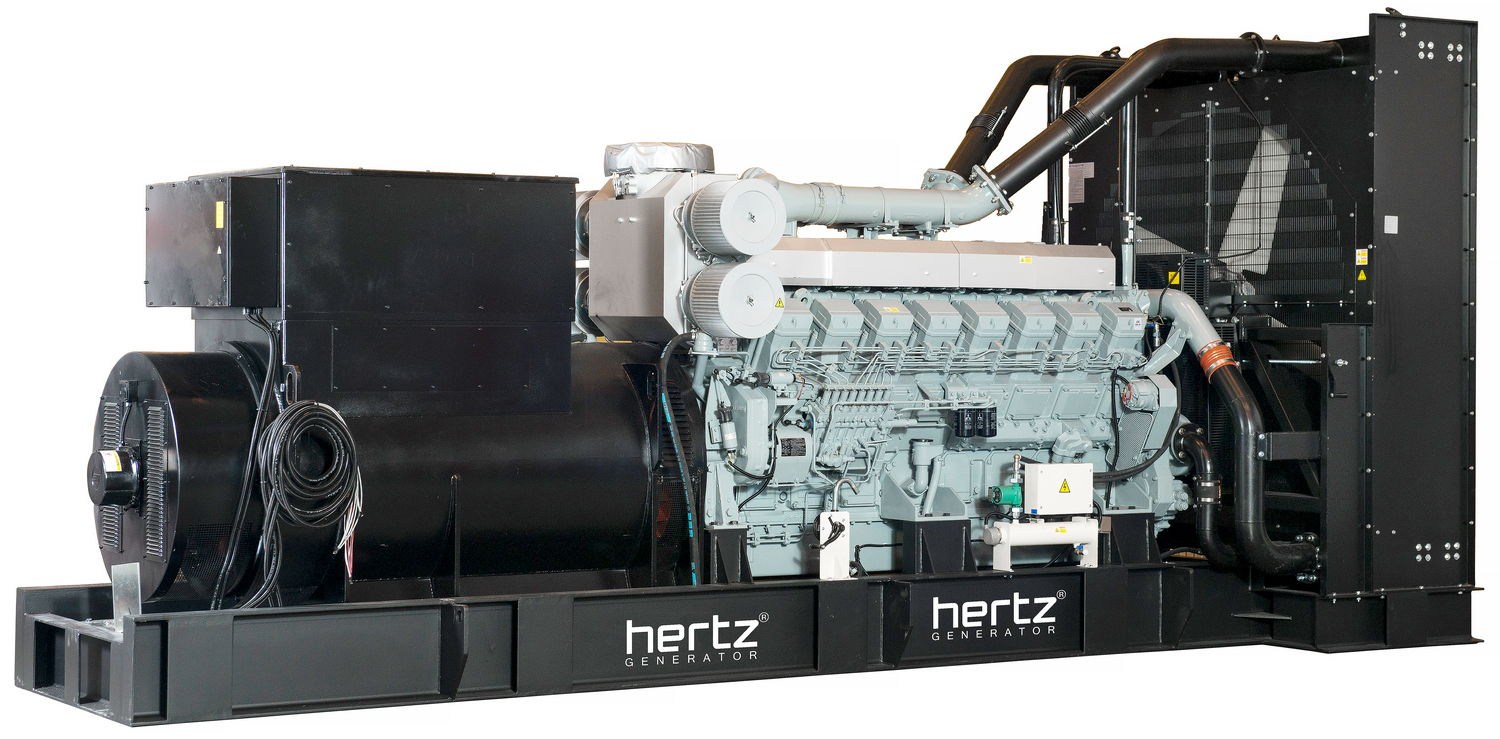

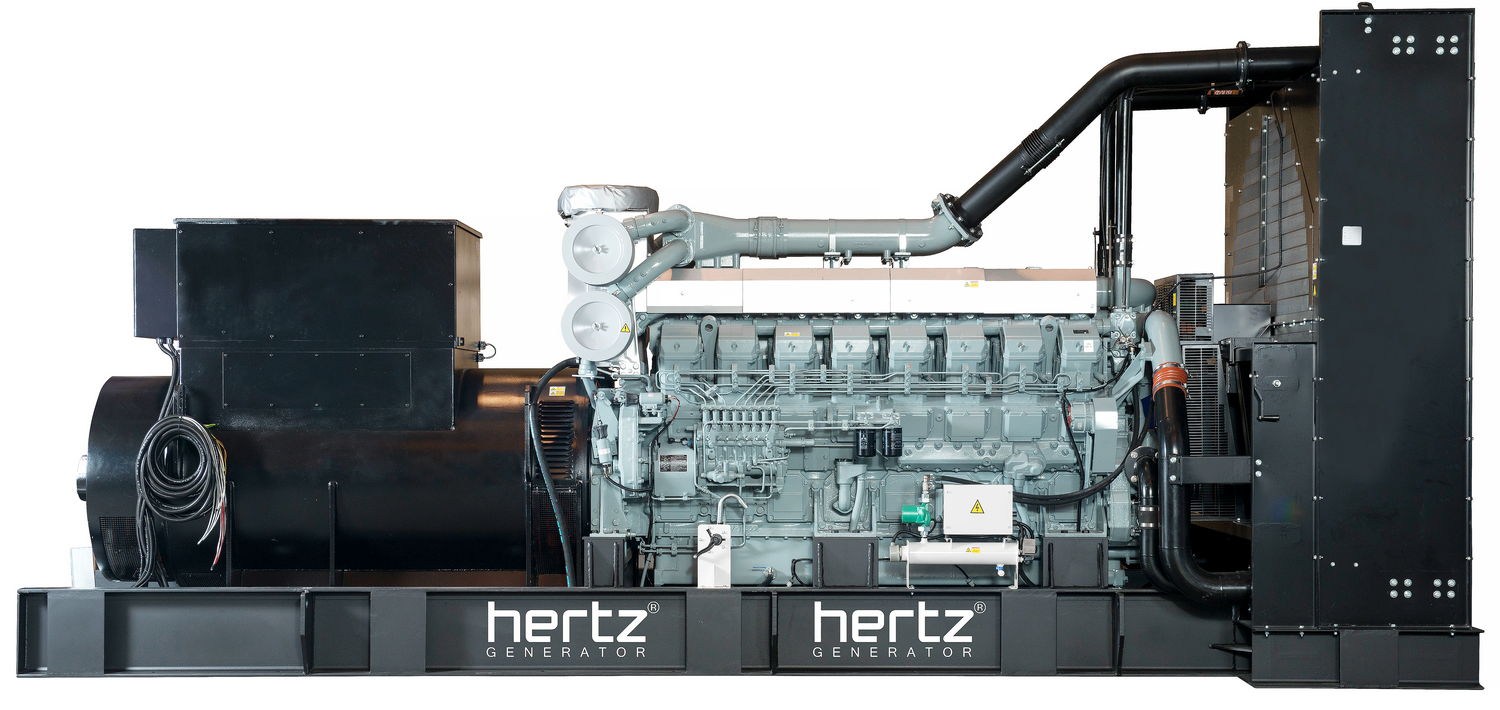

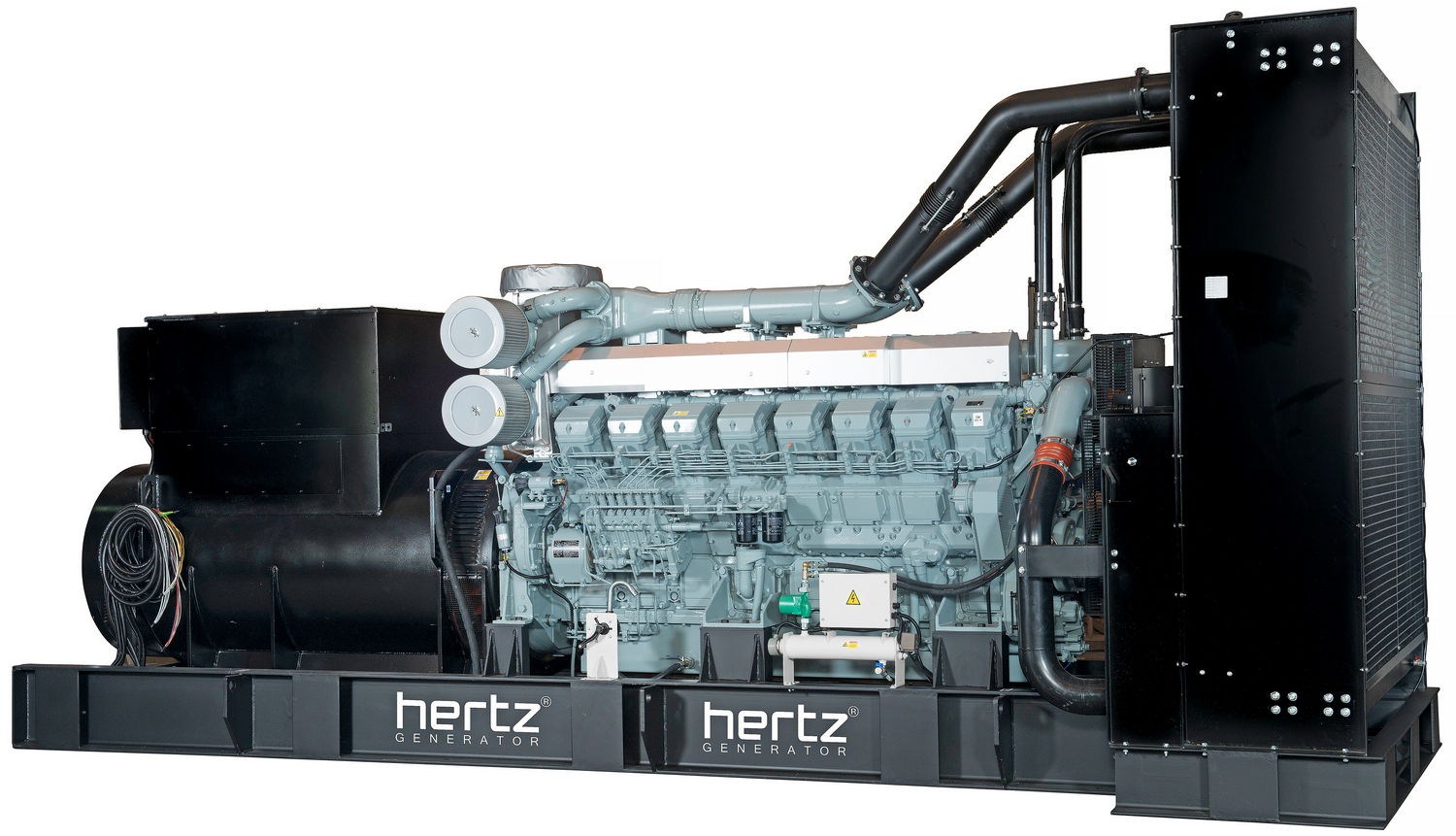

Дизельная электростанция (ДГУ) HERTZ HG2200ML (1600 кВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

Hertz - массовый турецкий вариант, близкий по классу к Teksan и часто построенный на Doosan. Подходит для стандартного промышленного резерва, когда важны цена, доступность и проверенная типовая комплектация.

Производитель: HERTZ (Турция)
Номинальная мощность: 1600 кВт / 2000 кВА
Максимальная мощность: 1760 кВт / 2200 кВА
Двигатель: Mitsubishi S16R-PTAA2 (Япония)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
Цена с НДС 120 681 740 руб.
Запросить КП В корзину

Технические характеристики

Двигатель Mitsubishi S16R-PTAA2

Объём двигателя, л65.4
СтранаЯпония
Максимальная мощность, кВт1895.00
Объём масляной системы, л230.00
Расположение цилиндров16, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час413.2
Расход топлива при 75% нагрузке, л/час310
Макс. автономия (при нагрузке 100%), ч5.9
Макс. автономия (при нагрузке 75%), ч7.9
Альтернатор Leroy Somer LSA52.3S6

Генератор переменного тока

Габариты ДЭС

Габариты, мм 5840x2205x2730
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 13500

Прочее

Номинальная мощность 1600
Двигатель Mitsubishi
Расход топлива при 100% нагрузке, л/час 413.2
Расход топлива при 75% нагрузке, л/час 310

Фотографии двигателя Mitsubishi S16R-PTAA2

Краткое позиционирование модели

Дизельная электростанция HERTZ HG2200ML номинальной мощностью 1600 кВт (2000 кВА) турецкого производства оснащена шестнадцатицилиндровым V-образным двигателем Mitsubishi S16R-PTAA2 с жидкостным охлаждением. Максимальная мощность установки составляет 1760 кВт (2200 кВА). ДГУ может использоваться для резервного электроснабжения крупного железнодорожного вокзала, где необходимо поддерживать работу инженерных систем, пассажирских зон, оборудования связи и диспетчеризации. При подборе учитывают нагрузку вентиляции, лифтов, эскалаторов, систем освещения и безопасности, а также допустимое время перерыва питания. Аналогичные требования к надежности возникают при организации резервного электроснабжения объектов коммунальной и аварийной инфраструктуры.

Номинальная мощность 1600 кВт: соответствует полной мощности 2000 кВА. Максимальная мощность 1760 кВт (2200 кВА) учитывается при проектировании резервного электроснабжения с соблюдением допустимых режимов эксплуатации.
Двигатель Mitsubishi S16R-PTAA2: шестнадцатицилиндровый V-образный дизель рабочим объемом 65,4 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
Генераторная часть: в техническом каталоге HERTZ для исполнения HG2200 с двигателем Mitsubishi S16R-PTAA2 предусмотрен альтернатор Marelli MJB500SC4. Окончательный состав генераторного оборудования согласовывают при заказе.
Электрические нагрузки: при подборе установки учитывают пусковые токи вентиляционных агрегатов, насосов, лифтового оборудования и других электродвигателей, а также характеристики частотных преобразователей.
Дополнительное оснащение: для автоматического резервирования можно предусмотреть АВР, систему удаленного мониторинга, контейнерное исполнение и дополнительное топливное оборудование. Их состав определяется проектом и согласовывается отдельно.
Габариты и масса: размеры открытого исполнения составляют 5840x2205x2730 мм. В техническом каталоге HERTZ для соответствующего исполнения HG2200 приведена масса 13500 кг. Параметры учитывают при проектировании основания, организации монтажа и обеспечении доступа для обслуживания.

Практический сценарий выбора

На крупном железнодорожном вокзале HERTZ HG2200ML может обеспечивать резервное питание вентиляционных установок, насосов водоснабжения, освещения пассажирских зон, информационных табло, систем связи, диспетчеризации и оборудования управления инженерными сетями. При отключении внешнего электроснабжения важно сохранить работу противопожарных систем, аварийного освещения, оповещения пассажиров и средств контроля доступа. При этом лифты и эскалаторы должны переходить в предусмотренные проектом безопасные режимы. Особенность вокзального комплекса заключается в изменяющейся нагрузке: во время прибытия и отправления поездов возрастает использование пассажирского оборудования, вентиляции и освещения. Поэтому резервируемые потребители распределяют по приоритетам, а мощность ДГУ проверяют с учетом пусковых токов и последовательности восстановления питания.

Рассчитать нагрузку пассажирской инфраструктуры: определить потребление вентиляции, насосных установок, освещения, информационных систем, лифтов, эскалаторов и оборудования диспетчеризации с учетом одновременной работы.
Проверить пусковые характеристики: оценить токи запуска электродвигателей вентиляционных установок и насосов, особенности частотных преобразователей и допустимые ступени подключения нагрузки.
Обеспечить питание систем безопасности: выделить противопожарную автоматику, дымоудаление, аварийное освещение, оповещение, связь и оборудование, необходимое для безопасной эвакуации пассажиров.
Согласовать работу пассажирского оборудования: определить порядок безопасной остановки эскалаторов, режимы лифтов и необходимость резервного питания информационных табло, турникетов и систем контроля доступа.
Организовать автоматическое переключение: предусмотреть АВР и при необходимости ИБП для серверов, систем диспетчеризации и связи. После запуска генератора обеспечить последовательное подключение инженерных потребителей без превышения допустимой нагрузки.
Подготовить условия размещения: рассчитать необходимый запас топлива по фактическому профилю нагрузки, предусмотреть вентиляцию, отвод выхлопных газов, шумозащиту, противопожарные мероприятия и безопасное размещение оборудования относительно пассажирских зон.

Для сравнения характеристик и выбора оборудования аналогичной мощности рассмотрите дизельные электростанции 1600 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию HERTZ HG2200ML с учетом инженерных нагрузок вокзального комплекса, требований к резервированию, автоматизации и условий размещения электростанции.
