Краткое позиционирование модели

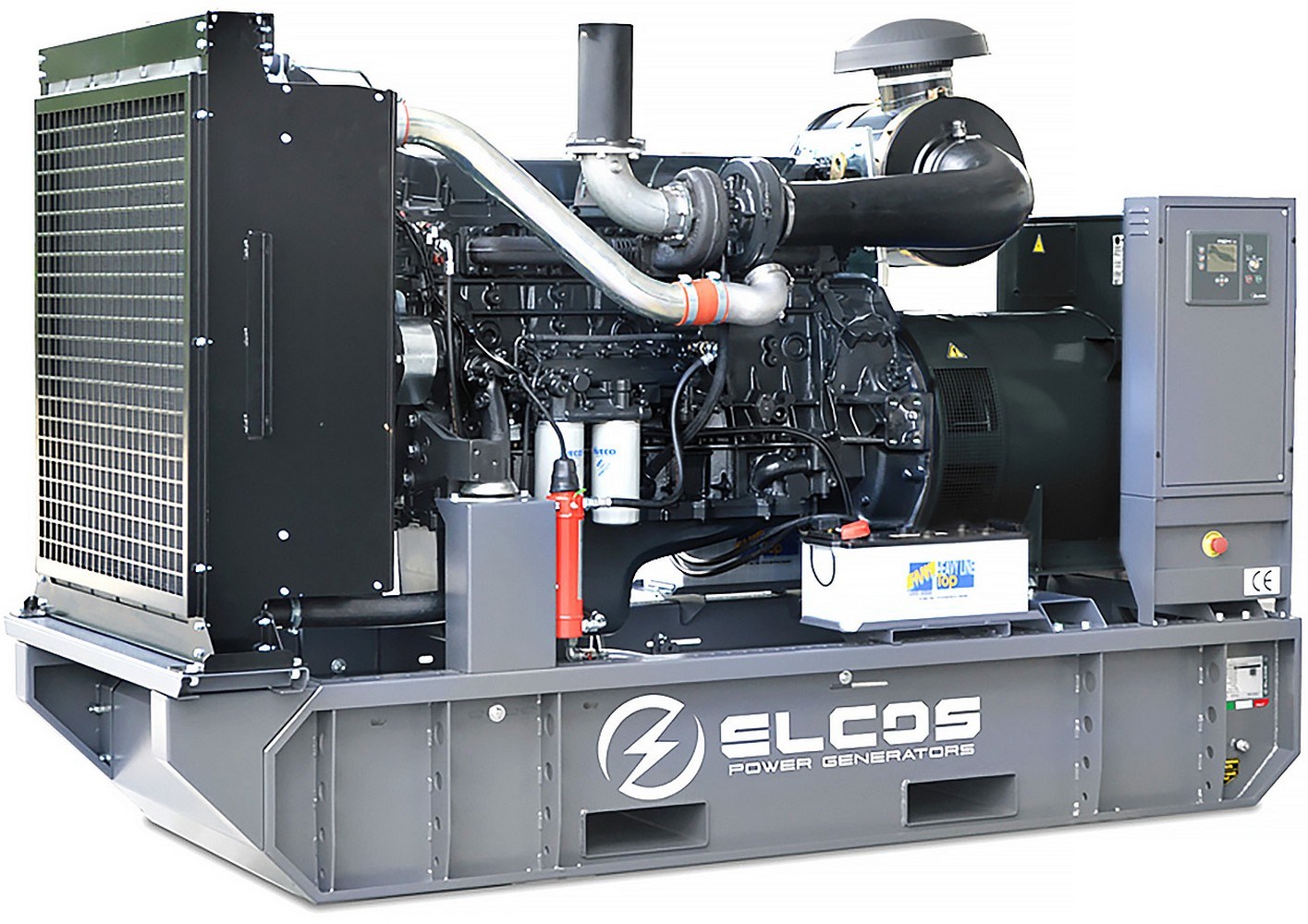

Elcos GE.DZ.350/315.BF — дизельная электростанция итальянского производства номинальной мощностью 255 кВт (319 кВА), оснащенная шестицилиндровым двигателем Deutz BF6M1015CG1 с жидкостным охлаждением. В зависимости от комплектации устанавливается альтернатор Mecc Alte ECO38-3L/4, Stamford HCI4E, Leroy Somer LSA 47.2 VS2 или Marelli MJB 315 SB4. Установка может использоваться для резервного электроснабжения собственных нужд распределительных подстанций, где необходимо поддерживать работу систем управления, охлаждения силовых трансформаторов и вспомогательного оборудования при отключении основного питания. В проектах резервного энергоснабжения объектов электроэнергетики ДГУ позволяет организовать отдельный источник питания для ответственных потребителей подстанционной инфраструктуры.
- Электрическая мощность: номинальные 255 кВт рассчитаны на питание выделенной группы потребителей собственных нужд подстанции. Максимальная мощность 280 кВт (350 кВА) предназначена для кратковременного режима и не должна учитываться как постоянная рабочая нагрузка.
- Двигатель Deutz BF6M1015CG1: рядный шестицилиндровый дизель рабочим объемом 11,9 л с частотой вращения 1500 об/мин и жидкостной системой охлаждения.
- Топливная автономность: расход составляет 46,6 л/ч при загрузке 75% и 62,1 л/ч при полной нагрузке. Продолжительность автономной работы в этих режимах достигает 12,9 и 9,7 часа соответственно.
- Автоматизация и управление: дополнительное оснащение АВР позволяет организовать автоматический переход на резервное электроснабжение. Интеграция SCADA обеспечивает возможность передачи параметров ДГУ и аварийных сигналов в диспетчерскую систему энергообъекта.
- Габариты и исполнение: размеры 3000×1350×2060 мм и масса 2503 кг учитываются при подготовке площадки и организации монтажа. Для наружной эксплуатации можно предусмотреть контейнерное исполнение, а для увеличения автономности — топливные емкости объемом 1000, 3000 или 5000 л.
Практический сценарий выбора
Elcos GE.DZ.350/315.BF можно рассматривать для резервирования собственных нужд узловой распределительной подстанции 110/10 кВ, обеспечивающей электроснабжение промышленного района или нескольких населенных пунктов. При потере основного источника питания собственных нужд необходимо сохранить работоспособность оперативных цепей, устройств связи и телемеханики, зарядных устройств аккумуляторных батарей, а также ответственных инженерных систем. В зависимости от конструкции подстанции дополнительную нагрузку могут создавать вентиляторы охлаждения силовых трансформаторов, насосы и электрообогрев оборудования. ДГУ мощностью 255 кВт используется для питания расчетных потребителей сети 0,4 кВ, а не для замещения мощности основных трансформаторов подстанции.
- Сформировать баланс собственных нужд: определить потребление устройств управления и телемеханики, зарядных агрегатов аккумуляторных батарей, систем связи, освещения и инженерного оборудования. Отдельно рассчитать нагрузку, которая должна сохраняться в аварийном режиме, и потребителей, допускающих временное отключение.
- Проверить нагрузку вспомогательных электродвигателей: учесть мощность вентиляторов и насосов охлаждения трансформаторов, вентиляционных установок и другого оборудования с электроприводами. При необходимости предусмотреть последовательный запуск агрегатов для ограничения пусковых токов и предотвращения недопустимого снижения напряжения.
- Обеспечить надежность оперативного питания: согласовать работу ДГУ с системой постоянного оперативного тока подстанции. Аккумуляторные батареи должны обеспечивать питание предусмотренных проектом цепей релейной защиты, автоматики и управления на время запуска генератора. После восстановления переменного напряжения необходимо проверить режим работы зарядных устройств.
- Разработать схему автоматического резервирования: при оснащении АВР определить условия запуска электростанции, порядок подключения секций собственных нужд и возврата на основной источник. Предусмотреть необходимые электрические и механические блокировки, исключающие недопустимую параллельную работу источников и обратную подачу напряжения.
- Рассчитать топливный резерв: определить необходимую продолжительность автономного питания с учетом регламента аварийно-восстановительных работ. При загрузке 75% расход топлива составляет 46,6 л/ч, поэтому для круглосуточного резервирования потребуется расчетно 1118,4 л топлива без учета эксплуатационного запаса. При длительной работе предусмотреть дополнительную емкость и возможность безопасной дозаправки.
- Подготовить площадку и систему диспетчеризации: разместить ДГУ с учетом массы 2503 кг, требований к вентиляции, отводу выхлопных газов, обслуживанию и безопасным расстояниям до электрооборудования. При наружном размещении рассмотреть контейнерное исполнение. Для контроля резервного источника предусмотреть передачу в диспетчерский пункт сигналов о запуске, авариях, электрических параметрах и уровне топлива.
При выборе Elcos GE.DZ.350/315.BF для распределительной подстанции необходимо учитывать расчетную мощность собственных нужд, особенности оперативного питания и требования к автоматическому переключению источников. Особое значение имеют согласованная работа ДГУ с устройствами релейной защиты и автоматики, надежность резервирования и достаточный топливный запас для аварийного режима. Сравнить установку с другими решениями близкой мощности можно в разделе дизельных электростанций 250 кВт.
