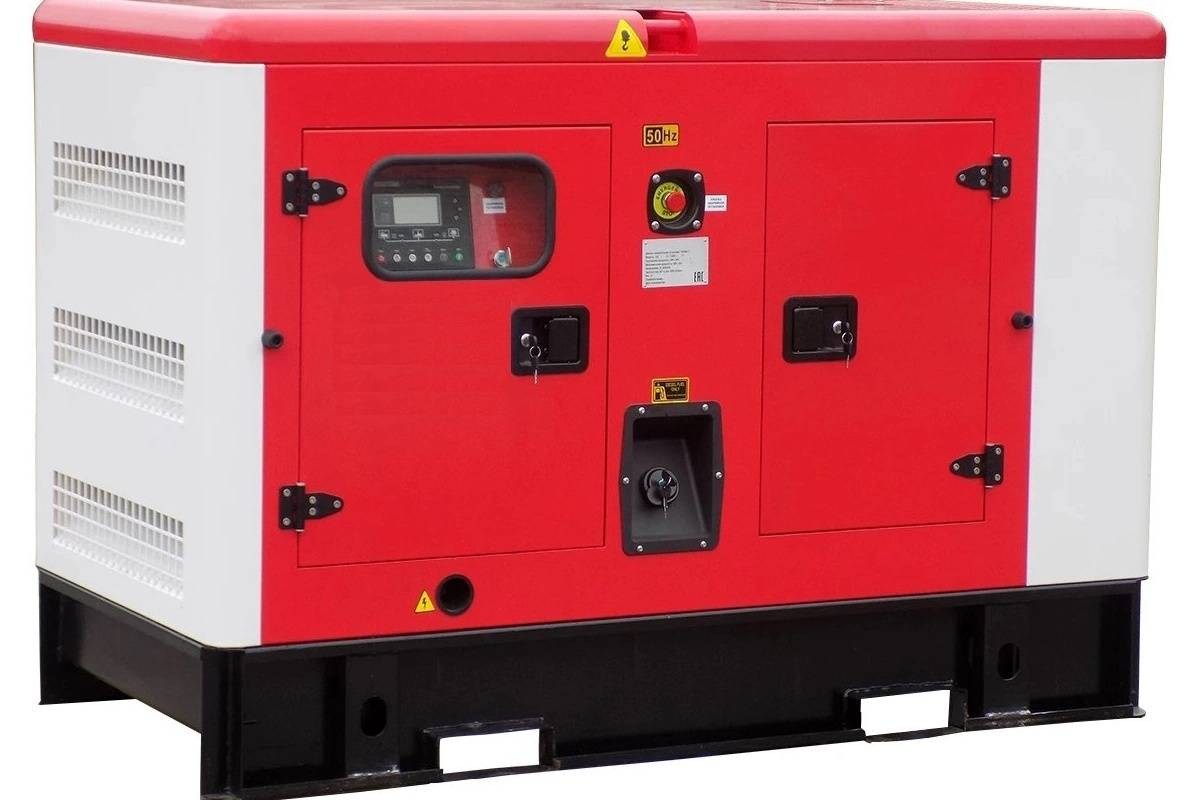

Дизельная электростанция (ДГУ) Yuchai GMP AY2063 (1900 кВт)

Производитель: Yuchai (Китай)
Номинальная мощность: 1900 кВт / 2375 кВА
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
под заказ
Запросить КП В корзину

Технические характеристики

Генератор переменного тока

Габариты ДЭС

Габариты, мм 6180 × 2290 × 2540 мм
Ёмкость бака, л 79.17
Масса, кг 14700

Прочее

Автозапуск (АВР) ручной пуск
Варианты исполнения открытое, в кожухе
Резервная мощность 2090 кВА / 1672 кВт
Номинальная мощность 1900 кВА / 1520 кВт
Количество фаз трехфазная
Напряжение 230 / 400 В
Гарантия 24 месяца
Двигатель Yuchai
Количество и расположение цилиндров 12 цилиндров. 2 клапана на цилиндр. V-образное
Пусковое устройство электростартер 24 В
Ход поршня 200 мм
Частота вращения 1500 об/мин
Емкость масляной системы 310 л
Коэффициент сжатия 13.5:1
Синхронный генератор ZP17E
Класс изоляции H
Коэффициент мощности COS Ф 0.8
Частота 50 Гц
Номинальная сила тока 2736 А
Синхронный генератор бесщеточный. одноопорный. синхронный
Класс защиты IP 22
Контроллер SmartGen HGM 6120CAN
Тип масла SAE 15W40 / 10W30
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Расход топлива при 100% нагрузке, л/час 413
Расход топлива при 75% нагрузке, л/час 322
Расход топлива - 50% 223 л/ч
Дизельный двигатель Yuchai YC12VC2510-D31
Автономность мин. 8 часов
Степень автоматизации 1-я
Сухой вес двигатель с радиатором 8700 кг
Дизельное топливо ГОСТ 305-82
Тип цилиндров с мокрыми гильзами
Порядок работы цилиндров 1-12-5-8-3-10-6-7-2-11-4-9
Точность регулировки частоты вращения =+/- 5% (ISO 8528 G3)
Направление вращения против часовой стрелки со стороны вала
Тип охлаждающей жидкости ГОСТ 28084-89
Удельный расход масла на угар 0.3 г/кВт*ч
Двигатель - Габариты 3120 × 1734 × 2524 мм (без радиатора)
Двигатель - Описание 4-х тактный. водяного охлаждения. дизельный. с прямым впрыском. с турбонаддувом и промежуточным охлаждением. электронным регулятором скорости вращения
Форма волны NEMA = TIF < 50
Количество полюсов 4
Максимальная скорость 2250 об/мин
Обмотка 2 / 3
Количество выводов 12
Ток короткого замыкания 300% (10 с)
КПД 96.0%
Удельный расход топлива 195 г/кВт*ч
Расход топлива - 110% 463 л/ч

Краткое позиционирование модели

Yuchai GMP AY2063 — дизельная электростанция китайского производства с двигателем Yuchai YC12VC2510-D31. По техническим характеристикам установки номинальная электрическая мощность составляет 1520 кВт (1900 кВА), резервная — 1672 кВт (2090 кВА). ДГУ предназначена для трехфазного электроснабжения крупных потребителей и может использоваться на предприятиях по переработке осадка сточных вод, где требуется резервное питание насосных станций, обезвоживающих центрифуг, сушильного оборудования, вентиляции и систем управления. При проектировании учитывают пусковые нагрузки электродвигателей, режим работы технологических линий и требования к безопасной остановке оборудования. Подобные задачи решают при организации электроснабжения коммунальной инфраструктуры.

Электрические характеристики: номинальная мощность 1520 кВт (1900 кВА), резервная 1672 кВт (2090 кВА). Трехфазная установка рассчитана на напряжение 230/400 В и частоту 50 Гц при коэффициенте мощности 0,8.
Двигатель Yuchai YC12VC2510-D31: двенадцатицилиндровый V-образный четырехтактный дизель с турбонаддувом, промежуточным охлаждением наддувочного воздуха, прямым впрыском топлива и жидкостной системой охлаждения. Частота вращения составляет 1500 об/мин.
Система смазки и запуск: объем масляной системы составляет 310 л. Двигатель оснащен электрическим стартером на 24 В. При эксплуатации необходимо соблюдать регламент технического обслуживания и требования к качеству топлива и смазочных материалов.
Генераторная часть: предусмотрен бесщеточный синхронный генератор ZP17E с классом изоляции H и степенью защиты IP22. В перечне возможных альтернаторов также представлены Mecc Alte ECO46-2L/4A, Stamford P80R, Leroy Somer LSA 51.2 VL95 и Marelli MJB 500 LA4. Конкретный вариант согласовывают при заказе.
Система управления: контроллер SmartGen HGM 6120CAN. Базовое исполнение предусматривает ручной запуск. Для автоматического резервирования возможно дополнительное оснащение системой АВР и средствами удаленного мониторинга.
Расход топлива: 223 л/ч при нагрузке 50%, 322 л/ч при 75% и 413 л/ч при полной нагрузке. Эти значения позволяют оценить потребность в топливе для различных режимов работы электростанции.
Габариты и масса: размеры установки составляют 6180x2290x2540 мм, масса — 14700 кг. Доступны открытое исполнение и вариант в кожухе. Контейнерное размещение, шасси, дополнительный топливный бак и интеграция с SCADA рассматриваются как дополнительные решения.

Практический сценарий выбора

На крупном комплексе по обработке осадка сточных вод Yuchai GMP AY2063 может обеспечивать резервное питание центрифуг, шнековых транспортеров, насосов подачи осадка, сушильных установок, систем вентиляции и промышленной автоматики. При отключении внешней сети важно предотвратить переполнение технологических емкостей, обеспечить управляемую остановку центрифуг и сохранить работу вспомогательных систем, необходимых для безопасного завершения обработки материала. Особенность таких объектов заключается в сочетании непрерывной подачи осадка, мощных вращающихся механизмов и оборудования, работающего в условиях повышенной влажности и агрессивной среды. Поэтому резервируемые нагрузки распределяют по технологическим приоритетам, а алгоритмы переключения питания согласовывают с системой управления предприятием.

Рассчитать нагрузку оборудования обезвоживания: определить потребление центрифуг, насосов подачи осадка, дозирующих установок, шнековых транспортеров и вспомогательных механизмов. Учесть рабочие режимы и допустимую одновременность включения агрегатов.
Проверить динамику электроприводов: оценить пусковые токи центрифуг и насосов, характеристики частотных преобразователей и допустимые изменения напряжения при наборе нагрузки. Предусмотреть поэтапное подключение наиболее мощных потребителей.
Обеспечить контролируемую остановку центрифуг: согласовать отключение подачи осадка с работой вращающихся механизмов, систем промывки и выгрузки обезвоженного материала. Исключить повторный запуск оборудования без выполнения необходимых технологических условий.
Сохранить работу систем вентиляции и безопасности: определить потребителей, необходимых для удаления технологических газов, контроля воздушной среды и выполнения противопожарных требований. Их резервирование рассчитывать отдельно от производственной нагрузки.
Организовать автоматическое переключение: определить необходимость АВР и ИБП для промышленных контроллеров, датчиков уровня, давления и расхода, диспетчерского оборудования и средств связи. Предусмотреть последовательное восстановление работы технологических линий.
Подготовить место размещения и топливное хозяйство: предусмотреть вентиляцию, отвод выхлопных газов, защиту оборудования от влажности и загрязнений, противопожарные мероприятия и доступ для обслуживания. Запас топлива определить по расчетной нагрузке и требуемой продолжительности резервной работы.

Другие установки с двигателями этого производителя представлены в разделе дизельных генераторов Yuchai. Специалисты «Техэкспо» помогут уточнить электрическую мощность и комплектацию Yuchai GMP AY2063, подобрать систему автоматизации, топливное хозяйство и вариант размещения с учетом характеристик оборудования и требований к надежности электроснабжения.
