Краткое позиционирование модели

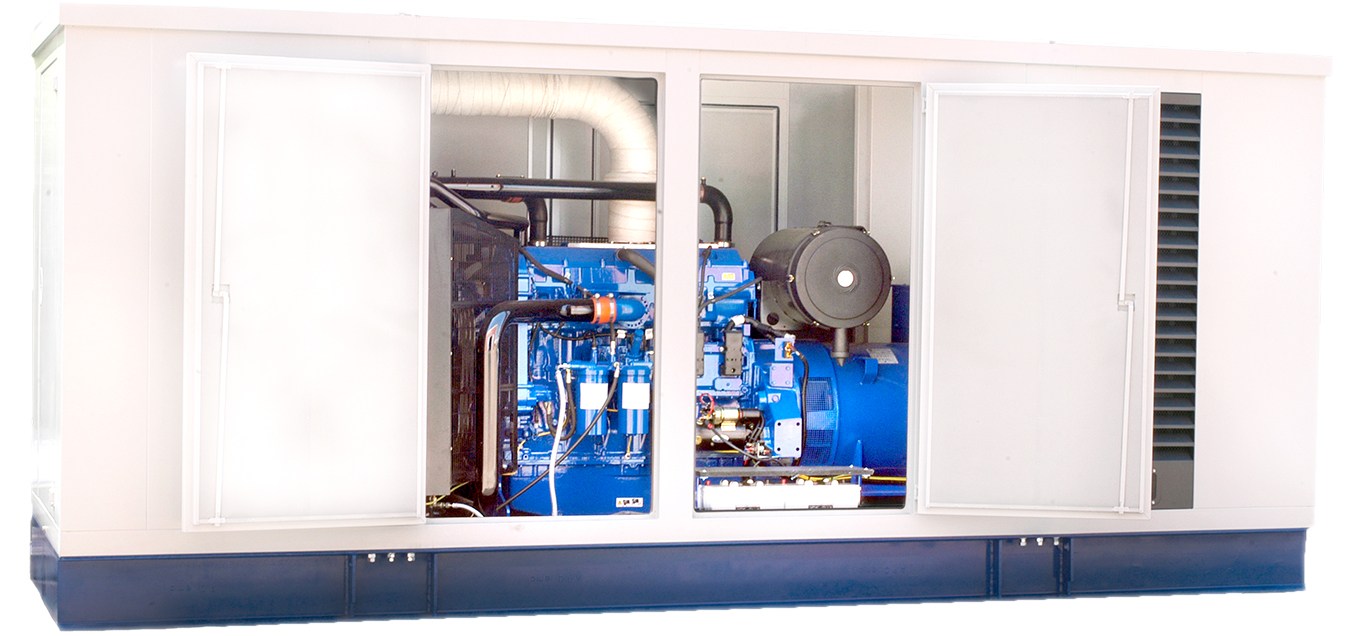

Дизельная электростанция CTM SP.80 номинальной мощностью 64 кВт (80 кВА) итальянского производства оснащена четырехцилиндровым двигателем Perkins 1104C-44TG2 с жидкостным охлаждением. Максимальная мощность установки составляет 70 кВт (88 кВА). Для генераторной части предусмотрены альтернаторы Mecc Alte ECP34-1S/4 и Leroy Somer LSA 44.2 VS3. ДГУ можно рассматривать для резервного электроснабжения небольшой насосной станции водоотведения, где необходимо поддерживать работу насосных агрегатов, систем контроля уровня жидкости и диспетчеризации. При подборе учитывают пусковые токи электродвигателей, режим работы насосов и допустимую продолжительность остановки перекачки. Такие задачи актуальны при организации электроснабжения объектов водоснабжения и коммунальной инфраструктуры.
- Номинальная мощность 64 кВт: позволяет резервировать выбранные насосные и вспомогательные потребители после расчета рабочих и пусковых нагрузок.
- Двигатель Perkins 1104C-44TG2: четырехцилиндровый рядный агрегат рабочим объемом 4,4 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
- Генераторная часть: предусмотрены альтернаторы Mecc Alte ECP34-1S/4 и Leroy Somer LSA 44.2 VS3 для согласования комплектации с требованиями подключаемого оборудования.
- Топливная система: бак емкостью 160 л; расход дизельного топлива составляет 14 л/ч при 75% нагрузке и 18,7 л/ч при полной нагрузке.
- Дополнительное оснащение: контейнер, шасси, АВР, дополнительный топливный бак и SCADA предусмотрены как опции в зависимости от условий эксплуатации.
- Габариты и масса: размеры 1885x905x1375 мм и масса 1040 кг учитываются при подготовке основания, размещении установки и организации технического обслуживания.
Практический сценарий выбора
На небольшой канализационной насосной станции CTM SP.80 может использоваться для резервного питания погружных насосов, шкафов управления, датчиков уровня и оборудования диспетчеризации. При отключении внешней сети остановка перекачки приводит к постепенному заполнению приемного резервуара, поэтому необходимо обеспечить своевременный запуск резервного источника и восстановление работы насосов до достижения аварийного уровня жидкости. Особенность такого объекта заключается в значительных пусковых токах насосных электродвигателей и периодическом изменении нагрузки. Поэтому количество одновременно работающих агрегатов и последовательность их включения определяют по расчетным характеристикам насосной станции.
- Рассчитать нагрузку насосных агрегатов: определить мощность рабочих и резервных насосов, шкафов управления, вентиляции, освещения и вспомогательных систем.
- Проверить пусковые токи: учесть способ запуска электродвигателей, наличие устройств плавного пуска или частотных преобразователей и возможное одновременное включение агрегатов.
- Определить допустимое время переключения: рассчитать скорость заполнения приемного резервуара при остановке насосов и установить требования ко времени восстановления электроснабжения.
- Согласовать работу автоматики: предусмотреть корректное взаимодействие ДГУ с системой управления насосами, датчиками уровня и аварийной сигнализацией, при необходимости использовать АВР.
- Организовать последовательный запуск: определить порядок включения насосов после восстановления питания, чтобы ограничить пусковую нагрузку и предотвратить перегрузку генератора.
- Рассчитать продолжительность резервирования: определить необходимый запас топлива по фактическому режиму перекачки, паспортному расходу ДГУ и возможной длительности отключения внешней сети, предусмотрев защиту установки от затопления.
Для сравнения характеристик и подбора оборудования близкой мощности рассмотрите дизельные генераторы 60 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию CTM SP.80 с учетом мощности насосных агрегатов, пусковых токов, требований к автоматизации и условий размещения электростанции.
