Поставка 9 МКС (мобильных комплексов связи) для НИИ, Московская область
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

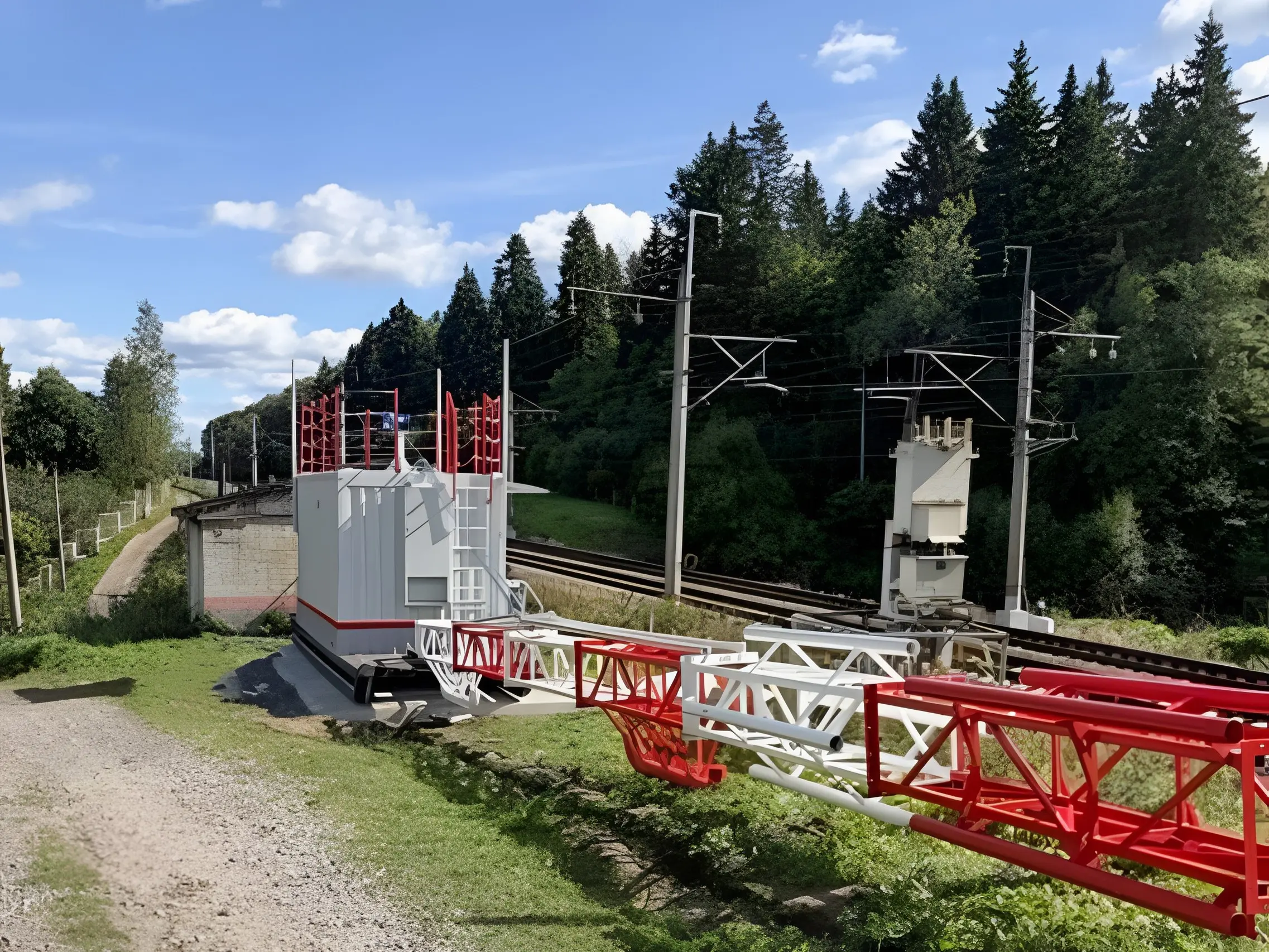

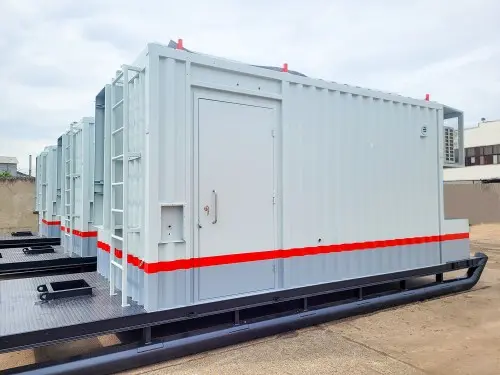

Для реализации данного проекта специалисты «Техэкспо Инжиниринг» изготовили по заданию комплекс поставки для участка железной дороги в Московской области. По условиям технического задания были изготовлены и поставлены 9 мобильных комплексов связи с установкой на полозьях, которые размещены вдоль железнодорожных путей на расстоянии от 1 до 3 километров друг от друга.

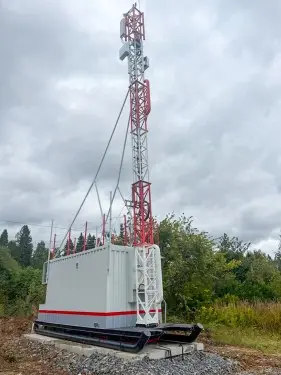

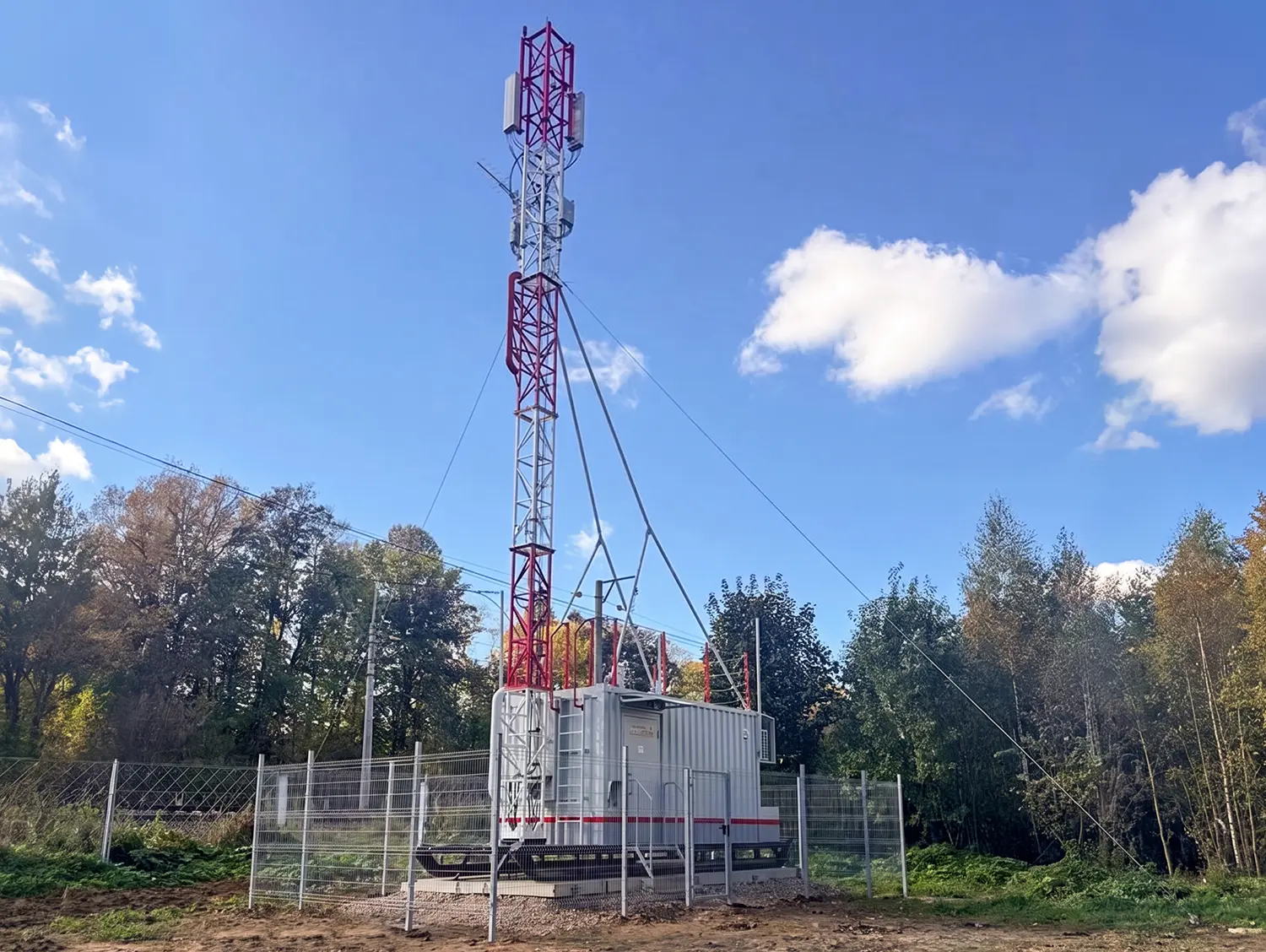

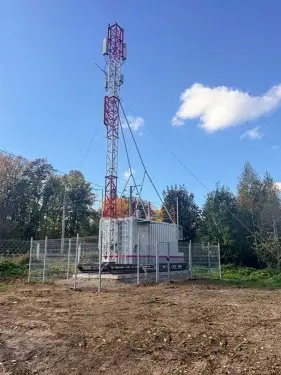

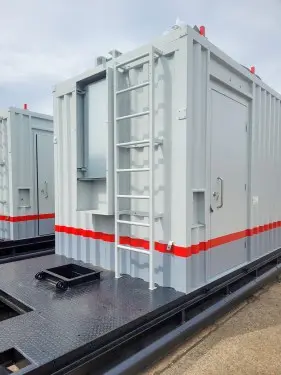

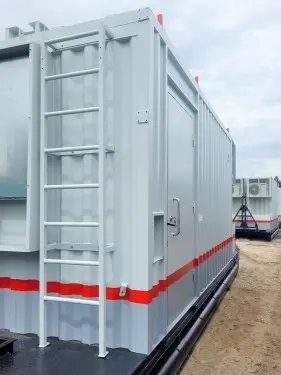

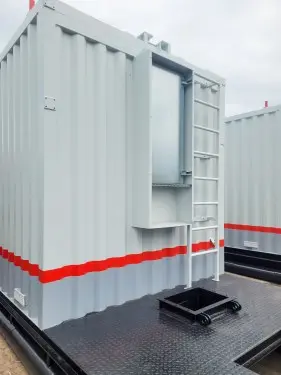

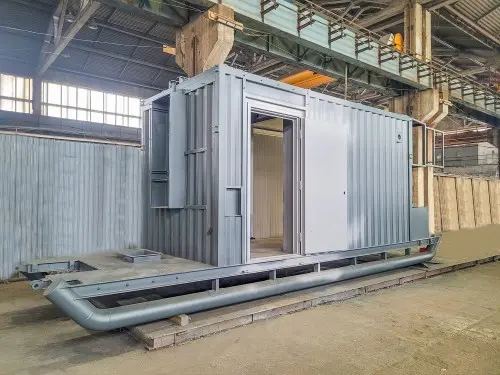

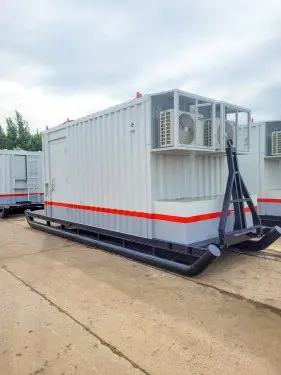

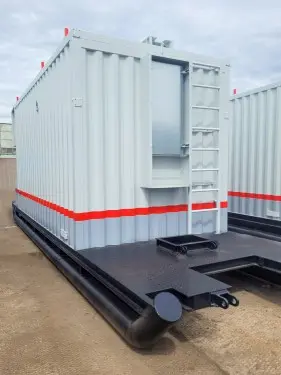

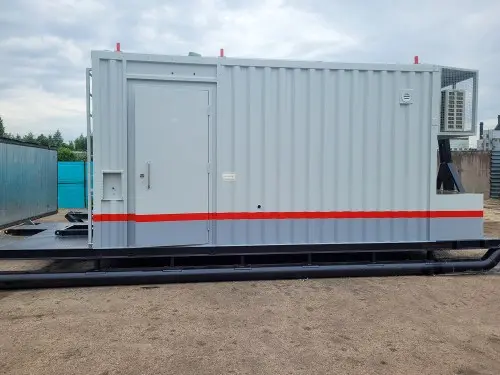

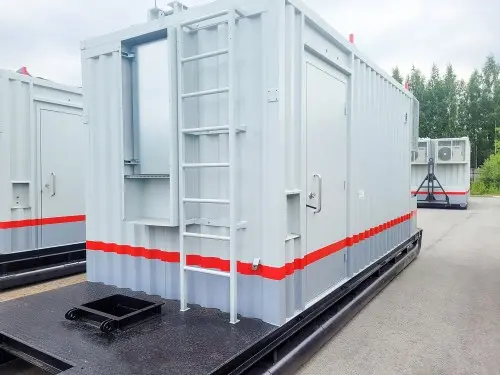

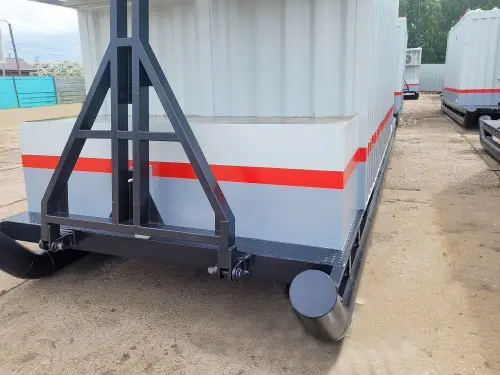

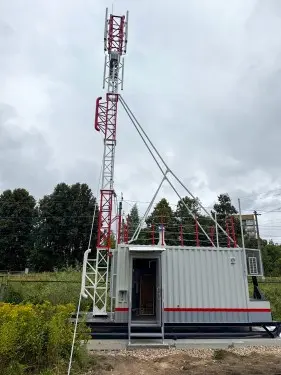

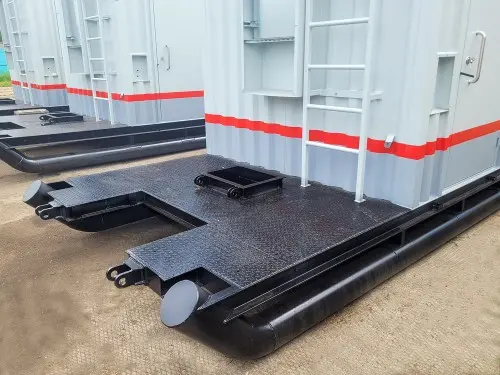

МКС представляет собой модульное сооружение, состоящее из мобильного блока-контейнера связи (БКС) с установкой на «полозьях» и быстровозводимого сборного антенно-мачтового сооружения (АМС). АМС предусматривает подъем лебедкой, секционную конструкцию и фиксированную опору на крыше контейнера без необходимости организации фундамента под мачту.
Для каждой из девяти точек размещения оборудования и мобильных контейнеров связи было также поставлено телекоммуникационное оборудование.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
40
Детали проекта
Перечень оборудования и материалов для одного из МКС в поставке:
- телекоммуникационный шкаф 42U, 600x800 мм, ШТК-М;

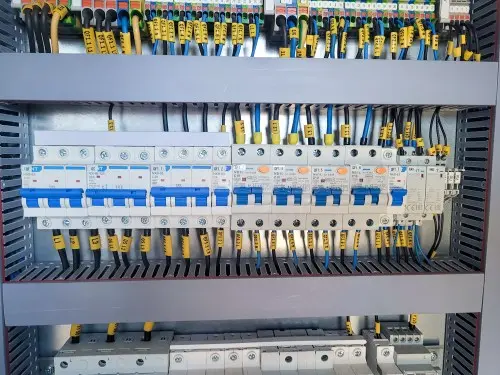

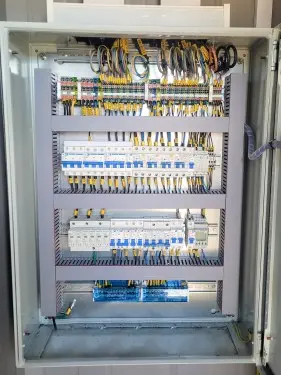

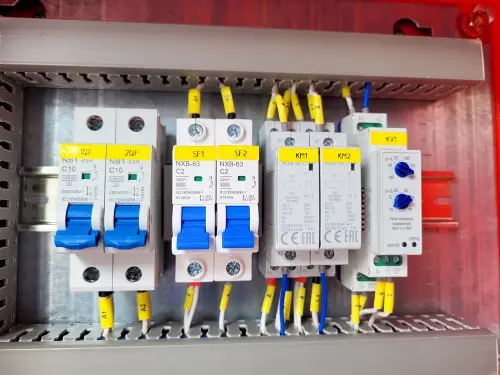

- панель распределения питания 220 В (в составе DIN-рейка 1 м, проходные клеммы UT16, автоматический однополюсный выключатель 6А, автоматический однополюсный выключатель 10А);
- оптический кросс;
- блок розеток 19", TWT-PDU19-10A9P4-3.0;
- источник бесперебойного питания ГК «Штиль» 3 в 1 (10 кВА / 8 кВт), SR3110L;
- батарейный модуль ГК «Штиль», BMR-192-12;
- вентиляторный модуль ГК «Штиль», R-FAN-3T-9005.
Для чего нужны МКС на железной дороге
Установка телекоммуникационного оборудования: МКС позволяют развернуть или усилить сеть там, где строить стационарную вышку долго или невозможно.
Обеспечение связи для поездных бригад: гарантируют постоянную и надёжную связь между машинистом локомотива и станционным диспетчером.
Передача телеметрических данных: оборудования в МКС собирает и передаёт данные о состоянии путей, положении составов, параметры движения в реальном времени для анализа и управления.
Организация связи на подвижном составе: МКС могут стать основой для создания мобильной сети (например, GSM/3G/4G) прямо на поезде — чтобы пассажиры и локомотивная бригада могли пользоваться мобильными услугами в пути.
Резерв или временное решение: в случае выхода из строя стационарной станции в чрезвычайной ситуации мобильный контейнер может стать временной заменой, пока не восстановят основной узел.
Комбинированные решения: МКС могут объединять несколько технологий — сотовую связь, спутниковую связь и Wi-Fi, чтобы обеспечить непрерывность канала, в том числе при движении поезда.
-

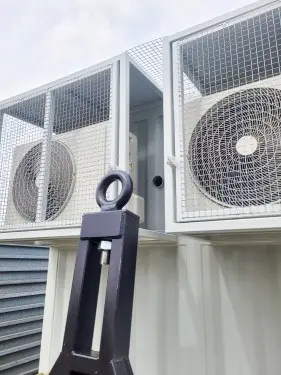

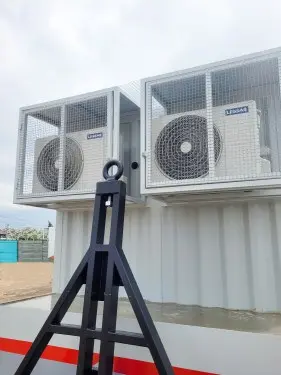

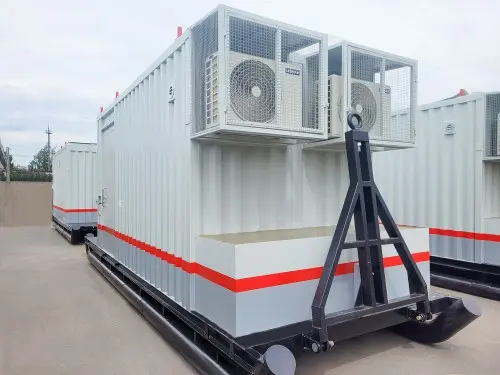

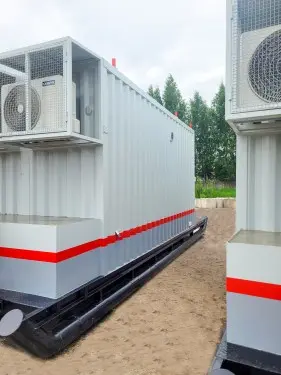

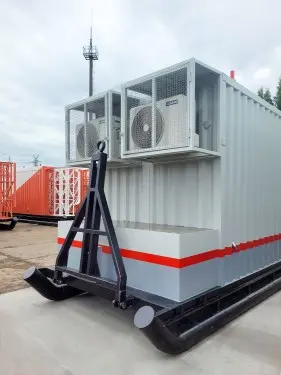

Поставленные МКС рассчитаны на круглогодичную эксплуатацию в климатическом районе размещения: внутри контейнера поддерживается рабочая температура от +10 до +40 °С. Конструкция БКС исключает промерзание в местах установки дверных проемов, кабельных вводов и других технологических отверстий.

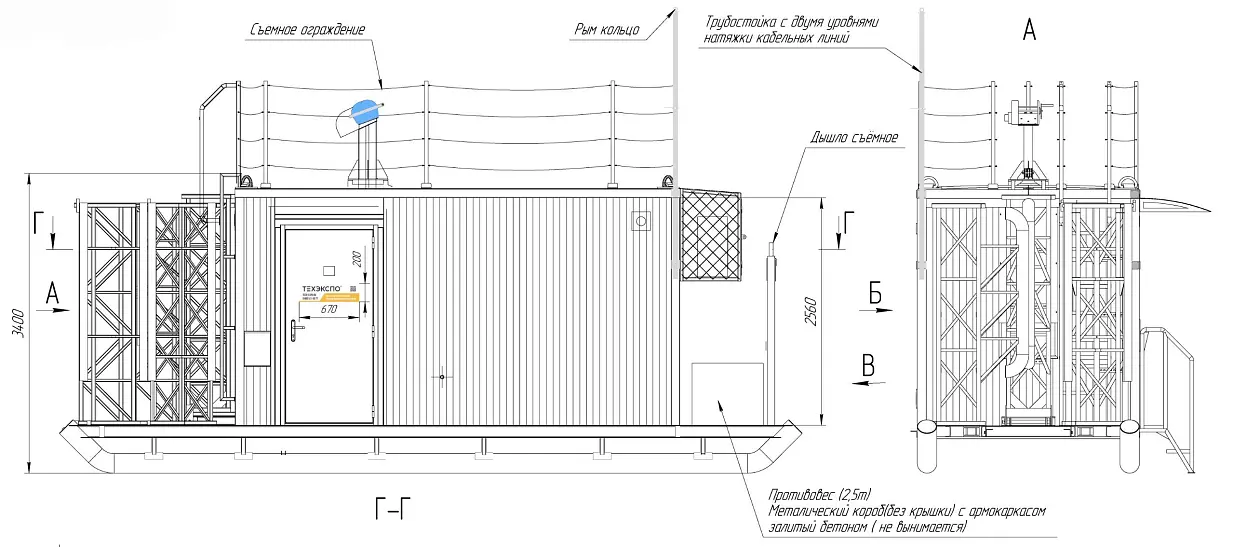

- Внешние габаритные размеры блок-контейнера связи МКС (ДхШхВ) составляют 8360х2500х3400 мм.

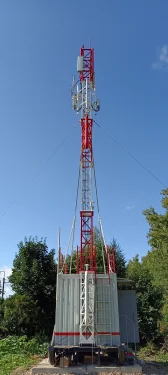

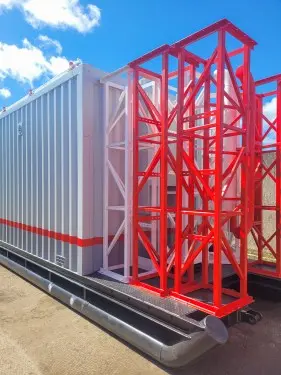

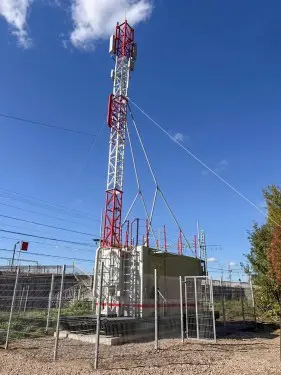

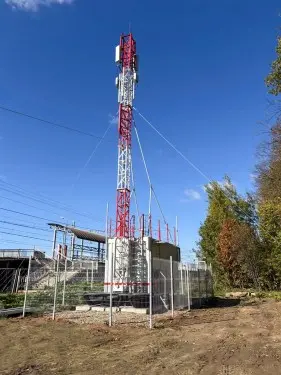

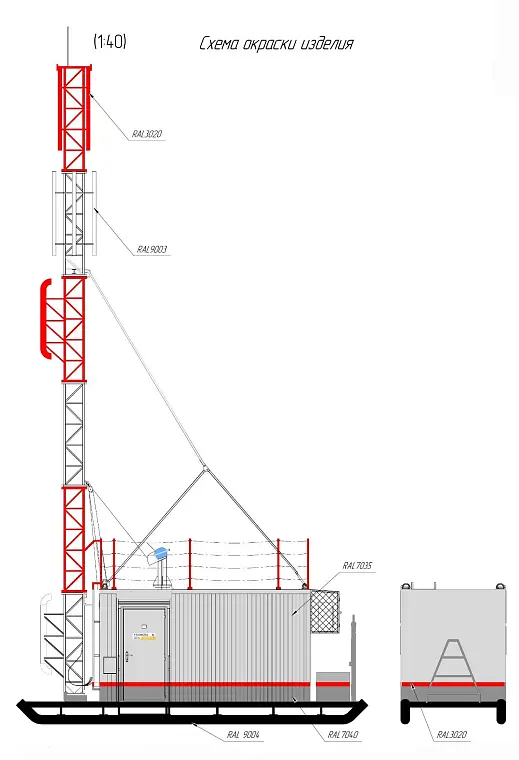

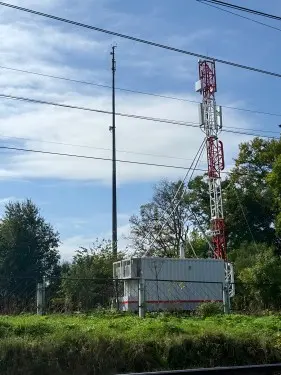

- Высота антенно-мачтового сооружения от опорной рамы до верхней точки составляет 15 м без учета молниеприемника. АМС выполнены из металла и состоят из секции длиной 2,5 м. Мачта в поперечном сечении представляет собой квадрат 500х500 мм.
Электроснабжение и внутреннее силовое оборудование

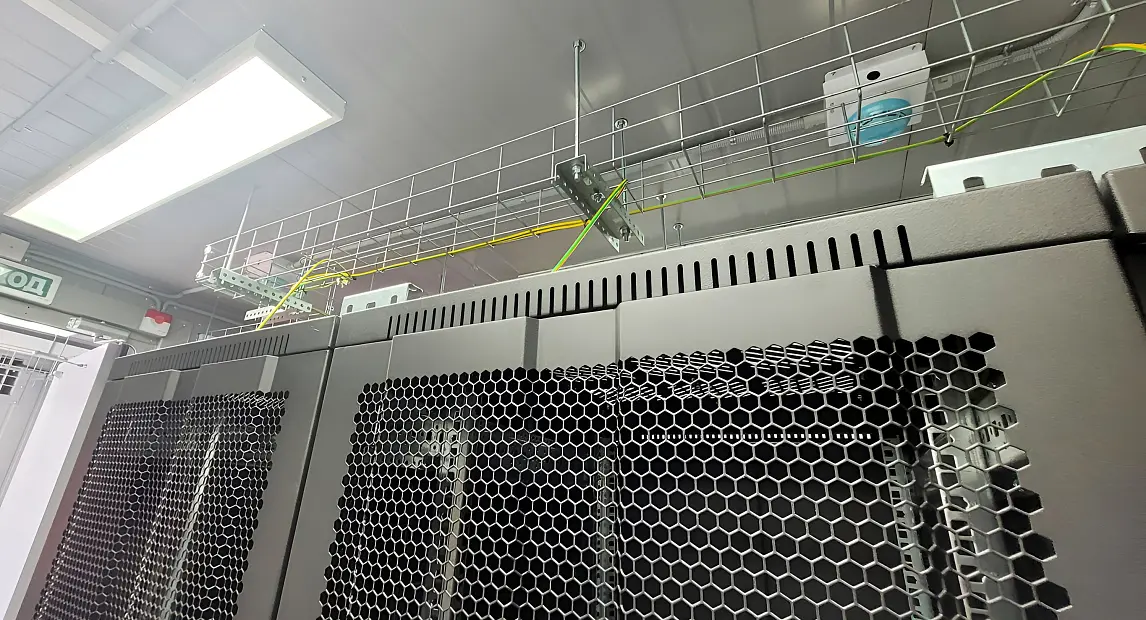

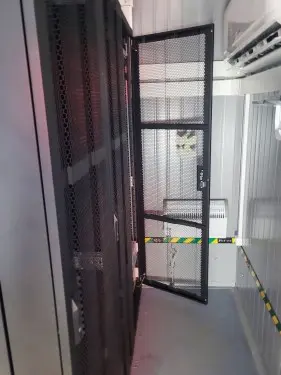

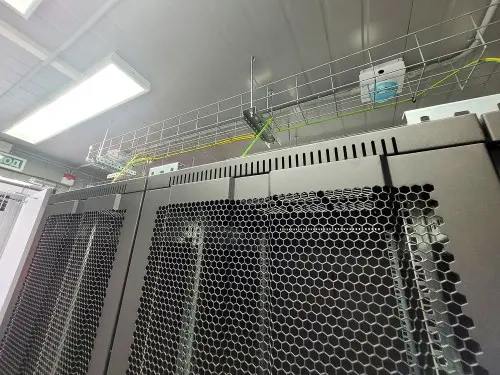

Каждый МКС рассчитан на размещение двух телекоммуникационных шкафов 42U 600х800 мм, а также одного телекоммуникационного шкафа 42U 600х800 с комплектом ИБП, батарейным модулем, ЩРП и блоком розеток.

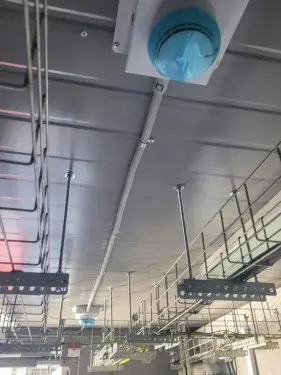

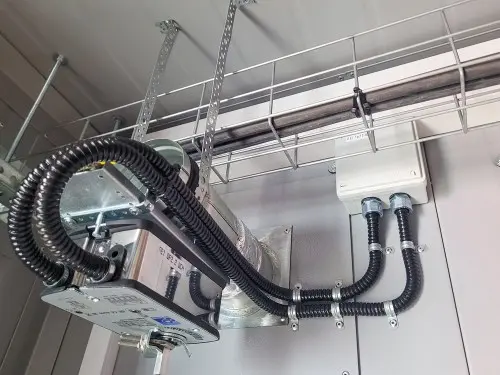

Внутренняя электропроводка в помещениях БКС выполнена кабелями с медными жилами с прокладкой по стенам и потолку в пластиковом электротехническом коробе с разносом от слаботочных и радиочастотных кабелей не менее 100 мм.
Гарантия, ПНР, ШМР
Все МКС были изготовлены и поставлены с опережением графика проекта — на 30 календарных дней. Гарантийный срок на МКС составляет 24 месяца с момента ввода в эксплуатацию и не более 30 месяцев с момента отгрузки.

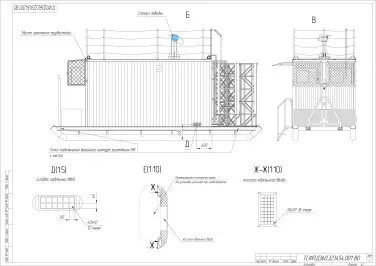

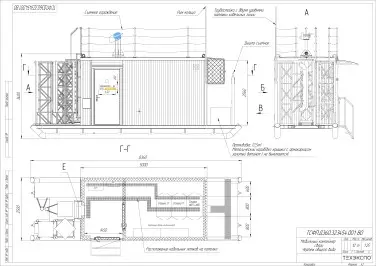

Чертежи
