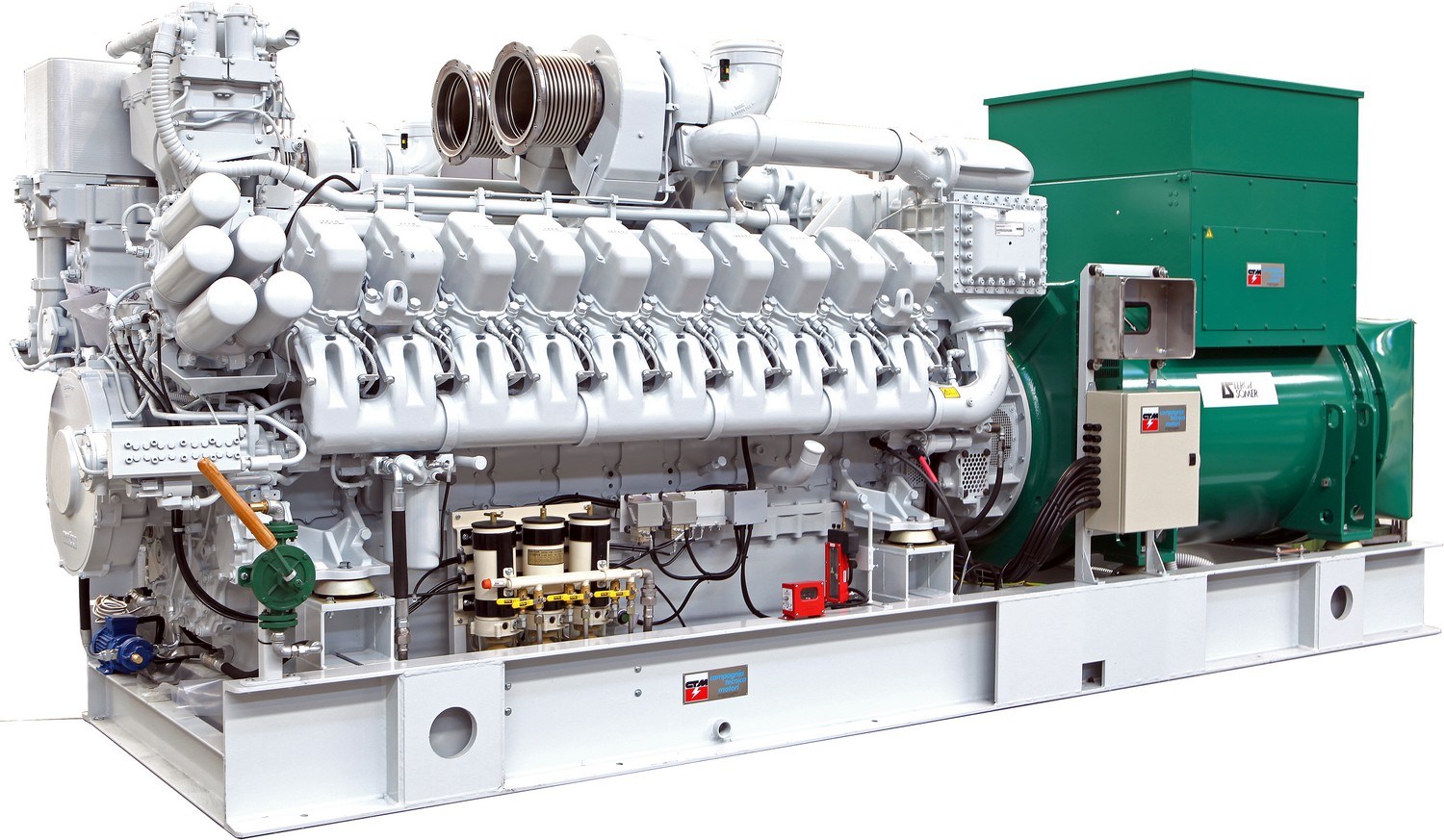

Дизельная электростанция (ДГУ) CTM MT3600 (2700 кВт / 2,7 МВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

CTM - сильный европейский вариант для ДГУ на базе Mitsubishi, особенно на больших мощностях. Его стоит рассматривать, когда заказчику нужна именно европейская сборка, надежная моторная база Mitsubishi и аккуратная комплектация под проект.

Производитель: CTM (Италия)
Номинальная мощность: 2700 кВт / 3375 кВА
Двигатель: MTU 20V4000G94F (Германия)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
под заказ
Запросить КП В корзину

Технические характеристики

Двигатель MTU 20V4000G94F

Объём двигателя, л95.4
СтранаГермания
Максимальная мощность, кВт2849.00
Объём масляной системы, л300.00
Расположение цилиндров20, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
АльтернаторLeroy-Somer LSA 54.2

Генератор переменного тока

нужен высоковольтный 6,3 или 10,5

Габариты ДЭС

Габариты, мм 6249x1887x2412
Масса, кг 18 420

Прочее

Номинальная мощность 2700
Двигатель MTU

Краткое позиционирование модели

Дизельная электростанция CTM MT3600 номинальной мощностью 2700 кВт (2,7 МВт) итальянского производства оснащена 20-цилиндровым V-образным двигателем MTU 20V4000G94F с жидкостным охлаждением и альтернатором Leroy-Somer LSA 54.2. Установка может применяться для резервного электроснабжения крупного машиностроительного предприятия, где необходимо обеспечить питание ответственных производственных участков, испытательного оборудования и инженерной инфраструктуры. При проектировании важно учитывать переменный характер электрических нагрузок и требования к качеству электроснабжения. Подобные задачи решаются при организации электроснабжения промышленных предприятий.

Мощность 2700 кВт: позволяет рассматривать ДГУ для резервирования крупных групп технологических потребителей после расчета рабочих и переходных нагрузок.
Двигатель MTU: 20-цилиндровый агрегат рабочим объемом 95,4 л с частотой вращения 1500 об/мин.
Генераторная часть: альтернатор Leroy-Somer LSA 54.2; параметры напряжения и схема подключения согласовываются при проектировании.

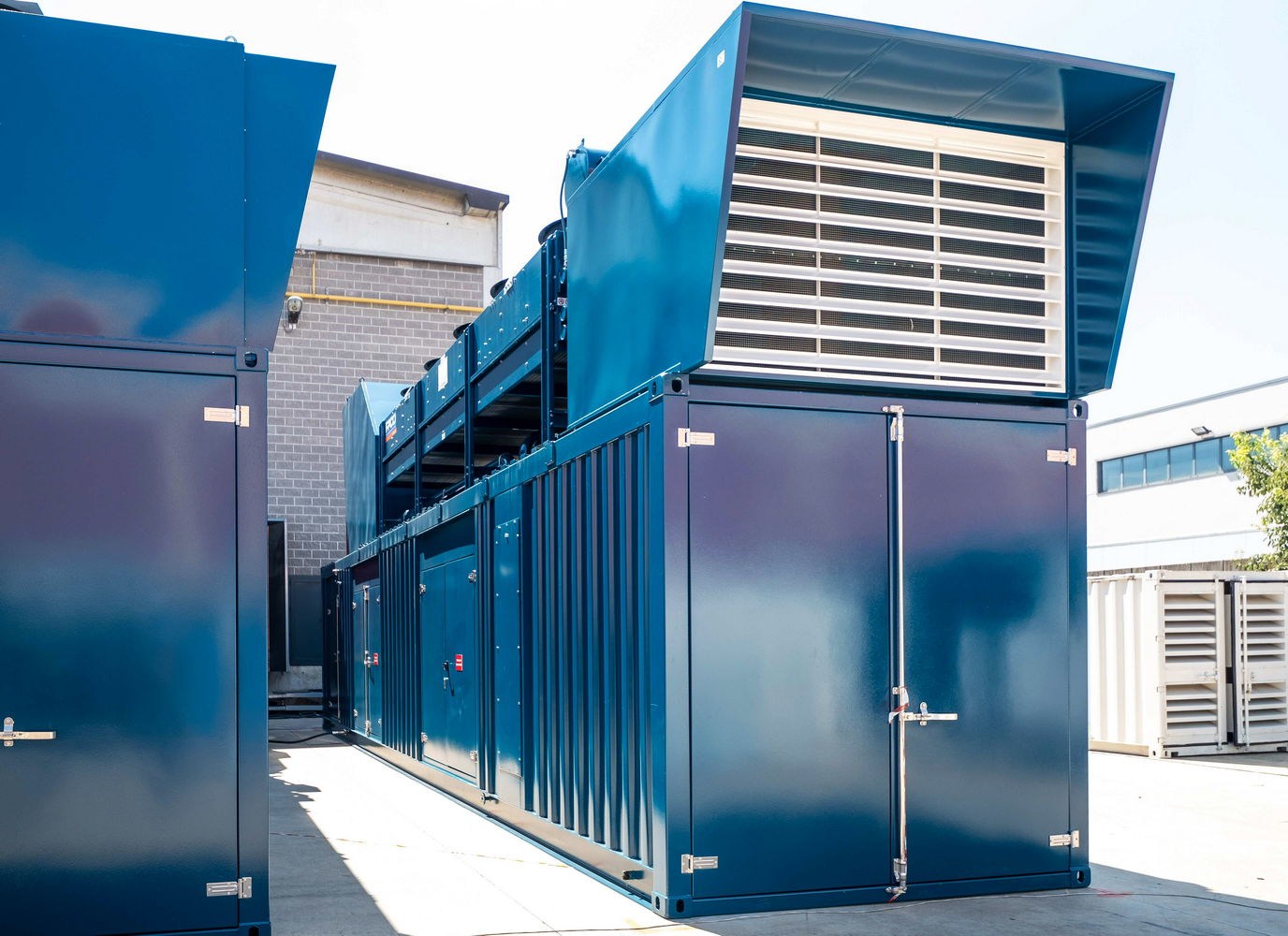

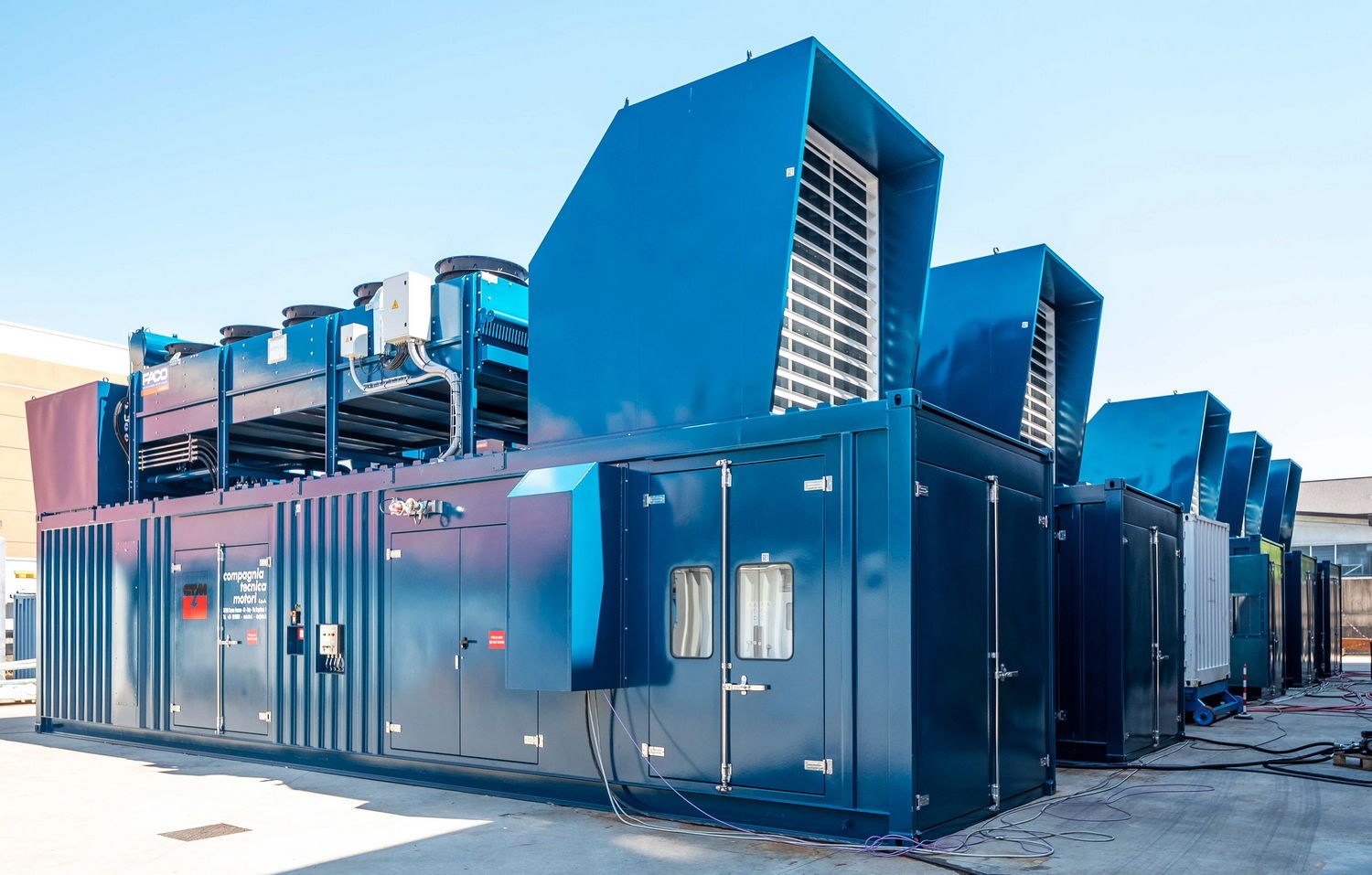

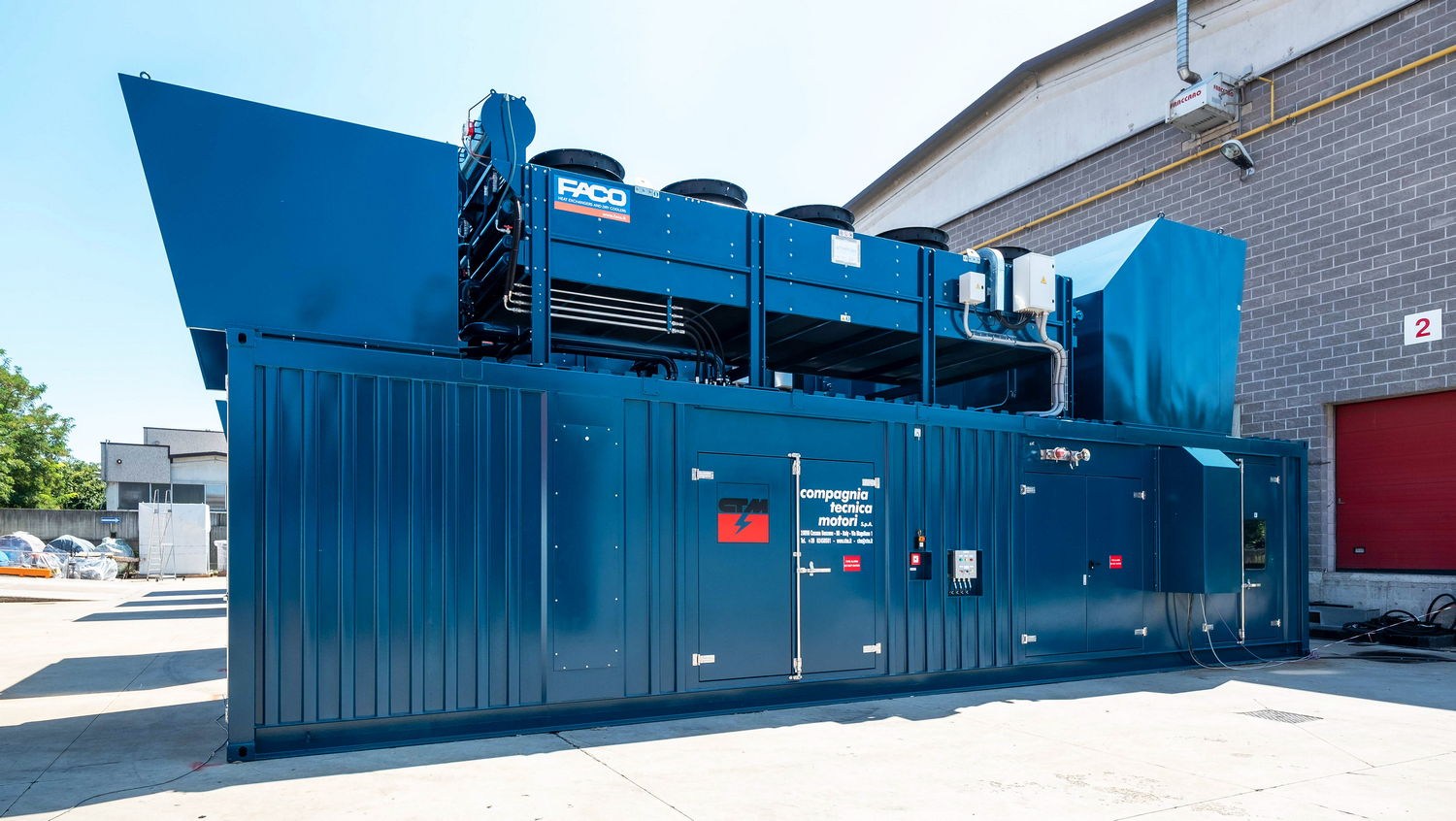

Варианты размещения: контейнерное исполнение или установка на шасси доступны как дополнительные опции в зависимости от требований к объекту.
Автоматизация: возможность дополнительной комплектации АВР и SCADA для управления переключением источников питания и диспетчерского контроля.
Топливное обеспечение: возможность дополнительной комплектации баком с подбором запаса топлива по расчетной продолжительности работы.

Практический сценарий выбора

На машиностроительном заводе CTM MT3600 можно рассматривать для резервного питания испытательного корпуса, в котором размещены стенды проверки силовых агрегатов, электроприводов и вспомогательные инженерные системы. Особенность такого объекта - значительные изменения потребляемой мощности в процессе испытаний. При отключении внешней сети важно обеспечить безопасное завершение текущих испытательных операций и сохранить питание оборудования управления. Возможность продолжения испытаний от ДГУ определяется расчетом нагрузки и характеристиками конкретных стендов.

Проанализировать графики испытаний: определить минимальную, среднюю и максимальную потребляемую мощность стендов, включая кратковременные изменения нагрузки.
Проверить переходные процессы: оценить влияние резких изменений потребления, пусковых токов электродвигателей и работы преобразовательного оборудования на параметры генератора.
Разделить испытательные и вспомогательные нагрузки: выделить системы управления, охлаждения, вентиляции и безопасности, которым необходимо резервное питание независимо от режима работы стендов.
Согласовать работу электрических защит: определить параметры коммутационного оборудования, допустимые режимы подключения и порядок отключения потребителей при перегрузке.
Разработать алгоритм перехода на резерв: установить условия остановки испытаний, запуска ДГУ, подключения ответственных систем и восстановления технологических операций.
Подготовить площадку размещения: учесть габариты 6249x1887x2412 мм, массу 18420 кг, требования к фундаменту, вентиляции, отводу выхлопных газов и сервисному доступу. Запас топлива определить по расчетному графику нагрузки и необходимой продолжительности резервирования.

Для сравнения оборудования близкой мощности рассмотрите дизельные электростанции 2500 кВт. Специалисты «Техэкспо» помогут подобрать исполнение CTM MT3600 с учетом характеристик испытательного оборудования, допустимых переходных процессов и схемы электроснабжения предприятия.
