Дизельная электростанция (ДЭС) мощностью 1600 кВт, напряжением 0,4 кВ, на базе двигателя Cummins QSK60G4 и генератора Stamford PI734G по 3-ей степени автоматизации в блочно-модульном исполнении, в составе:

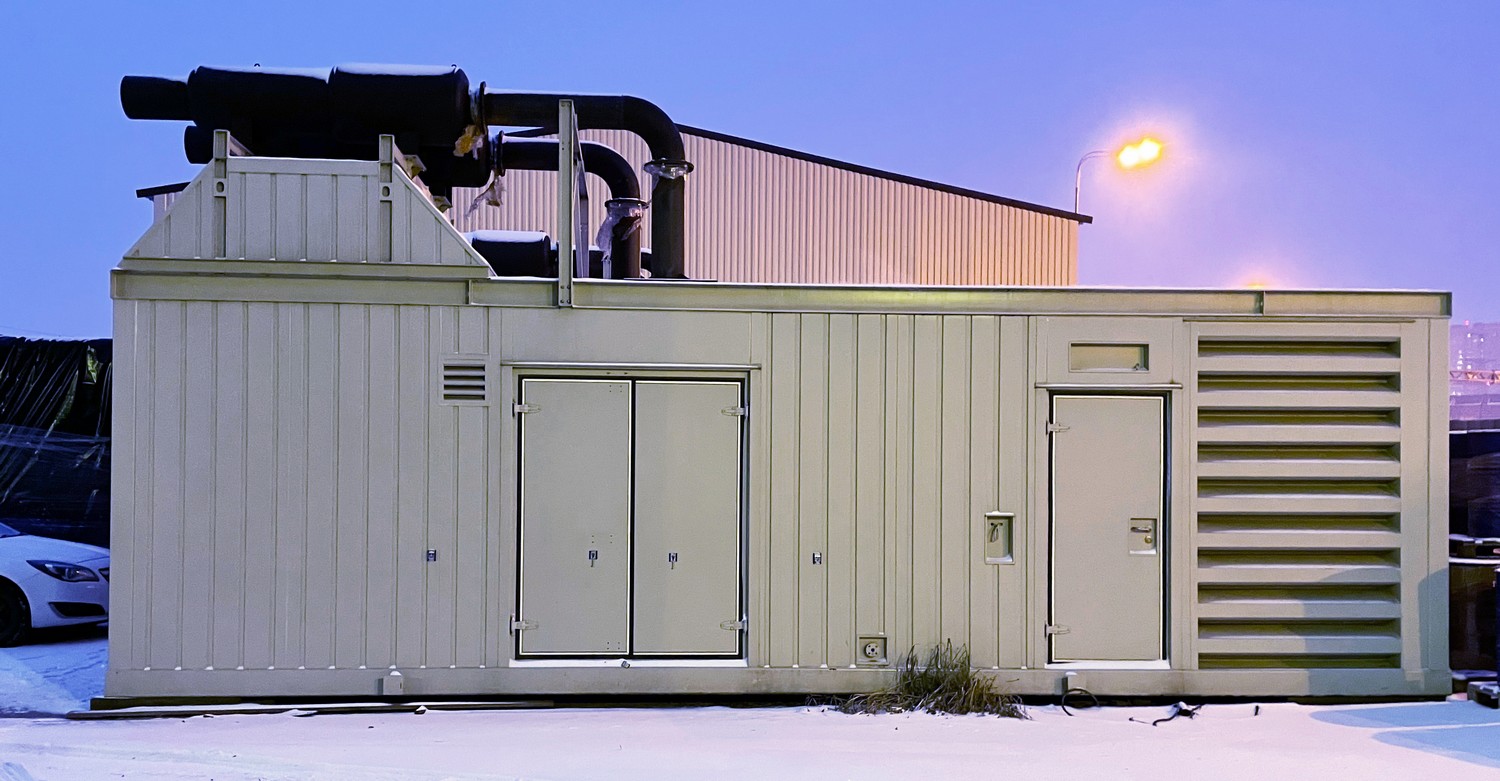

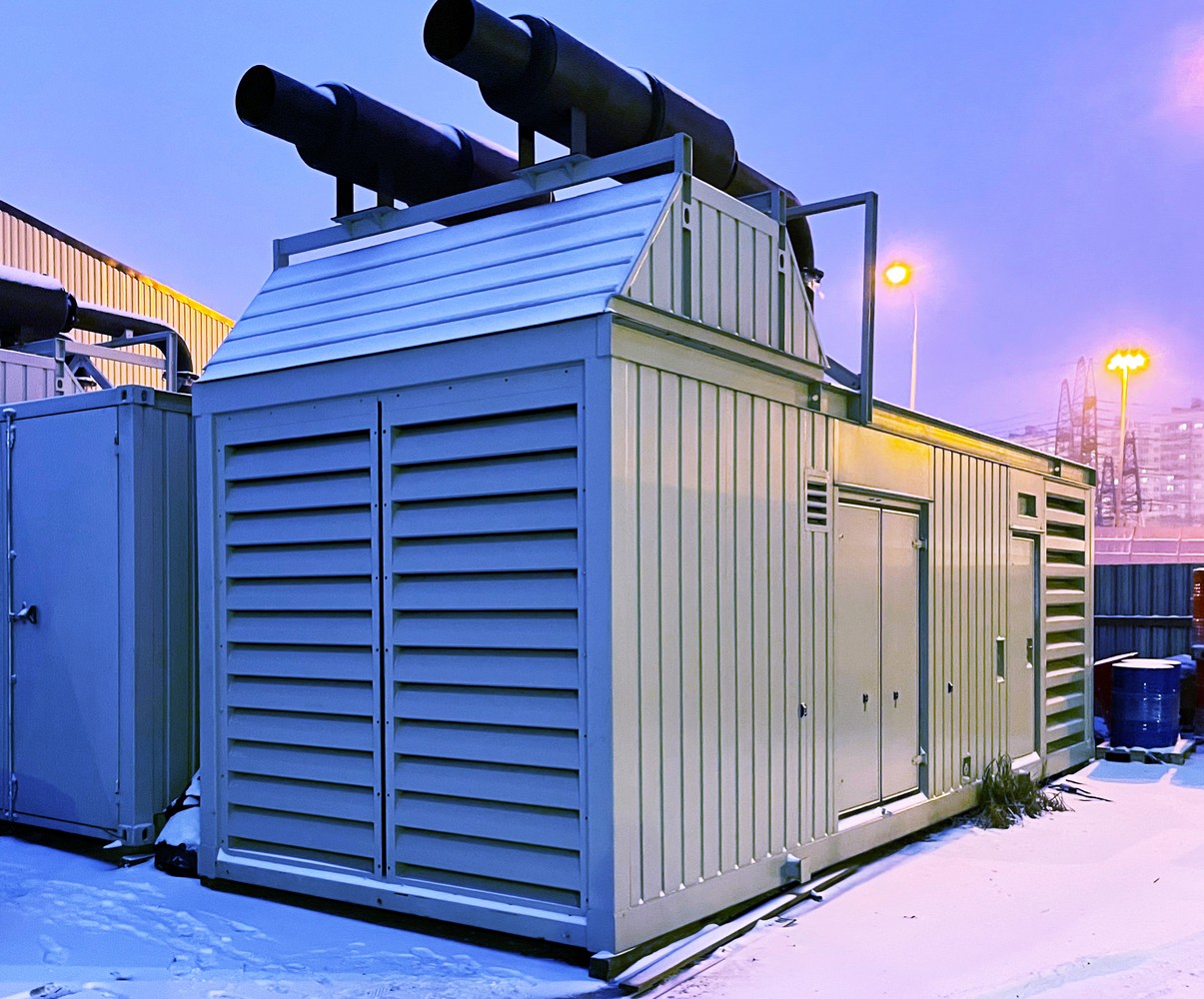

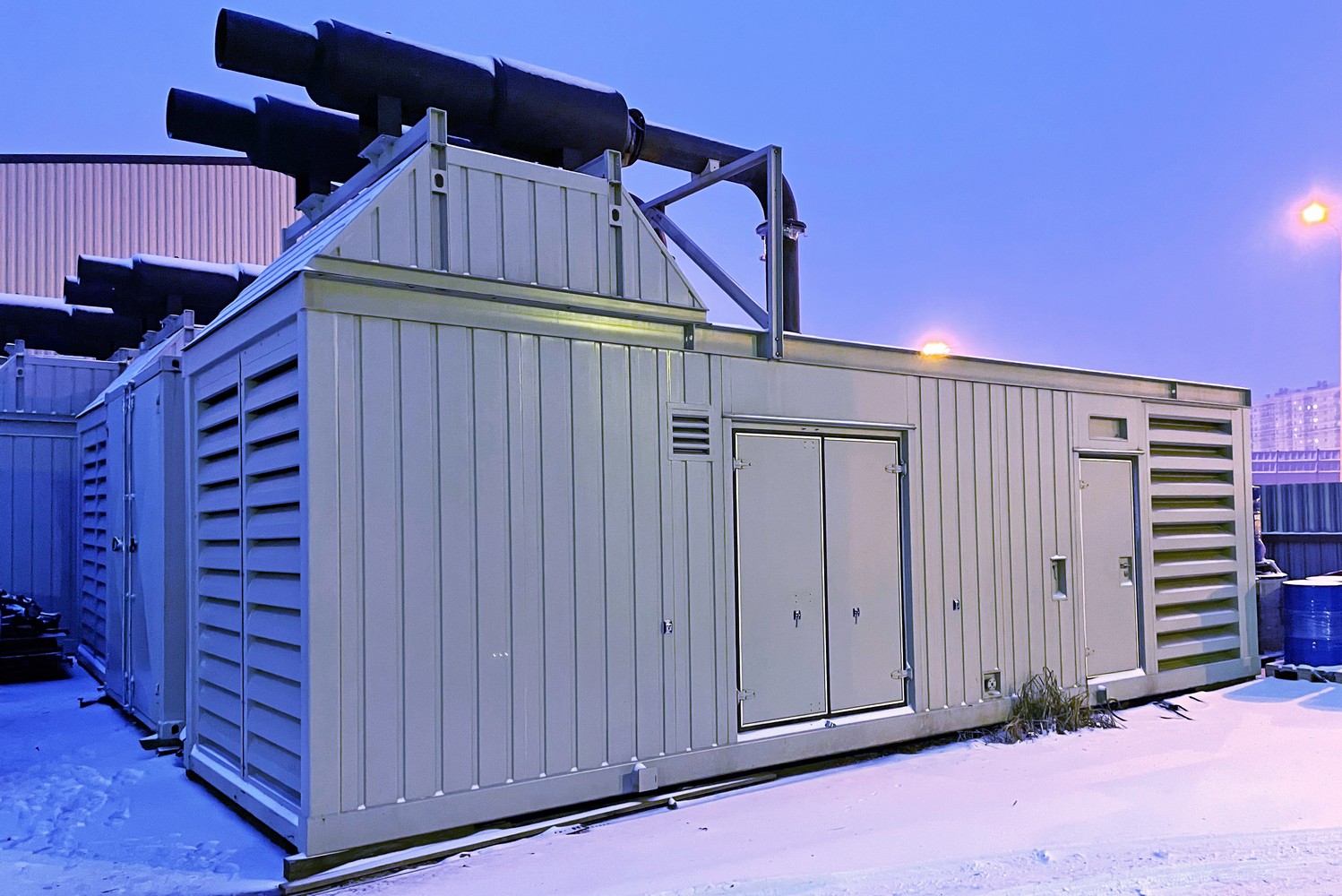

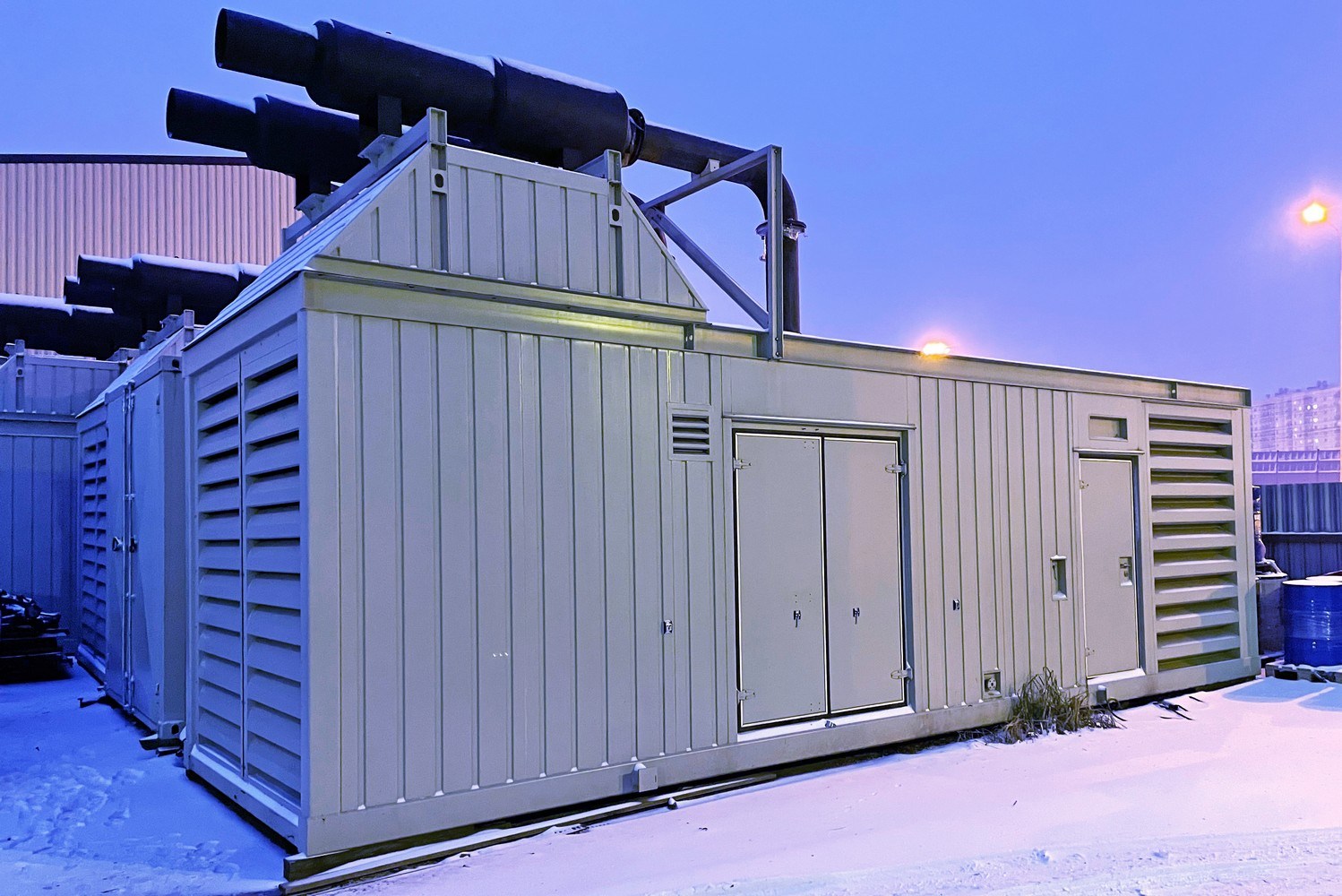

- Блок - контейнер ДГУ с транспортными габаритами 10000x3000x3150, масса не более 30 тонн;
- Система топливоподачи;
- Система маслоснабжения;
- Система охлаждения;
- Система запуска;
- Система воздухоподачи и вентиляции;
- Системы обогрева;
- Система освещения;
- Система пожарной безопасности;
- Щит собственных нужд;
- Шкаф управления.
Условия оплаты оборудования: 100% от стоимости Оборудования до начала отгрузки с завода- изготовителя.
Срок поставки: Оборудование прошло заводские испытания и готово к отгрузке с завода-изготовителя в г. Санкт-Петербург.
УХЛ, категория размещения I согласно ГОСТ 15150-69. Значение температуры воздуха при эксплуатации - от минус 40 до плюс 40°С;
Основные технические характеристики ДГУ
N° |
Наименование характеристик |
Ед. изм. |
Значение |
1. |
Тип двигателя |
- |

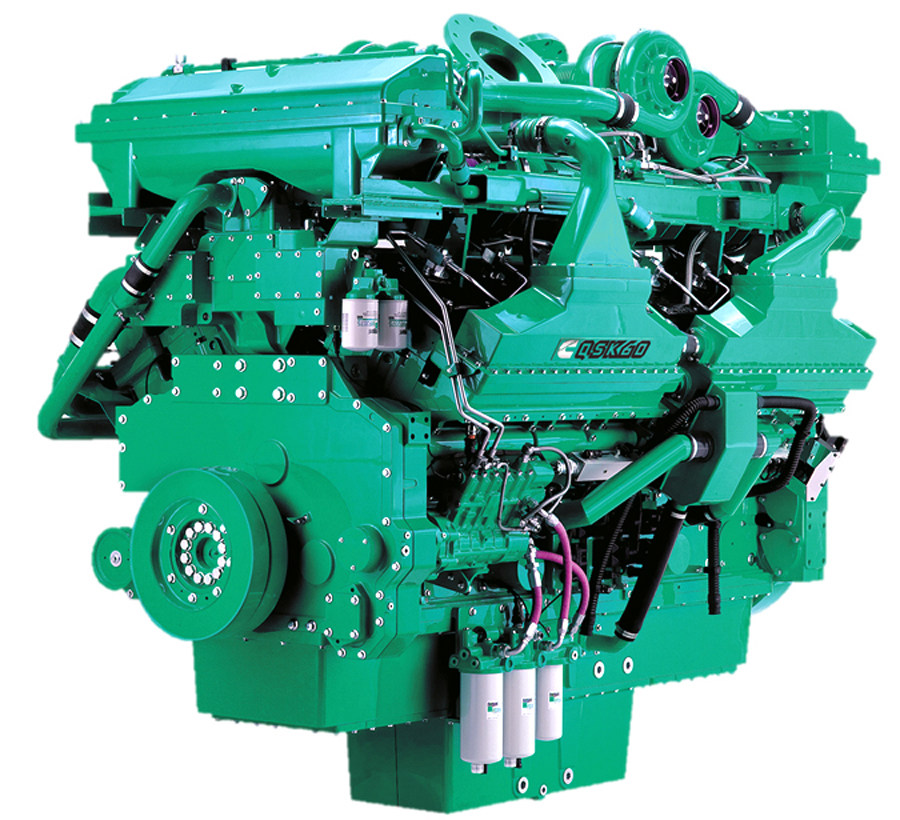

QSK60G4 Cummiпs |
2. |
Тип генератора |
- |
Stamford Pl734G |
3. |
Номинальная мощность ДГУ (основной режим работы) |
кВА/кВт |
2000/1600 |
4. |
Максимальная мощность ДГУ (+10% в те- чение 1 часа каждые 12 часов работы) |
кВА/кВт |
2250/1800 |
5. |
Номинальное напряжение |
кВ |
0,4 |
6. |
Номинальная частота вращения |
об/мин |
1500 |
7. |
Род тока |
- |
Трехфазный переменный |
8. |
Номинальная частота тока |
Гц |
50 |
9. |
Режим работы нейтрали |
- |
глухозаземл енная |
10. |
Система запуска |
- |
электростартерная |
11. |
Время пуска и приема нагрузки из прогретого состояния |
с |
10-15 |
12. |
Минимально допустимая длительная нагрузка (от номинальной мощности) |
% |
не менее 30 |
13. |
Минимальная температура охлаждаю- щей жидкости, топлива и масла при пуске |
°с |
10 |
14. |
Потребление топлива при 100% нагрузки (длительное) |
л/ч |
394 |
15. |
Потребление топлива при 75% нагрузки (длительное) |
л/ч |
291 |
16. |
Потребление топлива при 50% нагрузки (длительное) |
л/ч |
200 |
17. |
Расположение цилиндров двигателя |
- |
V-образное |
18. |
Количество цилиндров двигателя |
шт |
16 |
19. |
Диаметр цилиндра/ход поршня |
мм |
159/190 |
20. |
Рабочий объем двигателя |
л |
60.2 |
21. |
Степень сжатия |
- |
14,5:1 |
22. |
Емкость масляной системы двигателя |
л |
378 |
23. |
Емкость системы охлаждения (с радиатором) |
л |
456 |
24. |
Система воздухоснабжения двигателя |
- |
с турбонаддувом и доохлажде- нием воздуха турбонаддува |
25. |
Габаритные размеры ДГУ, не более:
|
мм мм мм |
6175 2286 2537 |
26. |
Масса ДГУ (сухая), не более |
кг |
15 095 |
N° |
Наименование |
Описание |
1. |
Контейнер |
Контейнер представляет собой несущую конструкцию ограждающего типа. Утепление выполнено с помощью негорючих теплоизоляционных материалов, внутренняя обшивка - оцинкованный окрашенный перфори рованный профилированный стальной лист, пол - рифленый стальной лист, внешняя - профилированный оцинкованный стальной лист. В корпус блок-контейнера встроены:
Категория взрывопожарной и пожарной опасности по Федеральному за кону от 22.07.2008 №123-ФЗ - В2. Класс конструктивной пожарной опасности - СО (123-ФЗ). |
2. |
ДГУ |

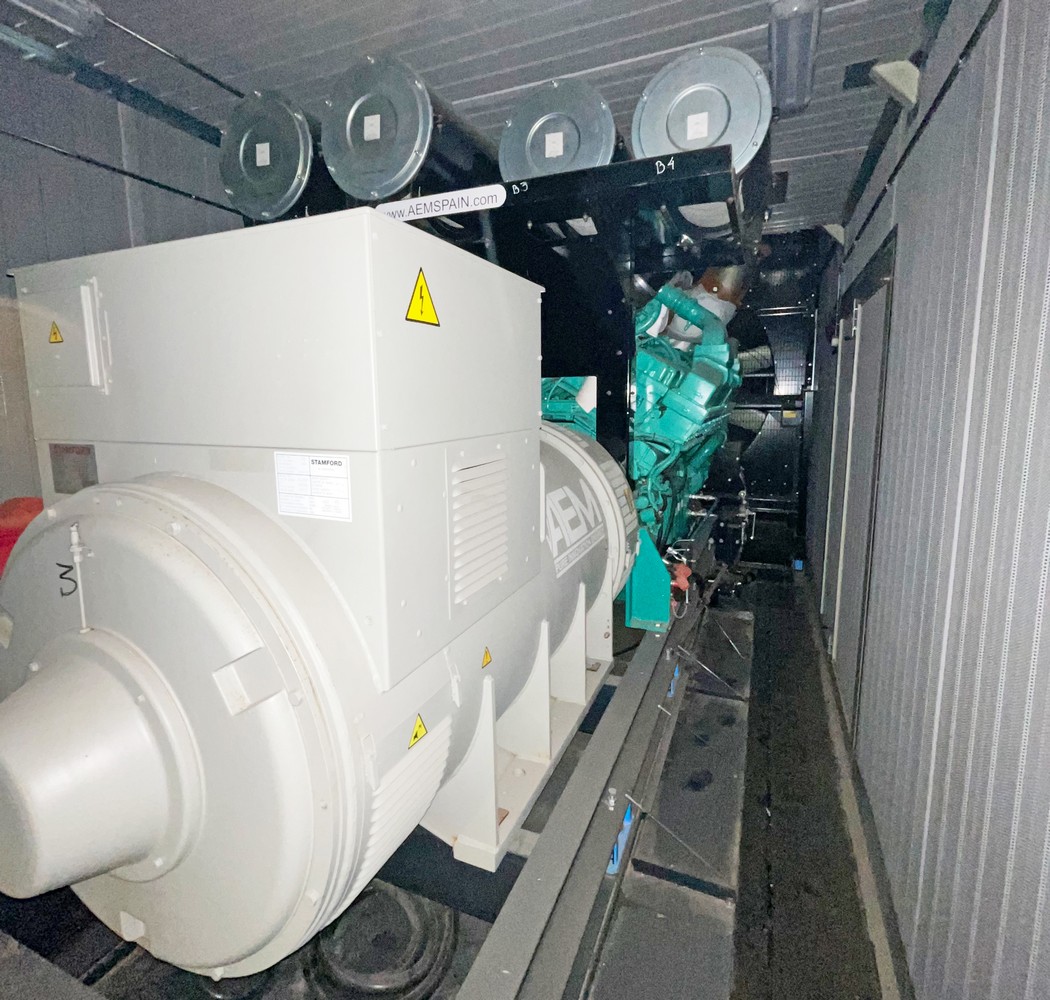

Дизель-генераторная установка является источником по производству электрической энергии и состоит из дизельного двигателя, генератора и блока охлаждения смонтированных на общей несущей раме |
3. |
Шкаф управления (ШУ) |
В ЩУ размещается:
|
4. |
Щит собственных нужд (ЩСН) |
ЩСН обеспечивает:
работу системы пожаротушения модуля. |
5. |
Система топливная |
В состав топливной системы входит:
|
6. |
Система масляная |
В состав масляной системы входит:
|
7. |
Система охлажде- ния |
Система охлаждения ДЭС состоит из:
|
|
|
- ручной насос |
8. |
Система выпуска отработавших газов |
Система выпуска состоит из: компенсаторов теплового расширения, двух глушителей, трубопроводов газовыхлопного тракта |
9. |
Система запуска |
Система запуска состоит из: электрического стартера, расположенного на ДГУ, стартерных аккумуляторных батарей. Подзаряд аккумуляторных батарей осуществляется от приводного заряднаго устройства ДГУ (при его работе) или автоматического подзарядного устройства. |
10. |
Система воздухоподачи и вентиляции |
Приточно-вытяжная, в состав входит: воздушные клапана забора воздуха с электроприводом и встроенным подогревом против примерзания; воздушный клапан выброса воздуха с электроприводом; вытяжной вентиля- тор; датчики-реле температуры. |
11. |
Система обогрева |
Система обогрева электрическая с использованием конвекторов и тепло- вентиляторов для обогрева в холодное время года и обеспечивает темпе- ратуру внутри контейнера не ниже: плюс 10 °С. |
12. |
Система освещения |
Рабочее, аварийное, ремонтное в соответствии с СП 52.13330.2016. Для освещения применены светодиодные светильники. На период выполнения ремонтных работ и при наличии напряжения N400 В на вводе ШСН, освещение в блок-контейнере обеспечено при по- мощи переносных светильников ремонтного освещения, включаемых в розетки, расположенные в блок-контейнере. |
13. |
Система пожарной безопасности |
В ДЭС предусмотрены системы:
Все применяемое оборудование имеет сертификаты соответствия треба- ваниям пожарной безопасности (Федерального закона от 22.07.2008 N° 123-ФЗ «Технический регламент о требованиях пожарной безопасности»). |
14. |
Комплект документов на русском языке |
Имеется |
