Краткое позиционирование модели

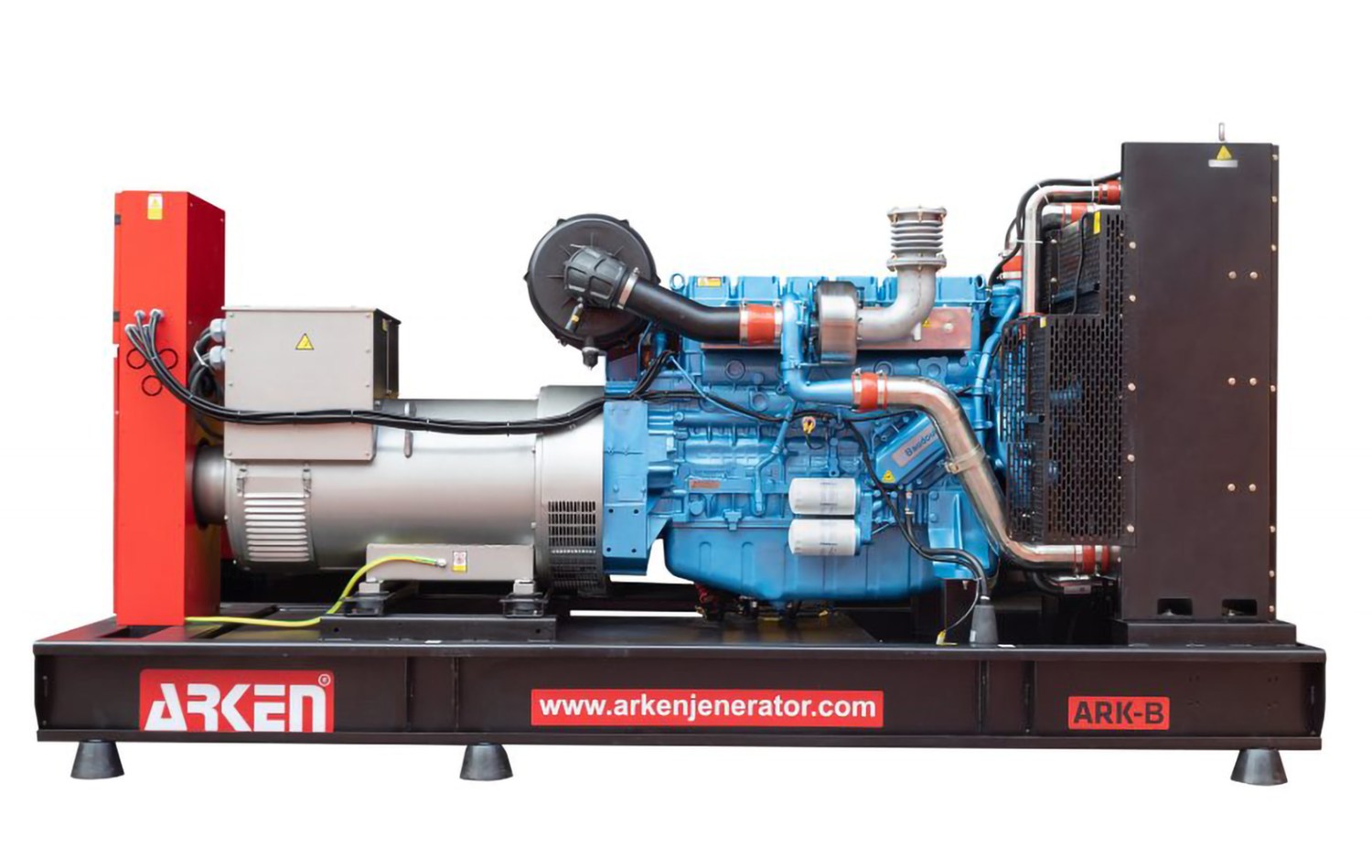

Arken ARK-B 825 — дизельная электростанция турецкого производства номинальной мощностью 600 кВт (750 кВА), оснащенная двигателем Baudouin 6M33G825/5 с жидкостным охлаждением. В базовой конфигурации используется альтернатор ARK 6C, также доступны варианты Mecc Alte ECO43-1SN/4, Stamford HC6G, Leroy Somer LSA 49.1 M75 и Marelli MJB 355 MB4. Установка может применяться для резервного электроснабжения модульных центров обработки данных, где необходимо поддерживать работу серверной инфраструктуры, сетевого оборудования и систем охлаждения при отключении внешней сети. В проектах энергоснабжения центров обработки данных ДГУ позволяет организовать отдельный резервный источник для вычислительного модуля или выделенной группы ответственных потребителей.
- Электрическая мощность: номинальные 600 кВт позволяют резервировать значительную группу серверных и инженерных потребителей. При расчете учитываются активная и полная мощность, коэффициент мощности и динамические изменения нагрузки.
- Двигатель Baudouin 6M33G825/5: рядный дизель рабочим объемом 19,6 л с частотой вращения 1500 об/мин и жидкостной системой охлаждения. Максимальная мощность двигателя составляет 725 кВт.
- Генераторное оборудование: базовый альтернатор ARK 6C или альтернативные исполнения Mecc Alte, Stamford, Leroy Somer и Marelli позволяют подобрать электрическую часть с учетом характеристик ИБП и других подключаемых потребителей.
- Автоматизация резервирования: дополнительная комплектация АВР обеспечивает возможность автоматического запуска ДГУ и переключения источников питания. Интеграция SCADA позволяет контролировать электрические параметры, состояние двигателя и аварийные сигналы из диспетчерской системы объекта.
- Варианты проектной комплектации: для наружного размещения доступен контейнер с отоплением, вентиляцией и инженерными системами. Для продолжительной автономной работы можно предусмотреть увеличенный топливный бак объемом до 10000 л, автоматическую подкачку топлива и дополнительное оборудование мониторинга.
Практический сценарий выбора
Arken ARK-B 825 можно рассматривать для резервного электроснабжения модульного ЦОД регионального оператора связи, в котором размещаются серверные стойки, телекоммуникационное оборудование и системы хранения данных. При аварии внешней электросети вычислительная нагрузка должна оставаться под напряжением без перерыва, а системы охлаждения — обеспечивать отвод тепла от оборудования. Для этого ДГУ включается в систему гарантированного электроснабжения совместно с ИБП и распределительными устройствами. Мощность 600 кВт необходимо распределять между IT-нагрузкой и необходимой инженерной инфраструктурой с учетом пусковых режимов климатического оборудования и требований к резервированию.
- Сформировать энергетический баланс ЦОД: рассчитать потребление серверных стоек, сетевых коммутаторов, систем хранения данных и оборудования передачи информации. Отдельно определить электрическую мощность кондиционеров, насосов охлаждения, вентиляции и вспомогательных инженерных систем. Суммарная расчетная нагрузка должна соответствовать возможностям ДГУ.
- Согласовать работу генератора с ИБП: проверить входной коэффициент мощности, гармонические искажения, режим зарядки аккумуляторов и поведение ИБП при переходе на генераторное питание. Необходимо исключить перегрузку электростанции при одновременном восстановлении питания серверного оборудования и зарядного тока ИБП.
- Обеспечить резервирование охлаждения: определить состав климатического оборудования, необходимого для поддержания допустимой температуры в серверных залах. После запуска ДГУ предусмотреть поэтапное включение компрессоров, насосов и вентиляторов, чтобы ограничить пусковые токи и предотвратить недопустимые провалы напряжения.
- Разработать схему автоматического переключения: при использовании АВР согласовать запуск станции с системой распределения электроэнергии ЦОД. На время запуска ДГУ критичная IT-нагрузка должна получать питание от ИБП. После выхода генератора на рабочие параметры необходимо организовать подключение резервируемых потребителей с учетом их приоритетов и допустимых переходных режимов.
- Определить требования к надежности электроснабжения: для ЦОД с резервированием по схеме N+1 рассмотреть использование нескольких генераторных установок и соответствующей системы распределения питания. При проектировании параллельной работы ДГУ необходимо согласовать распределение нагрузки, защиту генераторов и порядок подключения секций. Одна установка мощностью 600 кВт сама по себе не обеспечивает резервирование N+1.
- Подготовить инфраструктуру и топливное хозяйство: рассчитать необходимый запас топлива по фактической загрузке электростанции и требуемой продолжительности автономной работы. Для наружного размещения предусмотреть контейнерное исполнение, приточно-вытяжную вентиляцию, отвод выхлопных газов, систему пожарной безопасности и доступ для обслуживания. Организовать передачу сигналов о состоянии ДГУ, уровне топлива и неисправностях в централизованную систему мониторинга ЦОД.
При выборе Arken ARK-B 825 для модульного центра обработки данных необходимо учитывать совокупную мощность вычислительной и климатической инфраструктуры, совместимость генератора с ИБП и требования к отказоустойчивости системы электроснабжения. Особое значение имеют поэтапное подключение потребителей, топливная автономность и возможность интеграции станции в существующую энергетическую инфраструктуру. Сравнить установку с другими решениями аналогичной мощности можно в разделе дизельных электростанций 600 кВт.
