Проектирование и поставка ДЭС мощностью 6 МВт, в составе шести ДГУ 1000кВт, ЗРУ-6кВ, операторной, двух контейнеров хранения топлива 50 м3, доставка, ШМР, ПНР
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

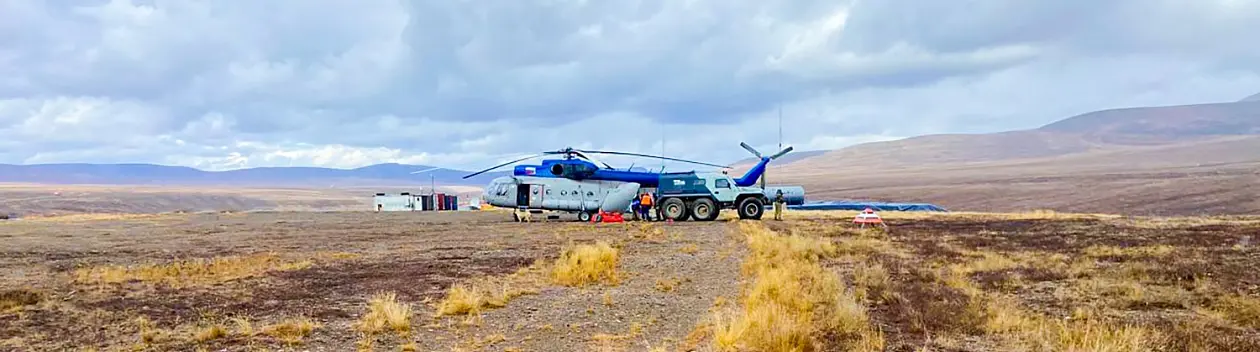

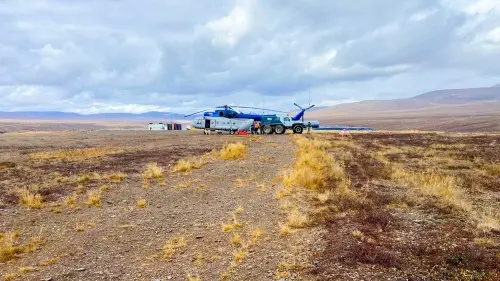

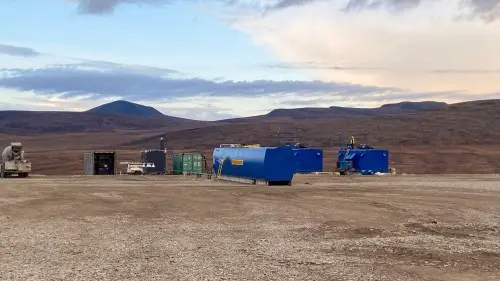

Проект реализован на месторождении «Телевеем» в сложных субарктических климатических условиях с продолжительной зимой и коротким прохладным летом: средняя температура января составляет -26°С, а средняя температура июля: +9.1 °С.
ДЭС 6МВт предназначена для постоянной работы в качестве основного источника энергоснабжения вахтового поселка и рудника. Режим работы ДЭС непрерывный, круглогодичный. Число часов работы в год — 8760.
Особенности работы ДЭС
Энергокомплекс состоит из 6 ДГУ по схеме работы N+2. При внезапной остановке любой из четырех работающих ДЭС одна из резервных ДЭС из состояния «постоянной готовности к пуску» автоматически запустится и примет часть нагрузки на себя.
- Время пуска от подачи команды до готовности принять номинальную нагрузку не превышает 15-20 секунд.
- АСУ (автоматическая система управления) ДЭС имеет возможность чередовать ДГУ, находящиеся в резерве или в работе, для соблюдения равномерной наработки моточасов ДГУ.
- Каждая ДГУ допускает перегрузку мощности 110% сверх номинальной в течение 1 часа каждые 12 часов.
В составе энергокомплекса поставлен модуль операторной с АСУ ДЭС. Модуль операторной разделен на 3 отсека: место оператора, комната приема пищи и туалет.
АСУ ДЭС обеспечивает:

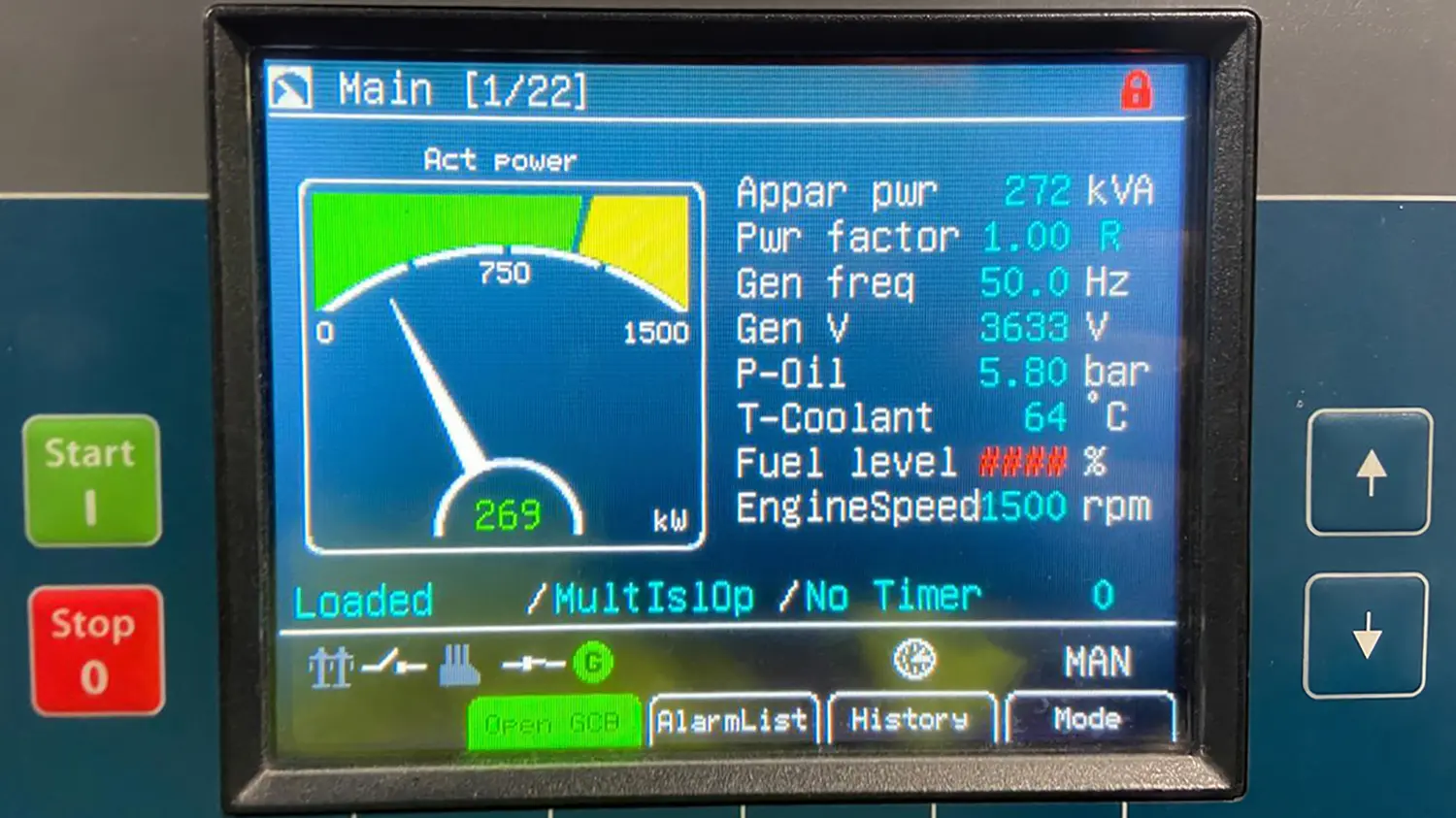

- визуализацию состояния технологического оборудования ДЭС;
- отображение текущих значений технологических параметров ДЭС и сигнализацию выхода их за установленные пределы;
- ведение журнала тревожных сообщений;
- ведение технологического протокола;
- пуск и останов ДГУ в автоматизированном режиме по команде оператора;
- экстренный автоматический останов ДГУ при неисправности или срабатывании защит двигателя или генератора;
- автоматическую синхронизацию генераторных выключателей;
- автоматическое включение генераторного выключателя;
- автоматическое поддержание частоты вращения генераторов;
- автоматический пуск прокачивающего насоса масла при останове ГПУ;
- автоматическое поддержание выходного напряжения генераторов;
- автоматическое регулирование, контроль, индикацию и хранение значений основных параметров ДГУ;
- предупредительную защитную сигнализацию по предельным параметрам работы ДГУ с последующим отключением нагрузки и остановом ДГУ.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Видео о проекте
Смотрите видео с проектной визуализацией энергокомплекса!

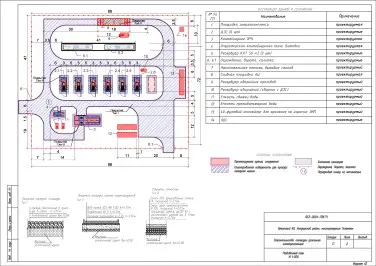

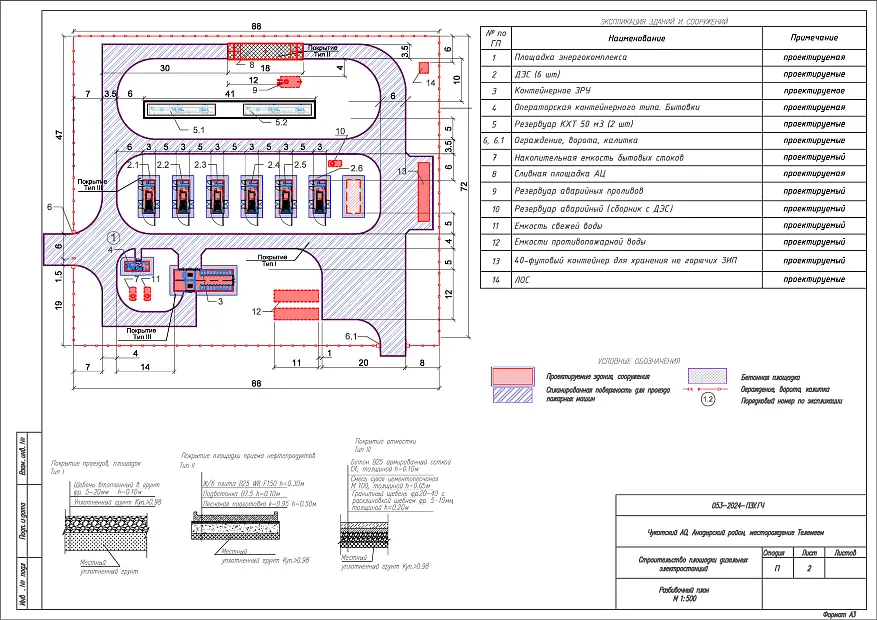

Видео демонстрирует проектное решение для расстановки оборудования энергокомплекса: 6 модулей ДГУ 1 МВт, 2 модуля ЗРУ-6кВ, операторная и 2 модуля хранения топлива по 50 м3 каждый.
Фотогалерея
Детали проекта
Состав ДЭС

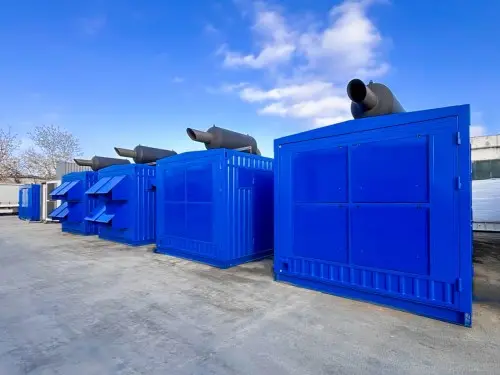

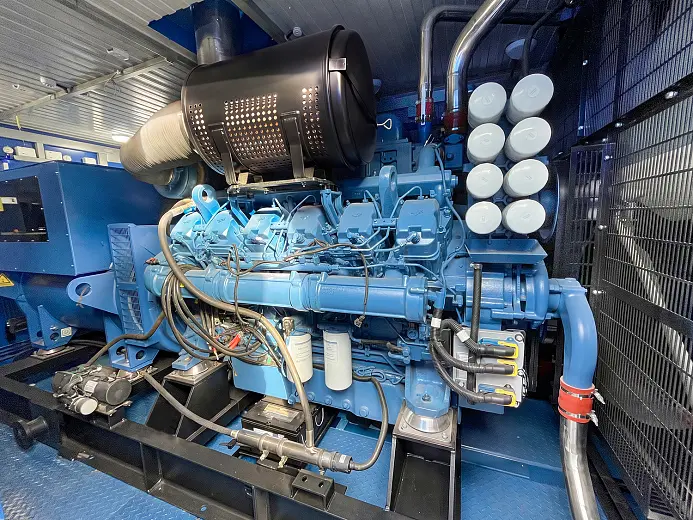

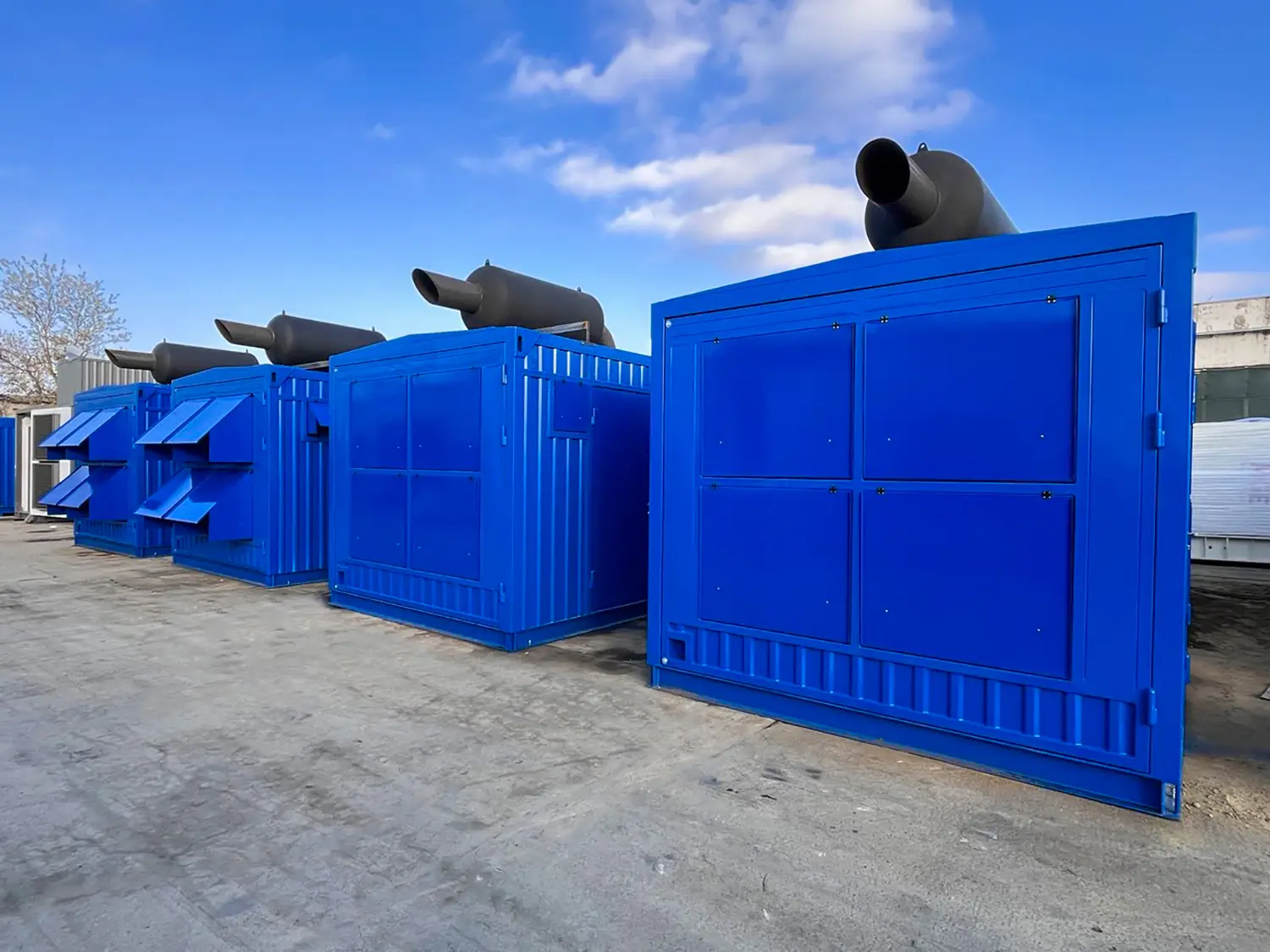

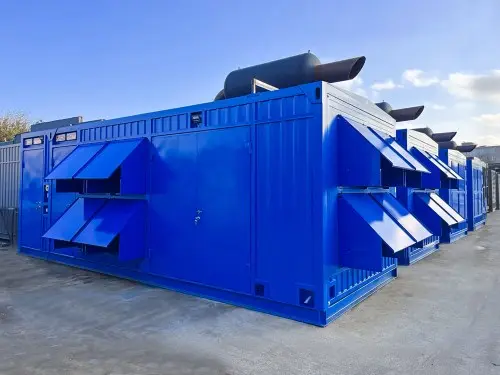

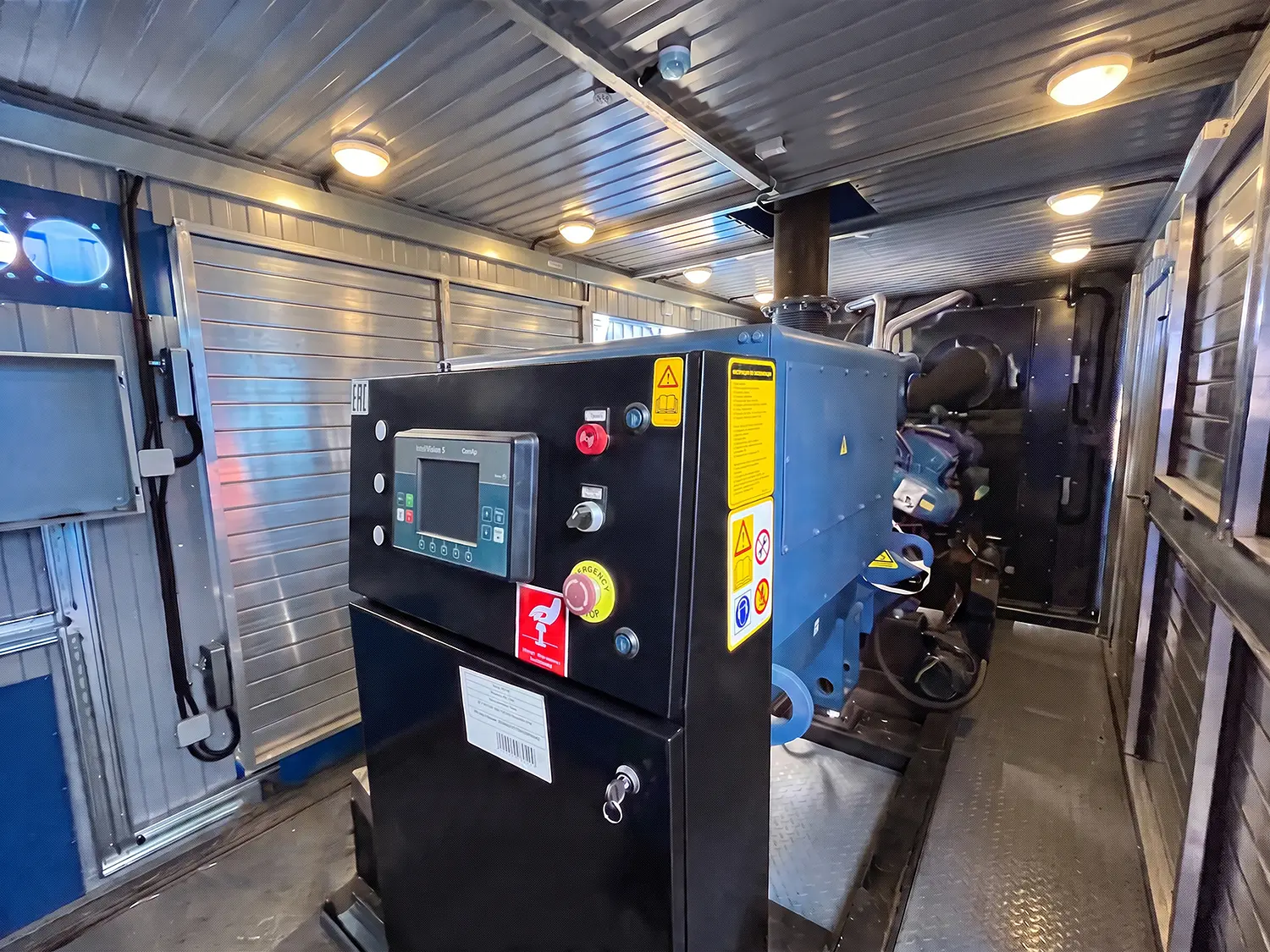

1. Шесть дизель-генераторных установок ТЭ.1000-T6300-2РН Yuchai на базе двигателя Yuchai и генератора Leroy Somer.
Состав ДГУ:
- дизельная электростанция с автоматическим подогревателем двигателя;
- система топливоподачи;
- система маслоснабжения;
- система охлаждения;
- выпускная система с шумоглушением;
- щит собственных нужд и вспомогательной автоматики;
- система запуска от аккумуляторных батарей;
- система освещения;
- система пожарной безопасности;

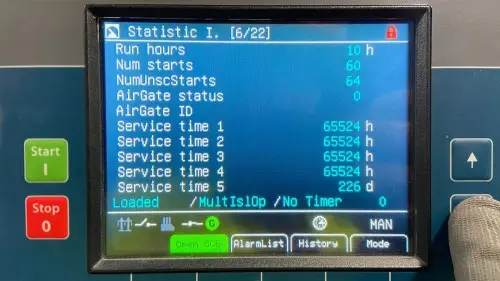

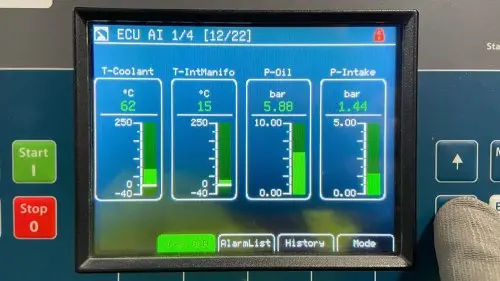

- панель управления (локальная) ComAp InteliGen NTC.
2. ЗРУ-6кВ двухконтейнерное

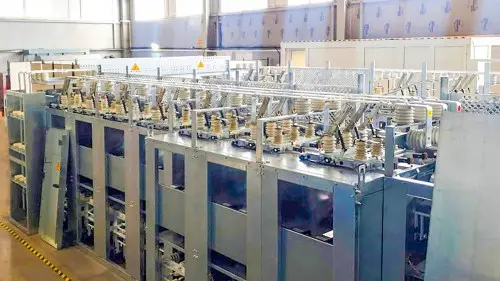

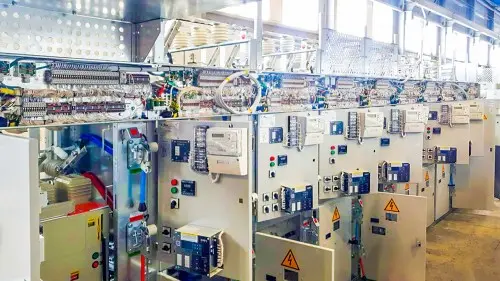

Модуль ЗРУ состоит из стыкованных между собой модулей, в которых размещаются ячейки двухсекционного РУ-6кВ, шкаф оперативного тока и вспомогательное щитовое оборудование, трансформаторы собственных нужд, а также распределительное устройство низкого напряжения.
Оборудование РУ-6 кВ поставлено с завершенным монтажом всех междушкафных и междублочных связей и коммуникаций.
3. Операторная контейнерного исполнения

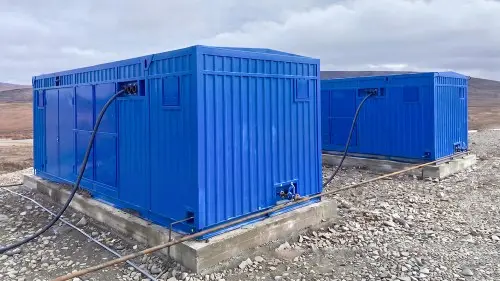

4. Два контейнера хранения топлива КХТ-50 емкостью 50 м³
Емкости КХТ выполнены двустенными с заполнением азотом межстенного пространства. Контроль герметичности межстенного пространства осуществляется дистанционно по показаниям прибора контроля давления, а также «по месту» по показаниям манометра.
Выдача дизельного топлива на ДГУ осуществляется насосом выдачи топлива. В каждой КХТ предусмотрен один рабочий и один резервный насос производительностью 4 м3/ч.
5. ЗИП на 6000 м.ч. (для каждой ДЭС, без масла и ОЖ)
Полный перечень выполненных работ по проекту
Специалисты «Техэкспо Инжиниринг» выполнили «под ключ» следующие работы:
-
разработали проектную, рабочую и сметную документацию;
- осуществили доставку на месторождение оборудования изделий и материалов, предусмотренных рабочей и сметной документацией в соответствии с графиком проекта;
- выполнили шеф-монтажные и пусконаладочные работы, индивидуальные испытания и комплексное опробование энергокомплекса;
- выпустили техническую и разрешительную документацию, сертификаты, декларации на все единицы оборудования и материалов;
- провели стажировку персонала Заказчика на смонтированном оборудовании во время ПНР.
Технические характеристики ДГУ ТЭ.1000-T6300-2РН Yuchai:
-
Исполнение — контейнерное
- Основная мощность — 1000 кВт / 1250 кВА
- Резервная мощность — 1100 кВт/1375 кВА

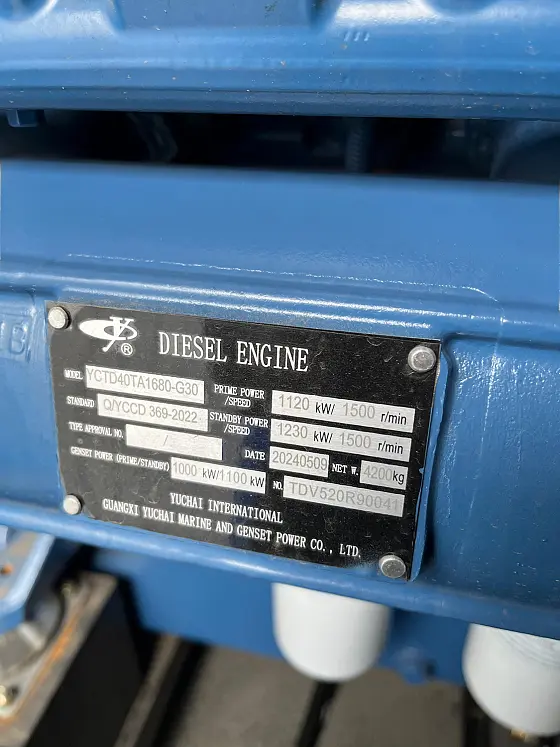

- Двигатель — Yuchai YCTD 40TA1680-G30
- Объем двигателя — 39 л
- Тип двигателя — дизельный
- Число цилиндров — 12/V-образное
- Расход топлива при 100%-ой нагрузке — 259 г/кВт*ч
- Масса ДГУ — 20000 кг
- Габариты — 8000х3200х3000 мм
- Панель управления — ComAp InteliSys NTC
- Синхронизация ДГУ друг с другом — да
- Генератор — Leroy Somer LSA 52,2 L45
- Напряжение — 6300 В
Технические характеристики контейнера

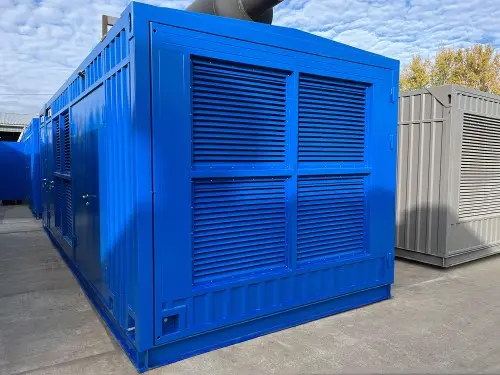

Тип — цельносварной, «Север», УХЛ1 от -60˚С до +40˚С
Габариты — 8000х3200х3000 мм

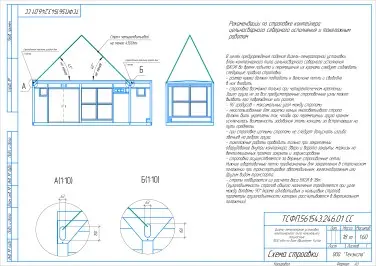

Чертежи
