Поставка блок-контейнера для размещения ДГУ мощностью 720 кВт

Заказчик Энергетическая компания
Фото
Задача Предоставить Заказчику контейнер для ДГУ средней мощности в соответствии с запрошенными характеристиками и комплектацией в сжатые сроки.
Решение Изготовление блок-контейнера и подготовка оборудования для самовывоза Заказчиком.
По проекту компания «Техэкспо» изготовила и подготовила для отправки блок-контейнер с пакетированием давальческой ДЭС мощностью 720 кВт.

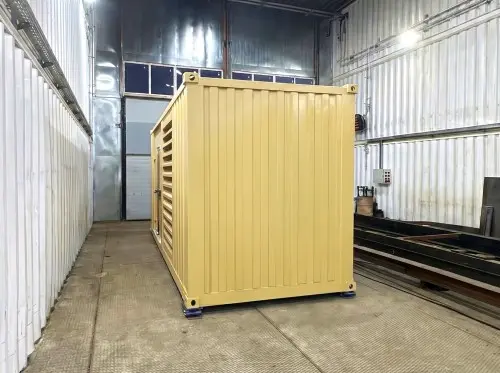

Характеристики контейнера

Основные характеристики:

  • габаритные размеры (ДхШхВ), мм — 6000 х 2438 х 2896;

  • степень огнестойкости контейнера — III;

  • класс конструктивной пожарной опасности – С0.

Конструкция контейнера

Контейнер обеспечивает эксплуатацию установленного в нем оборудования при температуре воздуха от +40°С до -40°С. Корпус контейнера состоит из сварного жесткого металлического каркаса из швеллеров и профилированных труб, обшитого и проваренного снаружи металлическими профилированными листами толщиной 1,5 мм. Эти материалы гарантируют прочность, сохранность и транспортабельность контейнера при перевозках, а также защиту установленной в нем ДЭС от атмосферных осадков.

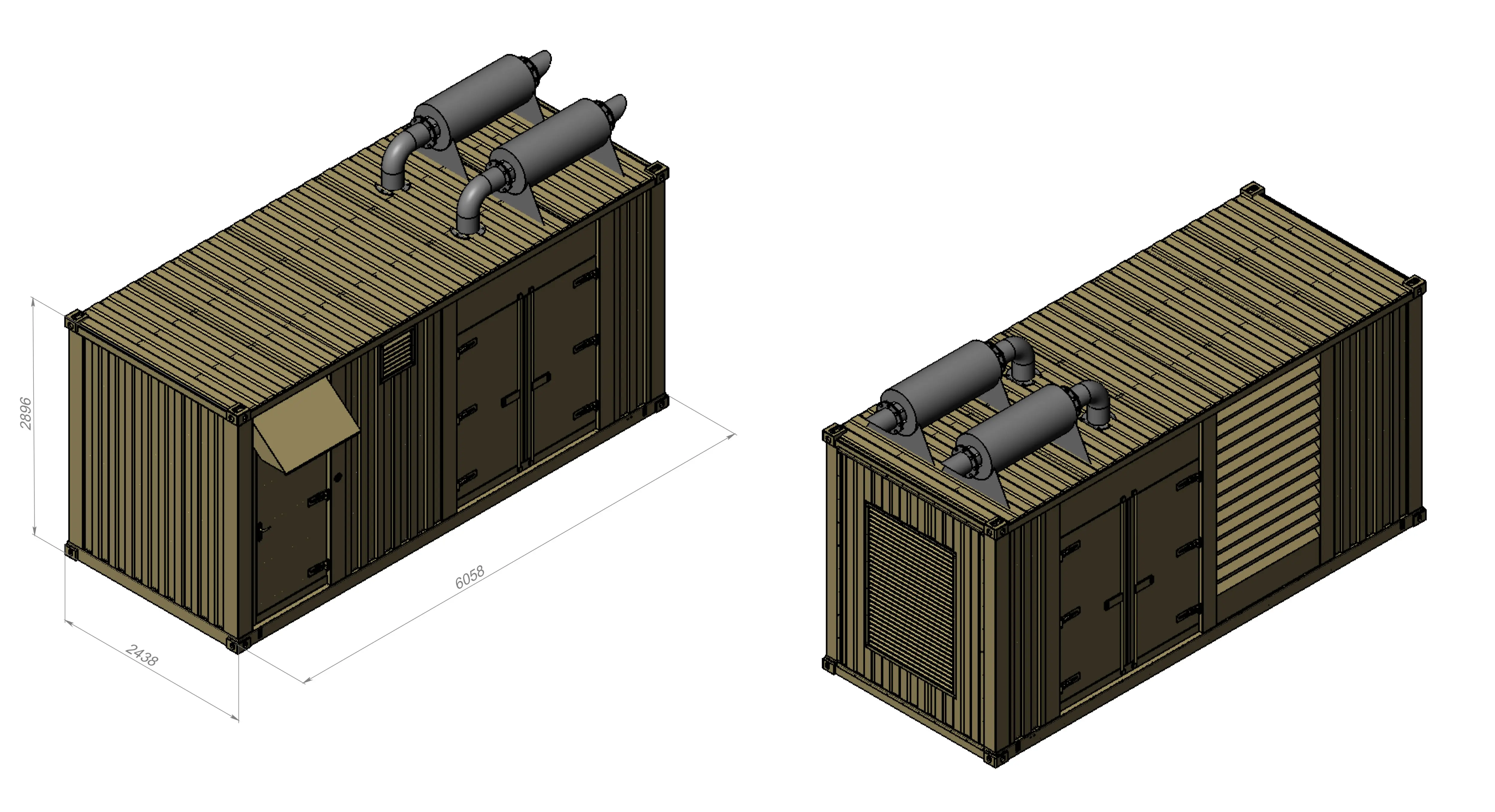

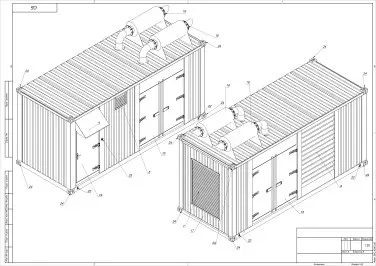

techexpo-energo-msk-269-2025-rkd (1).jpg

Пол контейнера: цельносварной, выполнен из рифленой стали типа «Чечевица» толщиной 4 мм, приварен к металлическому основанию контейнера и выдерживает нагрузки в соответствии с приложениями 1, 2, 3 ГОСТ 20259-80; снизу корпус заварен сплошным стальным листом толщиной 1 мм.

Стены контейнера: промежуток между внутренней обшивкой и наружными металлическими листами заполнен теплоизоляционным негорючим материалом толщиной 100 мм.

Герметичность контейнера: конструкция пола обеспечивает предотвращение вытекания ГСМ за пределы контейнера при аварийном разливе; для слива пролившихся технических жидкостей из контейнера предусмотрены специальные лотки со сливными отверстиями, имеющими герметичные заглушки с наружной стороны контейнера.

Крепежные элементы: для крепления основного (ДГУ) и вспомогательного оборудования (ЩС, ЩУ) электростанции предусмотрены опорные конструкции, крепежные, установочные, а также закладные элементы.

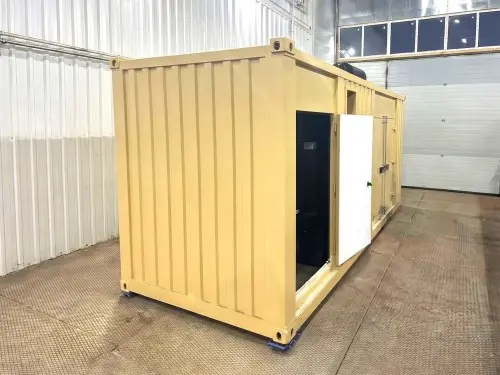

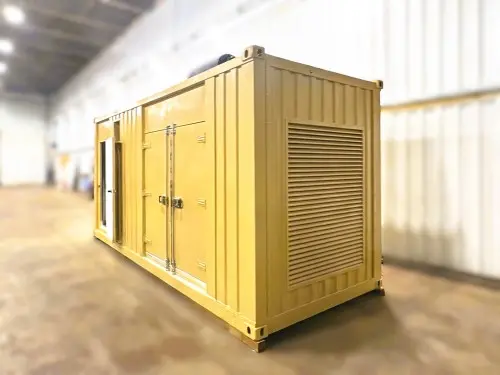

Двери контейнера: для удобства обслуживания и размещения ДГУ контейнер оборудован распашными торцевыми воротами перед радиатором, распашными дверями в зоне обслуживания двигателя с обеих сторон контейнера; все двери антивандальные с накладным ригельным замком, уплотнениями, петлями для пломбирования и ручками.

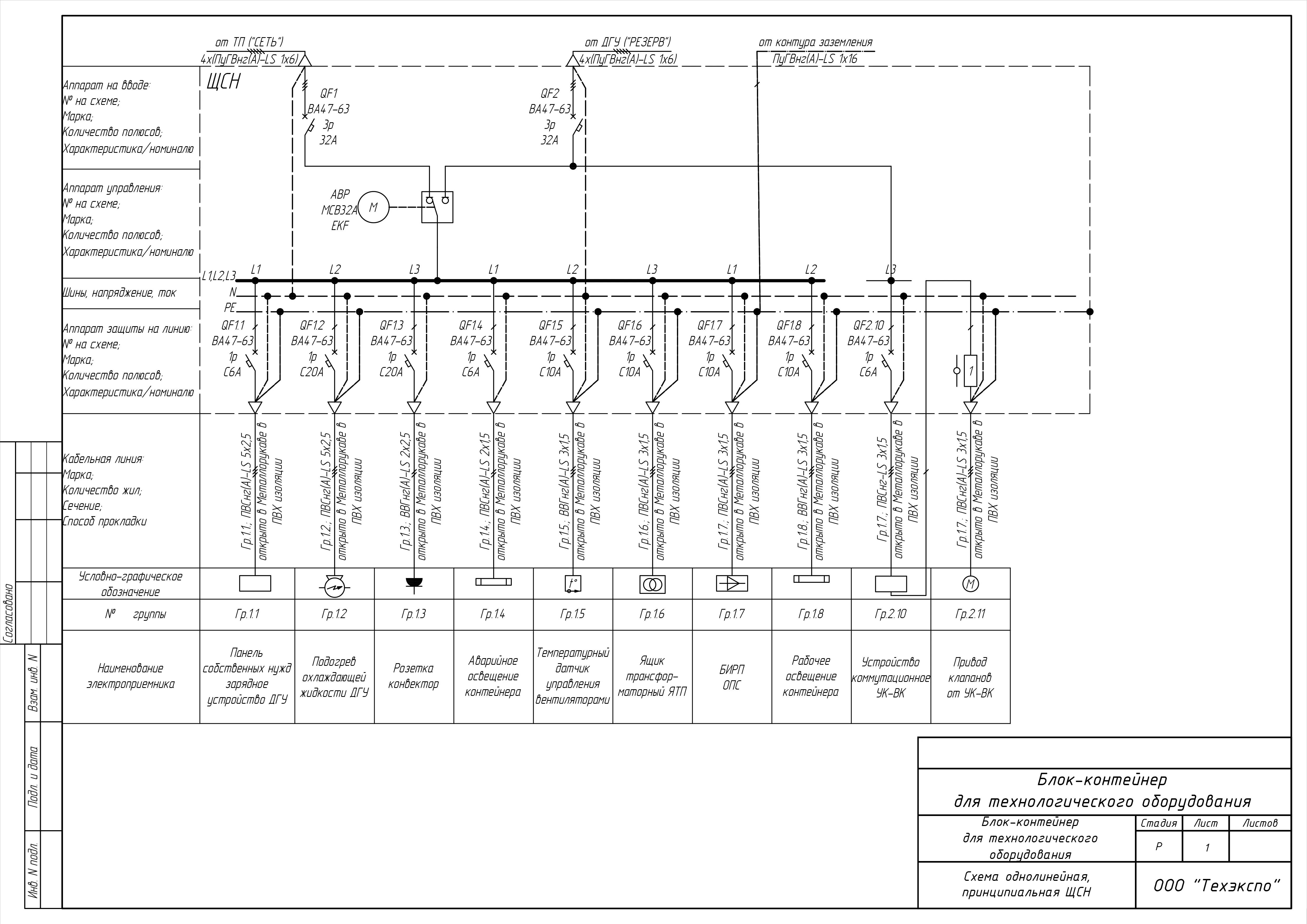

techexpo-energo-msk-269-2025-rkd (9).jpg

Системы контейнера

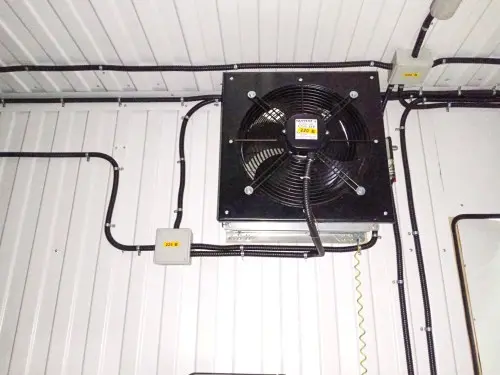

  • Вентиляция

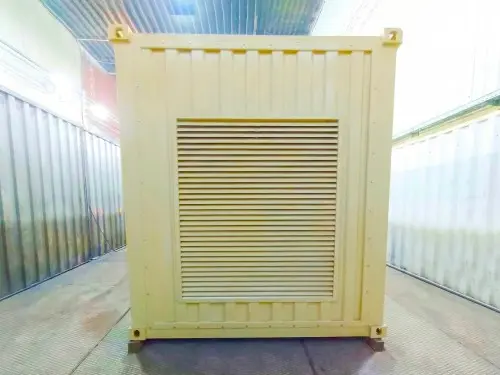

    В корпусе предусмотрены вентиляционные проемы для притока и выброса воздуха с установленными в них антивандальными жалюзийными решетками и маркизами.

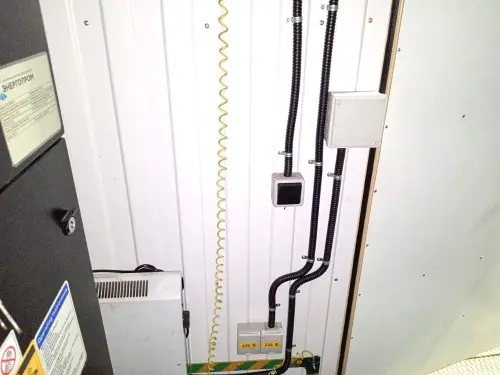

  • Коммуникации

    — Кабельные трассы выполнены в металлических кабель-каналах.

    — Для прокладки силовых кабелей изготовлен фальшпол-лоток.

    — Для питания потребителей собственных нужд контейнера предусматриваются электросети переменного тока напряжением 220 В и постоянного тока напряжением 24 В.

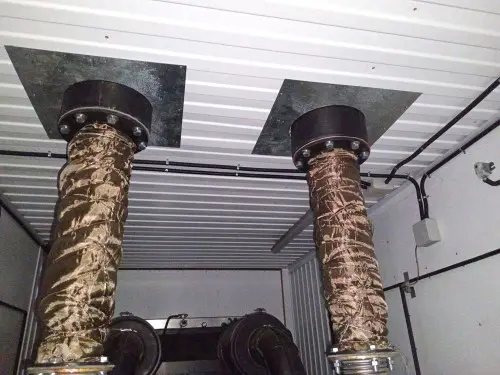

  • Шумоподавление

    Для установки глушителя на крыше контейнера предусмотрены закладные конструкции.

  • Безопасность

    — Конструкция контейнера обеспечивает безопасность обслуживающего персонала от поражения электрическим током в соответствии с нормативными документами.

    — В контейнере предусмотрена автоматическая установка пожаротушения, охранная и пожарная сигнализация.

  • Освещение

    — Электроосвещение ДГУ в контейнере предусмотрено от двух независимых источников: основного — от сети однофазного переменного тока напряжением ~220 В, и аварийного — от сети постоянного тока напряжением 24 В (аккумуляторная батарея).

    — Светильники основного и аварийного освещения — светодиодные.

Особенности проекта

1. Дублирующая кнопка аварийного останова ДГУ выведена на наружную стену контейнера у входной двери.

2. Предусмотрено автоматическое открывание и закрывание воздушных клапанов, включение и отключение вытяжного вентилятора.

3. При нахождении ДГУ в режиме «Резерв» отопление контейнера осуществляется за счёт настенных электроконвекторов со встроенным терморегулятором и тепловыделения от подогревателя охлаждающий жидкости ДГУ.

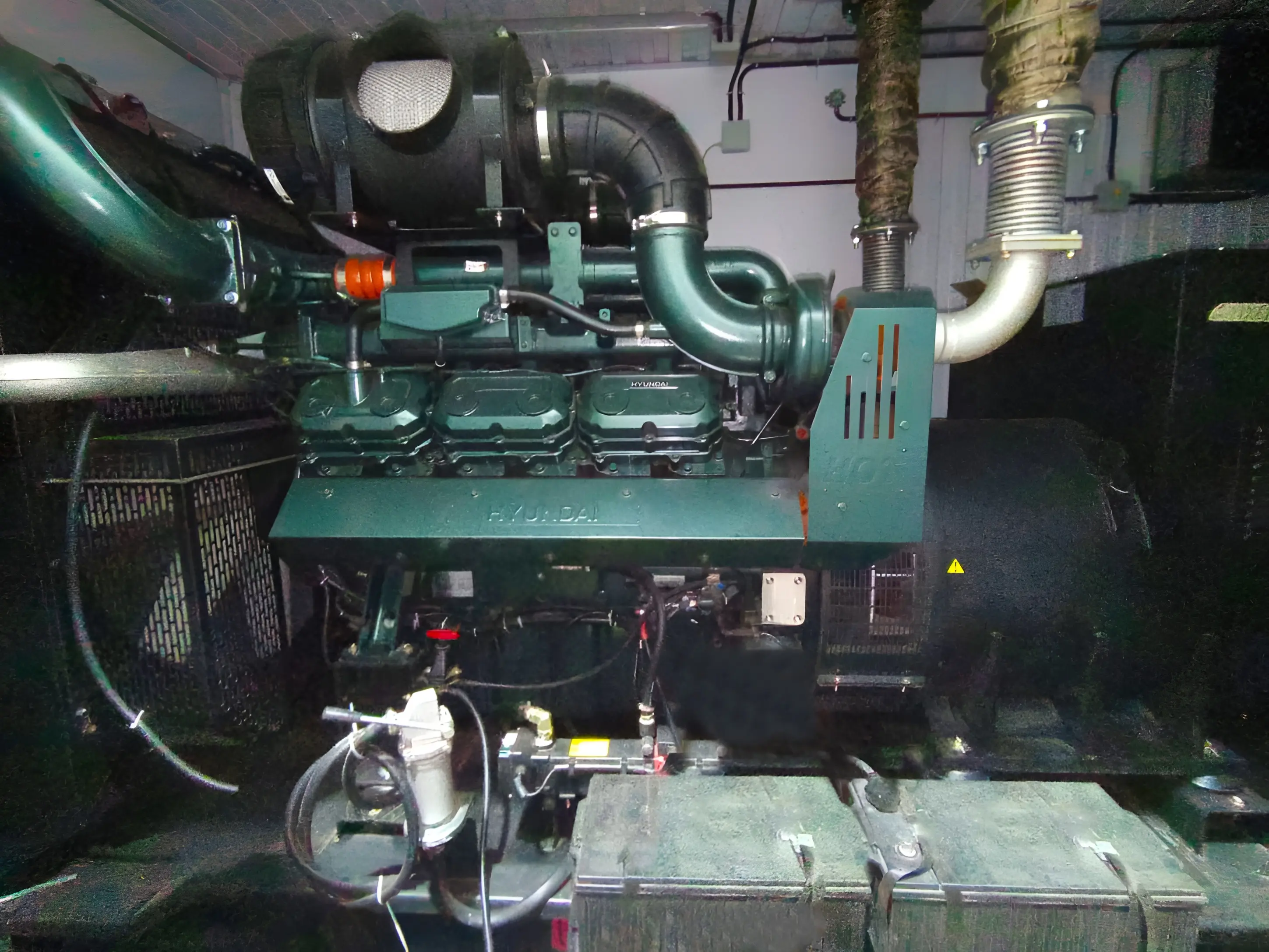

techexpo-energo-msk-269-2025 (19).jpeg

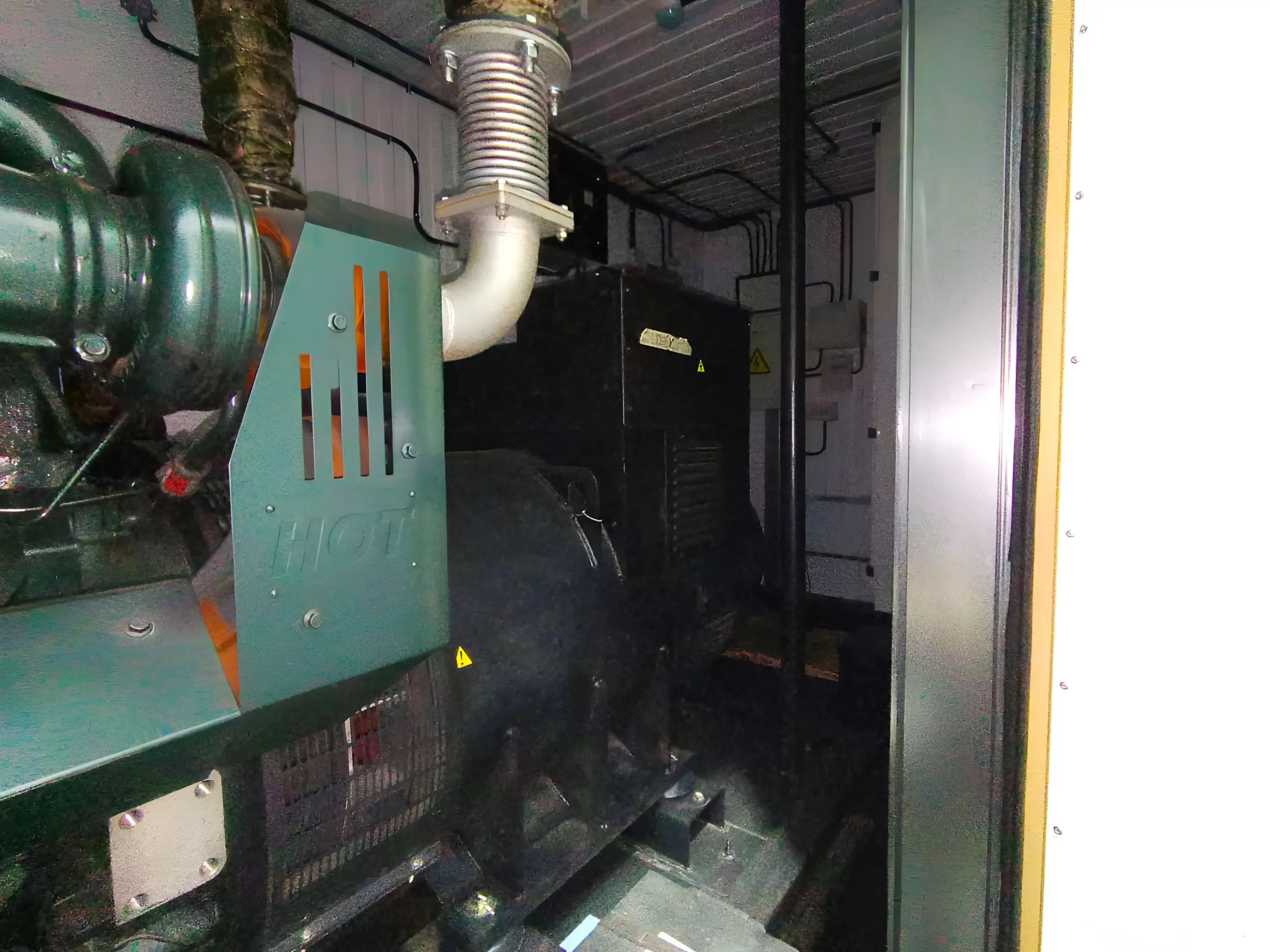

techexpo-energo-msk-269-2025 (20).jpeg

По проекту контейнер был поставлен в комплекте с давальческим оборудованием:

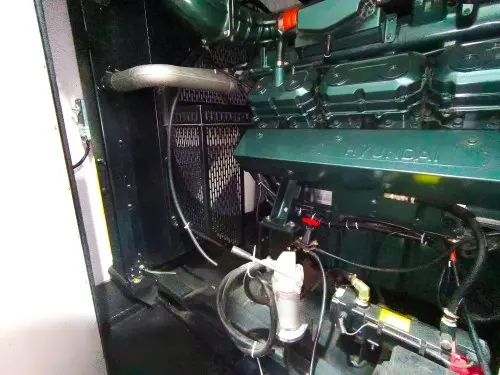

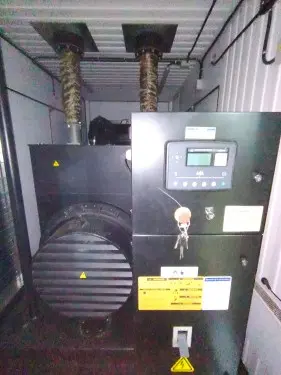

  • дизель-генераторная установка ЭПС-720 с габаритами 3630х1680х2200 (ДхШхВ) мм, массой 5000 кг;

  • промышленные глушители (2 ед.) с габаритами 1146х420х420 (ДхШхВ) мм, в комплекте с сильфонными компенсаторами;

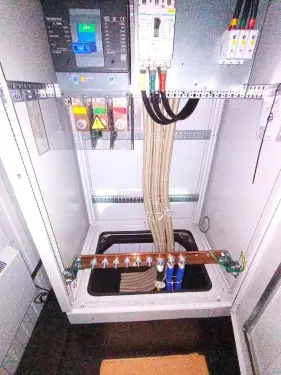

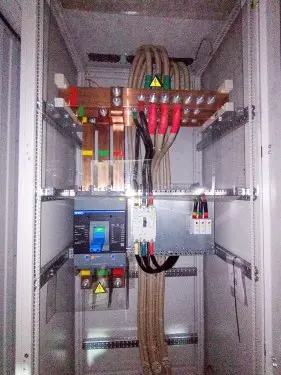

  • шкаф силовой с автоматическим выключателем Delixi 3P, 1600А;

  • шкаф управления ДГУ в комплекте с панелью управления DEEPSEA DSE 7320;

  • шкаф ВРУ-ДГУ с установленными в нем автоматическими выключателями;

  • кабель для шкафа ВРУ-ДГУ 100 м, наконечники 26 шт.

Гарантия

Гарантийный срок на поставленное оборудование составляет 12 месяцев.
