Поставка шкафа оперативного тока для горнодобывающей компании в Магадане
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Шкаф оперативного тока (ШОТ) — это комплектное электротехническое устройство для бесперебойного питания важнейших потребителей постоянного или переменного тока. Это могут быть устройства релейной защиты, автоматики, управления, сигнализации, а также системы связи и технологического оборудования.
ШОТы производят в различных исполнениях: для постоянного или переменного тока, с разной степенью защиты (например, IP54), климатическим исполнением по ГОСТ, с возможностью монтажа в помещениях с повышенной влажностью или запылённостью.
Для одного из удаленных объектов нашего Заказчика специалисты «Техэкспо» подобрали ШОТ по заявленным характеристикам.

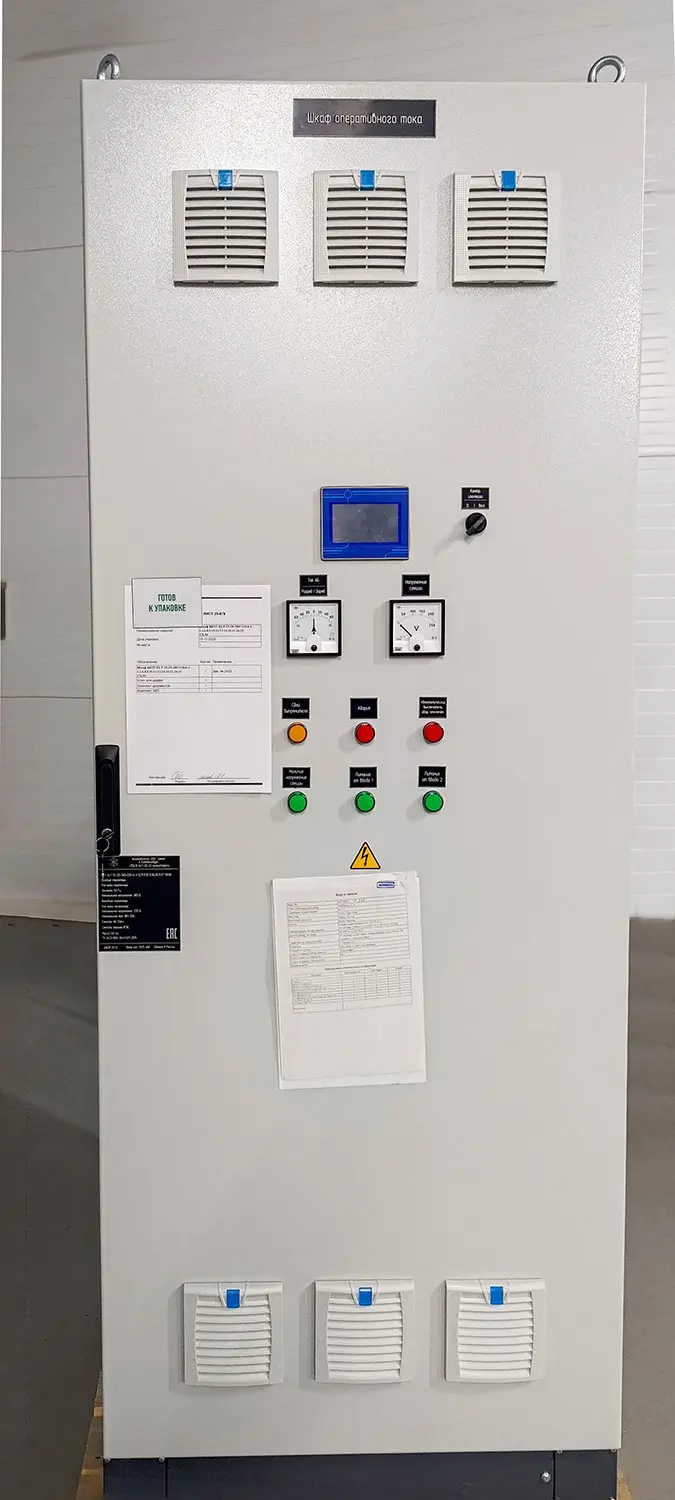

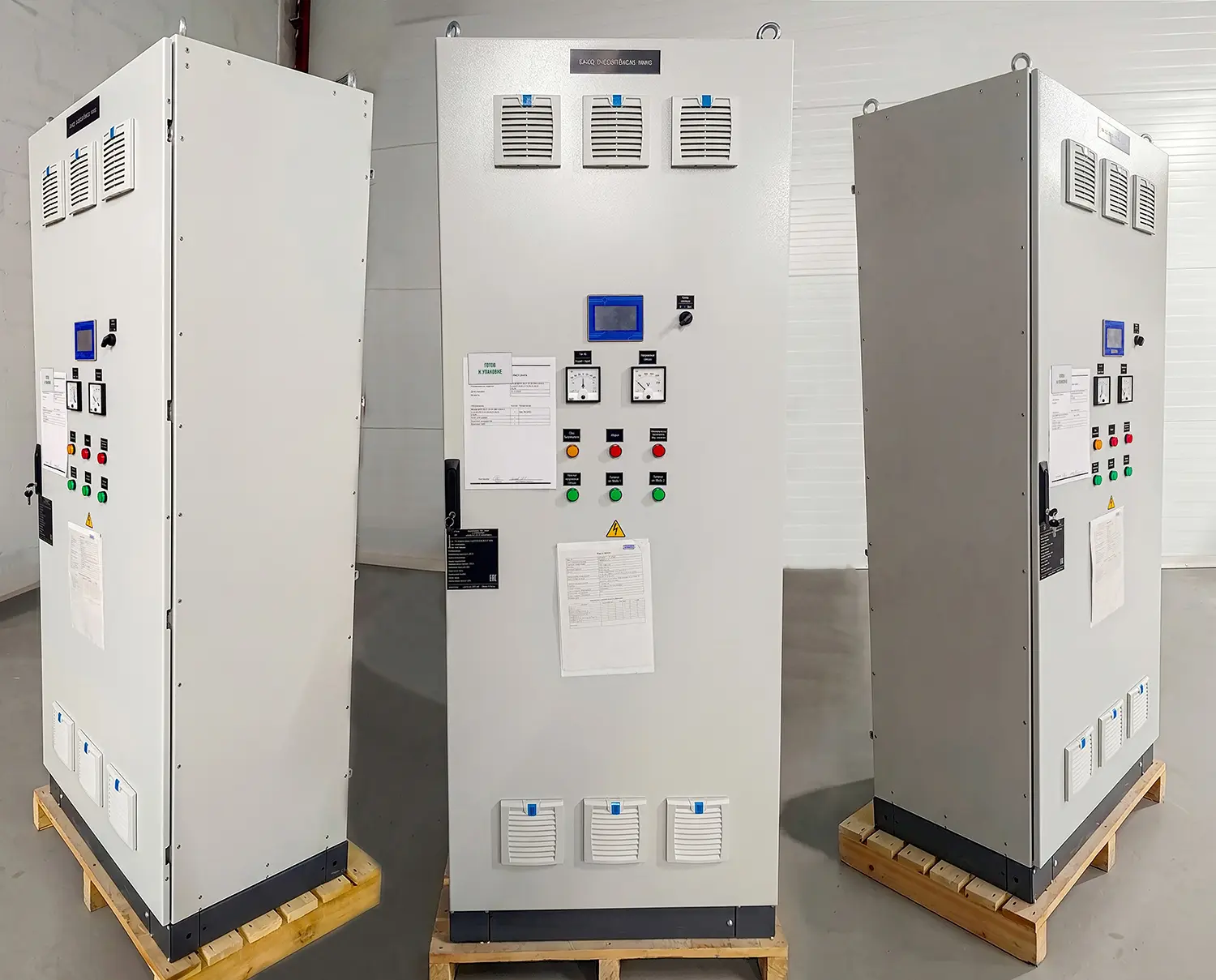

Для реализации проекта была выбрана модель ШОТ-ELT 55-20-380=220-6-1-1.2.6.8.9.10.13.20.25.31.
Характеристики оборудования
Входные:
- Количество вводов — 2;
- Входное напряжение, В — 380;
- Система заземления — TN-S;
Выходные:
- Выходной ток зарядного устройства, А — 20;
- Выходное напряжение, В — 220;

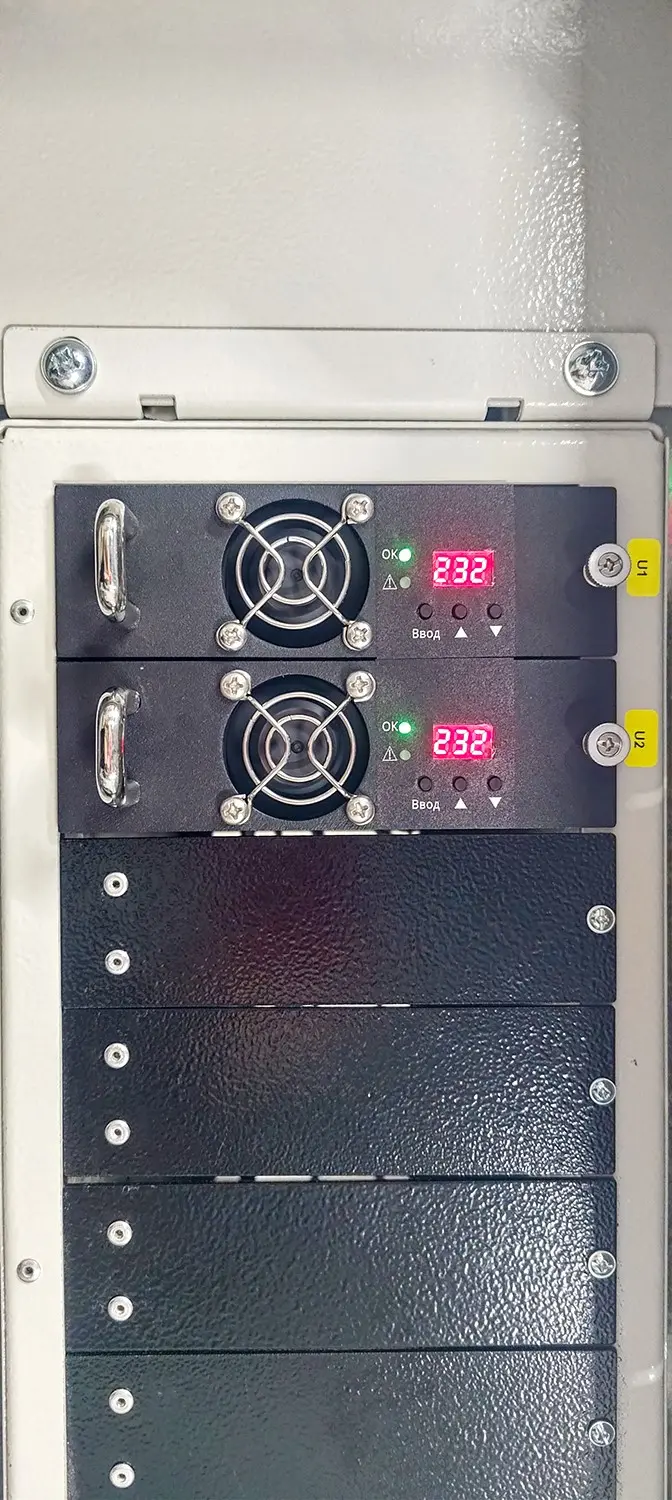

- Количество зарядных модулей —2;
- Система охлаждения модуля ЗУ — принудительное;
- Выходной ток одного модуля, А — 10;
Механические:

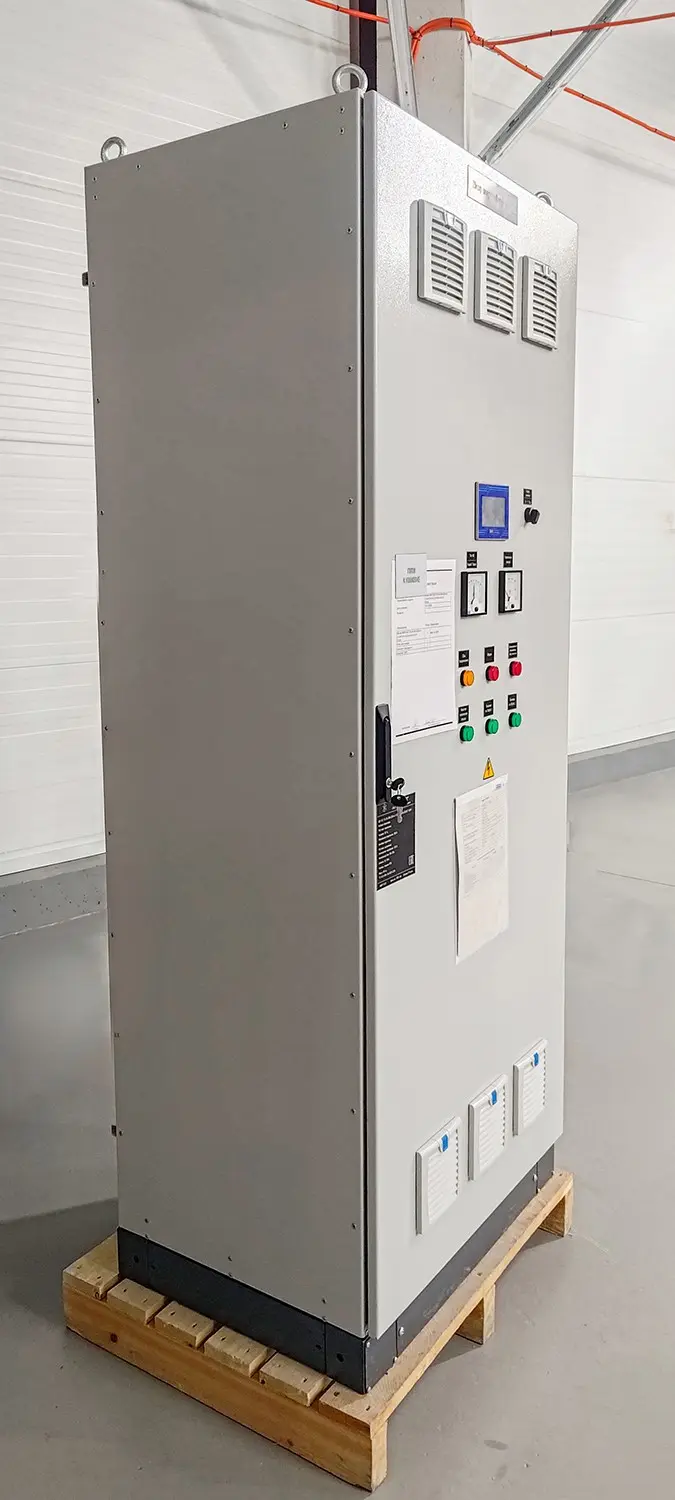

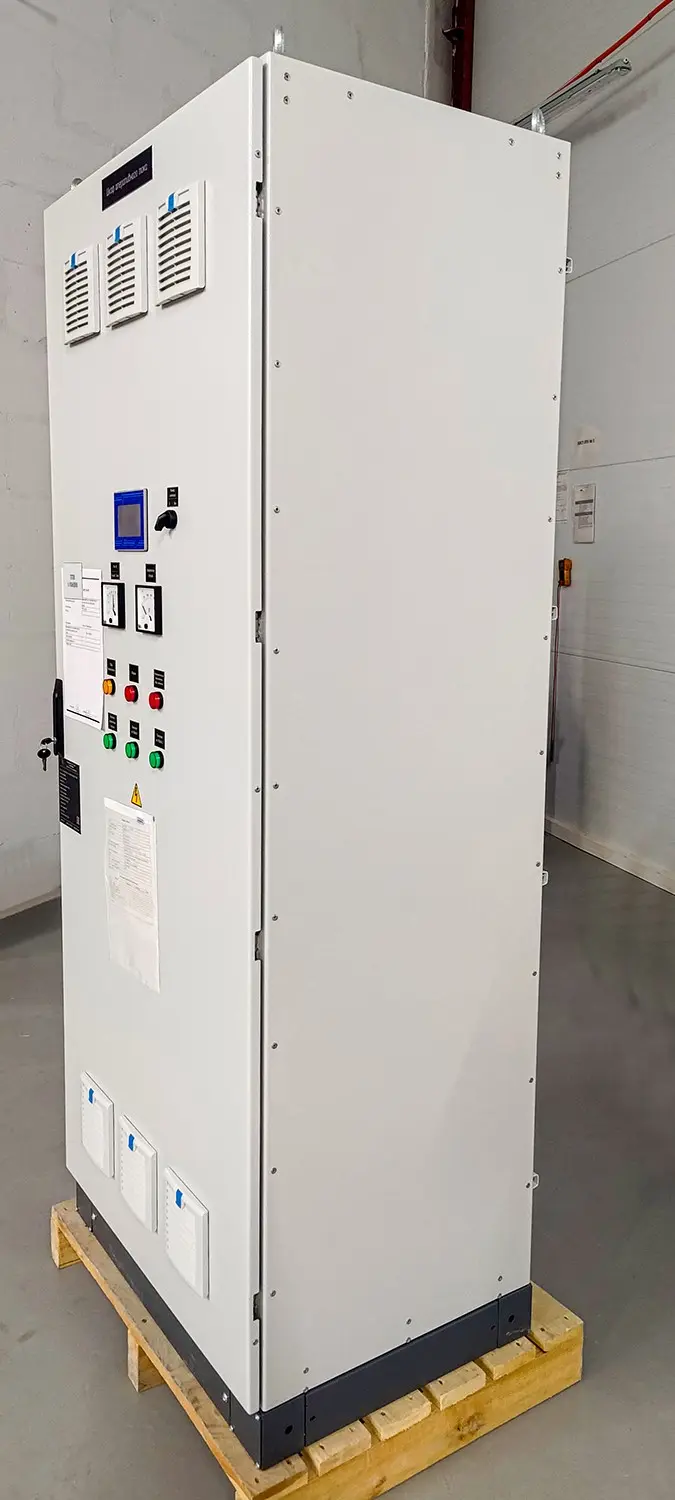

- Исполнение корпуса — напольный;

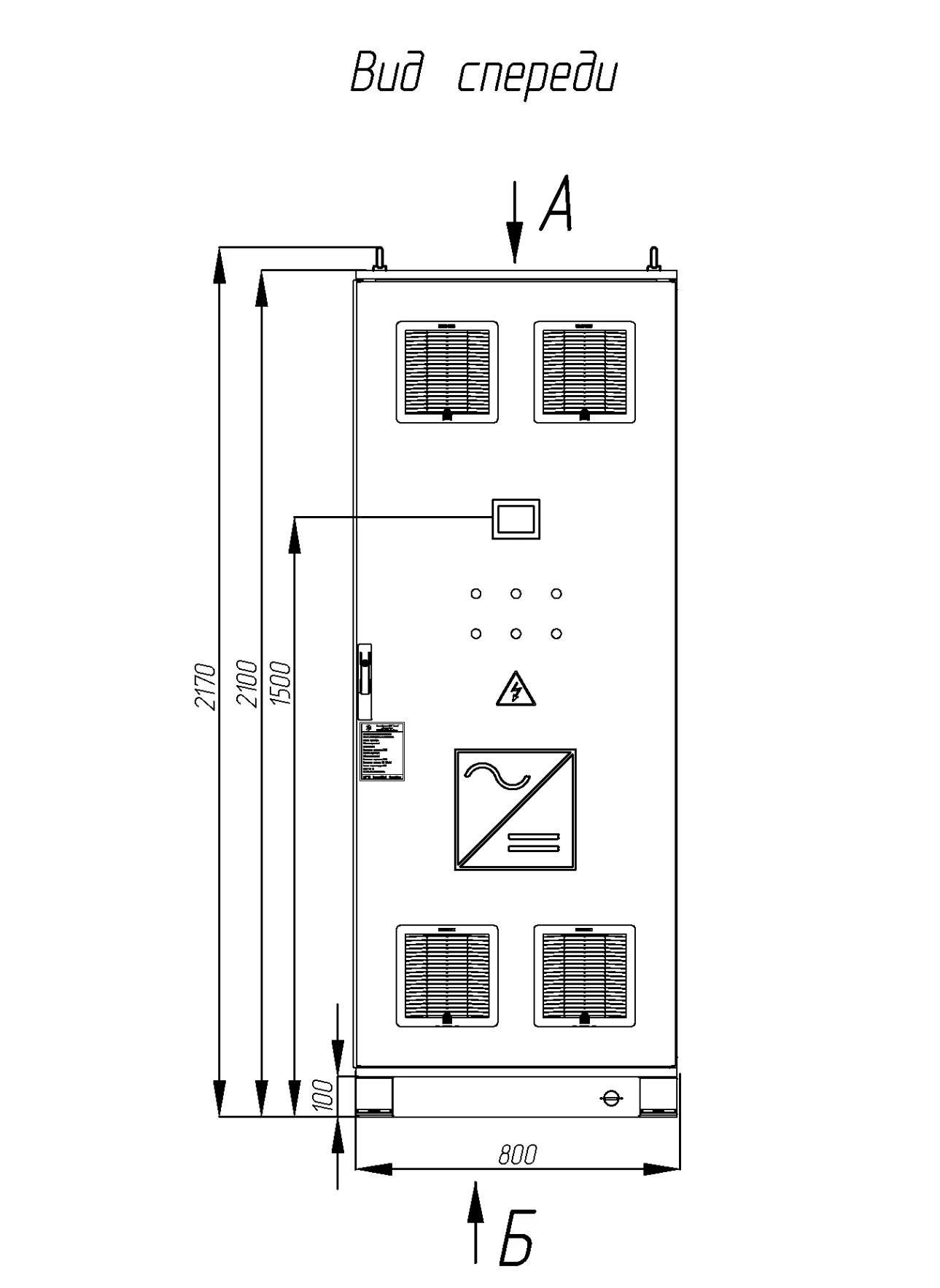

- Габаритные размеры (ШхГхВ), мм — 800х600х2100;
- Ввод/вывод кабеля — снизу;
- Упаковка — стандартная жесткая обрешётка.
Проект в цифрах
год реализации
регион проекта
тип проекта

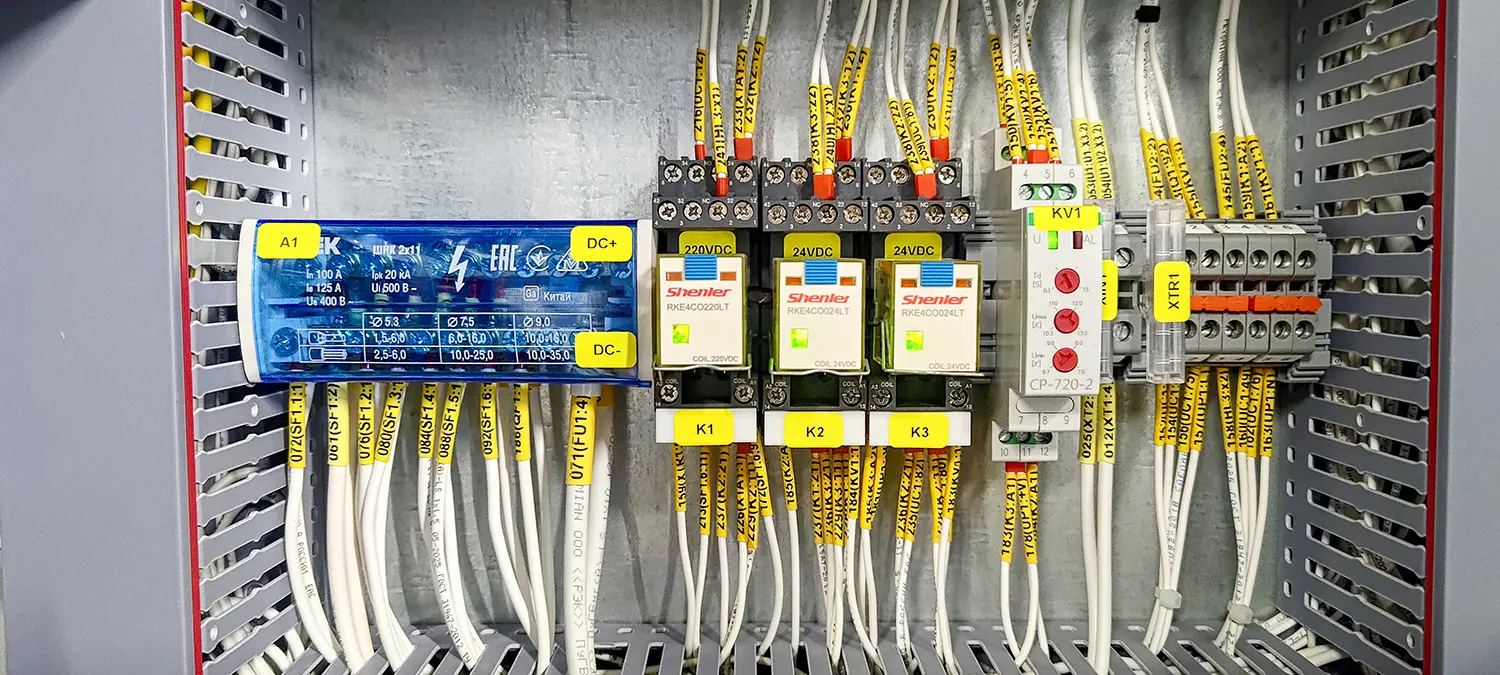

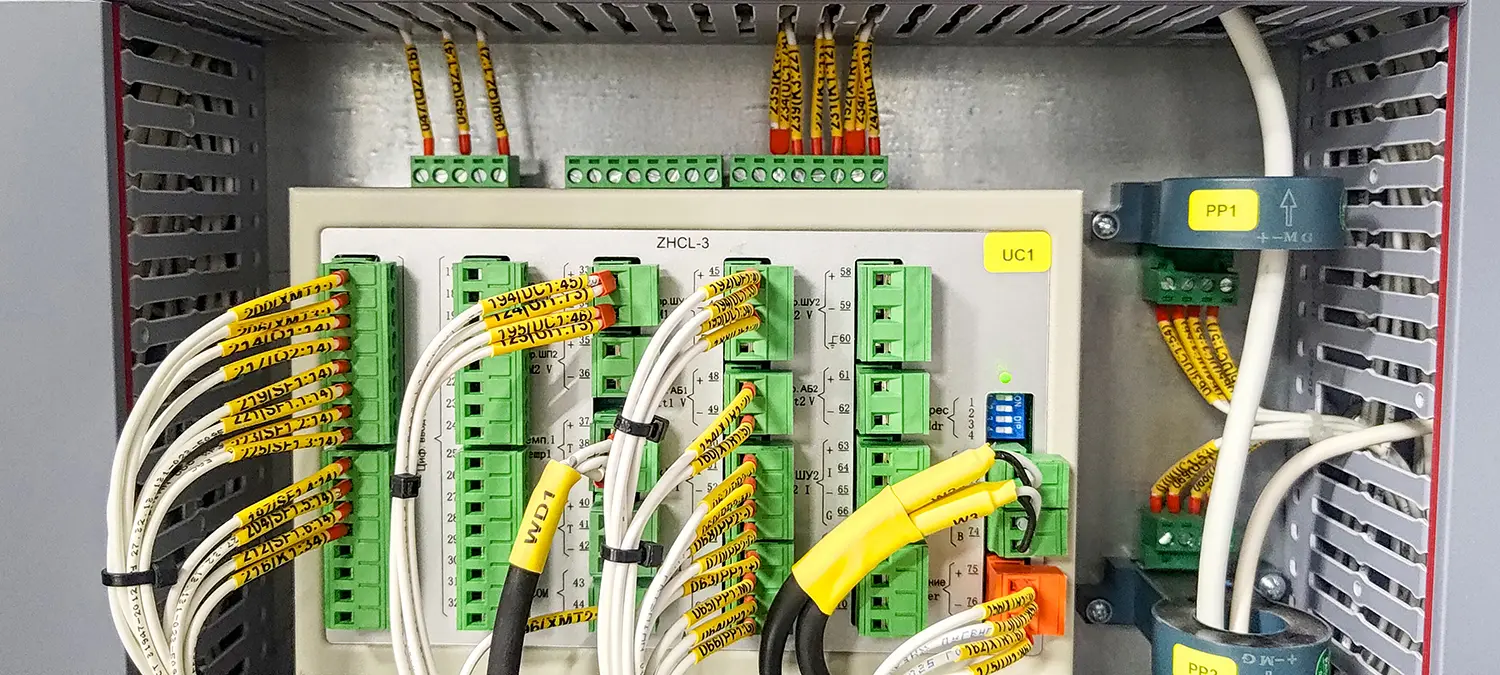

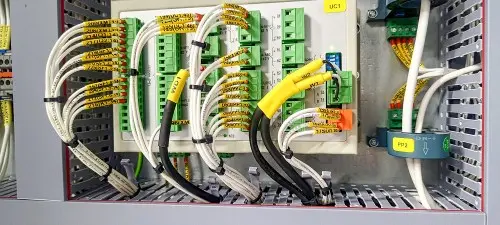

Фотогалерея
Детали проекта
Состав оборудования

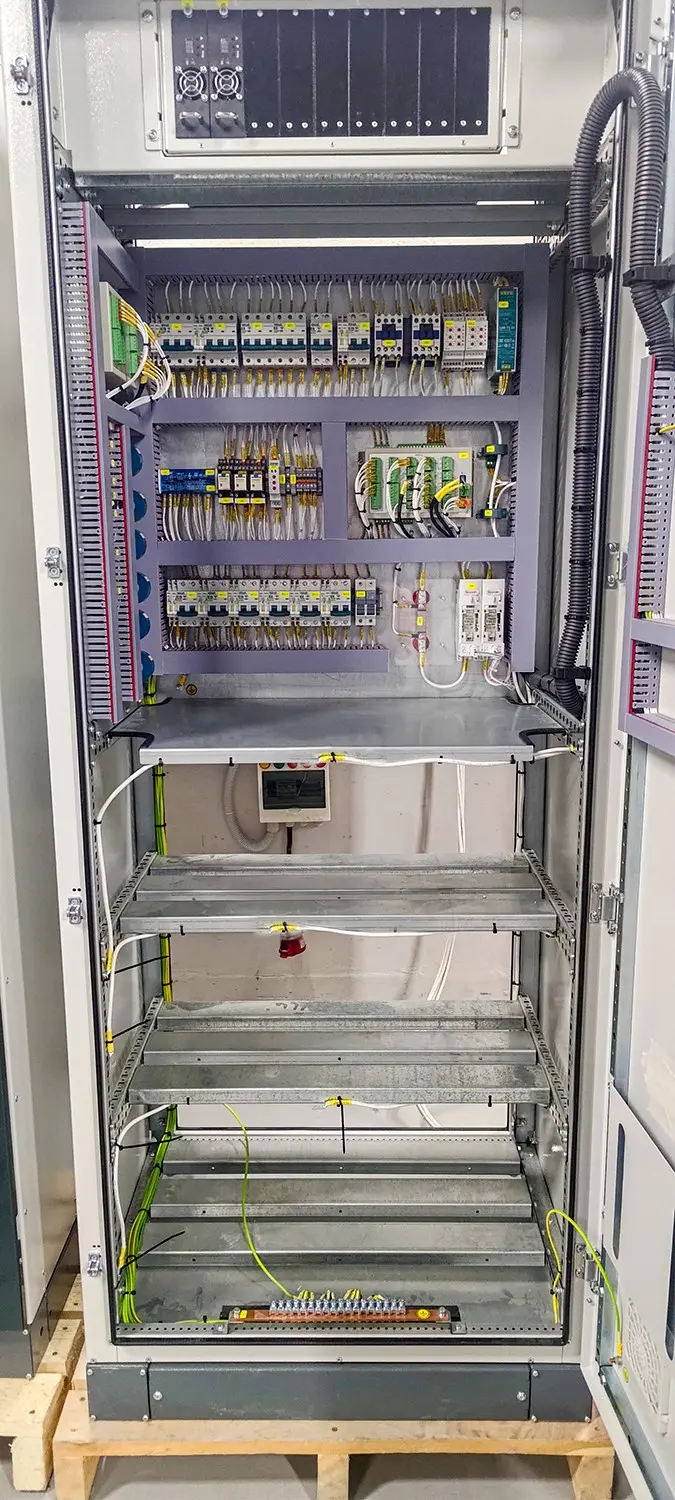

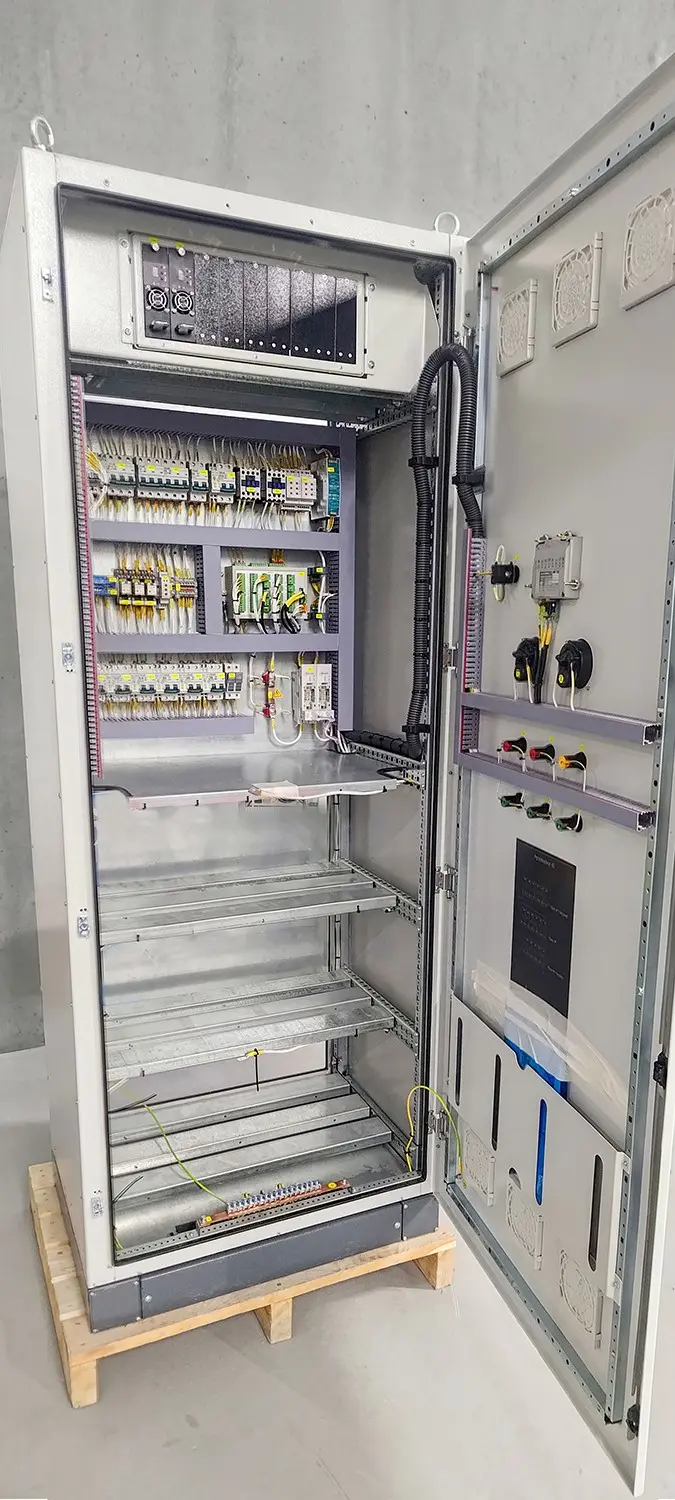

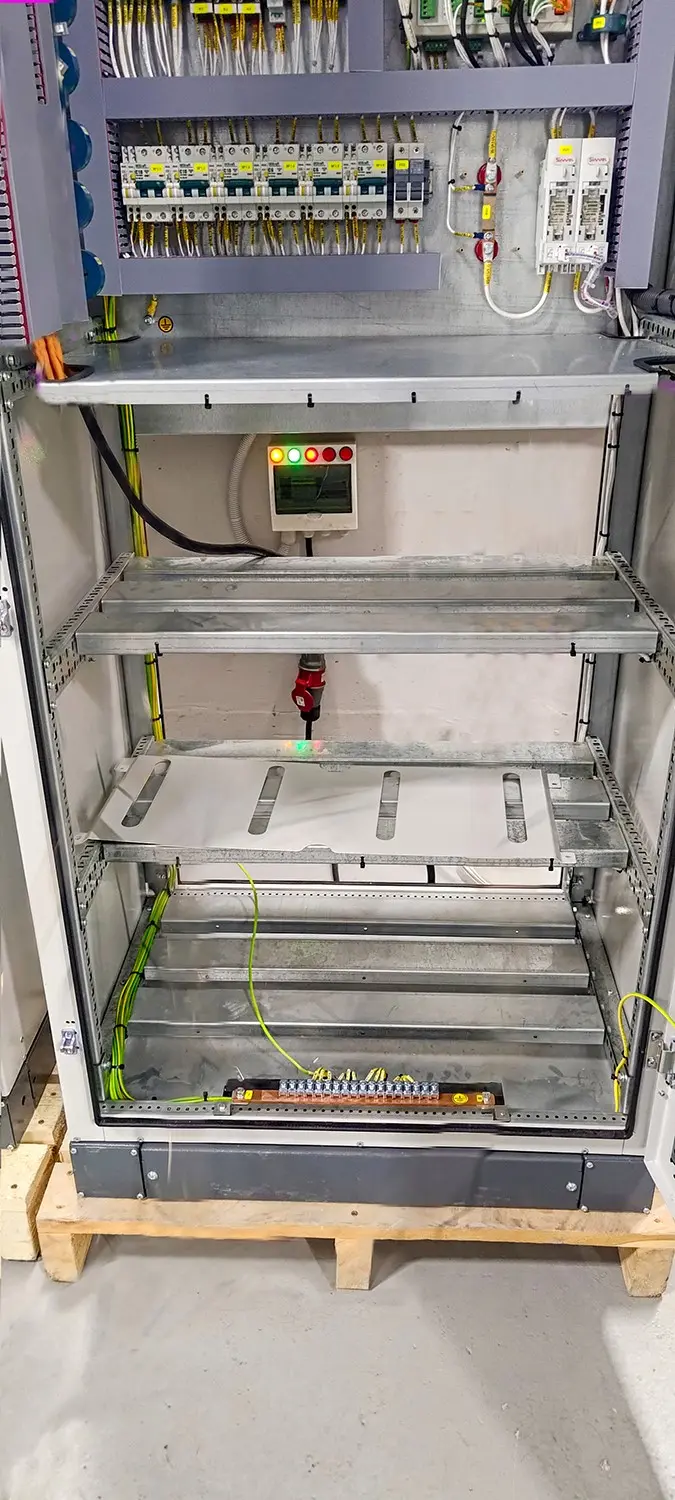

Параметры аккумуляторных батарей (АБ):
- Емкость, А·ч — 55;
- Технология — AGM;
- Напряжение батареи, В — 12;
- Количество АКБ в шкафу, ед. — 17;
- Срок службы, лет — 15.

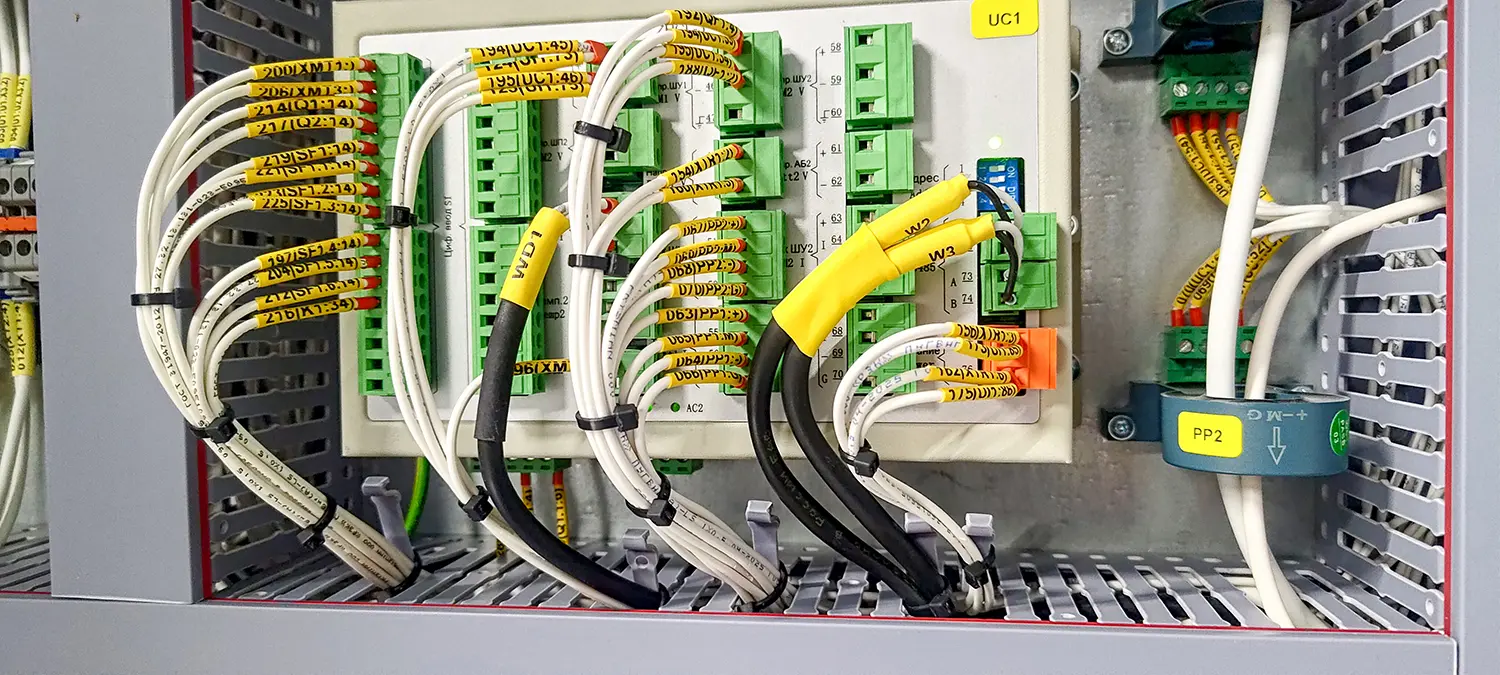

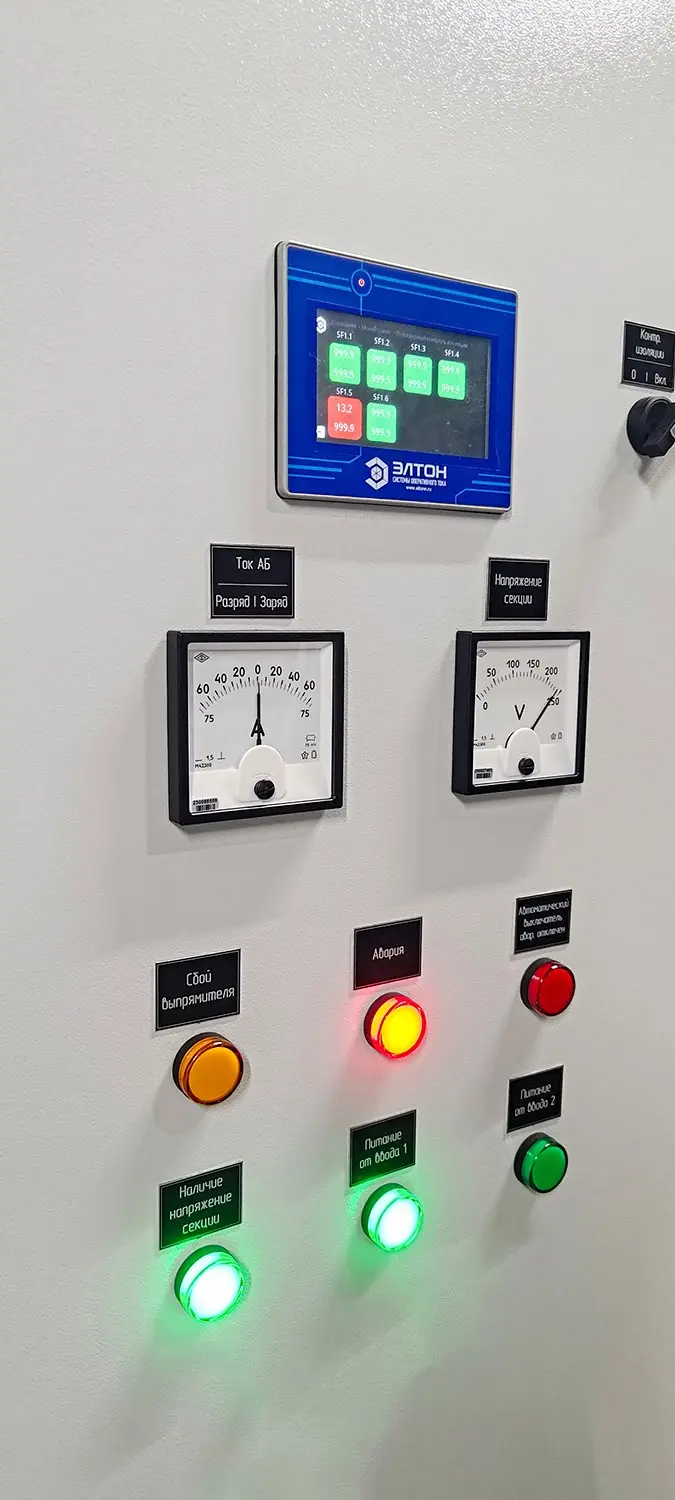

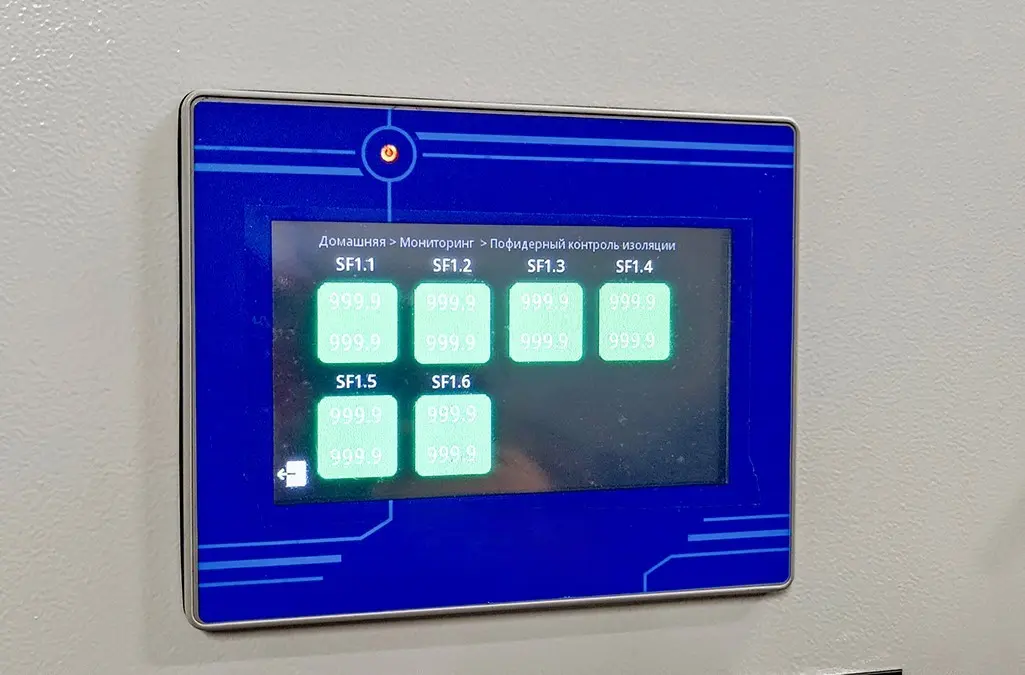

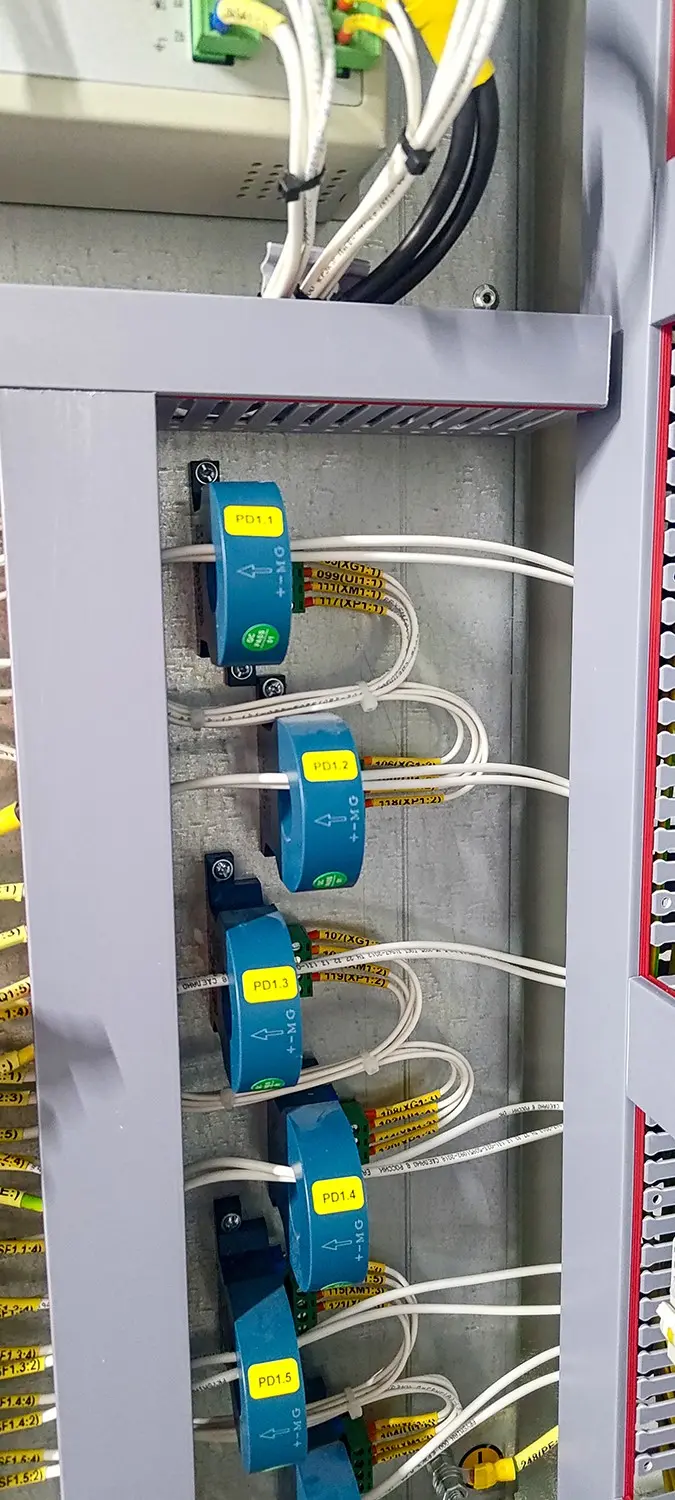

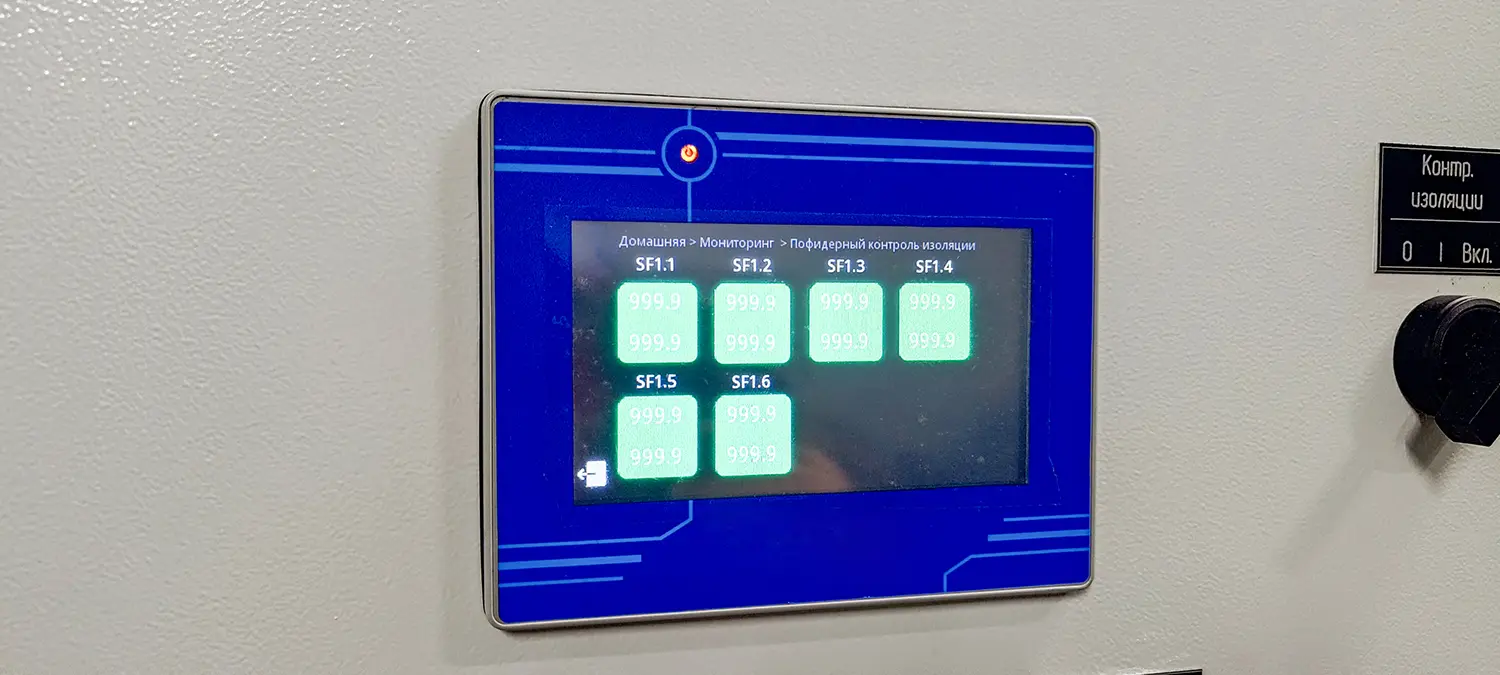

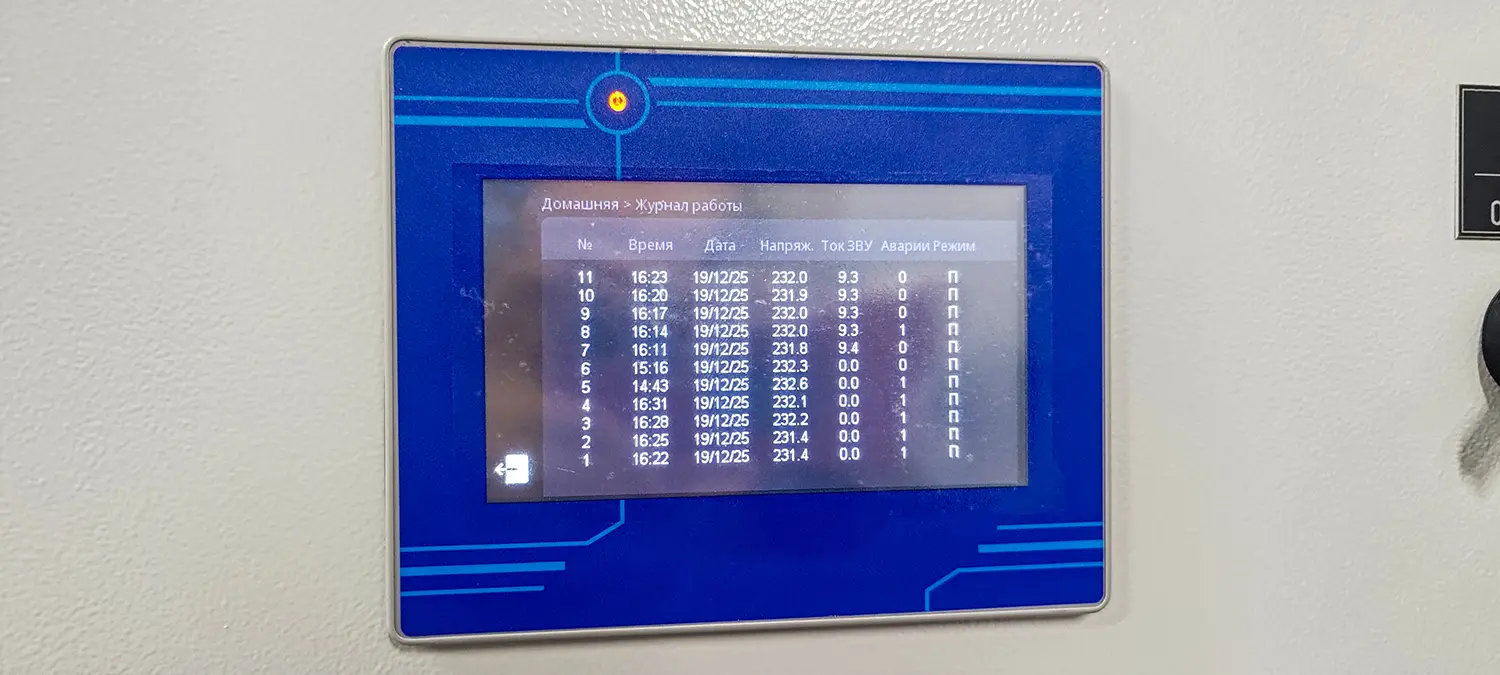

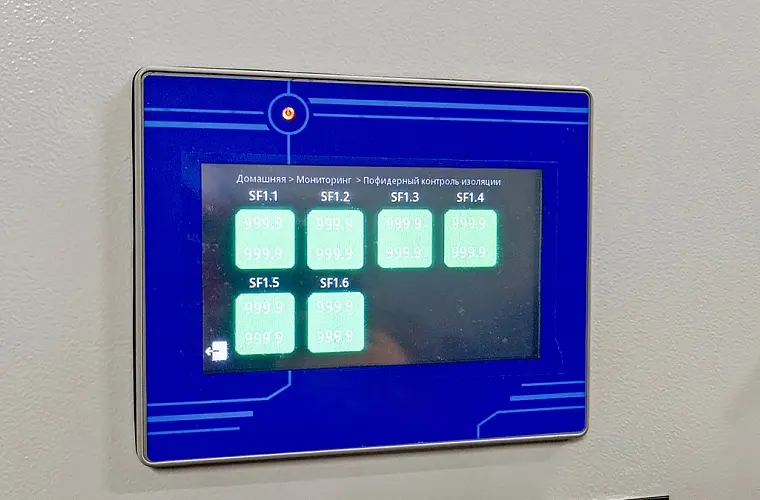

ШОТ был поставлен Заказчику со стандартными опциями: контроль изоляции на шинах, пофидерный контроль изоляции (автоматический), АВР (2 входа, 1 выход), сигнализация положения коммутационных аппаратов, общая сигнализация аварийного отключения коммутационных аппаратов, стрелочные измерительные приборы, термокомпенсация напряжения подзаряда, сенсорная ЖК-панель оператора.

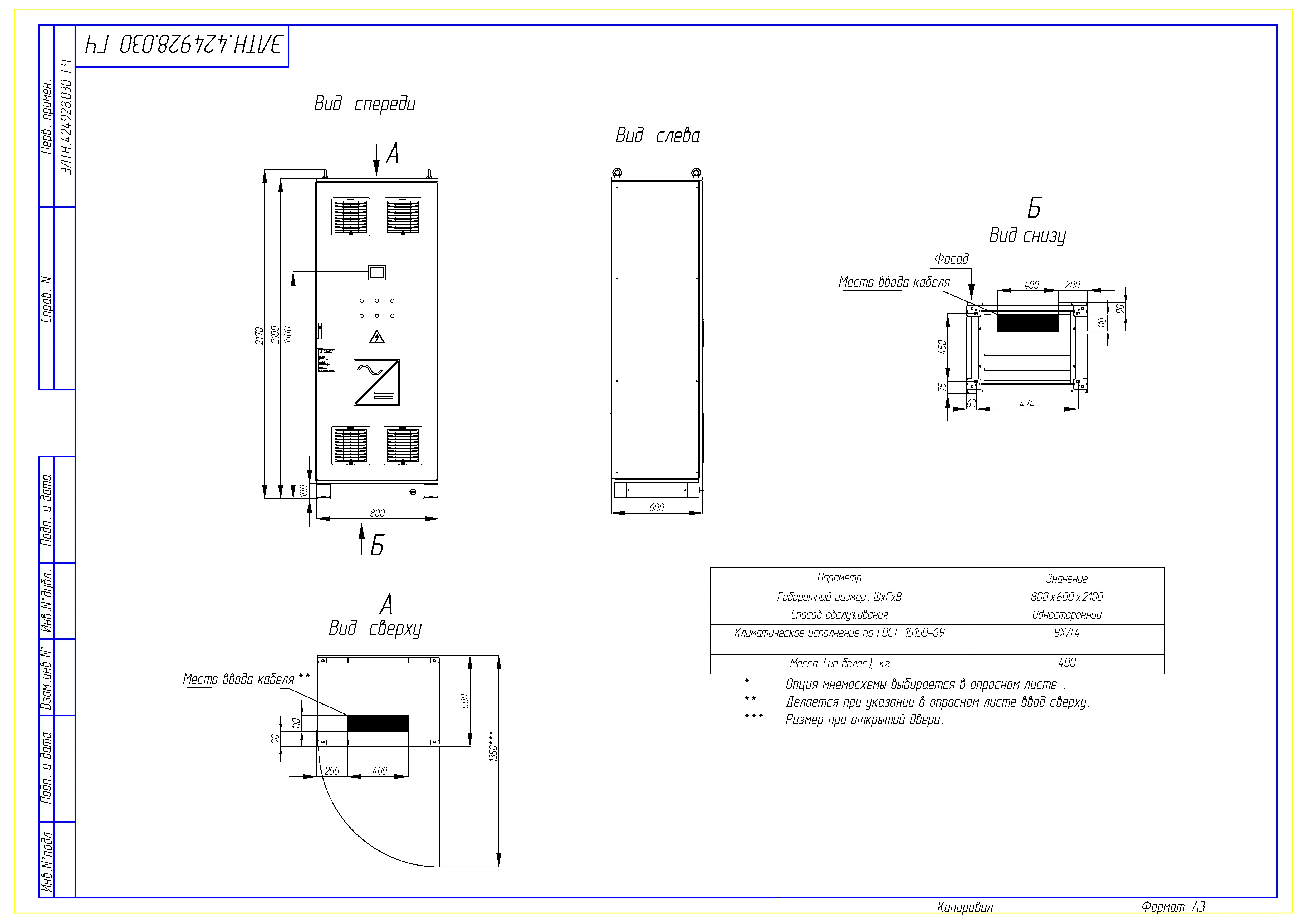

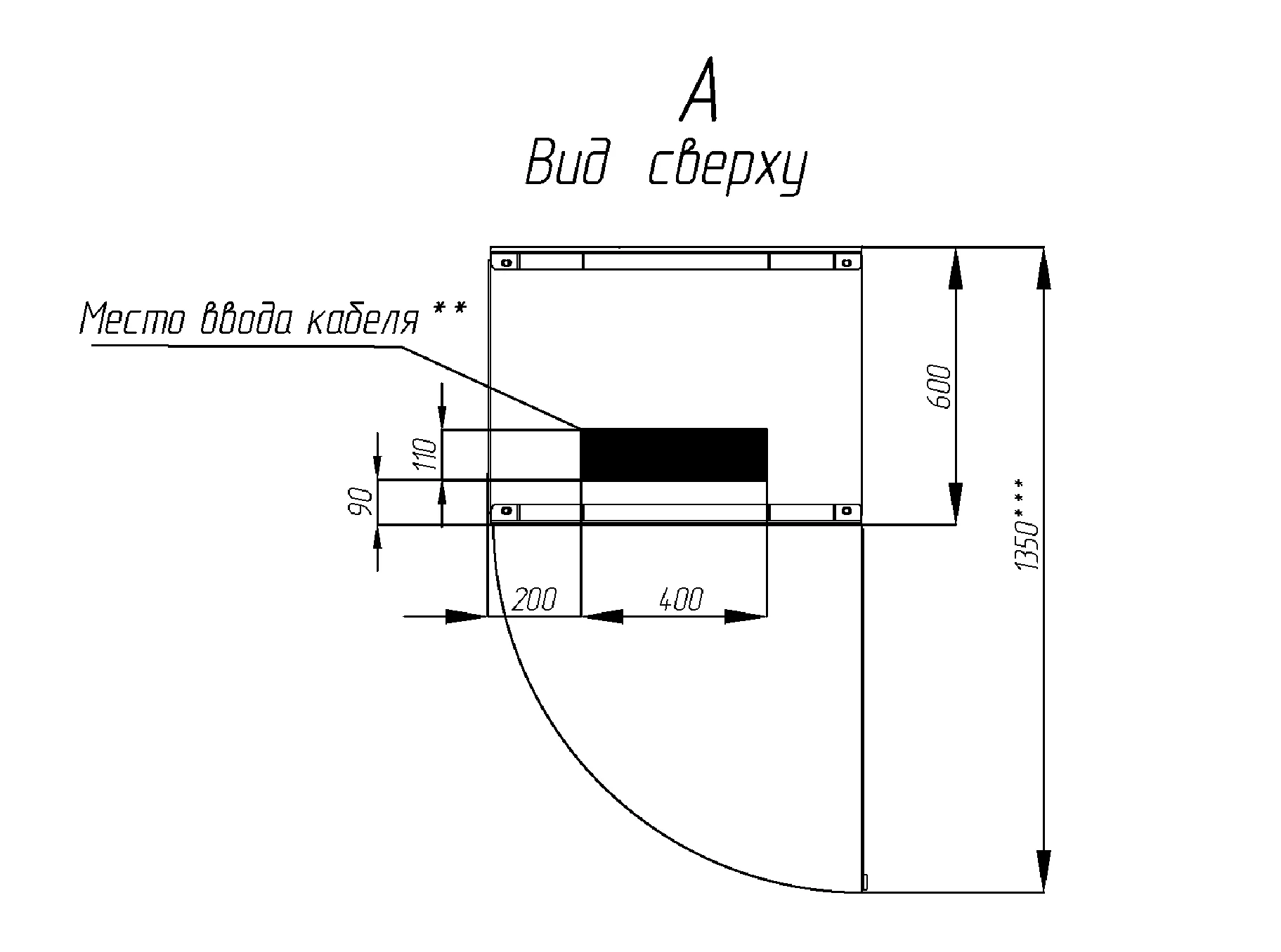

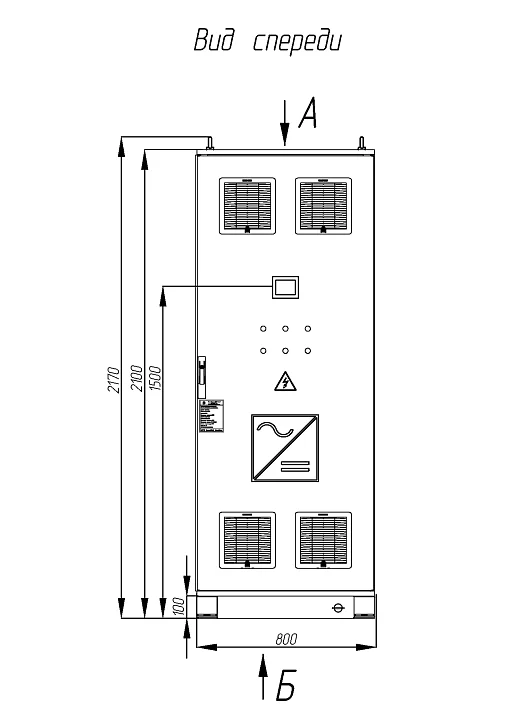

Чертежи
