Панели управления дизельными электростанциями и удаленный мониторинг

Панели управления электростанцией оснащаются цифровыми контроллерами, которые осуществляют функции контроля, защиты, визуализации и автоматизации работы, делают  запуск/остановку ДЭС вручную или автоматически, защищают от высоких температур охлаждающей жидкости, от уменьшения давления масла в смазочной системе.

Стандартный набор функций панелей управления ДГУ:

  • Управление ДГУ: старт / стоп, переключение режимов работы генераторной установки.
  • Визуализация работы генератора: мощность, напряжение, ток, частота.
  • Визуализация работы двигателя: температура, давление масла, уровень топлива в баке, напряжение АКБ, обороты двигателя.
  • Защита двигателя: низкое давление масла, высокая температура ОЖ, низкий уровень охлаждающей жидкости, высокая/низкая частота оборотов двигателя, недопустимый уровень топлива, недопустимое напряжение АКБ.
  • Защита генератора: высокое/низкое напряжение, перегрузка по току/мощности,  несимметричность нагрузки фаз, высокая /низкая частота генератора, защита от пробоя изоляции.
  • Статистика: счётчик мото-часов, времени до следующего ТО, счётчик потребленной энергии, история ошибок.

Дополнительные опции панели:

  • Автозапуск ДГУ.
  • Управление блоком АВР (переключение нагрузки).
  • Синхронизация между несколькими генераторами или между генератором и сетью.
  • Дистанционный мониторинг ДГУ.
  • Дистанционное управление ДГУ.
  • Управление подогревом двигателя.
  • Интерфейс диагностики и связи панели управления с блоком управления двигателем (CAN шина.)
  • Интерфейсы для подключения дополнительных модулей управления ДГУ (RS232, RS485, USB, LAN).

Наиболее известные производители систем управления для электростанций – ComAp (Чехия) и Deep Sea Electronics (DSE, Великобритания).

Панели управления ComAp для дизель-генераторов

InteliLite NT - семейство контроллеров, обеспечивающих защиту, мониторинг и управление генераторами средней и большой мощности. Контроллер предлагает множество функций расширения и связи через дополнительные модули. Доступны две версии: MRS (Ручной удаленный запуск) и AMF (Автоматический запуск).

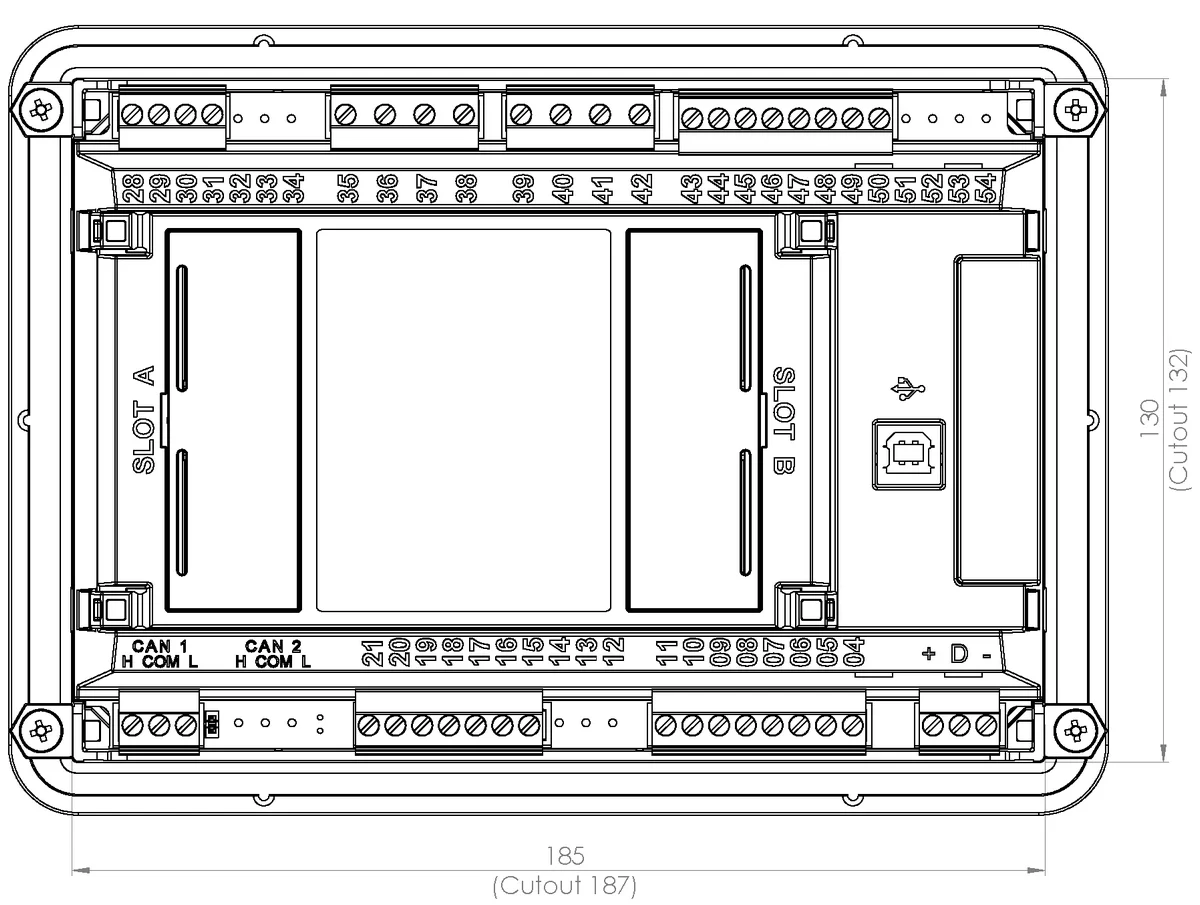

InteliLite AMF 25 - наиболее популярная панель для ДГУ.

Руководство оператора ComAp InteliLite AMF 25 на русском

ComAp InteliLite ComAp InteliLite

Контроллеры для параллельной работы дизель-генераторных установок:

InteliGen NT - основной контроллер для одной и нескольких ДГУ, работающих в режиме резервирования или в параллельном режиме.

MainsCompact NT и InteliMains NT BaseBox предназначены для нескольких (до 31) генераторных установок, работающих параллельно с сетью. InteliMainsNT BaseBox совместим с семействами InteliGenNT и InteliSysNT.

InteliCompact NT предназначен для простых одиночных и групповых применений, для которых необходимы функции АВР, параллельной работы и распределения нагрузки. В стандартный набор функций входит протокол для связи с электронными двигателями по J1939 и CAN BUS.

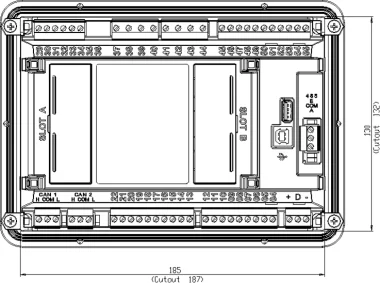

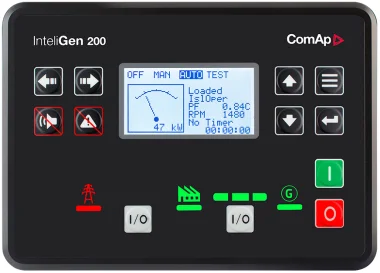

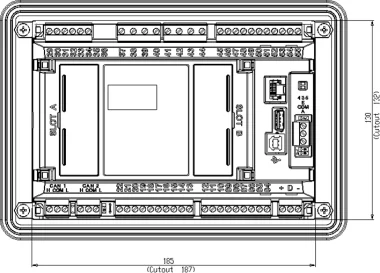

InteliGen 200 - контроллер для генераторных установок, работающих как в режиме резервирования, так и в параллельном режиме. Имеет простую в использовании функциональность, конфигурацию и установку, а также функции автоматической синхронизации и распределения нагрузки.

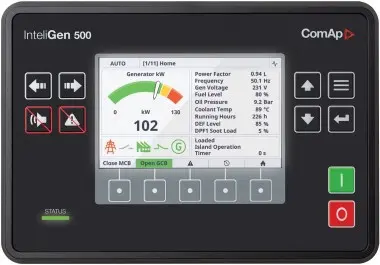

InteliGen 500 - это продвинутый контроллер с цветным монитором для генераторных установок  в режиме резервирования и в параллельном режиме.

InteliCompact NT - РУКОВОДСТВО ОПЕРАТОРА, Контроллер генераторной установки для параллельной работы.pdf

InteliGen 200 Контроллер для параллельного применения генераторных установок.pdf

InteliLite NT AMF Руководство по эксплуатации.pdf

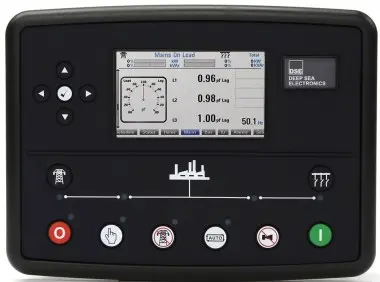

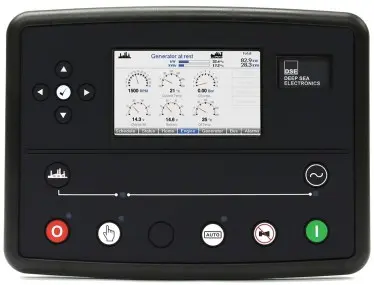

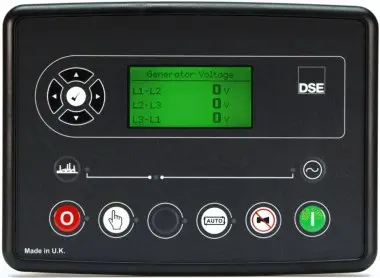

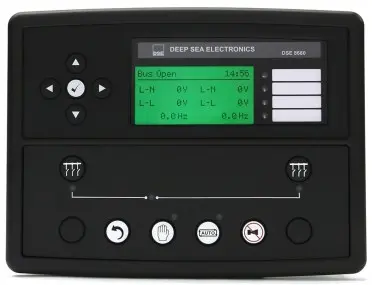

Панели управления Deep Sea (DSE)

Контроллер DSE8610 Руководство пользователя .pdf

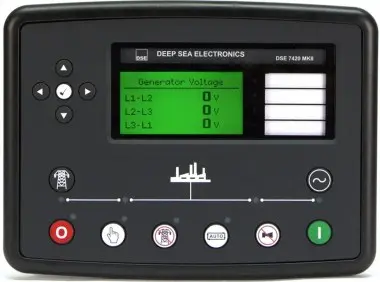

Руководство оператора по системам управления и измерений серии “DSE 7000”.pdf

Руководство оператора системы управления и аппаратуры серии 8620 модели DSE.pdf


Диспетчеризация ДГУ

Система удаленного мониторинга и управления дизельной электростанцией позволяет оператору дистанционно контролировать все параметры ДЭС, производить ее запуск/остановку и выполнять другие функции, поддерживаемые пультом управления ДЭС.

Функции мониторинга: дистанционная передача параметров ДЭС, передача предупредительных и аварийных сигналов и сигналов пожарно-охранной сигнализации, установленной в контейнере.

Функции управления: дистанционное управление всеми функциями ДЭС через панель управления.

Варианты систем удаленного мониторинга и управления:

Мониторинг и управление через Интернет: позволяет управлять дизельной электростанцией и отслеживать параметры технического состояния установки с помощью установленного между ДЭС и ПК оператора Интернет-соединения.

Мониторинг и управление по сотовой связи GSM: соединение ДЭС и компьютера/контроллера оператора осуществляется по каналу RS232 через GSM-модем. Должна быть подключена функция «передача данных» (CSD), устанавливаются 2 SIM-карты: на объекте и у оператора. Информация о состоянии систем ДЭС передается не только на компьютер оператора, но и дополнительно, в виде СМС-сообщений, на выбранный телефонный номер.

Мониторинг и управление через Ethernet: система по каналу связи Ethernet позволяет удаленно управлять рабой ДЭС в пределах локальной сети. Данные о состоянии и режимах работы передаются на компьютер оператора, с него же производится управление. Дальность работы - до 300 м с возможностью расширения через коммутатор.

Мониторинг и управление по проводному каналу (через CAN-шину): проводная связь между ДГУ и компьютером/контроллером оператора с помощью проводов. Дальность работы — не более 1 км.

Благодаря системе удалённого мониторинга работу дизельного генератора можно контролировать при помощи ПО с компьютера или со смартфона. При подключении функции оповещения по SMS - будет приходить сообщение о том, что генератор принял нагрузку, отключился.
