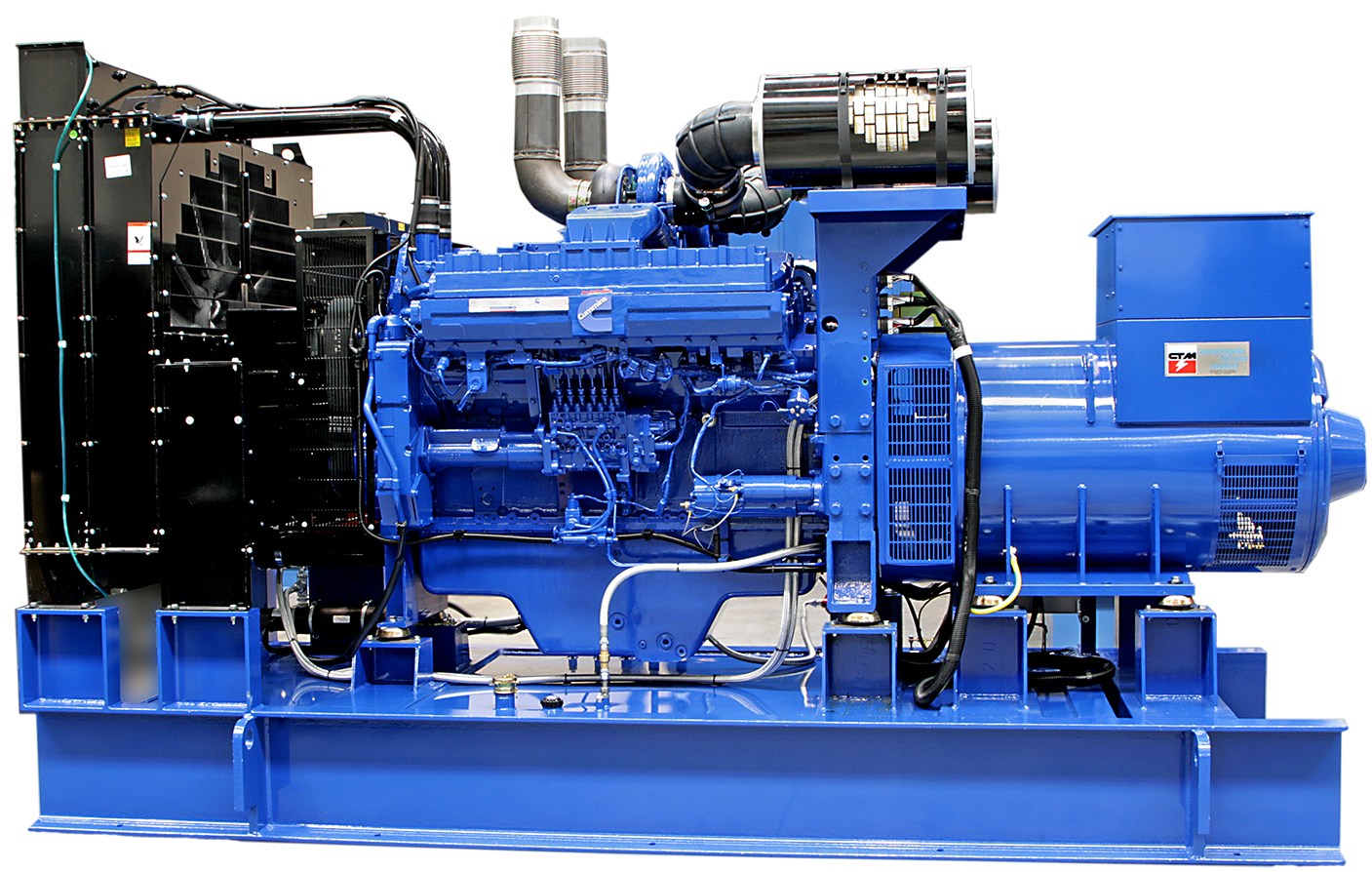

Дизельная электростанция (ДГУ) CTM C.80 (64 кВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

CTM - сильный европейский вариант для ДГУ на базе Mitsubishi, особенно на больших мощностях. Его стоит рассматривать, когда заказчику нужна именно европейская сборка, надежная моторная база Mitsubishi и аккуратная комплектация под проект.

Производитель: CTM (Италия)
Номинальная мощность: 64 кВт / 80 кВА
Максимальная мощность: 70 кВт / 88 кВА
Двигатель: Cummins 4BTA3.9G3 (США/Индия)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
под заказ
Запросить КП В корзину

Технические характеристики

Двигатель Cummins 4BTA3.9G3

Объём двигателя, л3.9
СтранаСША/Индия
Максимальная мощность, кВт79.00
Объём масляной системы, л10.90
Расположение цилиндров4, рядное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час18.7
Расход топлива при 75% нагрузке, л/час14
Макс. автономия (при нагрузке 100%), ч8.6
Макс. автономия (при нагрузке 75%), ч11.4

Генератор переменного тока

Габариты ДЭС

Габариты, мм 1950x1050x1250
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 2150

Прочее

Номинальная мощность 64
Двигатель Cummins
Расход топлива при 100% нагрузке, л/час 18.7
Расход топлива при 75% нагрузке, л/час 14

Краткое позиционирование модели

Дизельная электростанция CTM C.80 номинальной мощностью 64 кВт (80 кВА) итальянского производства оснащена четырехцилиндровым двигателем Cummins 4BTA3.9G3 с жидкостным охлаждением. Максимальная мощность установки составляет 70 кВт (88 кВА). Для генераторной части предусмотрены альтернаторы Mecc Alte ECP34-1S/4 и Leroy Somer LSA 44.2 VS3. ДГУ можно рассматривать для резервного электроснабжения небольшого мебельного производства, где необходимо поддерживать работу деревообрабатывающих станков, аспирационных установок, компрессорного оборудования и систем управления. При подборе учитывают пусковые токи электроприводов, нагрузку вытяжных систем и требования к безопасной остановке оборудования. Такие задачи актуальны при организации электроснабжения промышленных предприятий.

Номинальная мощность 64 кВт: позволяет резервировать выбранные производственные и инженерные потребители после расчета рабочих и пусковых нагрузок.
Двигатель Cummins 4BTA3.9G3: четырехцилиндровый рядный агрегат рабочим объемом 3,9 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
Генераторная часть: предусмотрены альтернаторы Mecc Alte ECP34-1S/4 и Leroy Somer LSA 44.2 VS3 для согласования комплектации с требованиями подключаемого оборудования.
Расход топлива: 14 л/ч при 75% нагрузке и 18,7 л/ч при полной нагрузке, что позволяет предварительно рассчитать потребность в дизельном топливе.
Дополнительное оснащение: контейнер, шасси, АВР, дополнительный топливный бак и SCADA предусмотрены как опции в зависимости от условий эксплуатации.
Габариты и масса: размеры 1950x1050x1250 мм и масса 2150 кг учитываются при подготовке основания, выборе места установки и организации технического обслуживания.

Практический сценарий выбора

На небольшом мебельном производстве CTM C.80 может использоваться для резервного питания форматно-раскроечного станка, фрезерного оборудования с ЧПУ, воздушного компрессора, аспирационной системы и производственного освещения. При отключении внешней сети важно обеспечить безопасную остановку режущего инструмента, сохранить управляющие программы и предотвратить повреждение заготовок. Особенность такого производства заключается в сочетании электроприводов с высокими пусковыми токами и аспирационного оборудования, которое должно работать одновременно с деревообрабатывающими станками. Поэтому состав резервируемых потребителей и последовательность их включения необходимо определить на этапе проектирования.

Рассчитать нагрузку производственного оборудования: определить потребление раскроечных и фрезерных станков, компрессоров, аспирационных установок, освещения и вспомогательных систем.
Проверить пусковые токи: учесть запуск шпиндельных электродвигателей, компрессоров и вентиляторов аспирации, а также особенности работы частотных преобразователей.
Согласовать работу аспирации: предусмотреть питание вытяжных установок при работе деревообрабатывающих станков и исключить запуск оборудования без необходимого удаления древесной пыли.
Обеспечить безопасную остановку станков: определить порядок отключения электроприводов, сохранения управляющих программ и предотвращения самопроизвольного запуска после восстановления электроснабжения.
Организовать последовательное включение: согласовать запуск аспирации, компрессорного оборудования и производственных станков, чтобы исключить одновременное возникновение высоких пусковых нагрузок.
Рассчитать продолжительность резервирования: определить необходимый запас топлива по фактическому графику работы предприятия, паспортному расходу ДГУ и планируемому времени автономной эксплуатации.

Для сравнения характеристик и подбора оборудования близкой мощности рассмотрите дизельные генераторы 60 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию CTM C.80 с учетом мощности деревообрабатывающих станков, пусковых нагрузок, требований к аспирационным системам и условий размещения электростанции.
