ДЭС 1000 кВт для производственной компании, ПНР, ШМР, Липецк
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Главные этапы реализации:
1) изготовление контейнерной дизельной электростанции в цельносварном блок-контейнере, отвечающей требованиям данного технического задания;
2) обвязка и подключение давальческого оборудования;
3) испытания ДЭС под нагрузкой от 0 до 110% от номинальной мощности с шагом 25% с проверкой всех систем.
ДЭС изготовлена в климатическом исполнении (категория размещения 1 по ГОСТ 15150-69) и обеспечивает эксплуатацию оборудования блок-контейнеров в диапазоне температур наружного воздуха от -38˚С до плюс 41 ˚С.

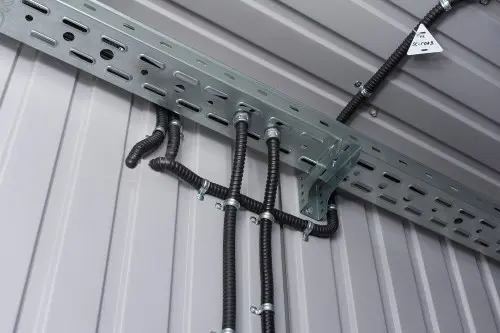

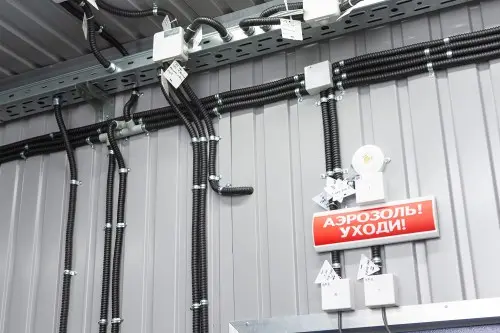

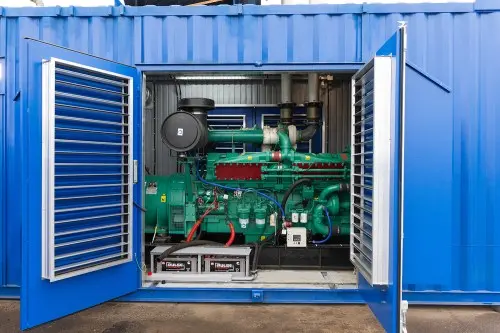

Основной состав ДЭС включает в себя цельносварной контейнер с системами: заземления и уравнивания потенциалов, освещения (основное, аварийное, наружное, ремонтное), отопления и вентиляции, электроснабжения, включая кабеленесущие системы, охранной сигнализации (ОС) и пожарной сигнализации (АПС). Кроме того, в состав ДЭС также входят автоматическая система пожаротушения (АСПТ) и собственно дизель-генераторная установка.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Видео о проекте
Фотогалерея
Детали проекта

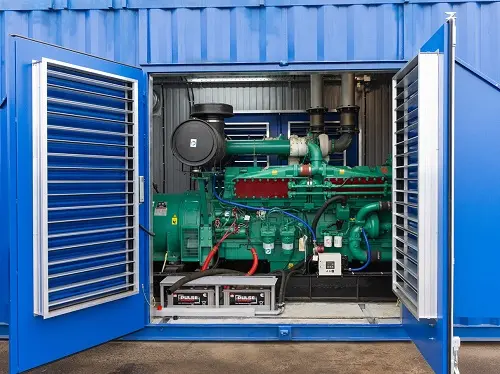

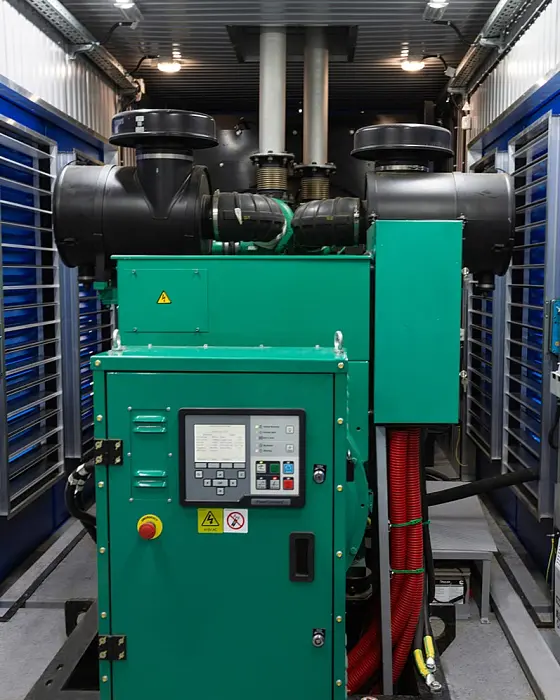

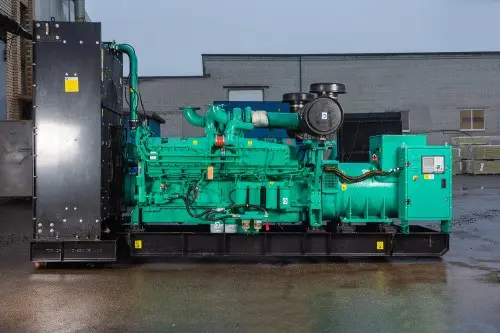

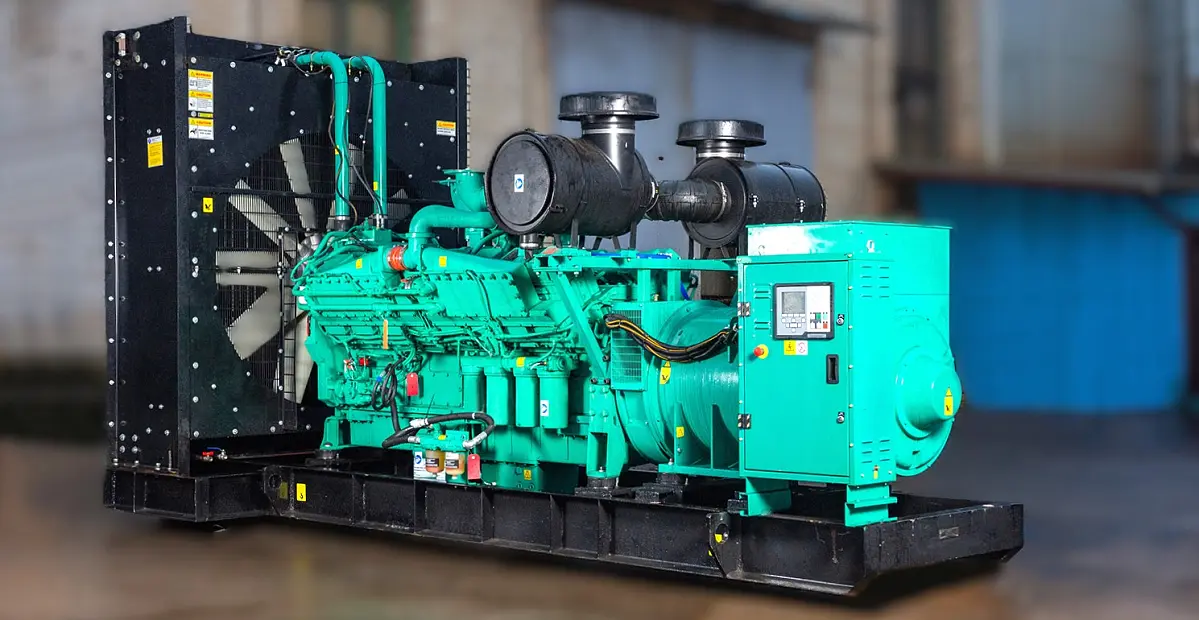

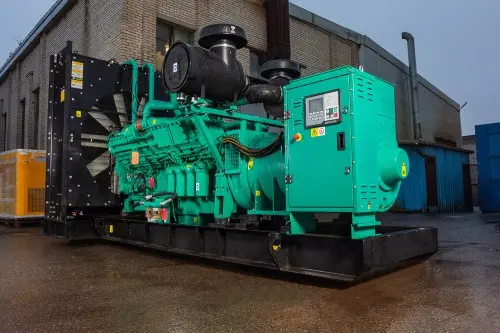

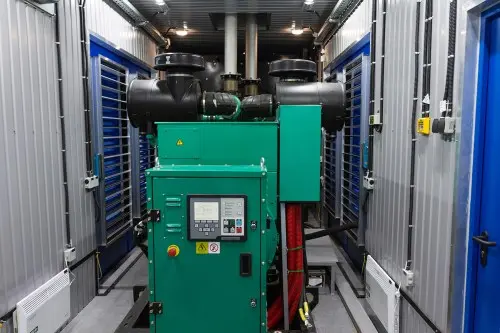

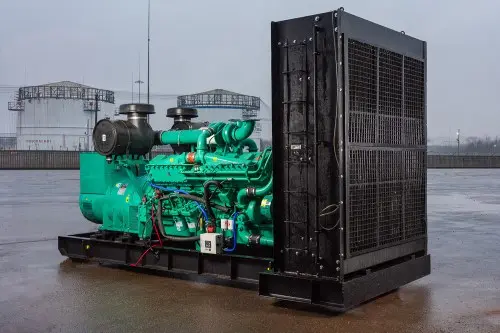

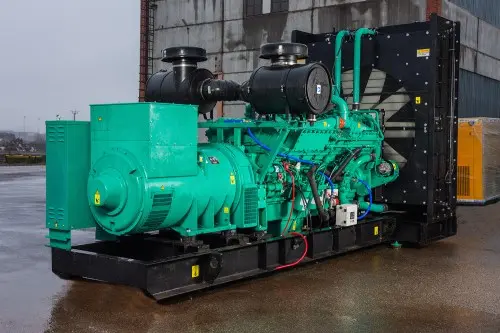

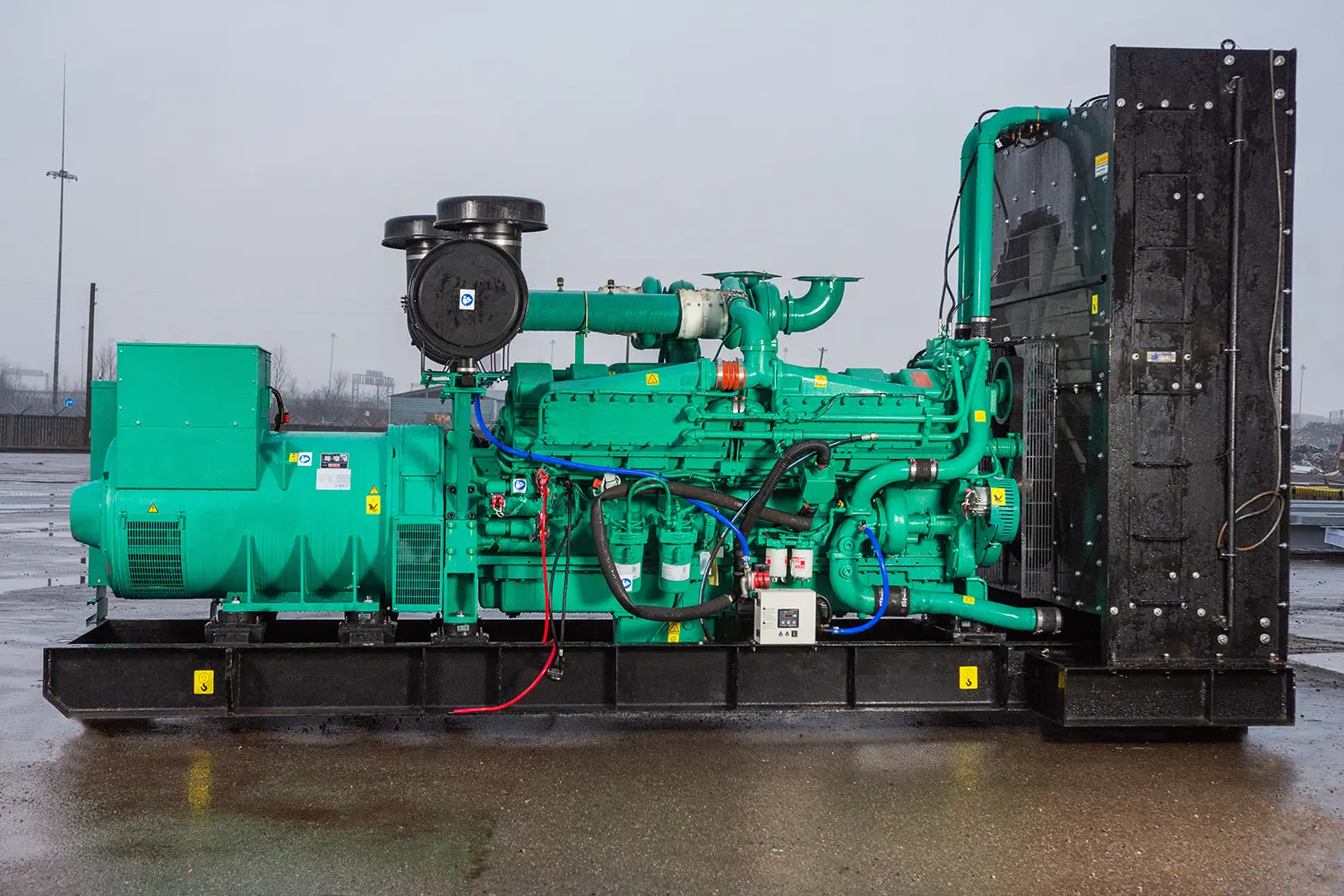

Состав ДГУ:

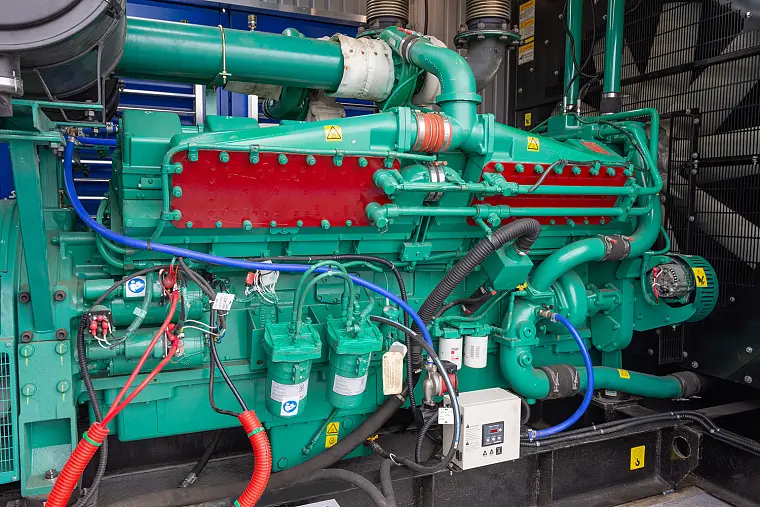

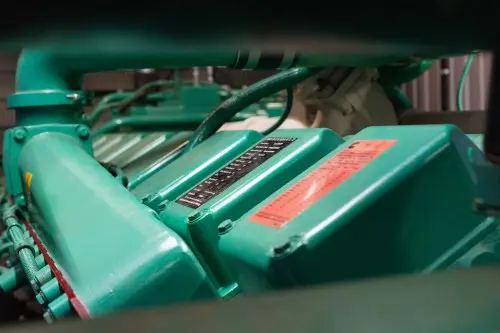

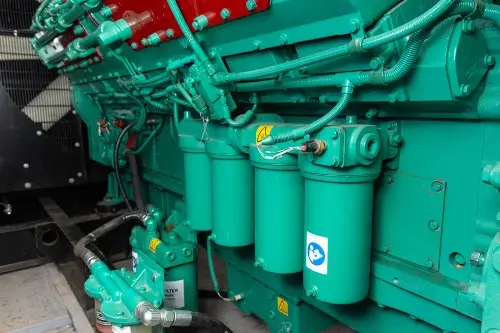

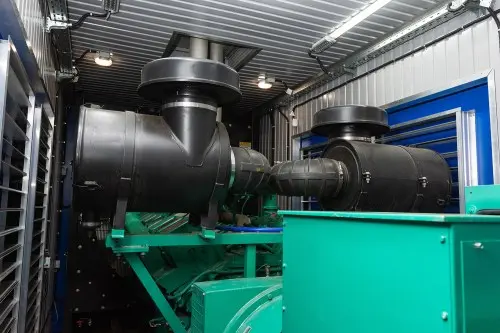

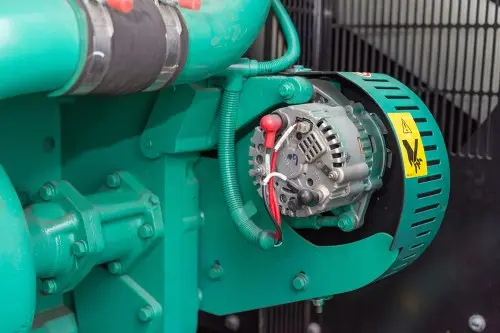

- Двигатель Cummins KTA50-G27;
- Генератор Stamford HCK6Z;

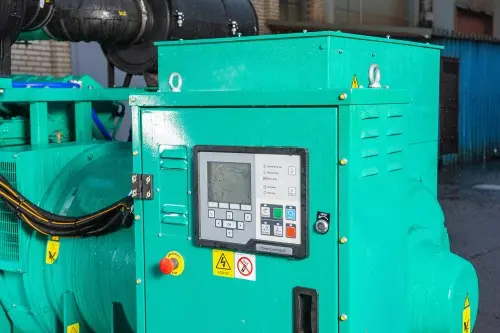

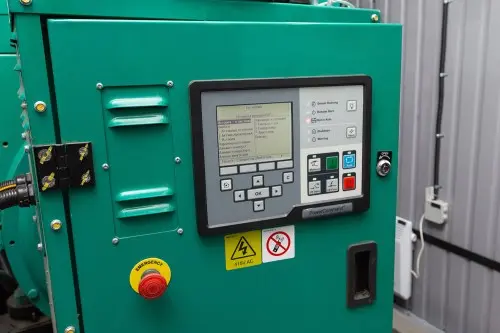

- Панель управления Power Command PCC 3.3;

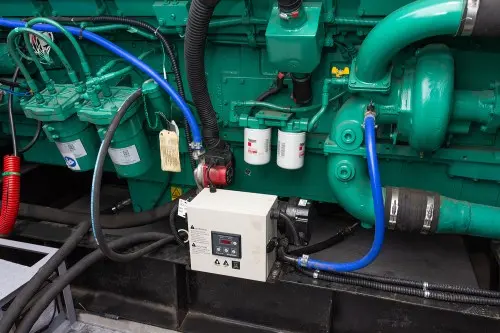

- ПОЖ – 1 ед., 9 кВт, 380 В;
- Комплект АКБ с кабелями, клеммами и перемычками – 4 ед, 210 А*ч, =12 В;
- Зарядное устройство АКБ – 1 ед., ~220 В, зарядный ток каждого – не менее 40 А;

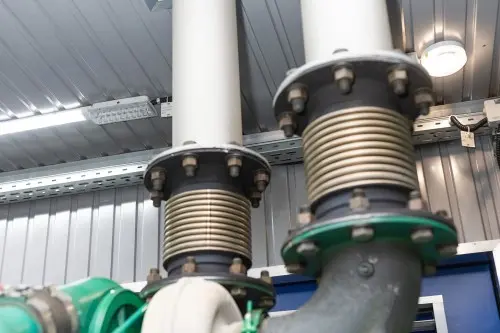

- Глушитель критический (низкошумный);
- Стартер;
- Комплект масла и антифриза (до -40˚С);

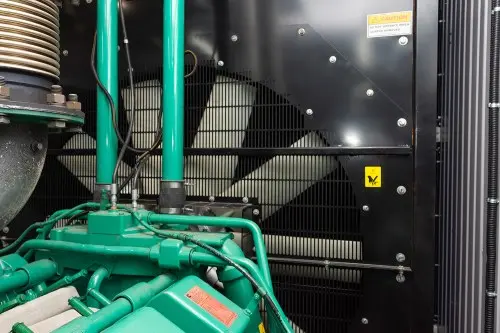

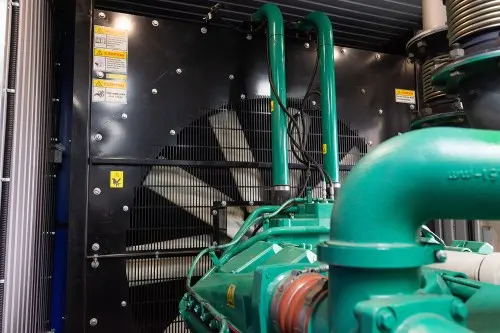

- Радиатор на раме с ременным приводом;

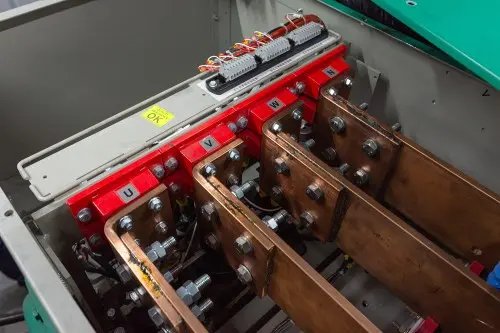

- РУ-0,4 кВ;

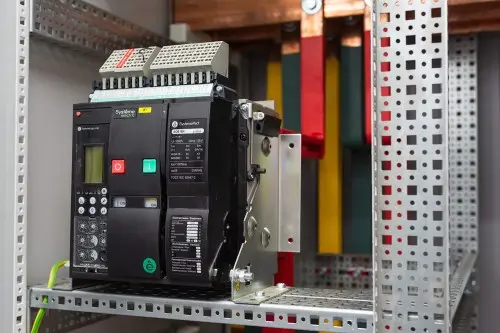

- Вводная панель РУ-0,4 кВ с автоматическим выключателем 2000А.
Характеристики ДГУ
- Модель — ТЭ.1000С-Т400-2РН;
- Мощность, кВА/ кВт — 1000 / 1250;
- Частота вращения, об/мин — 1500;
- Напряжение, В — 400;
- Габаритные размеры (ДхШхВ) мм — 5212х2175х3001;
- Вес сухой, кг — 13000.

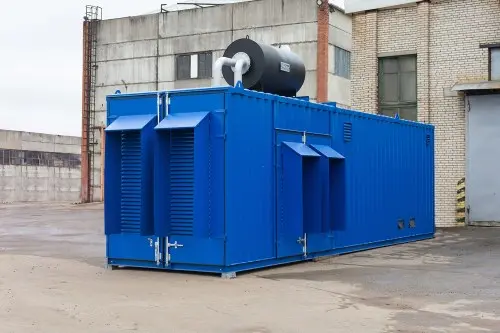

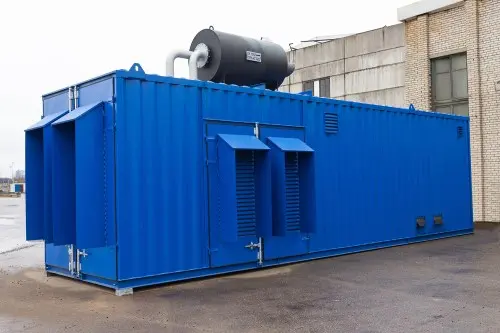

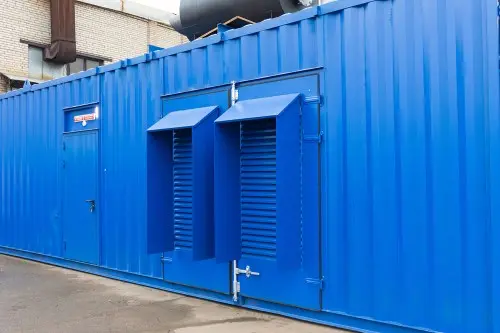

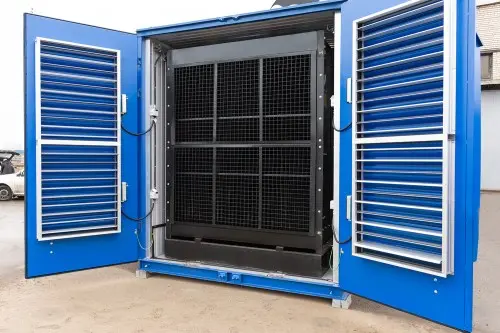

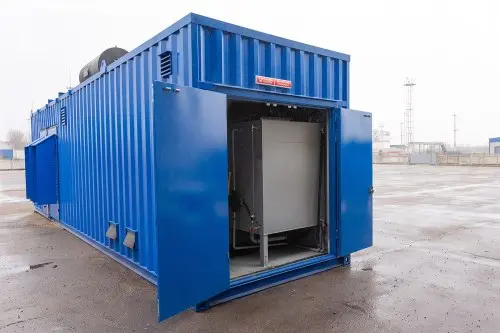

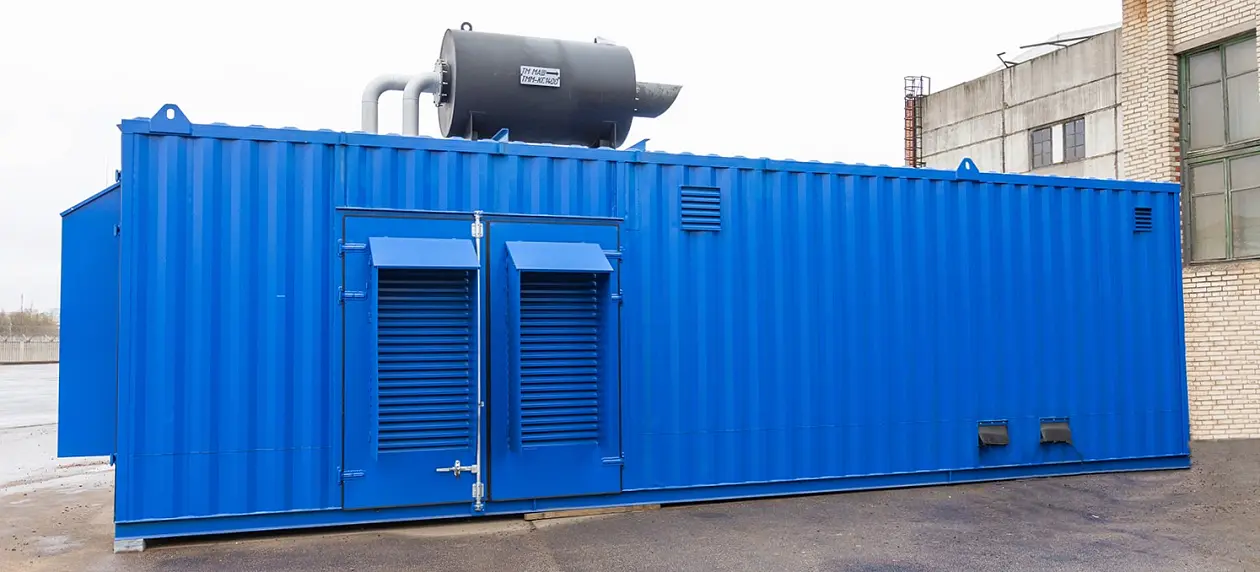

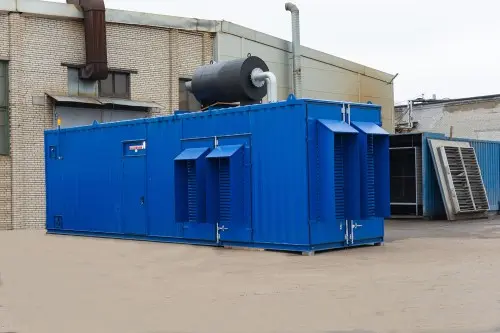

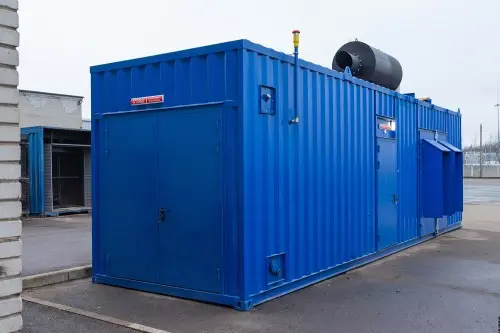

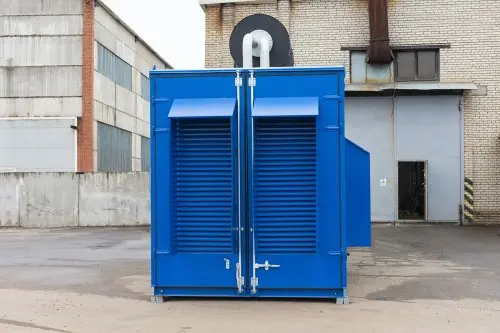

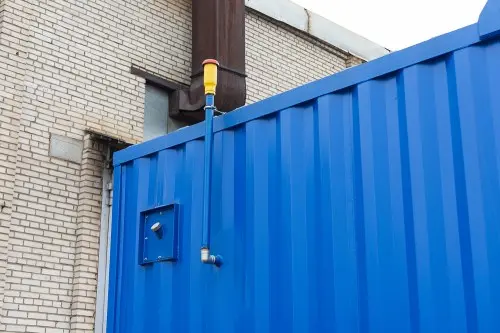

Характеристики контейнера
-
Тип — цельносварной
- Габаритные транспортные размеры (ДхШхВ), мм — 11000х2800х3200
- Вес, кг — 25000
- Степень огнестойкости — 3
- Контейнер состоит двух отсеков: агрегатного и топливного.

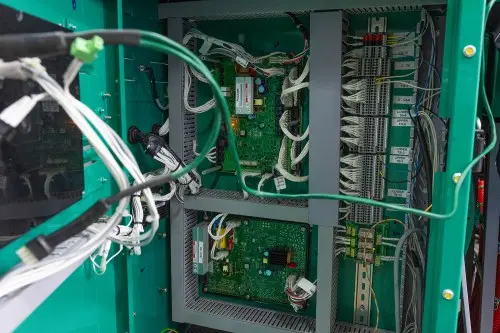

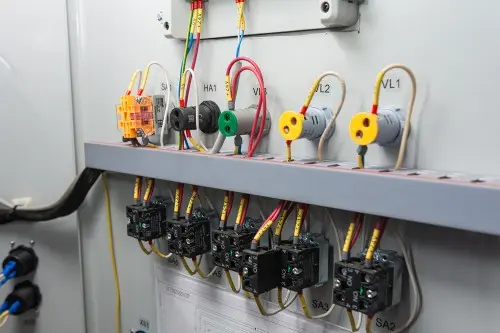

Также в поставленном по проекту блок-контейнере размещен щит собственных нужд (ЩСН). В ЩСН располагаются автоматические выключатели защиты цепей собственных нужд, контакторы и реле систем вспомогательной автоматики, розетки для подключения электрооборудования 220В.
Функции ЩСН:
-
приём электропитания 0,4кВ на собственные нужды;
- управление основным (~220B), аварийным (=24В) освещением;

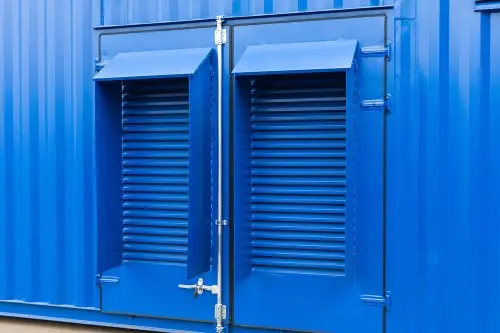

- питание электроприводов воздушных клапанов;

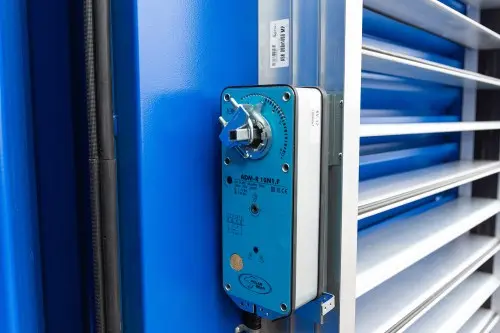

- управление открытием и закрытием воздушных клапанов с электрическим приводом;
- включение/отключение вытяжного вентилятора в агрегатном отсеке;
- питание и управление системы отопления — электроконвекторов и термостатов;
- питание подзарядного устройства аккумуляторных батарей ДЭС;
- питание ОС, АПС, АСПТ;
- питание подогревателя охлаждающей жидкости;
- питание датчиков уровня топлива;
- резерв автоматических выключателей;
- контроль температуры внутри контейнера в каждом отсеке;
- контроль температуры охлаждающей жидкости.
Гарантия, ПНР, ШМР

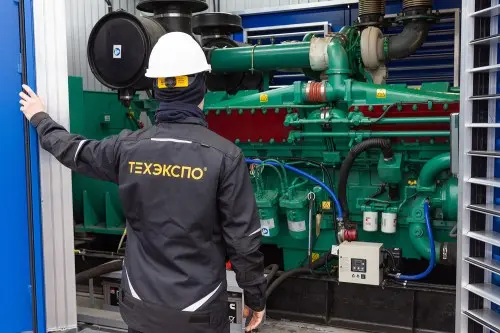

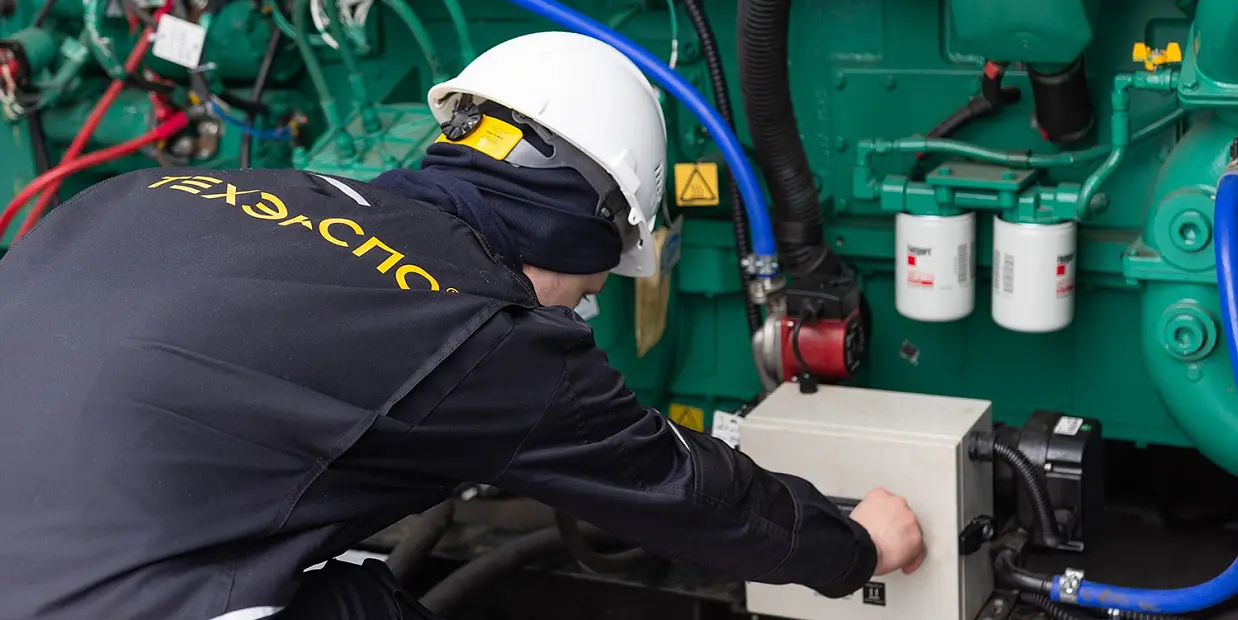

При проведении пусконаладочных и шеф-монтажных работ специалисты «ТЭИ» проверили установку и подключение ДЭС, провели регулировку и испытание правильной работы в необходимых режимах:
-
Проверка места установки в соответствии с действующими стандартами и регламентом производителя оборудования;
- Проверка правильности электрический соединений,
- Контроль заправки рабочими жидкостями;
- Подключение к электросети и пневмомагистрали;
- Проведение проверок в соответствии с ТУ и требованиями завода-изготовителя;
- Проведение испытания в режимах (холостой/загрузка/разгрузка/ожидание), регулировка выходных характеристик.
В процессе выполнения ШМР был выполнен монтаж ДЭС на заранее подготовленный фундамент, монтаж контура заземления ДЭС, контроль досборки всего оборудования внутри контейнера и внешних элементов конструкции.
Гарантия на оборудование —12 месяцев или 1000 моточасов. Гарантия на пуско-наладочные работы — 6 месяцев.
