Поставка МУС для строительно-монтажной компании, ПНР, Омск
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Заказчик этого проекта — крупная компания, которая занимается проектно-изыскательскими и строительно-монтажными работами объектов связи. Для поставки телекоммуникационного оборудования на один из своих объектов в географически труднодоступном районе Заказчик обратился в «Техэкспо Инжиниринг».
В задачи проекта входило не только изготовление модульного узла связи (МУС), но и разработка полного комплекта проектной документации, проведение пуско-наладочных работ на объекте и инструктаж персонала Заказчика.

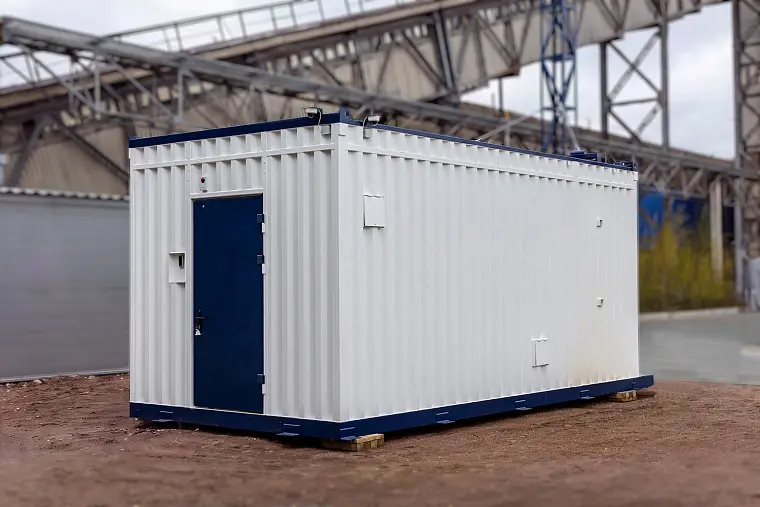

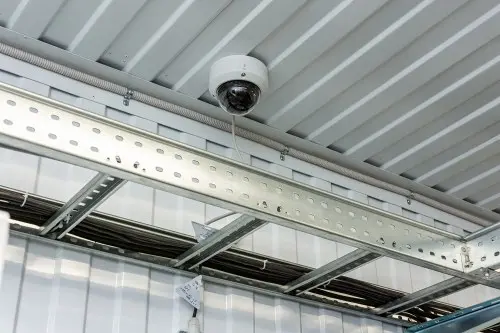

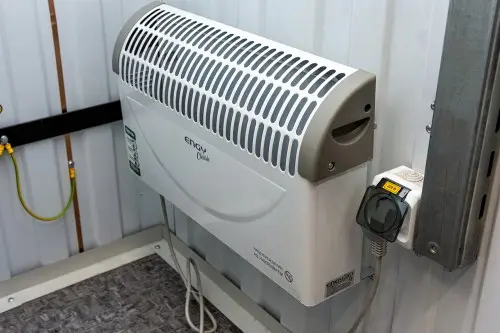

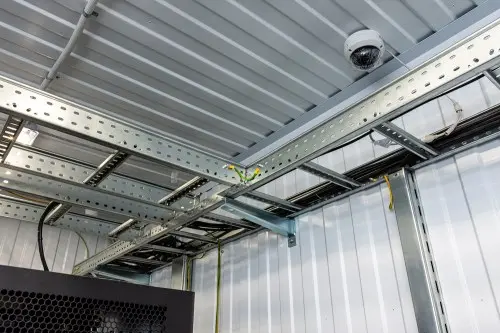

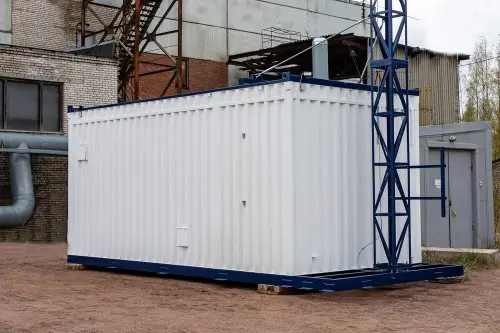

МУС представляет собой модульное сооружение, состоящее из утепленного помещения-аппаратной и быстровозводимого сборного антенно-мачтового сооружения (АМС). Для обеспечения функционирования телекоммуникационного оборудования МУС оборудован системами резервного электропитания, поддержания климата, охранно-пожарной сигнализацией и прочими системами бесперебойного функционирования без постоянного присутствия персонала.
Специалисты «ТЭИ» учли климатические особенности при размещении МУС и разработали его конструкцию таким образом, чтобы он обеспечивал эксплуатацию оборудования даже в экстремальных условиях:
- температура окружающего воздуха от -50°С до +40°С,
- ветровой район – II,
- снеговой район – III.
Проект в цифрах
год реализации
регион проекта
вид поставки
Видео о проекте
Фотогалерея
Детали проекта
Конструкция МУС — 10 главных особенностей

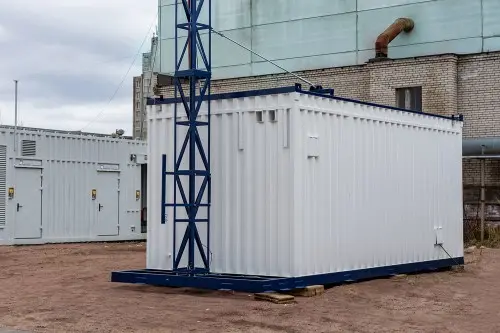

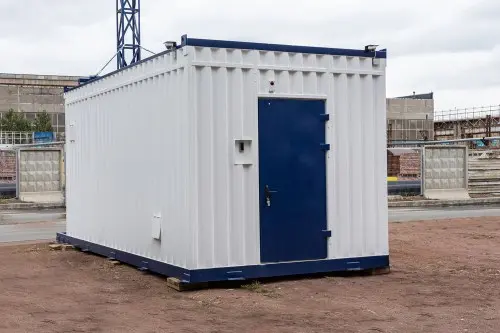

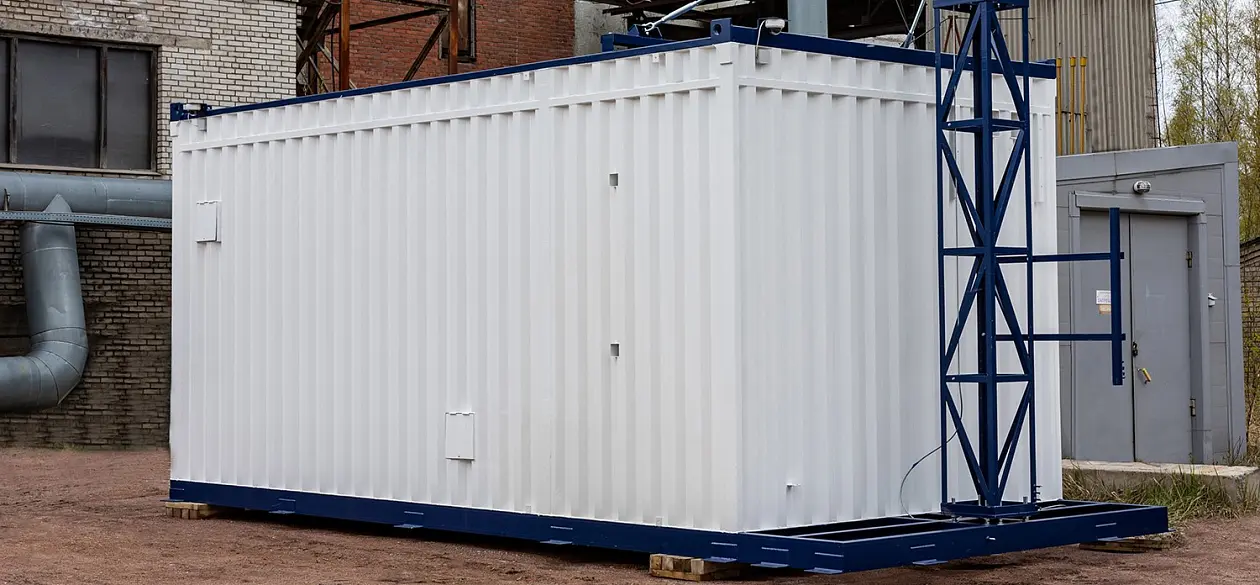

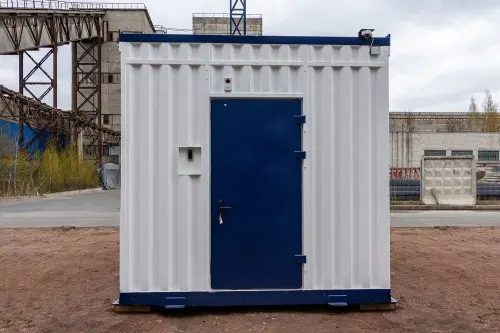

- Блок-контейнер МУС выполнен в виде прямоугольного параллелепипеда, состоящего из жесткого пространственного каркаса.
- Все металлические части блок-бокса связи и металлические конструкции АМС имеют антикоррозийное покрытие.
- Наружные стены, крыша и днище контейнера выполнены из стального листа с двусторонним полимерным покрытием толщиной 2 мм. Внутренние стены помещений МУС обшиты стальным окрашенным листом толщиной 0,55 мм.
- Входная дверь стальная, утепленная, толщиной 80 мм, оборудована врезным замком повышенной секретности.
- Утепление контейнера-аппаратной завершено утеплителем толщиной 100 мм, уложенным между слоями паро-гидроизоляции.
- Конструкция пола долговременно выдерживает нагрузку 1000 кг/м2: в помещении аппаратной размещается шкаф LTE массой 500 кг;

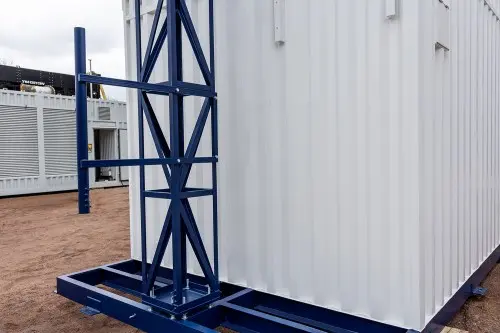

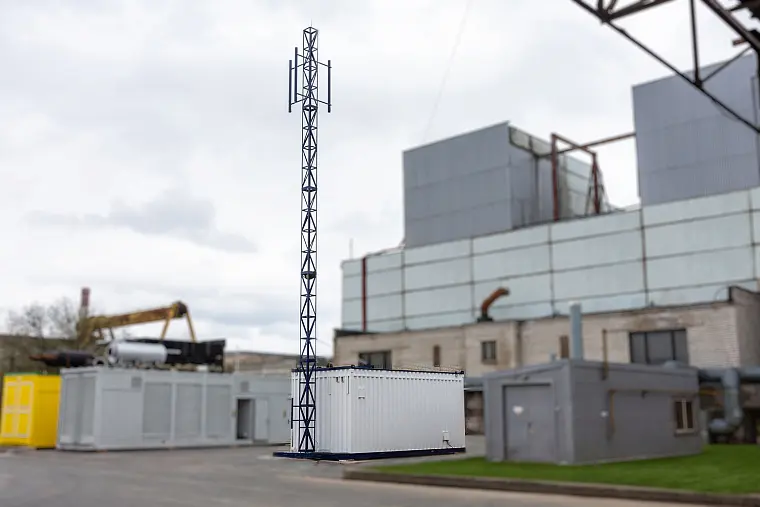

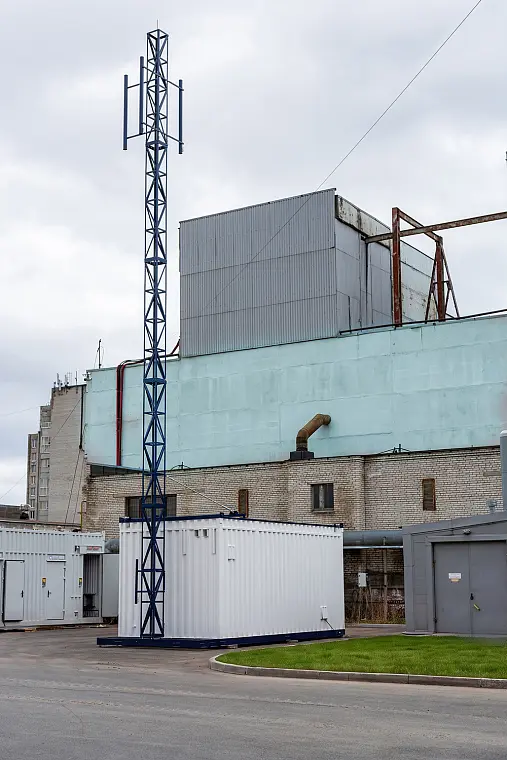

- В комплект МУС входит АМС сборно-разборной конструкции, состоящее из секций равной длины. Общая высота АМС – 15,5 м, включая молниеприемник.

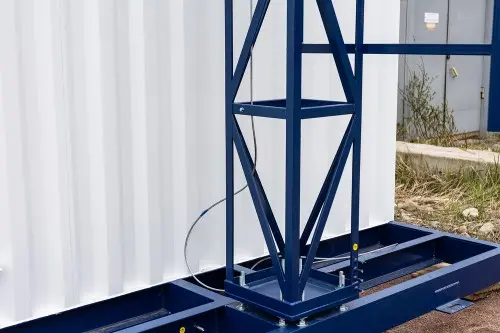

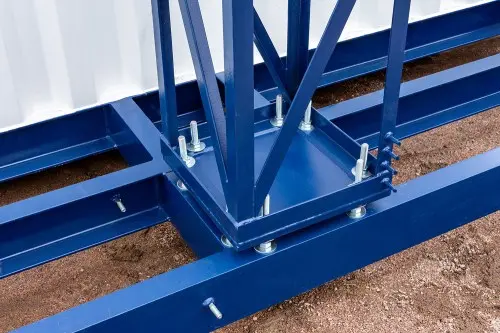

- Предусмотрено крепление АМС к несущим частям МУС распорками для увеличения устойчивости, жесткости и прочности конструкции.

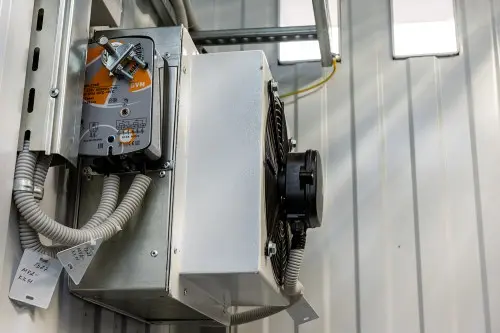

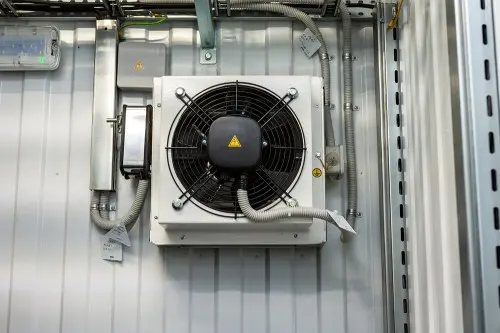

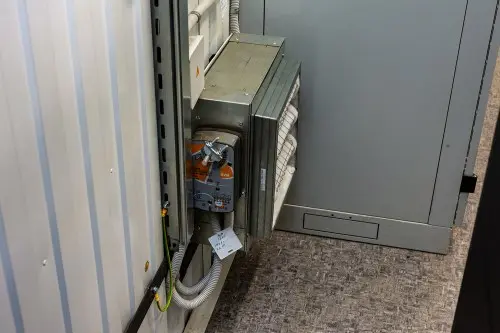

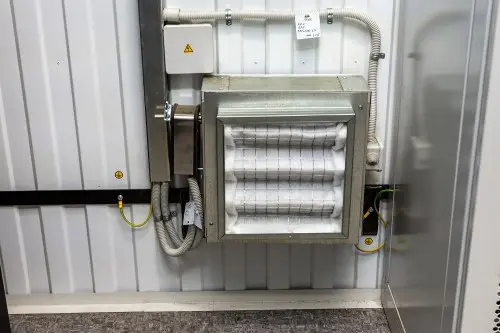

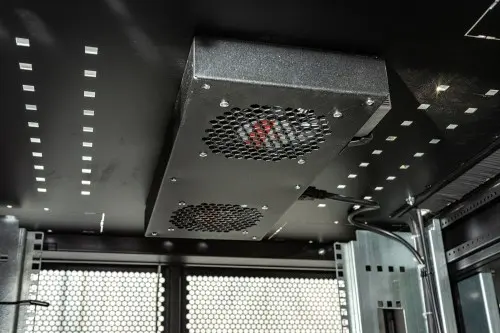

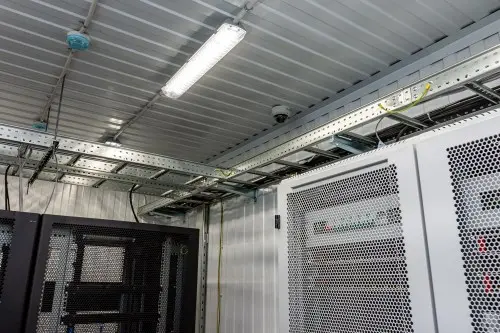

- Помещение аппаратной оборудовано системой принудительной приточно-вытяжной вентиляции с автоматическим включением от датчика температуры с возможностью выбора температурного порога срабатывания.
- Масса МУС — 12000 кг.
Габаритные размеры МУС в транспортном положении:Длина — 6500 мм
Ширина — 3000 мм
Высота — 3050 мм
Полный перечень выполненных работ по проекту
На начальной стадии проекта инженеры «ТЭИ» разработали обширный комплект рабочей документации под ключ, который исчерпывающе описывает оборудование для гарантии самого высокого качества изготовления финального продукта.
РКД включает:
- техническое задание на проектирование;

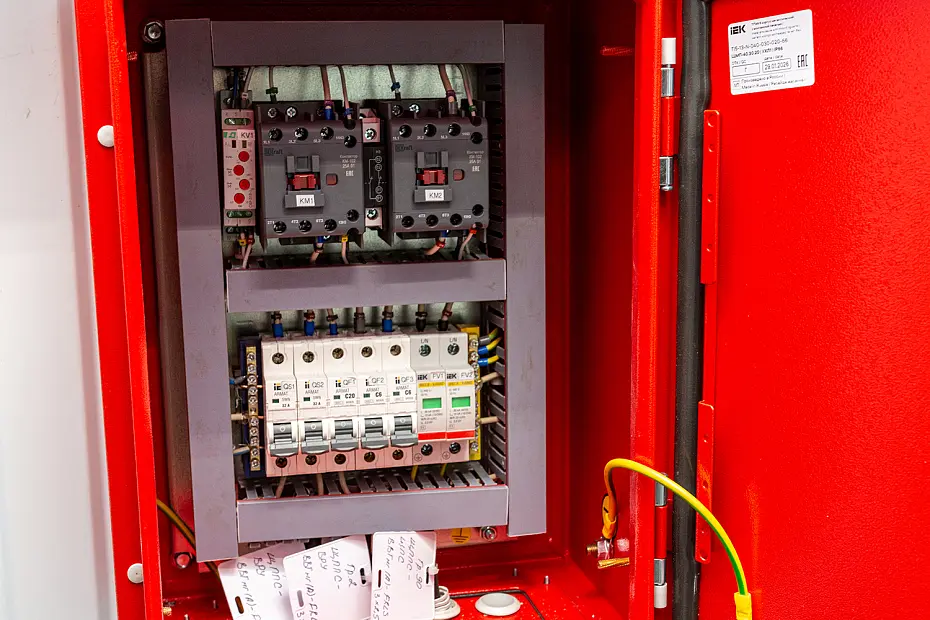

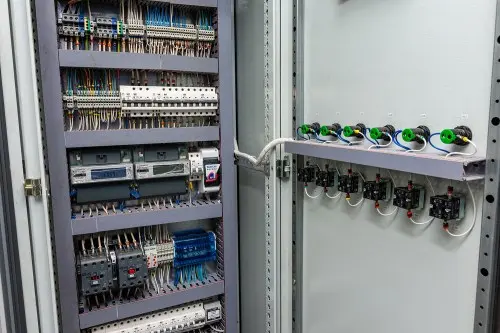

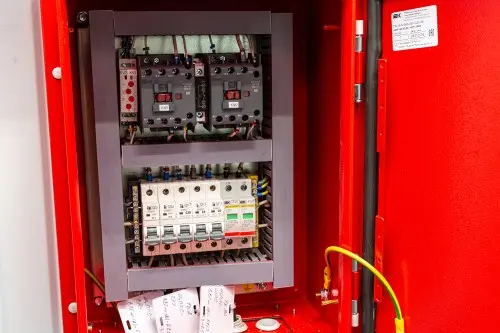

- рабочую документацию на системы электроснабжения, мониторинга охранно-пожарной сигнализации и мониторинга;
- структурную схему;
- принципиальную электрическую схему;
- схему внешних соединений;
- планы расположения оборудования и прокладки трасс;
- эскизные чертежи общих видов нетиповых изделий;
- спецификацию оборудования.
Основные материалы по проекту смотрите ниже ⬇
Комплектность МУС:

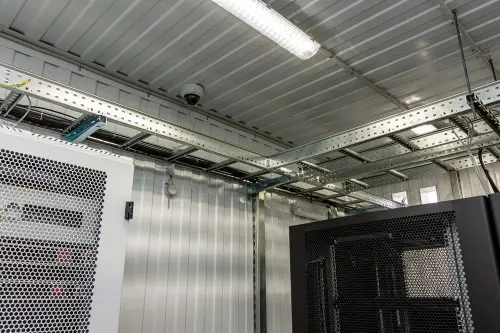

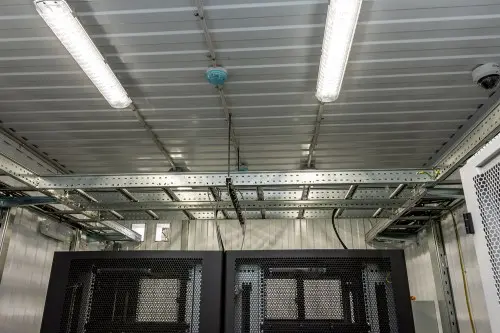

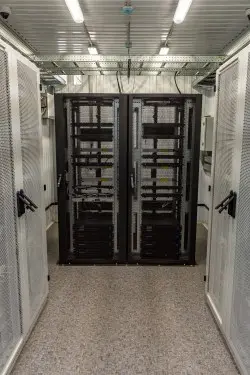

- контейнер-аппаратная;
- металлоконструкции мачты;

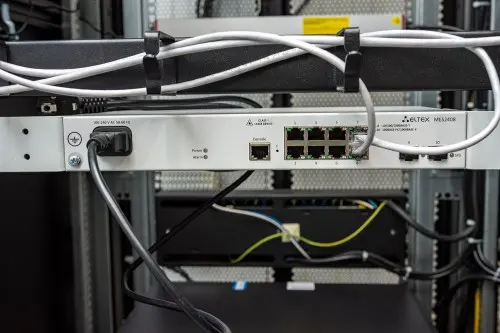

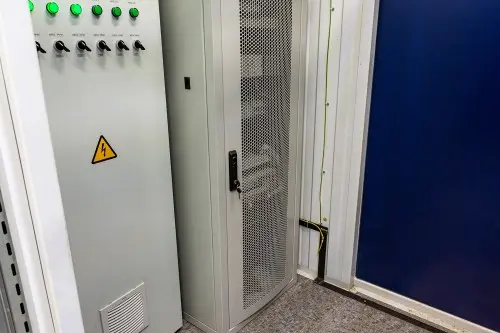

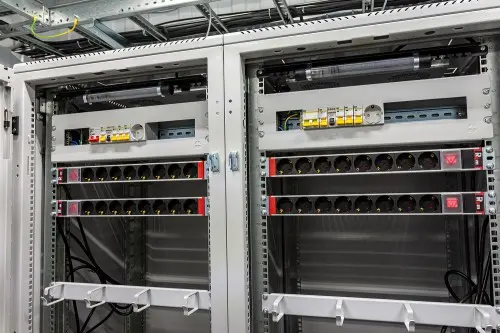

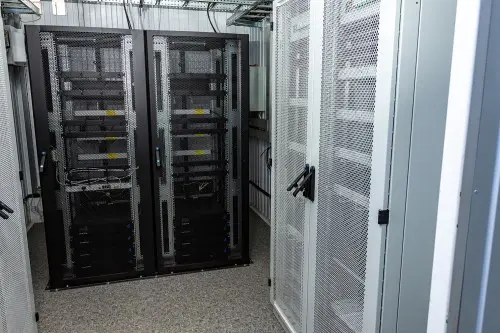

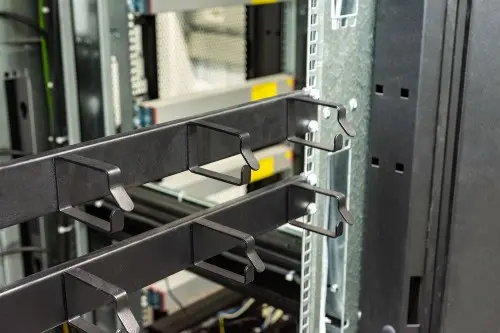

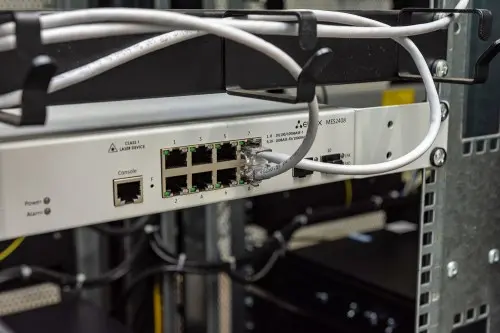

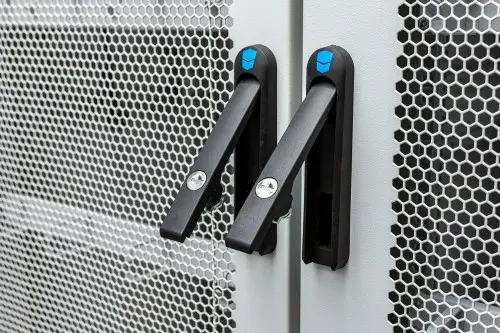

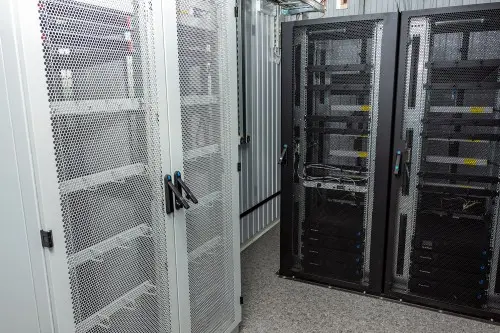

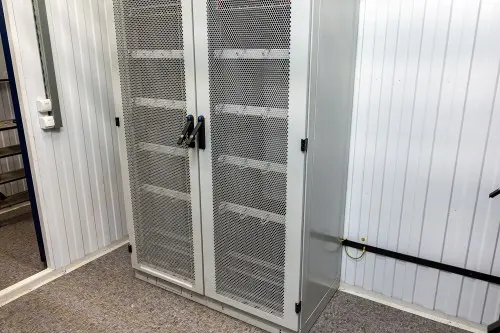

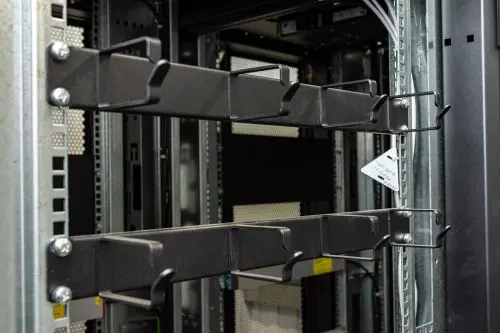

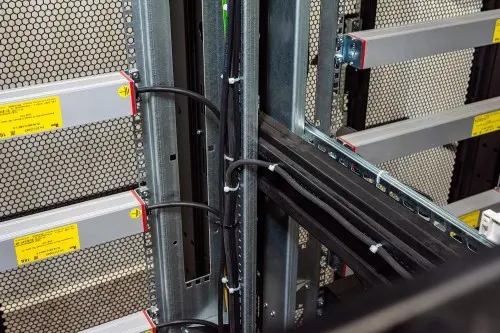

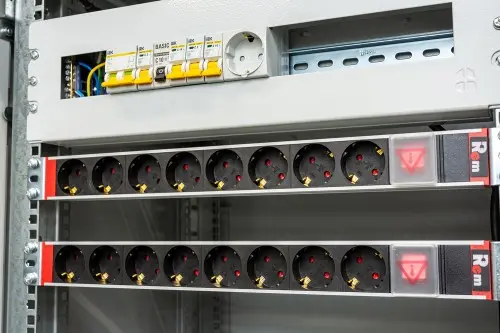

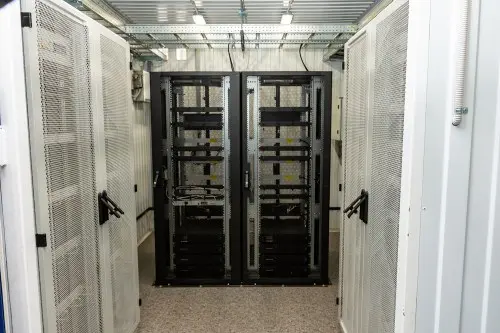

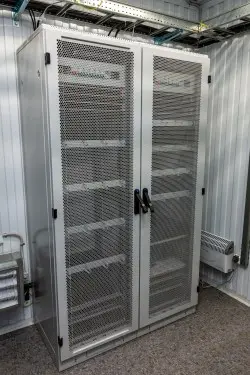

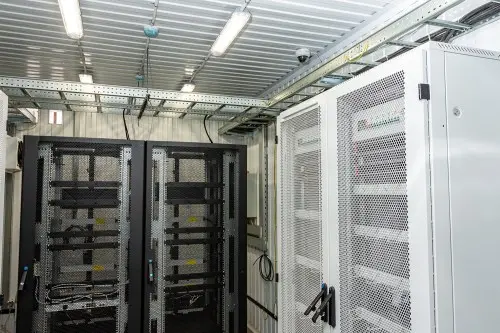

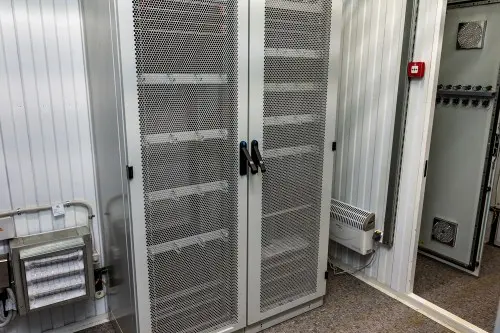

- телекоммуникационные шкафы;
- источник бесперебойного питания;
- батарейный модуль для источника бесперебойного питания;
- комплект креплений для ИБП;

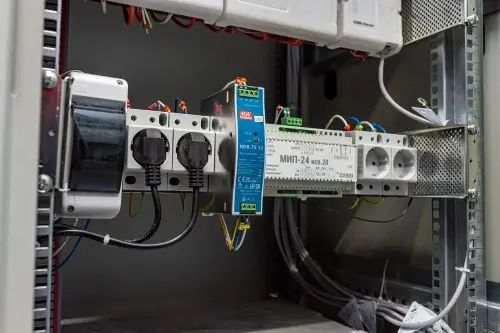

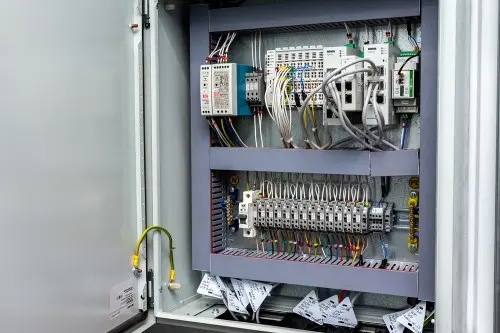

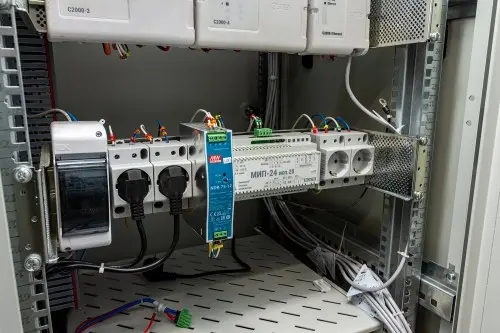

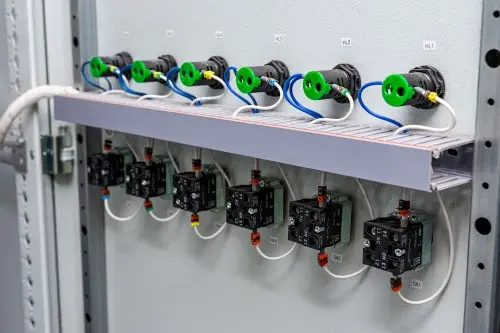

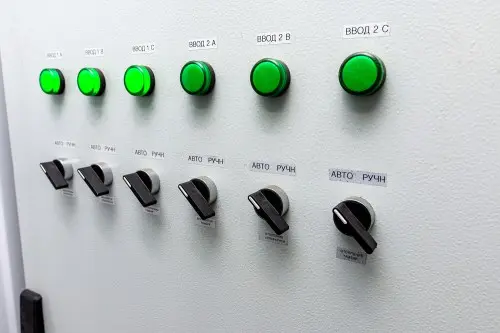

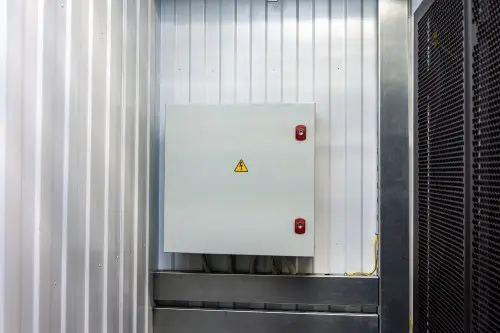

- щит мониторинга.

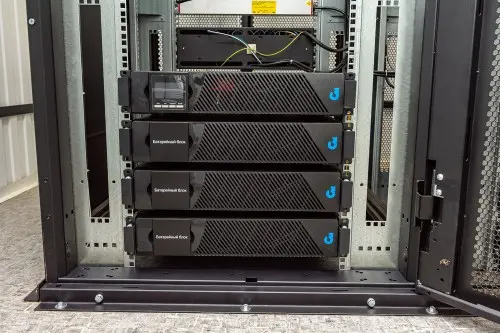

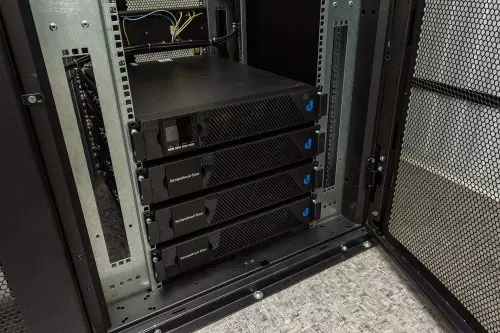

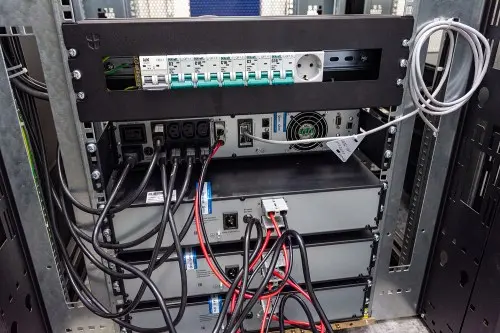

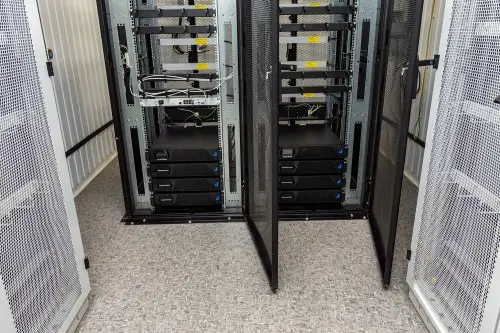

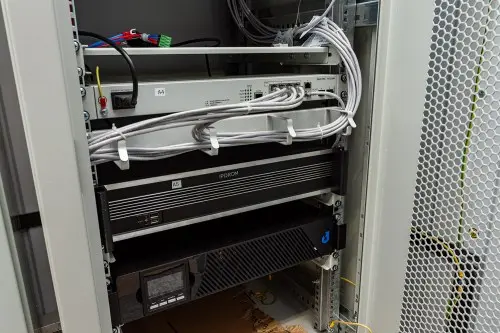

Источники бесперебойного питания (ИБП) двойного преобразования полной мощностью не менее 3000 ВА с выходным напряжением 1Ф ~220 В установлены в телекоммуникационные шкафы.
Характеристики ИБП:
- Полная мощность, кВА — 3.0
- Активная мощность, кВт — 3.0
- Фазы на входе — 1
- Фазы на выходе — 1
- Диапазон входных напряжений — 110 ~ 300 В
- Номинальное выходное напряжение — 220 В (настраивается 200, 208, 230, 240 В)
- Фильтрация — встроенный фильтр
- Тип байпаса — электронный
- Комплект батарейных модулей емкостью не менее 3800 Вт/ч.
Гарантия, ПНР, ШМР
Модульный узел связи является полнокомплектным изделием и поставлен Заказчику в максимальной заводской готовности.
При проведении ШМР (шеф-монтажных работ) на месте эксплуатации блок-контейнер был установлен на плитное основание.
Срок службы поставленного по проекту МУС составляет не менее 15 лет. Гарантийный срок работы оборудования МУС составляет 18 месяцев со дня ввода в эксплуатацию.

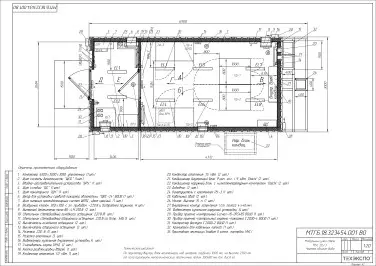

Чертежи
