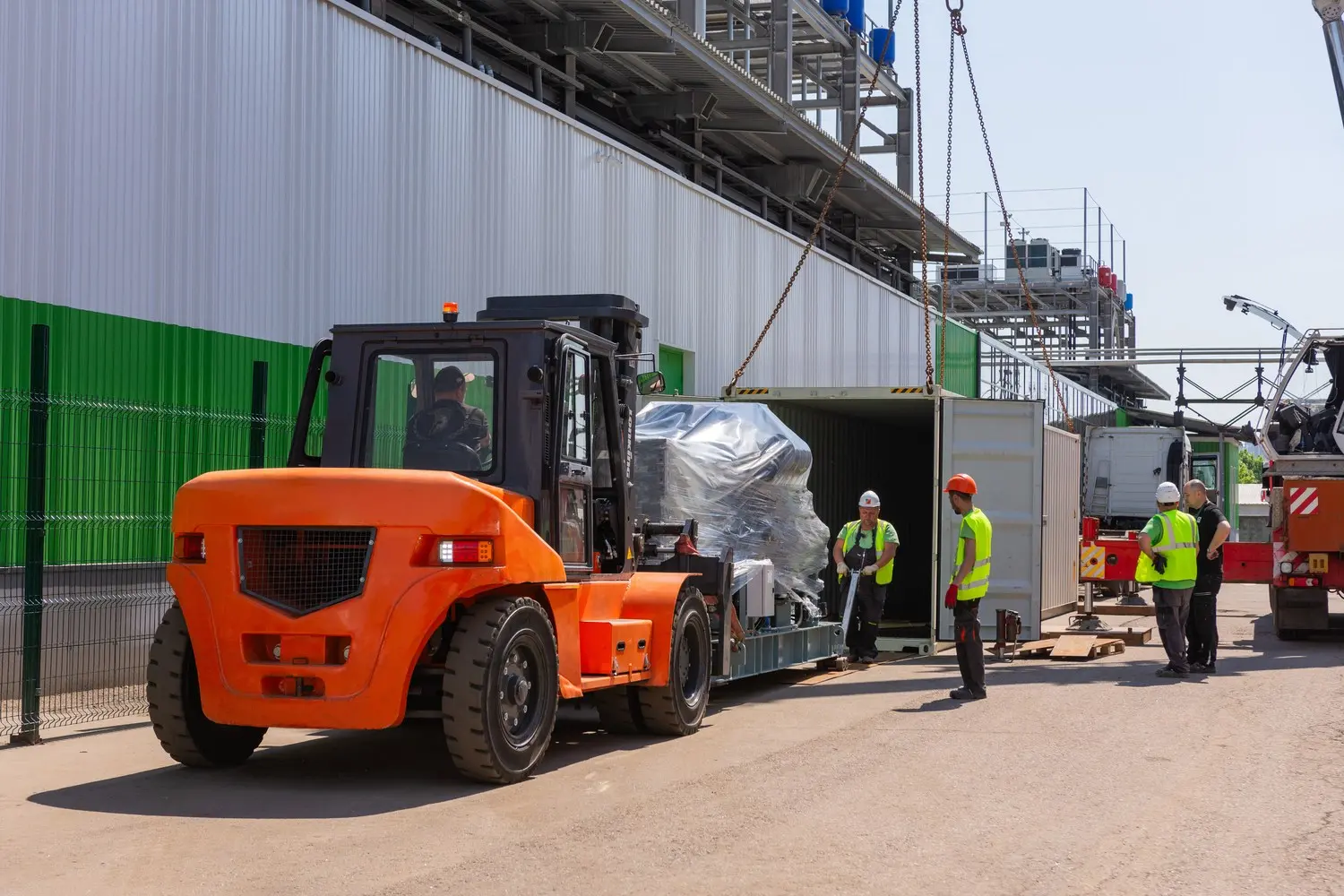

Поставка ДГУ 4х1680 кВт для дата-центра в Москве
Задача
Решение
Закажите расчет бюджета аналогичного проекта
order@tech-expo.ruОсобенности проекта
Основные параметры и характеристики дизель-генераторной установки:
- Модель ТЭ.1600С-Т400-2Р
- Мощность номинальная, кВт — 1680
- Мощность номинальная, кВА — 2100
- Мощность максимальная, кВт — 1848
- Мощность максимальная, кВА — 2310
- Коэффициент мощности — 0,8
- Напряжение (В) — 400/230
- Количество фаз — 3
- Частота, Гц — 50
- Объём системы охлаждения двигателя, л — 170
- Объём топливного бака, л — 1000
- Расход топлива при 100% мощности, л/ч — 455.5
- Система аварийной остановки
- Датчик уровня топлива
- Исполнение — открытое
- Габаритные размеры, мм , — 6400 x 2200 x 2800
- Масса, кг — 13 000
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта
Состав ДЭС
В состав ДГУ входят следующие системы и оборудование:

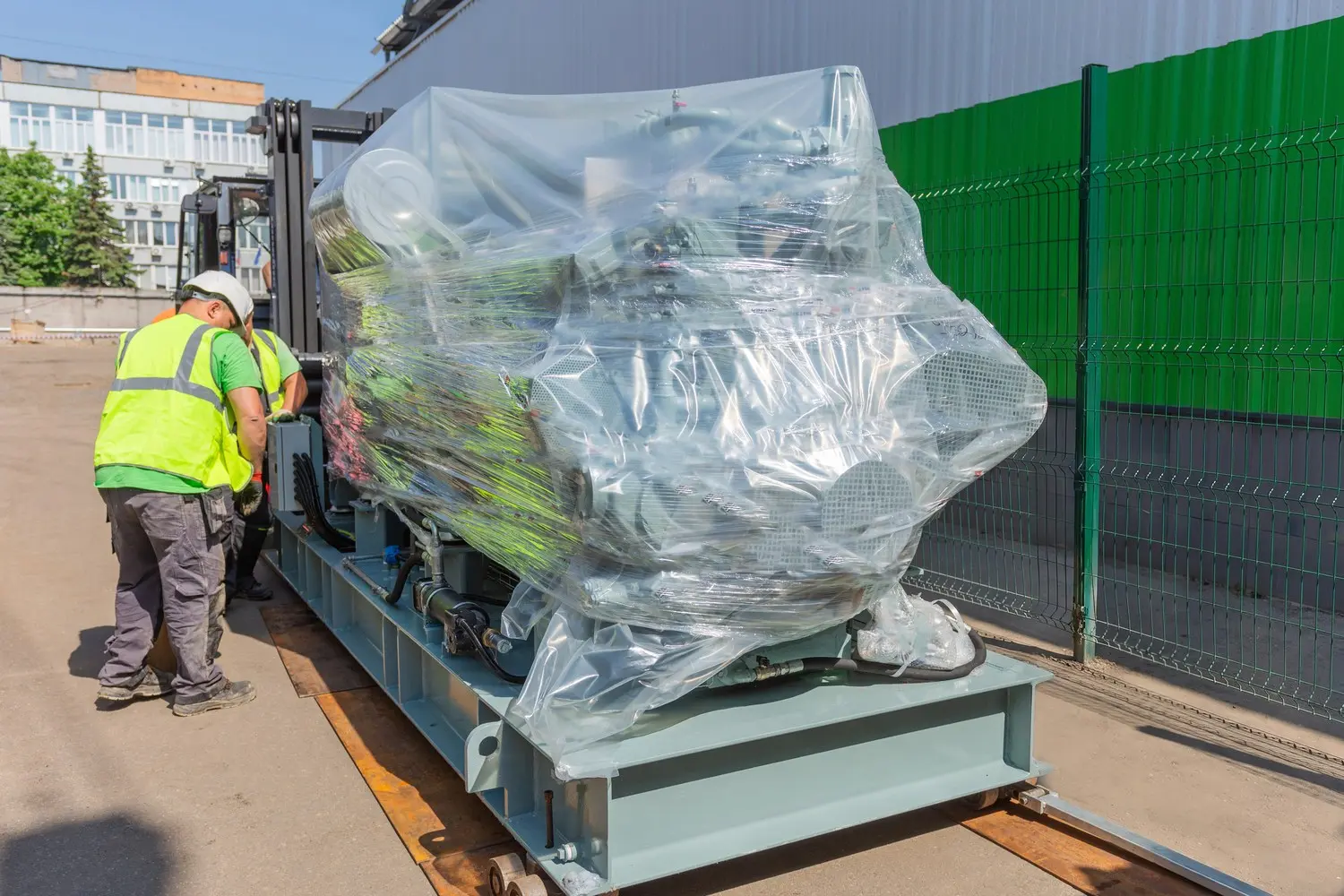

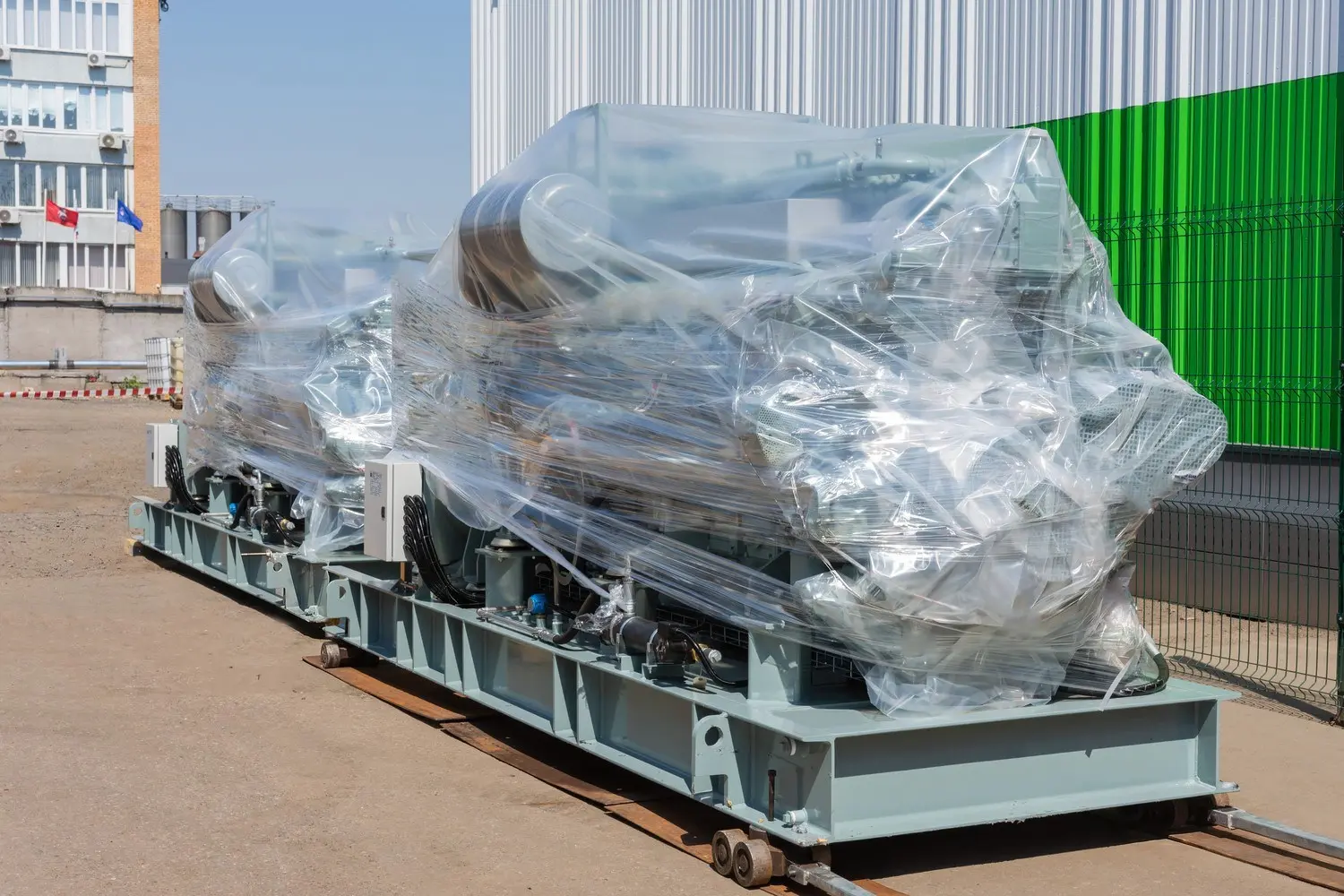

- ДГУ ТЭ.1600С-Т400-2Р;

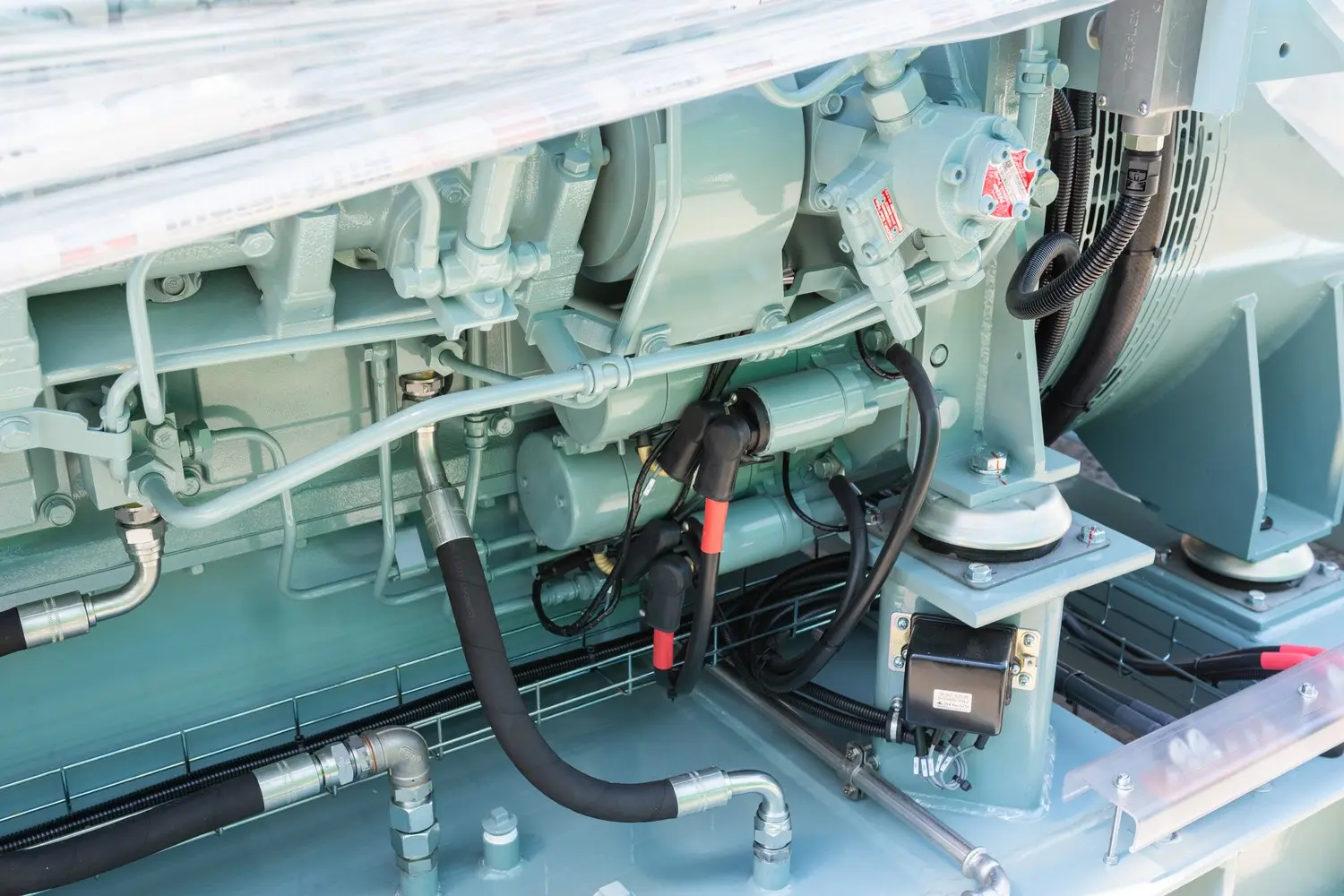

- дизельный двигатель Mitsubishi S16R2-PTAW
японского производства;
- генератор переменного тока Mecc Alte итальянского производства;
- низкошумный резидентный глушитель 30 дБ — комплект с окожушкой;

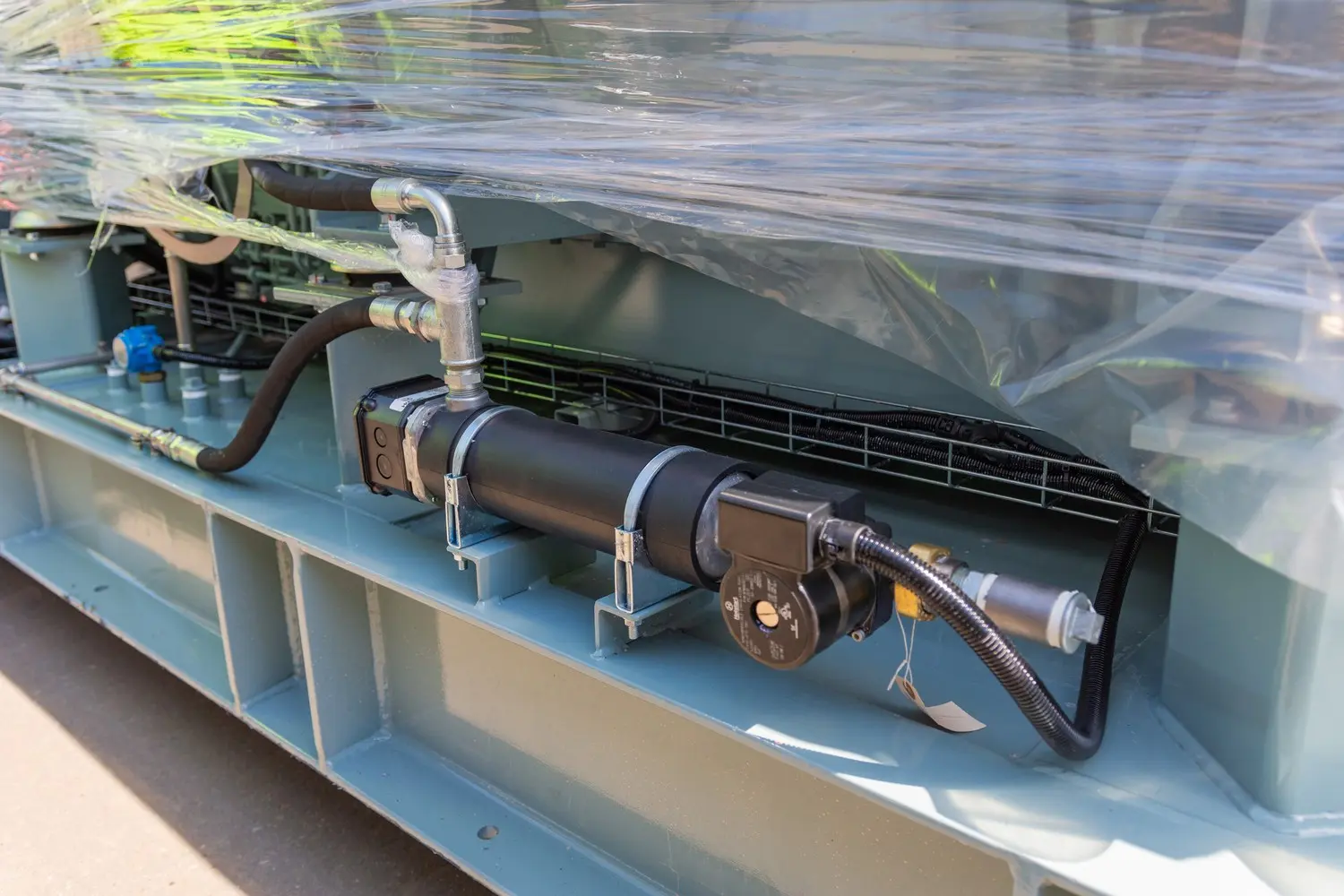

- подогреватель охлаждающей жидкости (ПОЖ) 9 кВт, 220/230В;

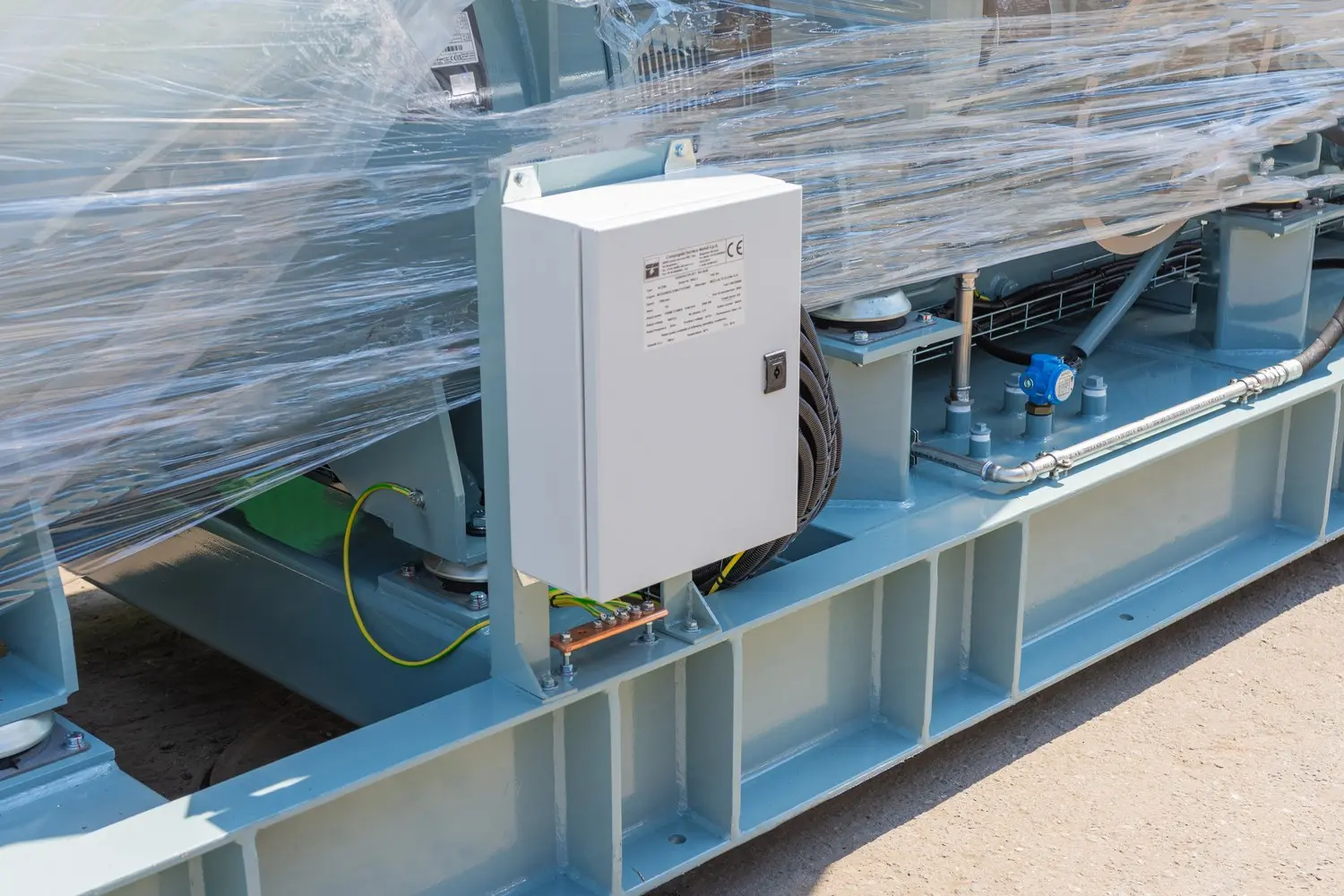

- выносной шкаф управления ДЭС с автоматом защиты 3200 А и панелью управления ДГУ DSE 7320;
- система охлаждения — вертикальный радиатор с электроприводными вентиляторами (4 шт) с выносным шкафом управления на базе аппаратуры SIEMENS;
- система автоматической смазки в составе двигателя;
- топливная система с расходным топливным баком в раме 1000 л;
- ручной насос откачки масла из картера двигателя;
- аккумуляторные батареи;
- статическое зарядное устройство АКБ;
- технические жидкости (масло, антифриз) – 100% объема;
- эксплуатационная документация электростанции.
Полный перечень выполненных работ по проекту
В соответствии с пожеланиями Заказчика станции были изготовлены по требуемым характеристикам и отгружены с полным соблюдением сроков поставки.
Для повышения качества работы оборудования для всех ДГУ была предусмотрена автоматическая система управления, которая обеспечивает:
- поддержание ДГУ в состоянии «готовности к принятию нагрузки»;
- автоматический запуск и останов ДГУ по внешнему управляющему сигналу;
- ручной пуск/останов ДГУ с панели управления;
- автоматическую подготовку к приему нагрузки;
- автоматическое регулирование в заданных пределах выходного напряжения и частоты генератора;
- автоматическое регулирование температуры в системе охлаждения дизеля;
- индикацию состояний дизельного электроагрегата и предупредительную сигнализацию;
- защиту ДГУ с отключением нагрузки, остановом агрегата и включением аварийной сигнализации;
- при недопустимом понижении давления масла в главной магистрали;
- при недопустимом повышении температуры охлаждающей жидкости;
- при снижении уровня охлаждающей жидкости;
- при недопустимом увеличении частоты вращения двигателя;
- при несостоявшемся пуске;
- при самопроизвольном снижении частоты вращения двигателя.
Автоматический генераторный выключатель (АВГ) обеспечивает защиту генератора от перегрузок и токов КЗ и позволяет производить размыкание силовой цепи в ручном режиме.
Гарантия, ПНР, ШМР
Гарантийный срок на все оборудование по проекту составляет 12 месяцев с даты отгрузки Заказчику.
