Поставка ДЭС 6,6 МВт, 6кВ, ШМР, ПНР для крупного промышленного предприятия

Общая мощность 6600 кВт
Заказчик Промышленное предприятие
Фото
Задача Обеспечить аварийное электроснабжение нужд крупного промышленного предприятия в условиях продолжительного полного обесточивания.
Решение Поставка трех передвижных дизельных электростанций большой мощности и проведение полного спектра шеф-монтажных и пусконаладочных работ, а также испытаний для всестороннего контроля оборудования.

Главные особенности проекта

______________________________________

Опережение графика: благодаря жесткому соблюдению сроков поставки этого важного проекта дизель-генераторные установки в контейнерах были изготовлены и отгружены раньше срока.

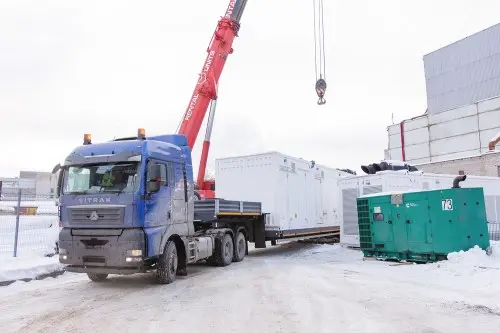

Мобильность: все контейнеры были помещены на колесные прицепы.

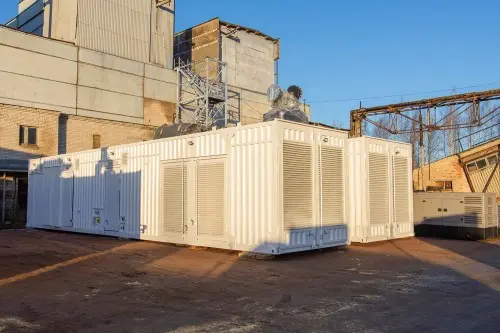

Крупная мощность: поставленный комплекс представляет собой мощный и полностью автономный источник резервного электроснабжения на 6,6 МВт.

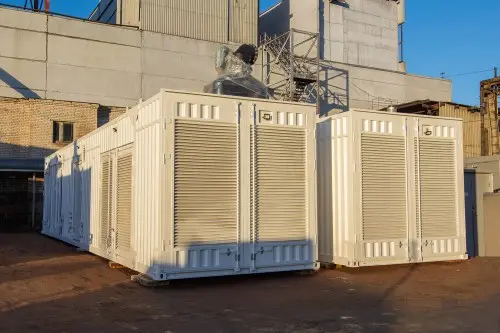

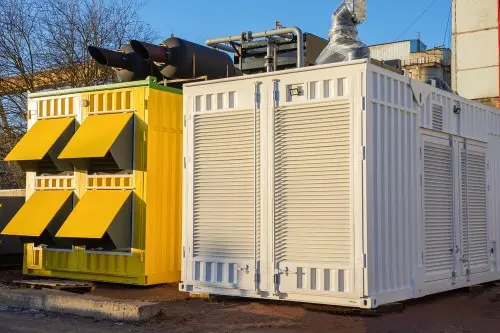

Для решения задач Заказчика была выбрана передвижная дизель-генераторная установка (ПДГУ) контейнерного типа единичной мощностью 2,2 МВт и напряжением 6,3 кВ. Всего в рамках этого проекта было поставлено 3 дизельных электростанции ТЭ.2200П-Т6300-3РН производства «Техэкспо».

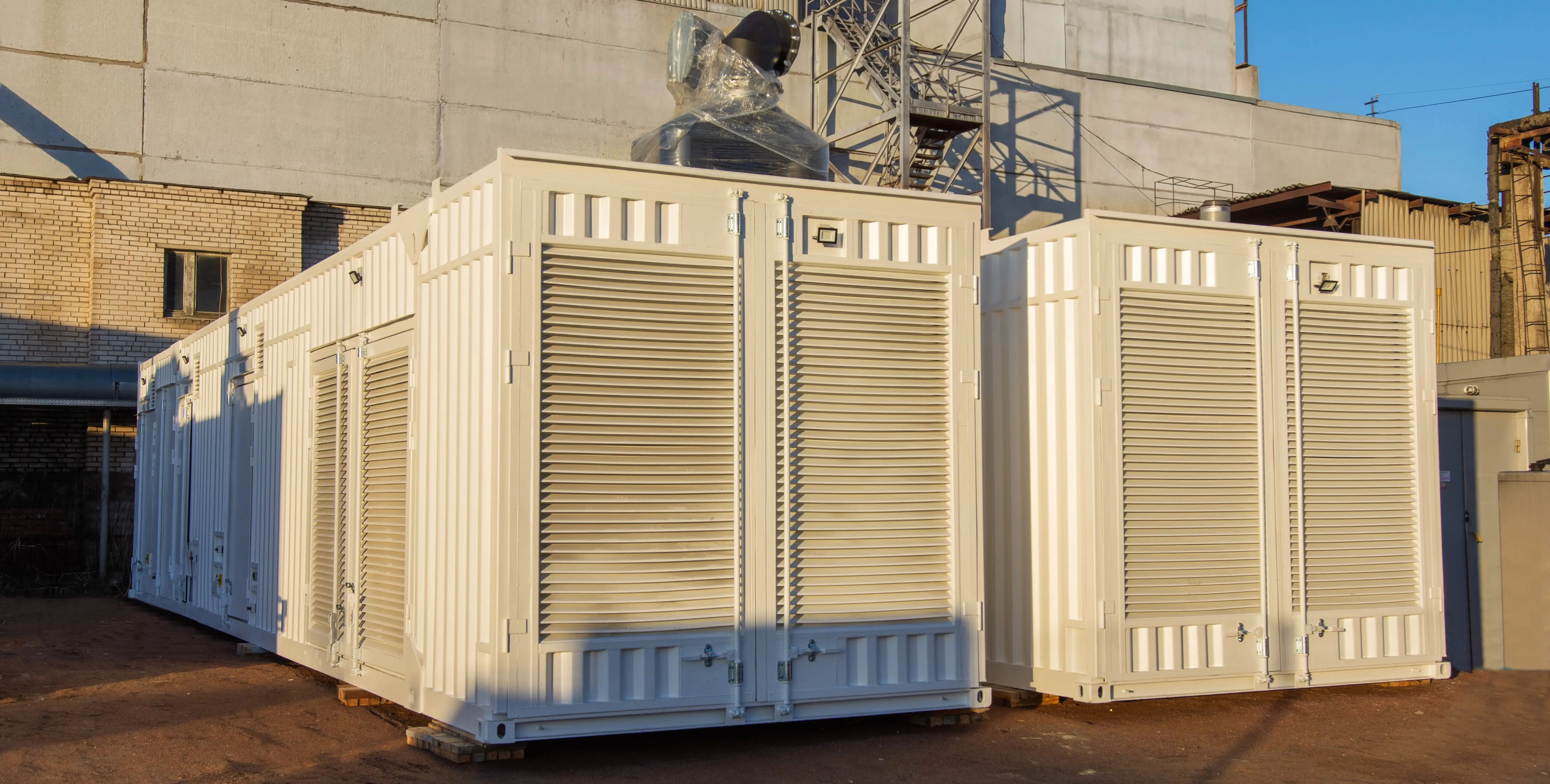

techexpo-ufo-345-2026 (2) 1.jpg

Основные характеристики ПДГУ:

  • Степень автоматизации (по ГОСТ 50783-95 ) – 3;

  • Номинальная мощность, МВт – 2,2;

  • Максимальная мощность в режиме перегрузки, МВт – 2,32;

  • Напряжение, В – 6300;

  • Частота тока, Гц – 50;

  • Время работы на холостом ходу на номинальной частоте вращения – от 10 до 60 минут;

  • Ток – переменный;

  • Количество фаз – 3;

  • Тип возбуждения – AREP;

  • Класс изоляции – Н;

  • Степень защиты генератора – IP 43;

  • Расход топлива на номинальной нагрузке, л/ч – 594,4;

  • Габаритные размеры (в сборе, на полуприцепе), мм – 19515х4800х3500;

  • Масса ПДГУ, кг, не более – 61 000.

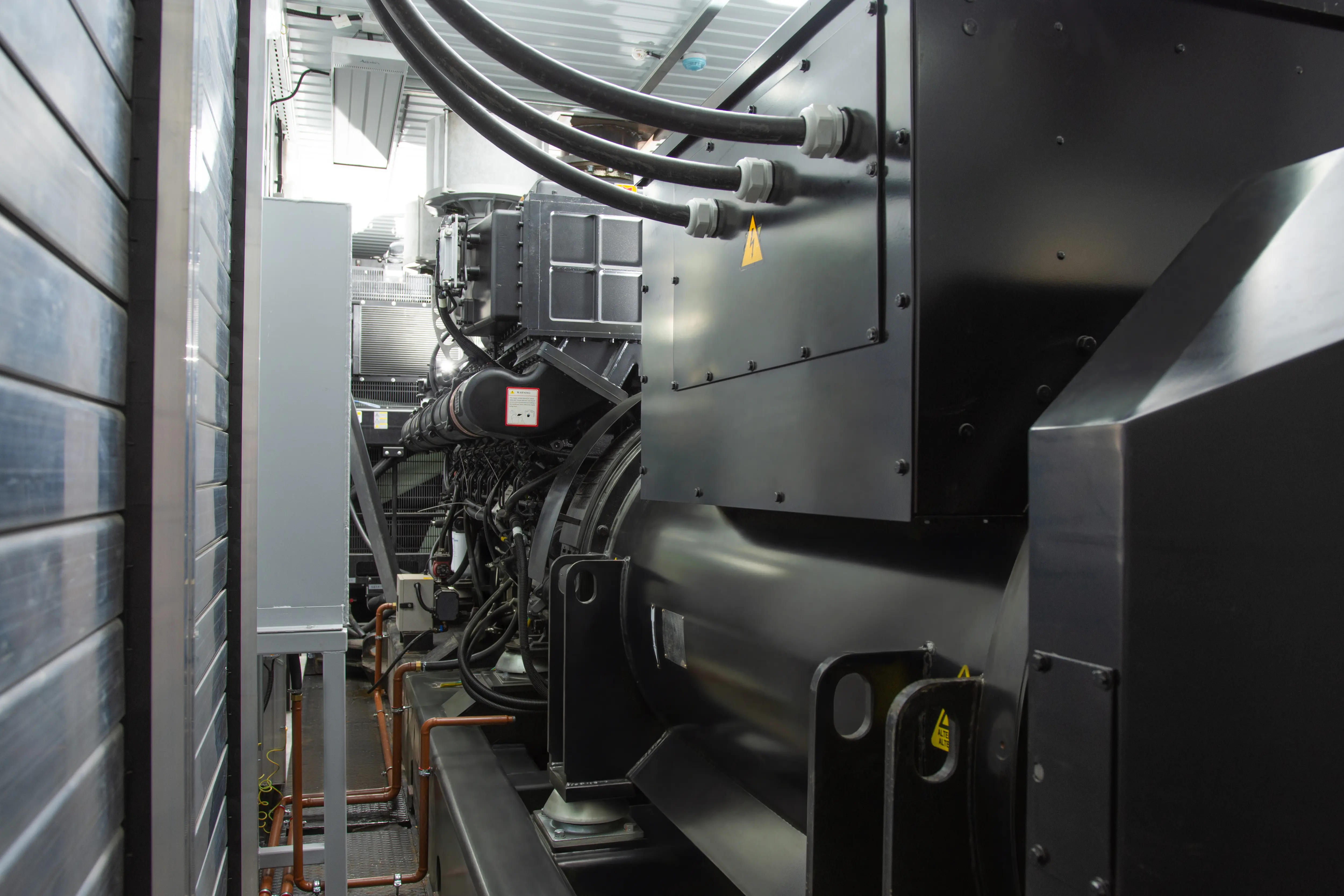

techexpo-ufo-345-2026 (18).jpg

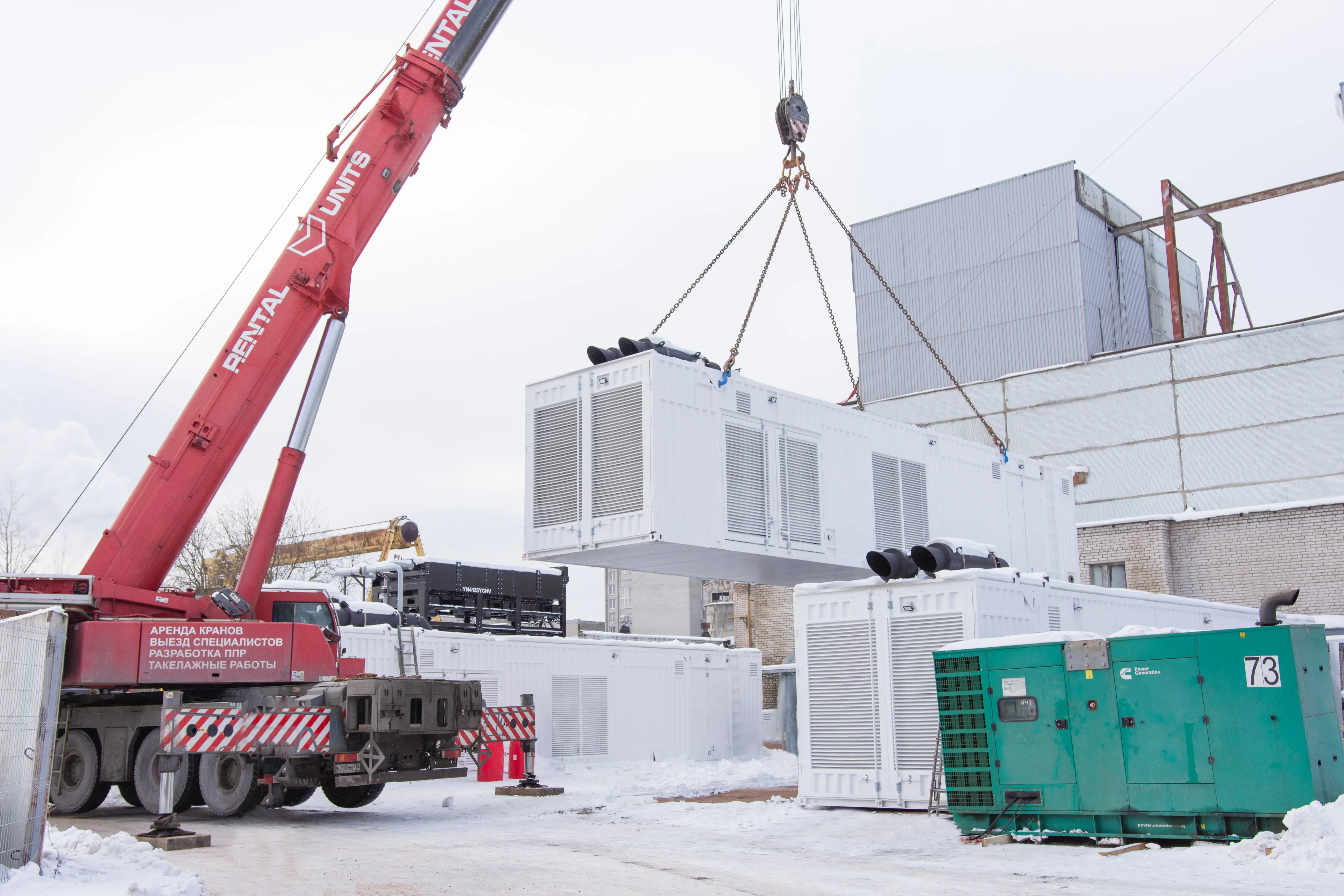

techexpo-ufo-345-2026 (36).jpg

Режимы работы дизельной электростанции ТЭ.2200П-Т6300-3РН:

    • режим ручного управления без подачи нагрузки на генератор;
    • режим ручного управления с работой на выделенную нагрузку;
    • режим синхронизации ПДГУ с другим аналогичным ПДГУ и подачей нагрузки;
    • режим синхронизации ПДГУ с существующими ПДГУ Заказчика на базе контроллера DEIF AGC-150;
    • режимы останова: нормальный стоп и аварийный стоп;
    • режим последовательного включения двух высоковольтных асинхронных электродвигателей мощностью 800 и 600 кВт.



Состав ПДГУ

В состав ПДГУ входит:

  • электроагрегат;

  • атмосферозащитная оболочка (контейнер ПДГУ);

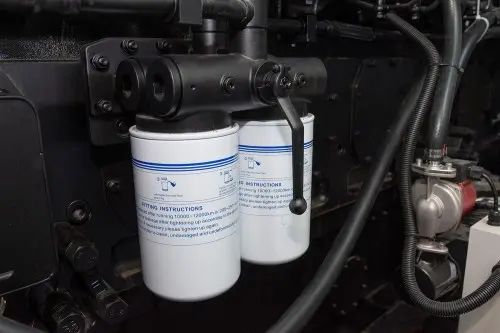

  • система топливная;

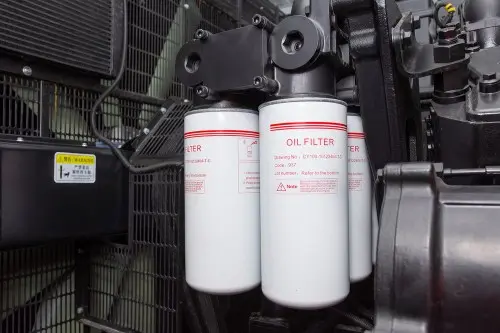

  • система масляная;

  • система газовыпуска;

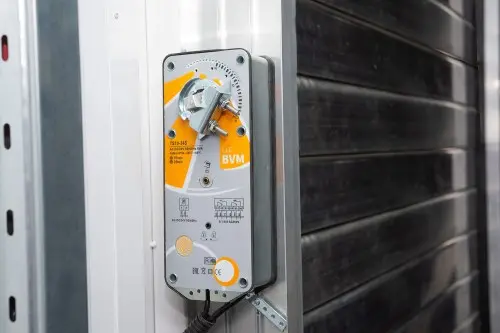

  • система охлаждения;

  • система отопления;

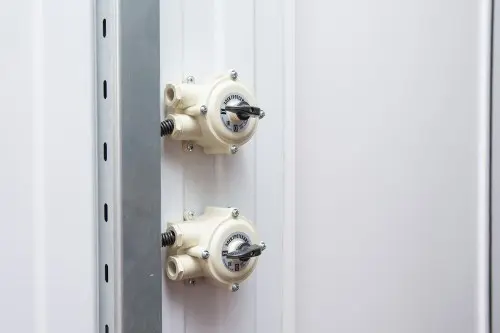

  • система освещения;

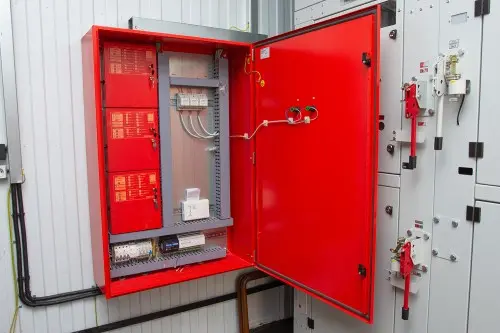

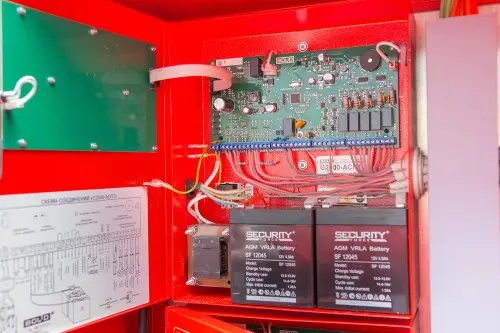

  • система пожарной безопасности;

  • система автоматики управления ПДГУ и распределения нагрузки;

  • высоковольтное распределительное устройство;

  • колесный полуприцеп ПДГУ.

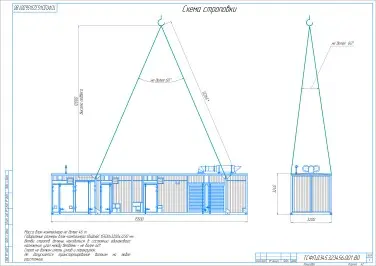

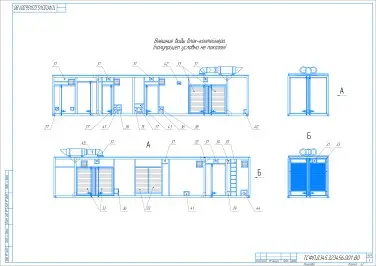

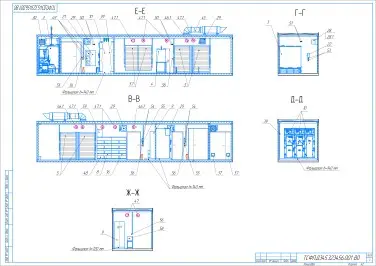

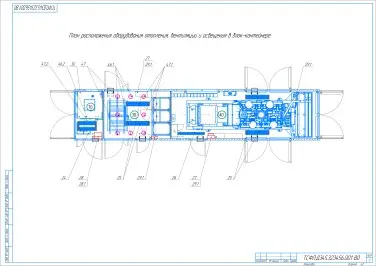

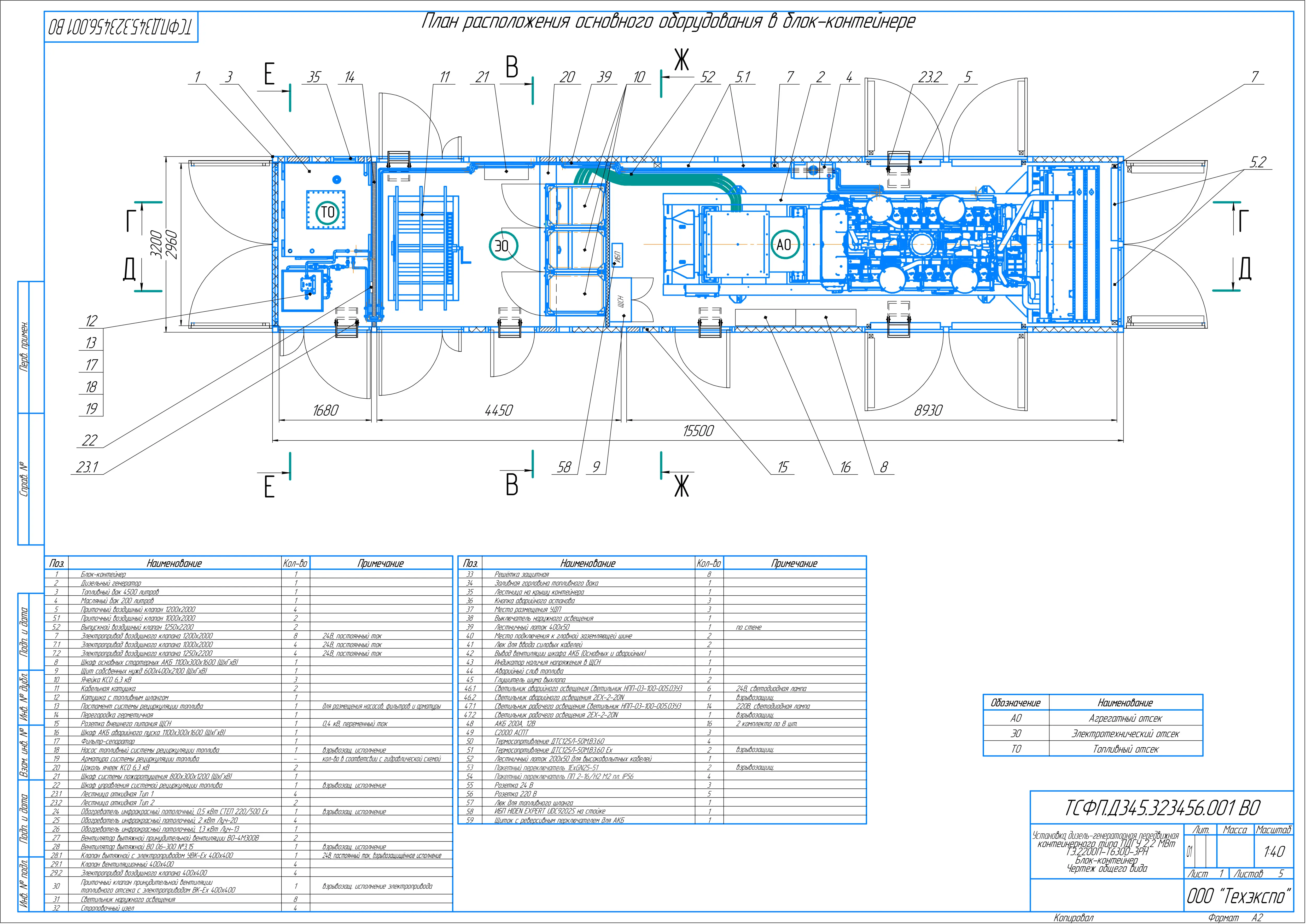

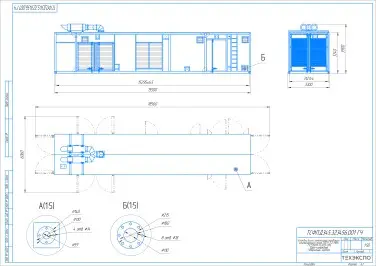

 1. ТСФП.Д345.323456.001 ВО - Чертёж общего вида рев.1-1.jpg

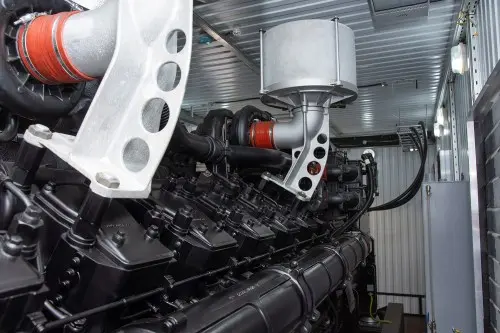

Электроагрегат

Электроагрегат состоит из первичного двигателя и синхронного генератора, смонтированных на амортизаторы на одной раме.

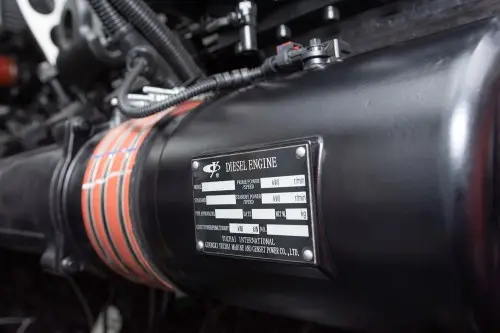

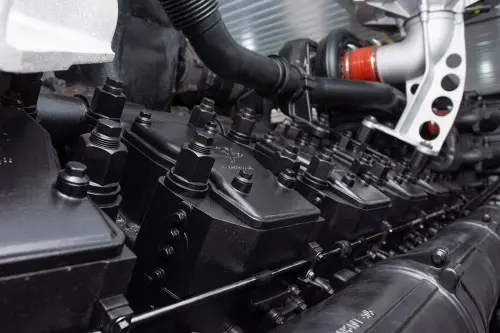

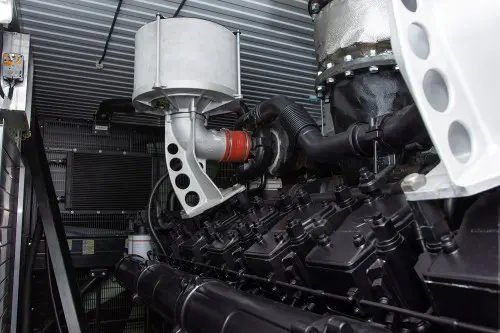

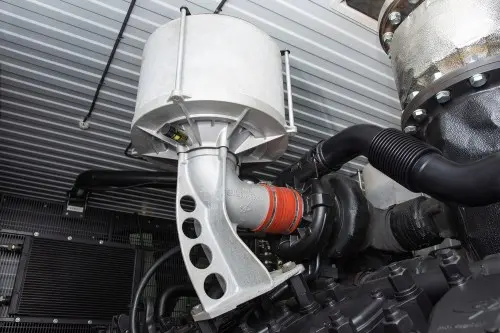

В качестве первичного двигателя в электроагрегате применяется дизельный двигатель Yuchai YCC105TA3600-G31.

В качестве генератора в электроагрегате применяется высоковольтный синхронный генератор LSA53.2 XL13.

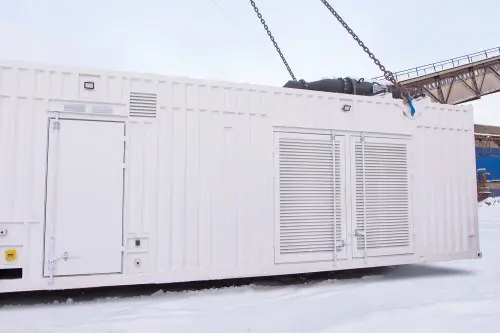

Контейнер ПДГУ

ПДГУ поставлены в контейнерах, выполненных по цельносварной технологии со степенью защиты по ГОСТ 14254-2015 (IEC 60529:2013) — не ниже IP44.

Особенности контейнеров:

  • Теплоизоляция базальтовой ватой толщиной не менее 50 мм;

  • Каркас пола с усиленной конструкцией под электроагрегатом;

  • Пол из рифленого металлического листа толщиной не менее 3 мм;

  • Наружная обшивка контейнера из профилированных листов стали толщиной не менее 1,2 мм.

Все элементы конструкции контейнерного модуля, подвергающиеся коррозии, имеют защитное лакокрасочное покрытие белого цвета по ГОСТ 9.104-2018, ГОСТ 35094-2024, ГОСТ 9.401-2018, с учётом климатических условий площадки и эксплуатации. Срок службы защитных покрытий — не менее 5 лет.

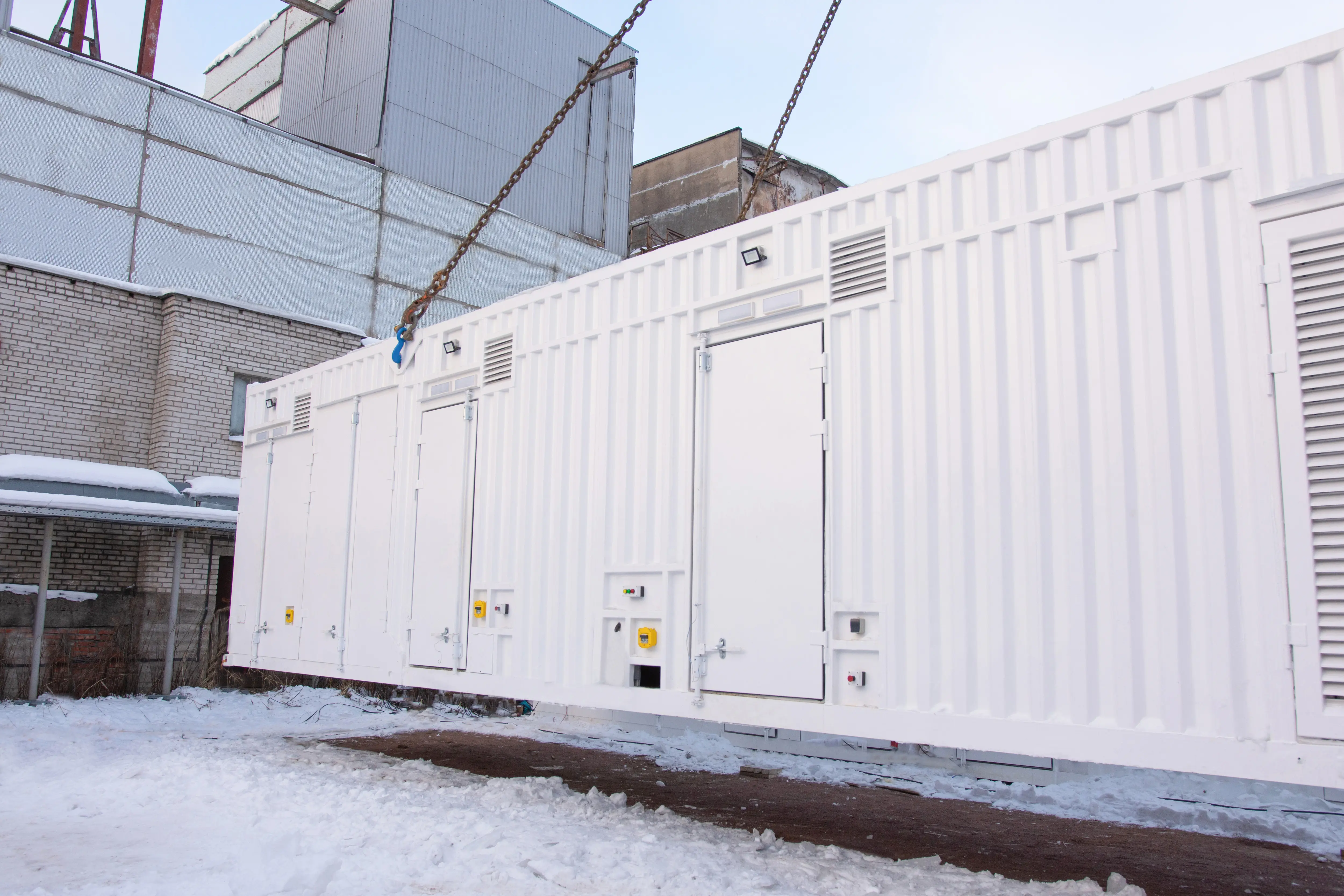

techexpo-ufo-345-2026 (47).jpg

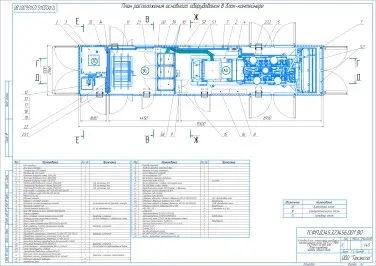

Контейнерный модуль ПДГУ разделен на отсеки:

  • агрегатный;

  • электротехнический;

  • топливный.

Отсеки разделены шумоизолированной перегородкой.

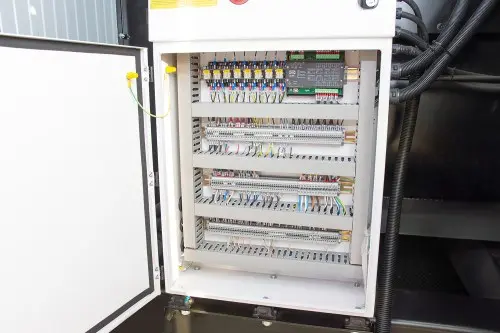

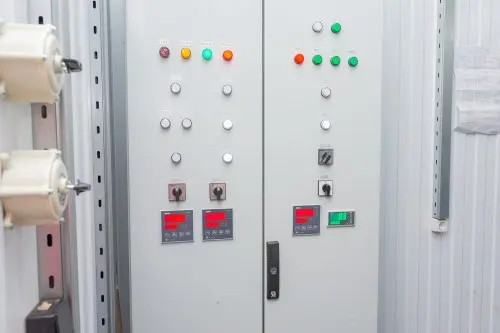

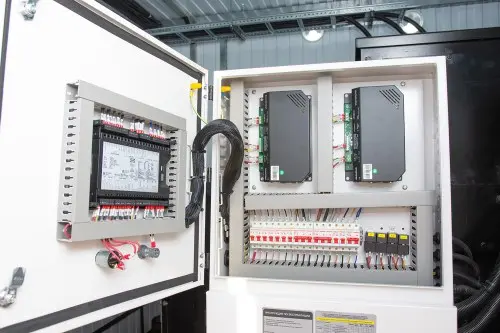

ЩСН (Щит собственных нужд)

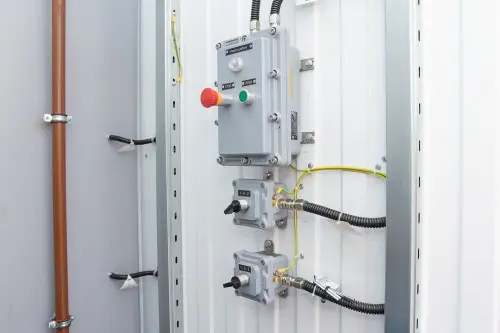

Для обеспечения питания, управления и индикации технологических и электрических систем контейнера в ПДГУ предусмотрен щит собственных нужд (ЩСН). ЩСН выполнен в виде отдельного шкафа навесного исполнения и размещается в агрегатном отсеке контейнера.

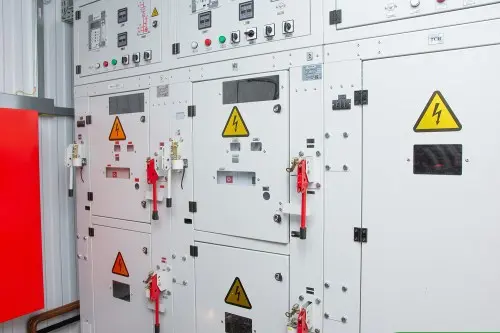

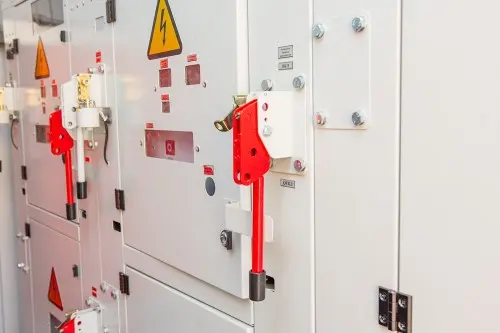

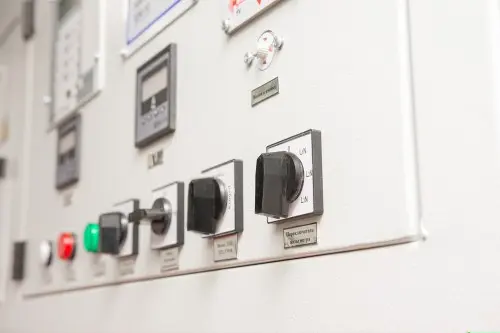

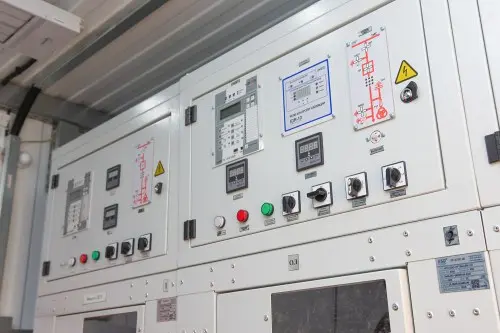

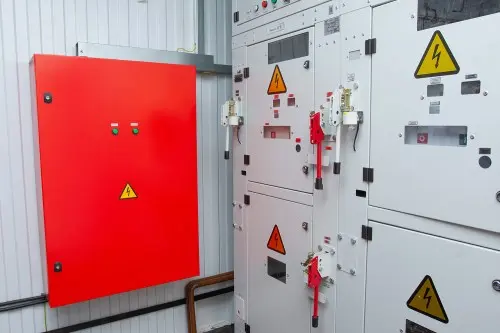

РУ (Распределительное устройство)

Распределительное устройство смонтировано в шкафах напольного расположения и состоит из двух шкафов:

ШКАФ 1 состоит из вакуумного выключателя сети генераторного напряжения с дистанционным и автоматическим управлением, и блокировкой включения при отклонении параметров сети;

ШКАФ 2 состоит из выключателя отходящей линии и промклемника для подключения отходящей кабельной линии;

ШКАФ 3 состоит из трансформатора собственных нужд (ТСН) для питания собственных нужд распределительного устройства.

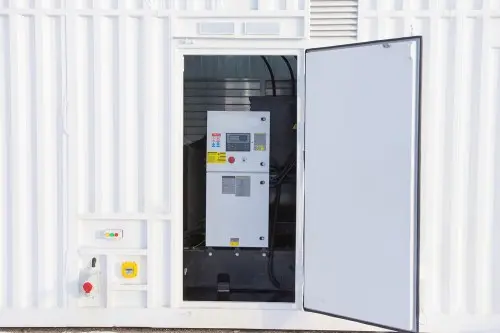

Автоматика

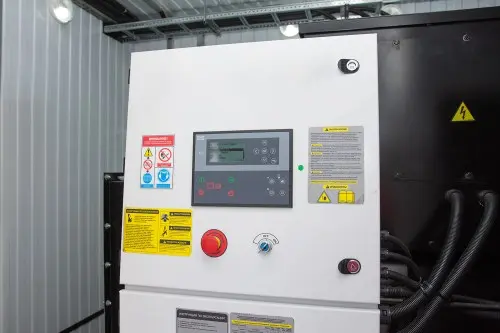

ПДГУ оборудованы панелями управления DEIF AGC150, которые имеют функцию постоянного отдаленного мониторинга состояния ДГУ с выводом на экран рабочих показателей:

  • двигателя (частота вращения, температура ОЖ, температура охладителя, температура масла, давление масла, мощность бортового генератора двигателя, моментальный расход топлива, температура выхлопных газов, наработка двигателя в моточасах);

  • генератора (линейное напряжение, фазное напряжение, линейная мощность, полная мощность, реактивная мощность, ток линейный, ток фазный, частота, cos φ);

  • отключаемой аварийно-предупредительной сигнализации об отклонении параметров электроагрегата с сохранением в память автоматики;

  • автоматической проверки готовности электроагрегата к пуску;

  • учета количества выработанной электроэнергии, числа пусков;

  • ручного пуска и останова электроагрегата,

  • автоматического управления предпусковыми, предостановочными операциями и подготовки к приему нагрузки,

  • автоматического и ручного включения и отключения АВГ.


Панель управления также позволяет синхронизировать ПДГУ с другими ПДГУ аналогичной конструкции. Функции синхронизации и распределения нагрузки включены в панель управления вместе с необходимыми защитными устройствами для систем. В случае возникновения внештатной ситуации в работе узлов, агрегатов, систем ДГУ на экран панели управления подается предупреждающий сигнал с кодом неисправности (ошибки), либо автоматически производится местный аварийный останов с отображением причины (кода ошибки).

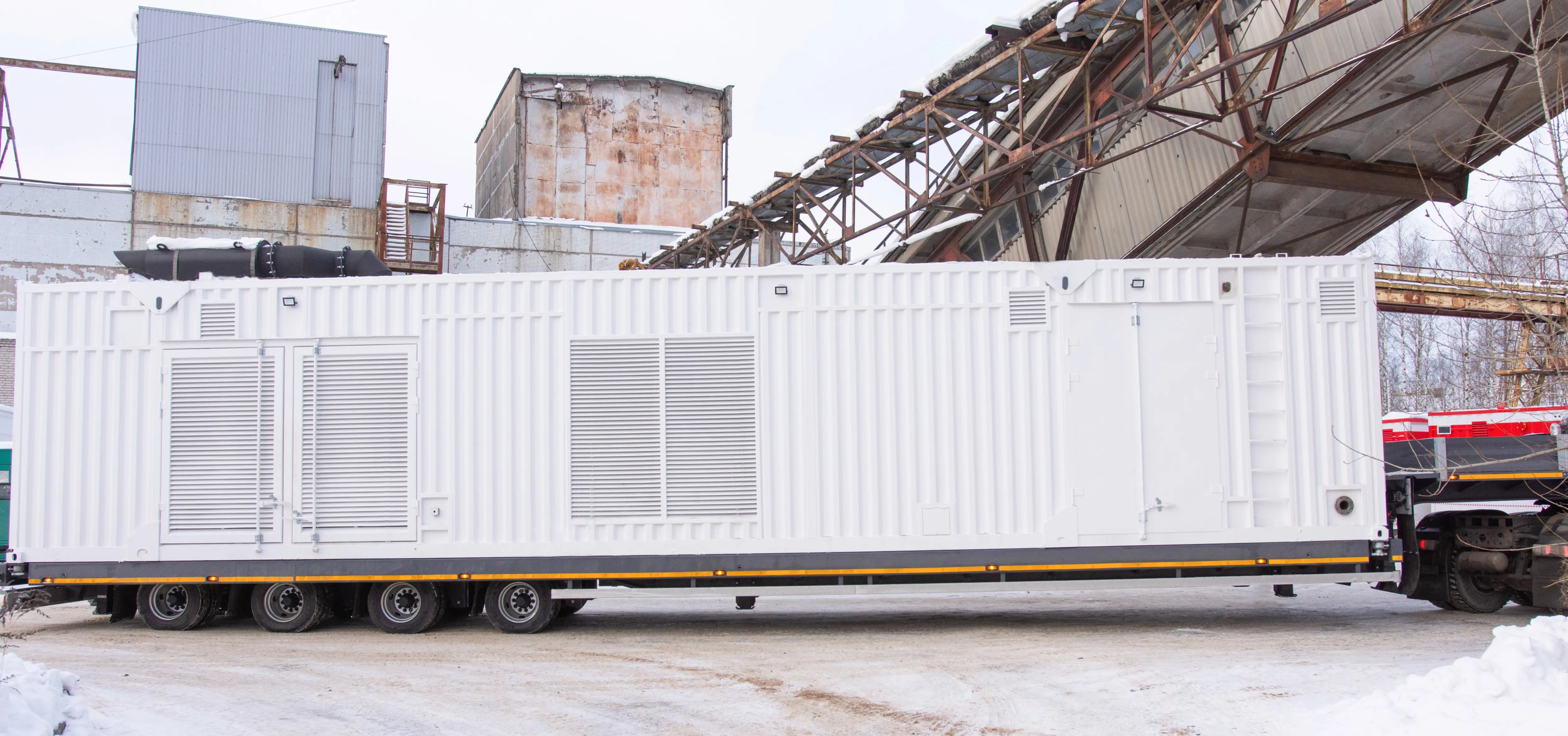

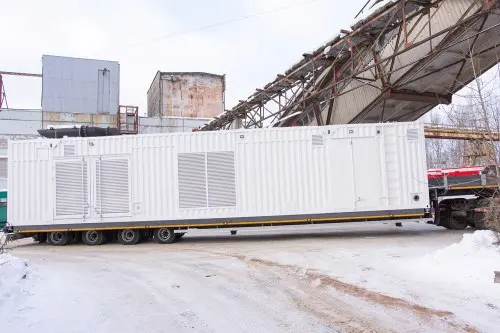

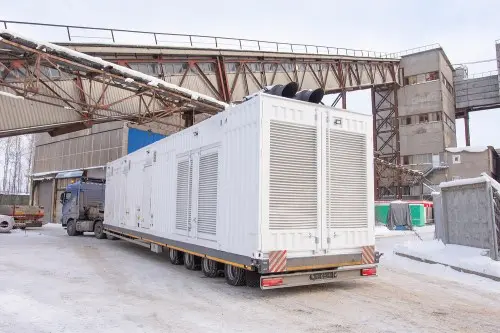

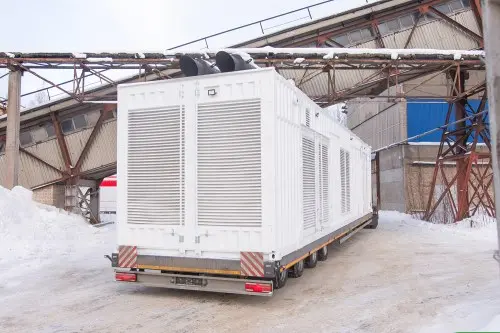

Колесный прицеп

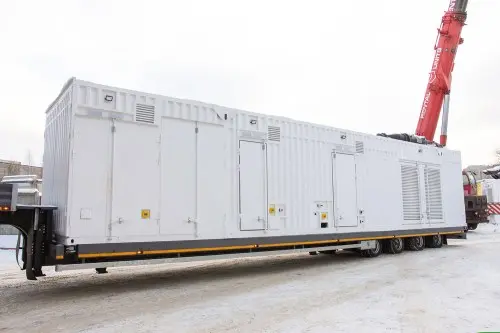

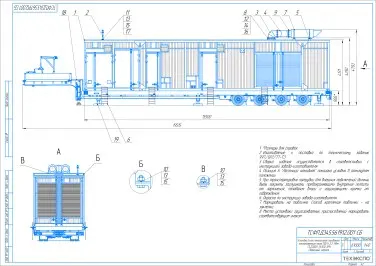

Контейнеры всех ПДГУ смонтированы на четырёхосные колесные низкорамные полуприцепы с двумя поворотными самоустанавливающимся осями. Конструкция контейнера и прицепа обеспечивает надежное крепление контейнера. Прицеп оборудован дополнительными опорами (домкратами) для разгрузки осей, пневмоподвески и стояночных домкратов в положении «стоянка».

techexpo-ufo-345-2026 (44) 1.jpg

Комплектация ПДГУ

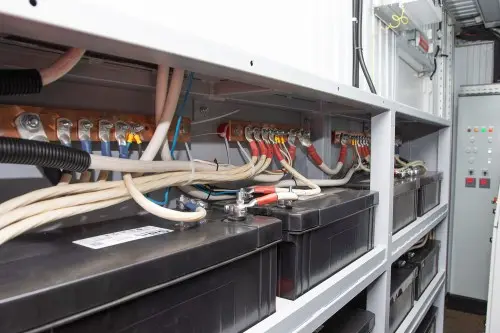

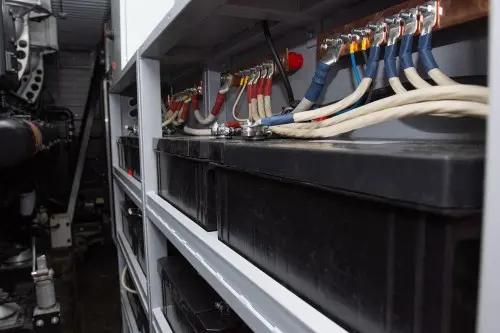

ПДГУ оборудована двумя комплектами аккумуляторных батарей (основные рабочие и аварийные) с независимыми зарядными устройствами для обеспечения резервирования ПДГУ по пуску.

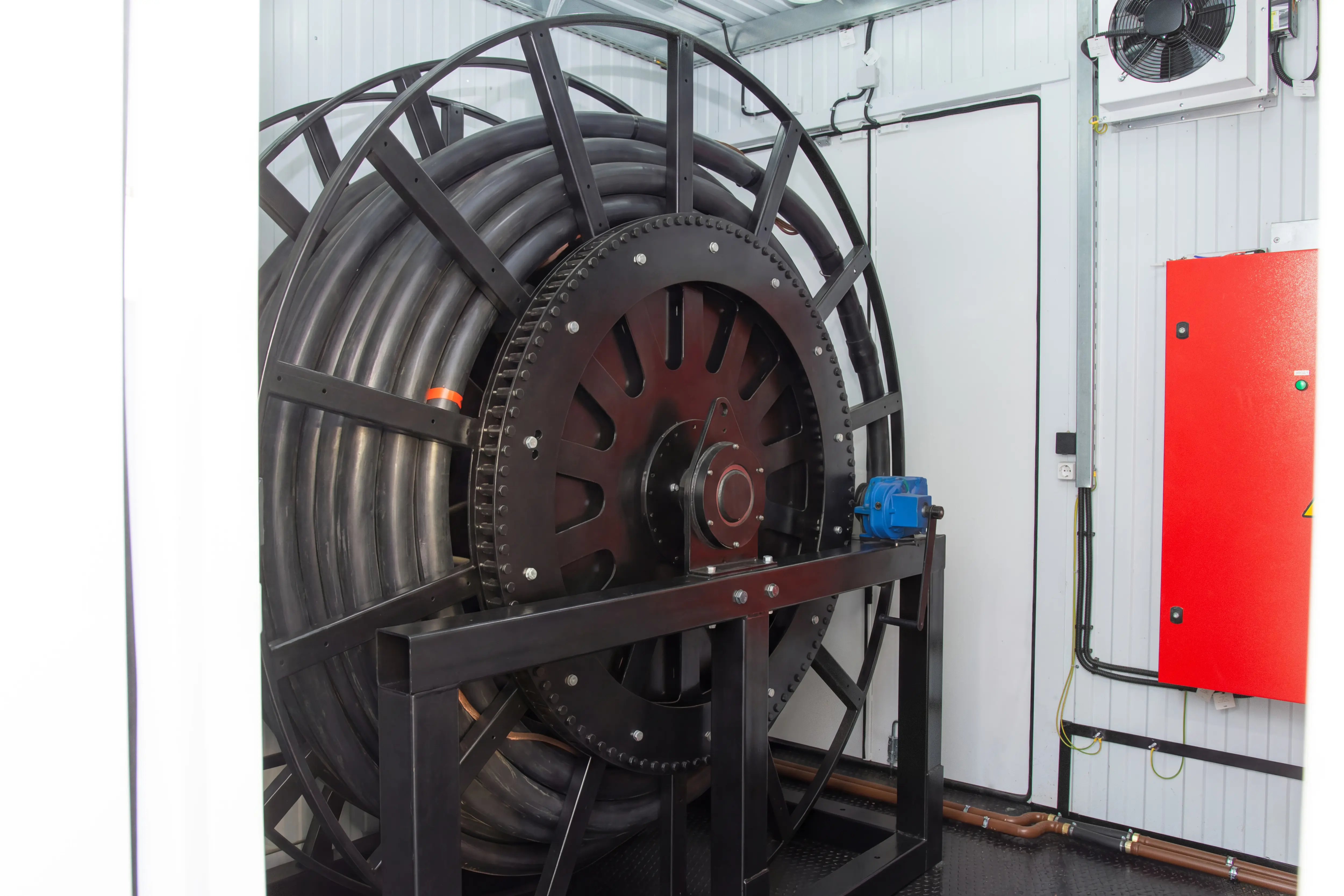

В комплект поставки входит двухсекционная кабельная катушка, расположенная непосредственно в электротехническом отсеке ПДГУ. На катушке размещены два отрезка силового гибкого кабеля 6,3 кВ. Размещение катушек с кабелем в электротехническом отсеке обеспечивает оперативное развертывание ПДГУ в любых условиях.

Топливный отсек оборудован собственным электрическим топливным насосом и катушкой с маслобензостойким шлангом длиной 30 метров, что обеспечивает независимое пополнение топливного бака дизельным топливом из любых источников.

techexpo-ufo-345-2026 (14).jpg

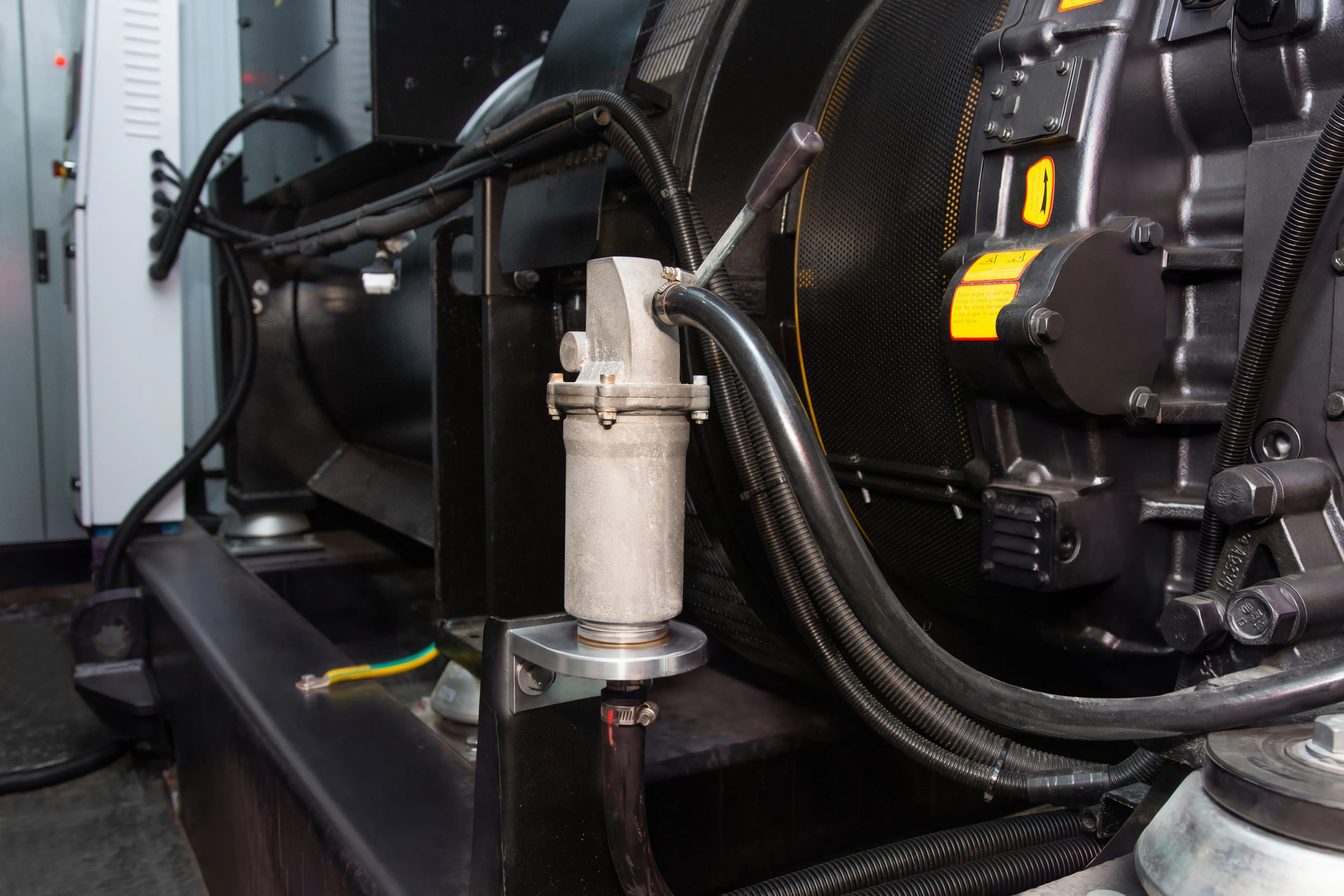

techexpo-ufo-345-2026 (27).jpg

По желанию Заказчика в комплект поставки были также включены:

  • исчерпывающий объём запасных частей, инструментов и принадлежностей (ЗИП) на срок эксплуатации 24 месяца;

  • комплект ГСМ и технологических жидкостей на срок эксплуатации 24 месяца;

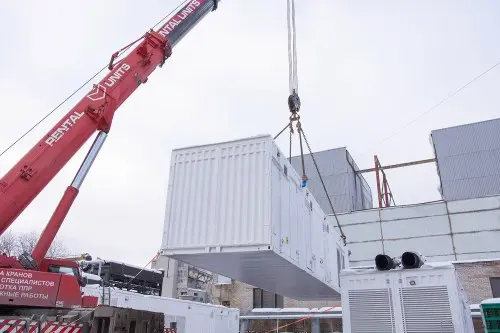

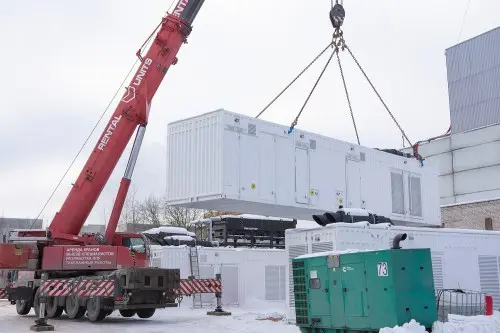

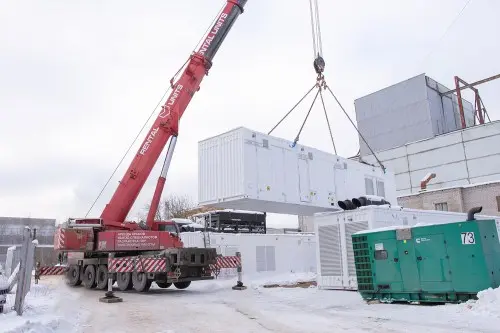

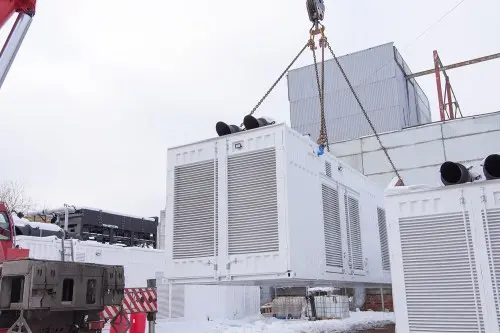

  • комплект грузоподъёмной оснастки для выгрузки оборудования на объекте эксплуатации;

  • полный пакет сопроводительной технической документации, включающий в себя конструкторскую, эксплуатационную и ремонтную документацию.


Испытания

Для проверки соответствия требованиям Заказчика была разработана индивидуальная программа и методика испытаний. Все ПДГУ прошли следующие виды испытаний:

— приемочные испытания головного образца по ГОСТ Р 15.301 на производственной площадке «Техэкспо»;

— приемо-сдаточные испытания последующих образцов по ГОСТ 15.309 на производственной площадке «Техэкспо»;

— приемо-сдаточные испытания на площадке Заказчика.

На испытаниях были полностью подтверждены все заявленные характеристики оборудования и проверена работоспособность всех систем ПДГУ.

Согласно ГОСТ Р 53176-2008 для поставленных по проекту ПДГУ были обеспечены следующие показатели надежности:

  • назначенный ресурс работы до проведения технического обслуживания — не менее 250 часов;

  • среднее время восстановления — не более 14 часов;

  • коэффициент надежности пуска — не ниже 0,99;

  • комплексный показатель надежности — не ниже 0,99;

  • назначенный полный ресурс до первой полной переборки дизеля — не менее 30000 ч.;

  • назначенный срок службы ПДГУ — 30 лет;

  • наработка до отказа составляет не менее 2000 часов.


Шеф-монтажные и пуско-наладочные работы

На площадке Заказчика специалисты «Техэкспо» провели полный спектр шеф-монтажных и пуско-наладочных работ для ввода ПДГУ в эксплуатацию.

Шеф-монтажные и пуско-наладочные работы производили согласно индивидуальной программе, разработанной для данных ПДГУ:

  • Визуальный контроль оборудования;

  • Проверка электрических и технологических систем контейнера;

  • Проверка и донастройка устройств РЗА;

  • Пуск и работа ПДГУ на холостом ходу;

  • Пуск и работа ПДГУ на выделенную нагрузку;

  • Пуск и работа ПДГУ в режиме синхронизации ПДГУ между собой с работой на общую нагрузку;

  • Пуск и работа ПДГУ в режиме синхронизации с аналогичными ПДГУ Заказчика с работой на общую нагрузку.
