ДЭС 1200 кВт, ИБП 600 кВА, ПНР для строительной компании в Московской области

Общая мощность	1200 кВт
Заказчик	ООО «ГарантПромСтрой»
Фото
Задача	Обеспечить резервным электроснабжением объект заказчика для ситуаций полного или частичного отсутствия питания.
Решение	Поставка дизельной электростанции мощностью 1200 кВт, источника бесперебойного питания (ИБП) мощностью 600 кВА, проведение пуско-наладочных работ и испытаний под нагрузкой.

Наш заказчик, ООО «ГарантПромСтрой», занимается строительством объектов различной направленности. Для обеспечения энергоснабжения одного из них в Центральном регионе, компания обратилась в «Техэкспо». После выезда на объект специалисты «Техэкспо» выработали оптимальное техническое решение для выполнения задач заказчика и приступили к его реализации.

Главная особенность проекта — комплексное решение задачи резервного электроснабжения под ключ. С технической точки зрения важной частью проекта стала синхронизация работы ДГУ и ИБП (источника бесперебойного питания) с сетью. Уникальность проекта в том, что время автономной работы ДГУ при нагрузке 970 кВт составляет 10 минут.

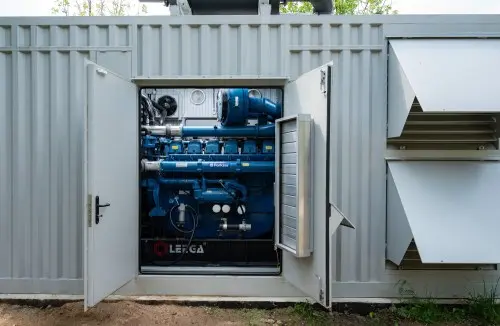

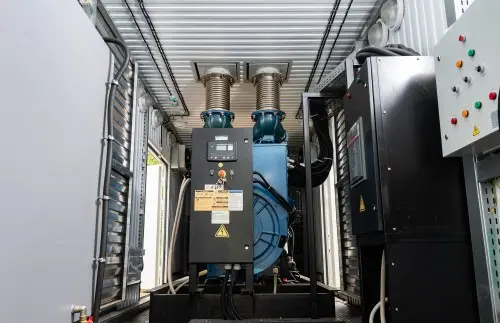

Для подключения надежного резервного электроснабжения была выбрана дизель-генераторная установка производства «Техэкспо» ТЭ.1200С-Т400-2РН на базе двигателя Perkins закрытого исполнения, в контейнере. Также источник бесперебойного питания в комплекте: HIDEN EXPERT HEM600-50X, HIDEN EXPERT HEPM50X-E, батарейная емкость, батарейный объединительный шкаф.

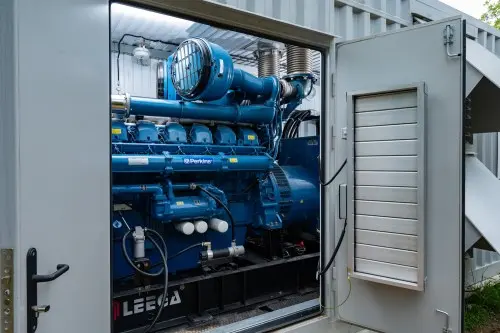

Характеристики дизель-генераторной установки:

Номинальная сила тока: 2165 А
Габариты (ДхШхВ): 5170x2195x2407 мм
Коэффициент мощности: 0,8 cos φ
Масса (сухая): 9462 кг
Род тока: переменный, трехфазный

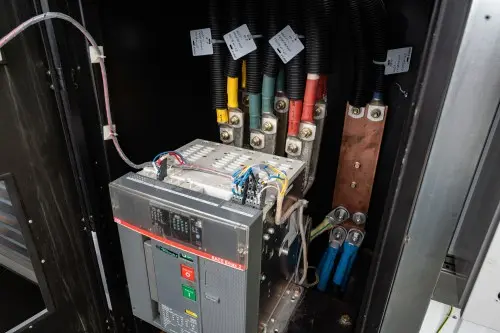

Автомат защиты генератора: не менее 2200 А, с мотор-приводом
Панель управления ДГУ: DSE 8610
Топливный бак в раме: отсутствует

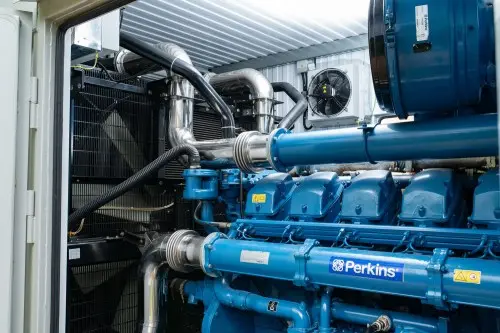

Двигатель Perkins: модель 4012-46TAG2A

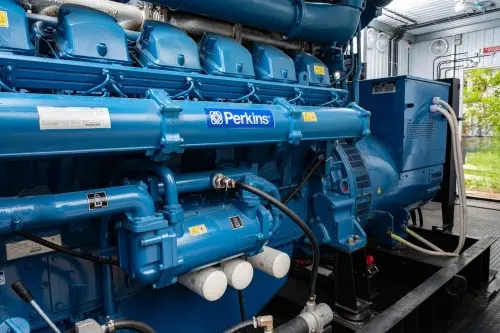

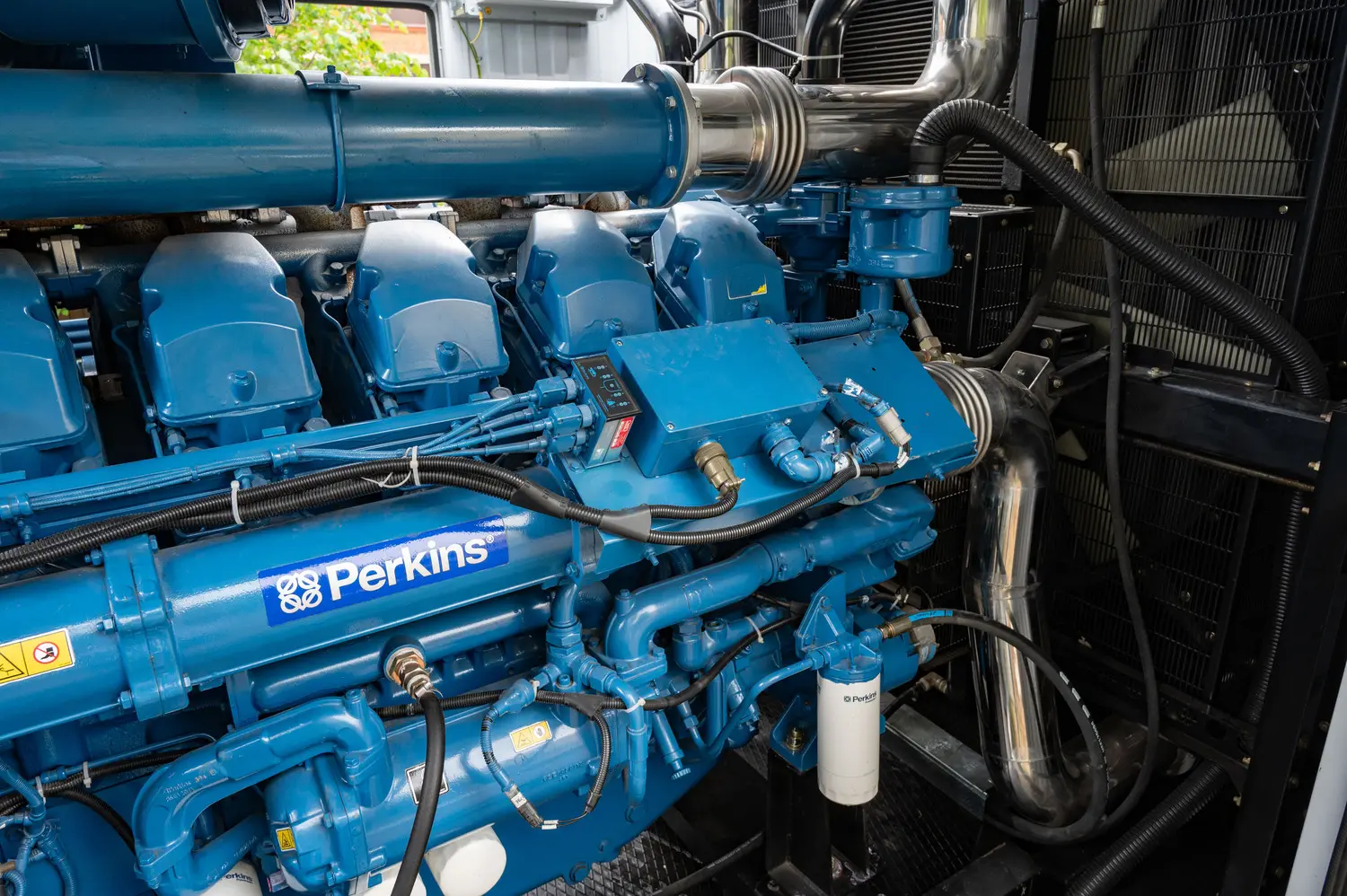

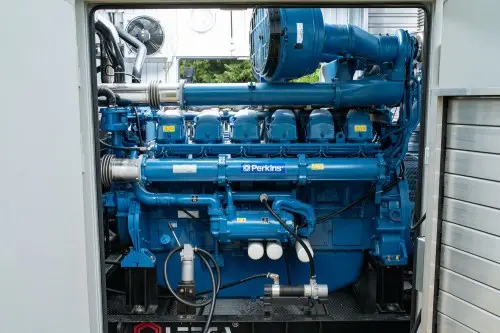

Характеристики двигателя Perkins

Модель двигателя: 4012-46TAG2A
Страна производства: Индия
Номинальная мощность: 1331 кВт
Частота вращения: 1500 об/мин
Объем двигателя: 45,8 л.
Тип двигателя: дизельный
Число цилиндров и их расположение: 12 / V-образный

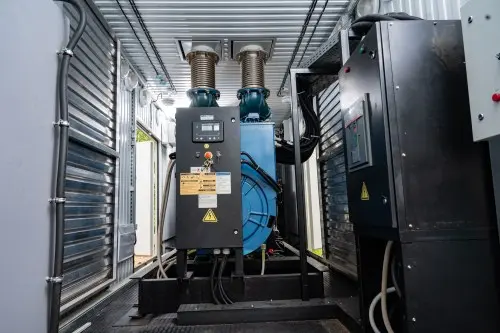

Характеристика генератора Leroy Somer

Модель генератора: LSA50.2L8
Количество фаз: 3
Частота: 50 Гц
Класс защиты: H
Выходное напряжение: 400 В
Тип генератора: синхронный, 4-полюсный

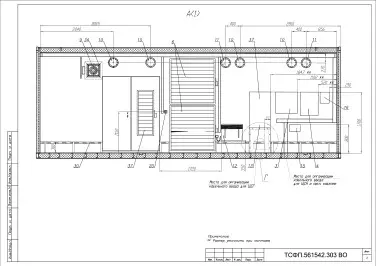

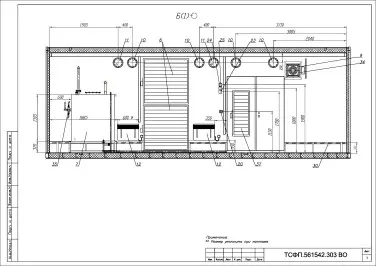

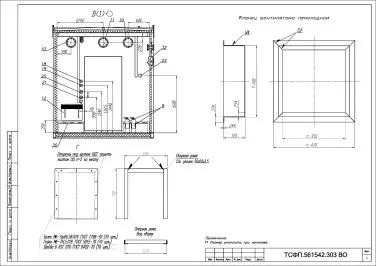

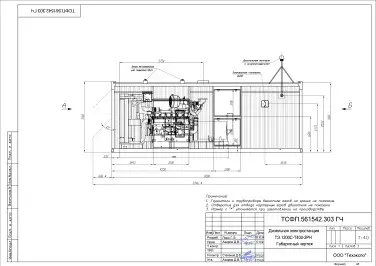

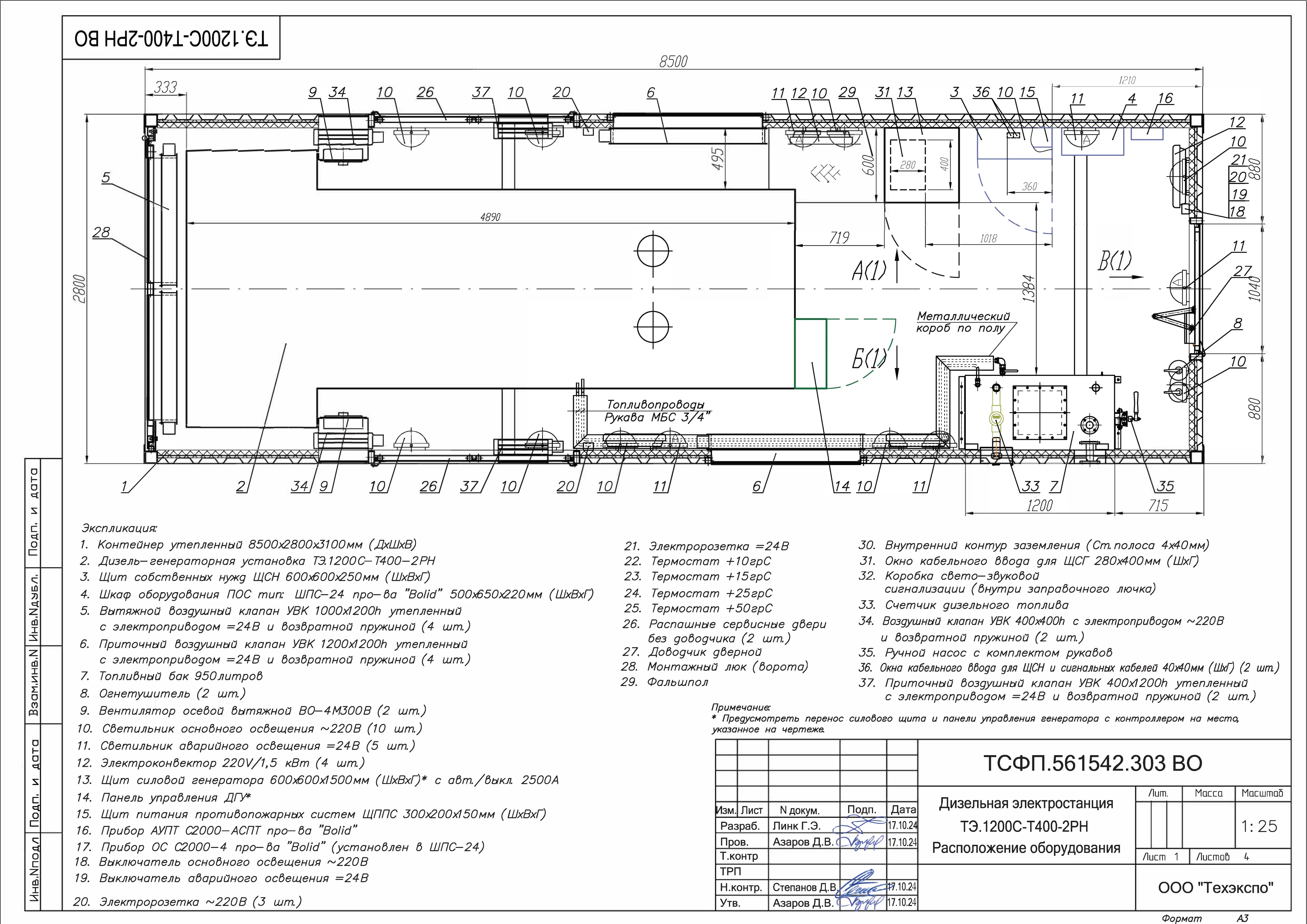

Дизельная электростанция ТЭ.1200С-Т400-2РН: расположение оборудования

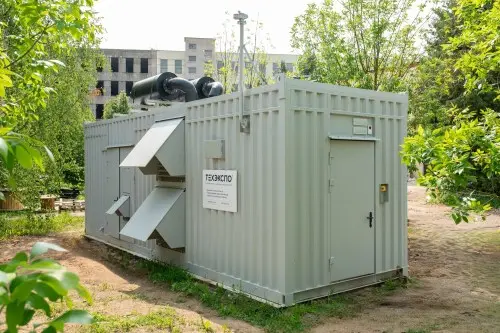

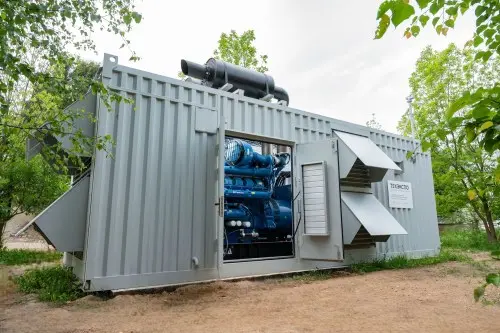

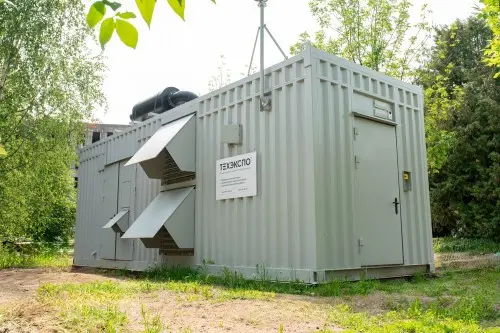

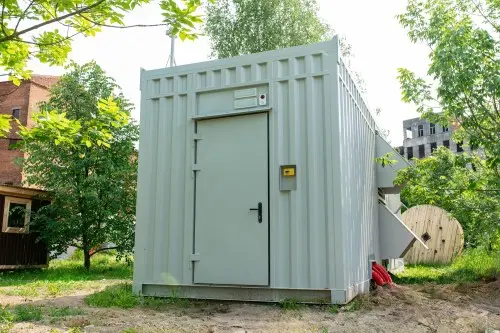

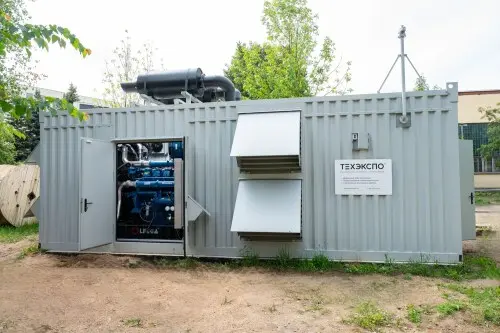

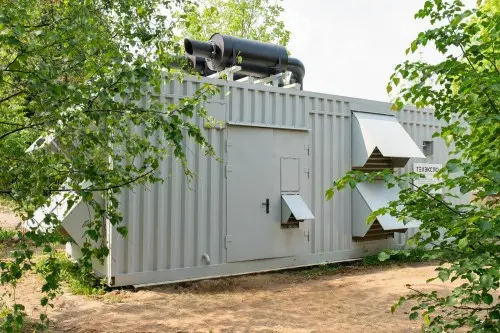

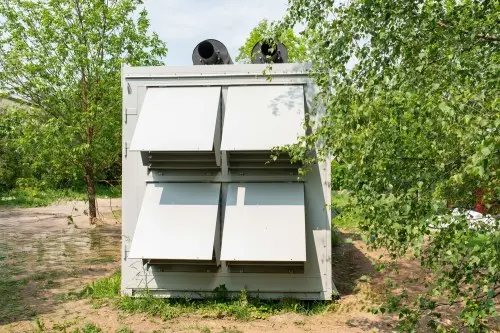

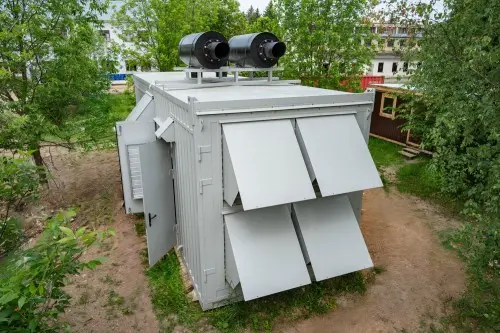

Характеристики контейнера

Тип контейнера: цельносварной, антивандальный, утеплитель 50 мм, от -40 до +40 С°
Габариты (ДхШхВ): 8000х2600х3100 мм
Масса (общая): 20 000 кг

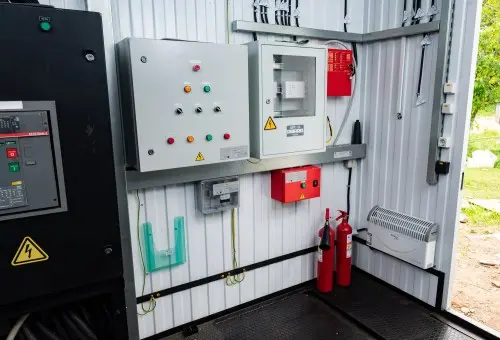

Системы контейнера:

Освещения: основное (220В) и аварийное (24В);

Безопасности: автоматические системы сигнализации (ОПС) и аэрозольного пожаротушения (АСПТ);

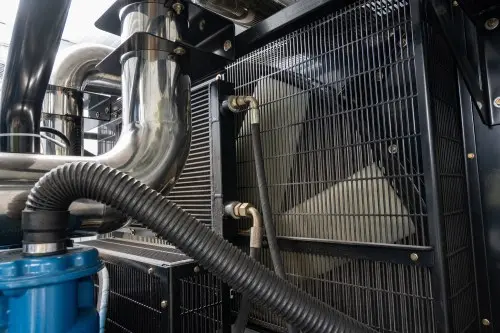

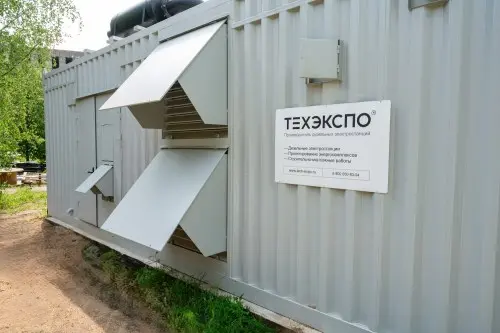

Вентиляции: приточно-вытяжная вентиляция на базе клапанов с автоматическими электроприводами (УВК) с электрообогревом и шумопоглощающими маркизами;

Отопления: электроконвекторы (220В) с термостатами;

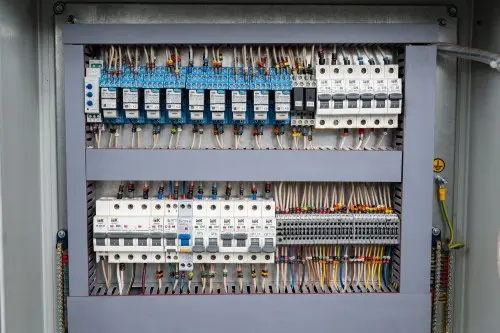

Электроснабжения: щит собственных нужд (ЩСН), внутренняя проводка, розетки, контур заземления с выводом наружу;

Топливная: топливный бак на 950 литров, с внешней заливной горловиной снаружи контейнера, с датчиком уровня топлива, с дыхательным клапаном;

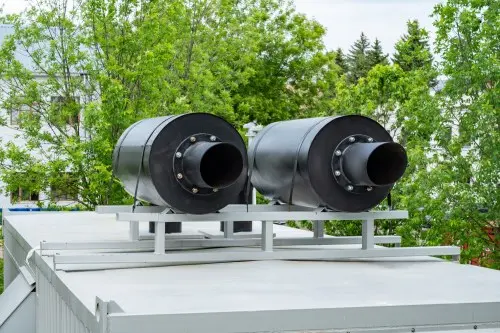

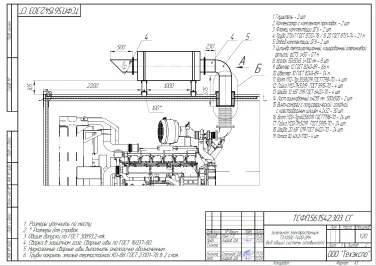

Газовыхлопа: трубопровод и промышленный глушитель газовыхлопа.

Закрытое распределительное устройство ЗРУ-6.3кВ в контейнере:

Шкаф ИБП: HIDEN EXPERT HEM600-50X (2 шт);
Тип ИБП: трехфазный модульный;
мощность: 600 кВА/600 кВт;
Установленная опция: плата параллельной работы для ИБП;
Силовой модуль: HIDEN EXPERT HEPM50X-E (20 шт);
Номинальное напряжение: 500 В;
Номинальный ток: 1600 А;
Количество подключаемых групп: 4 группы;
Срок службы: 10 лет.

На объекте заказчика специалисты «Техэкспо» выполнили полный спектр пуско-наладочных работ. Гарантийный срок для поставленного оборудования составляет 12 месяцев или 1000 моточасов. Проект был выполнен в срок и с точным соблюдением всех пожеланий заказчика.

Закажите расчет бюджета аналогичного проекта - напишите нам запрос на order@tech-expo.ru

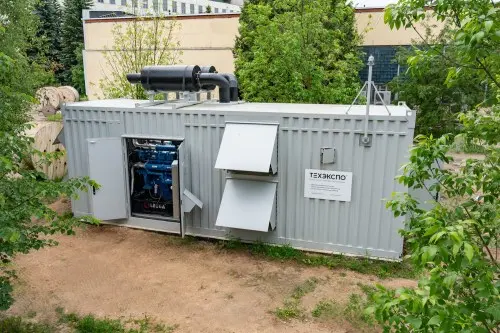

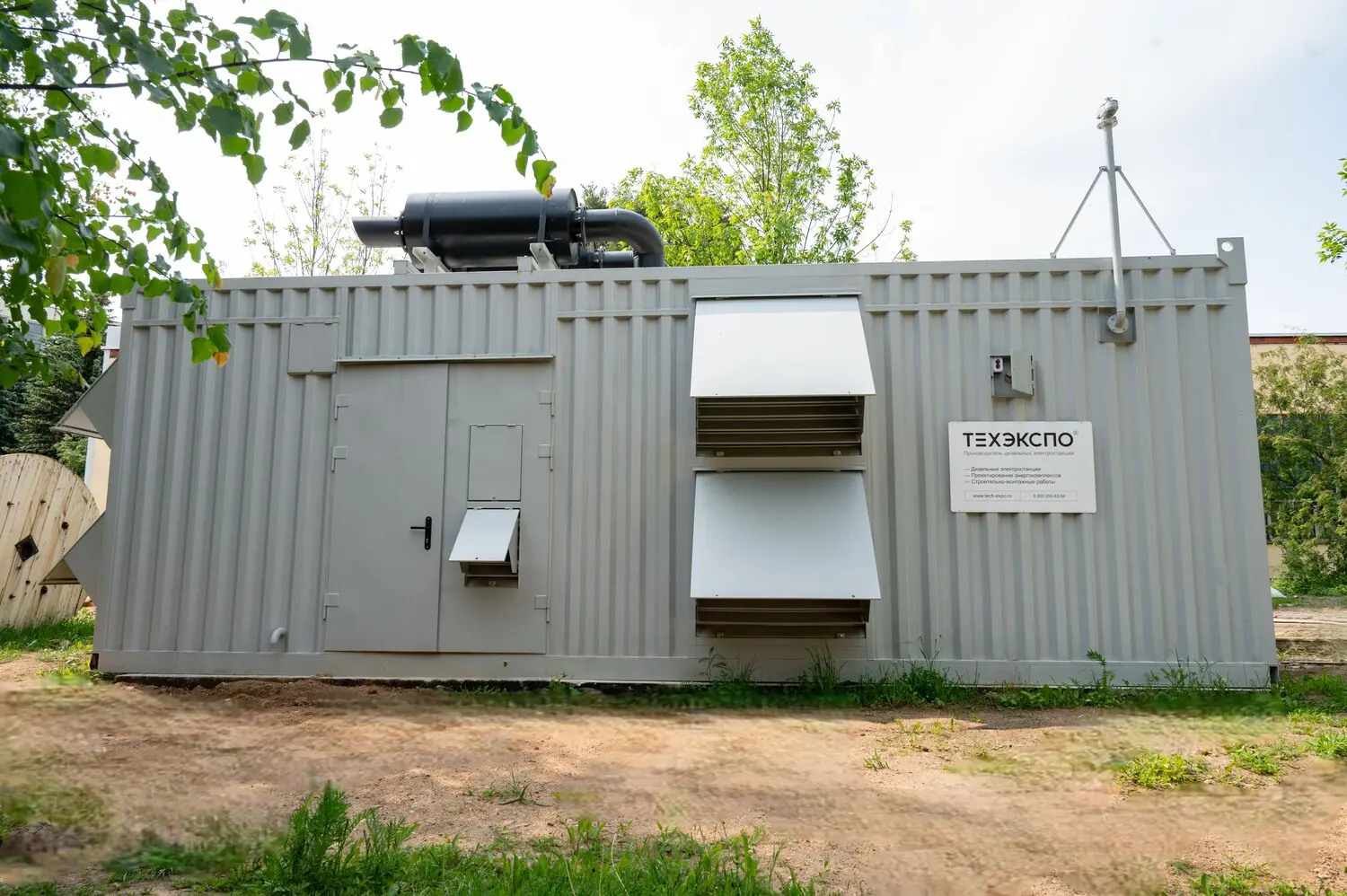

Фотогалерея

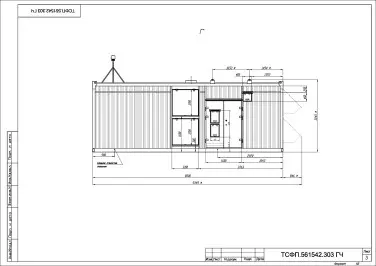

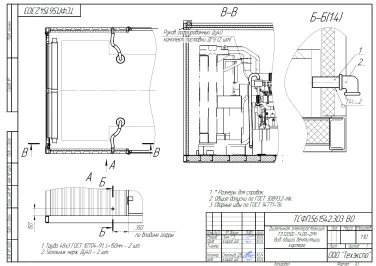

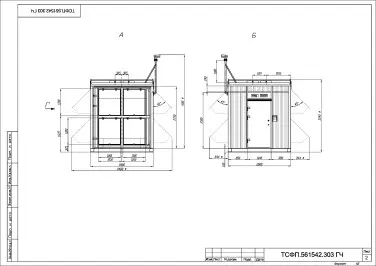

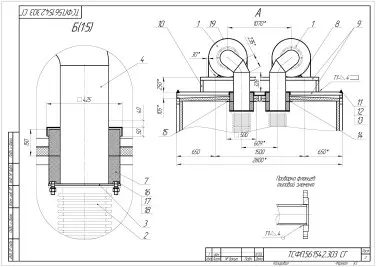

Чертежи
