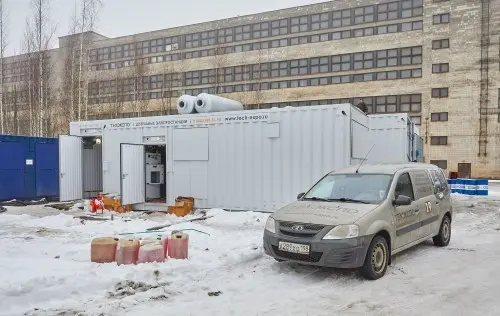

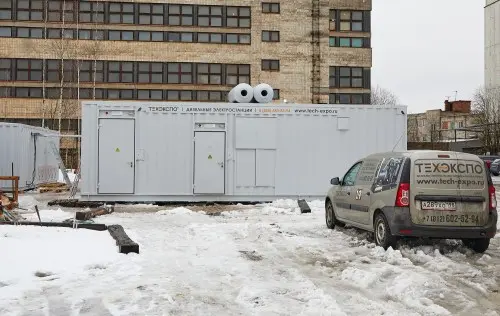

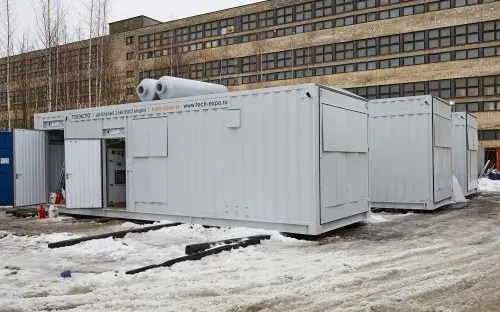

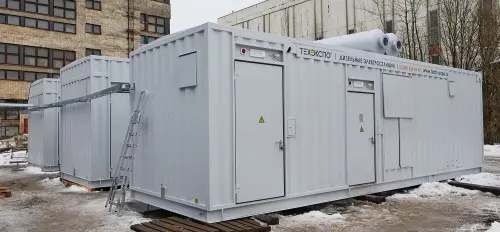

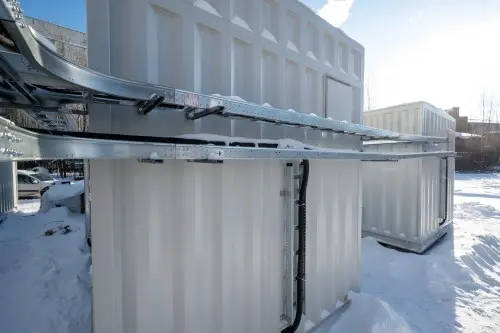

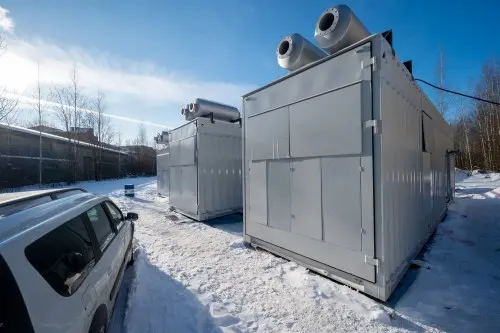

4 контейнера по 12 метров на полозьях для энергоснабжения буровой установки в Сибири

Заказчик Росгеология
Фото
Решение

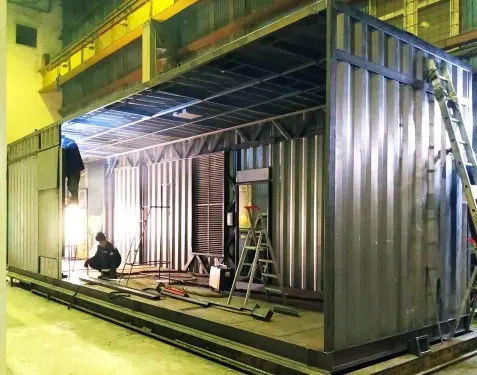

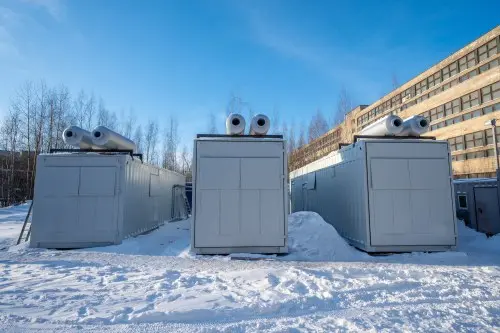

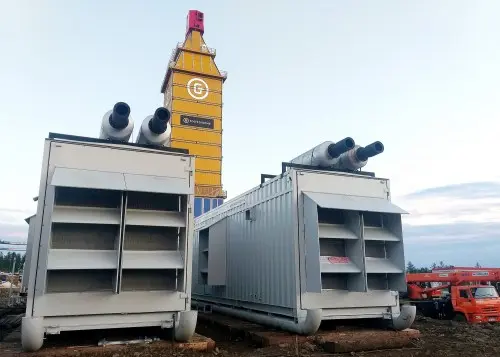

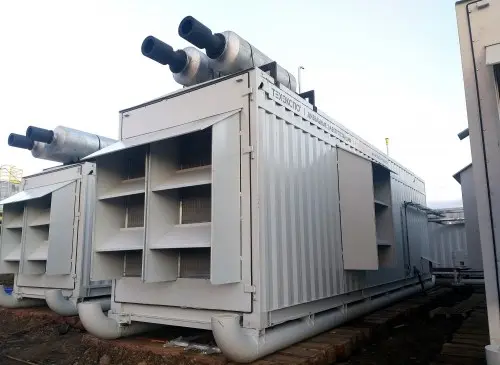

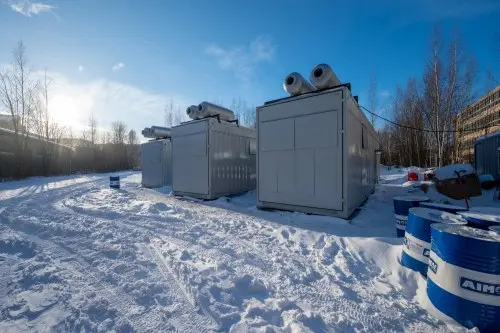

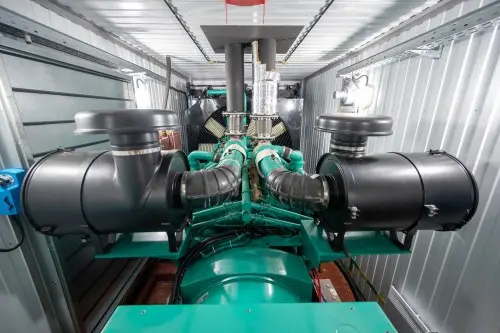

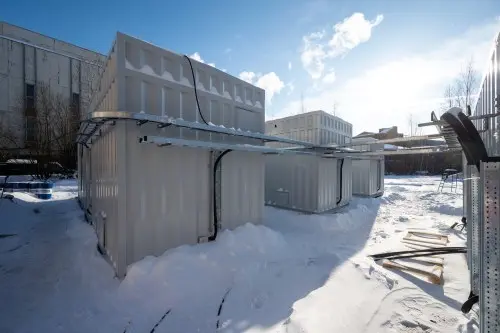

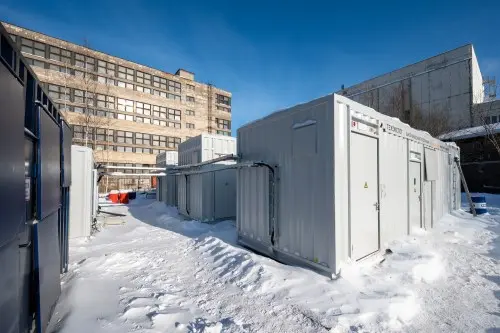

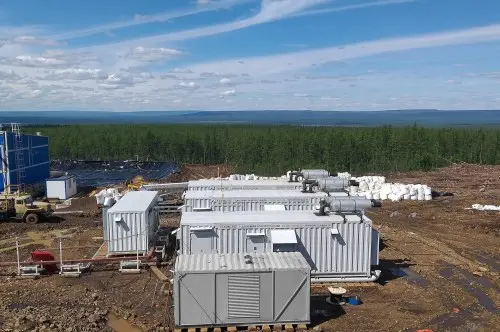

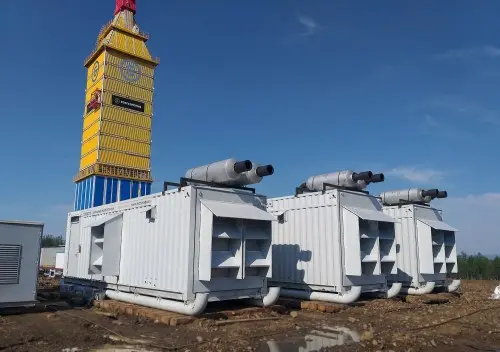

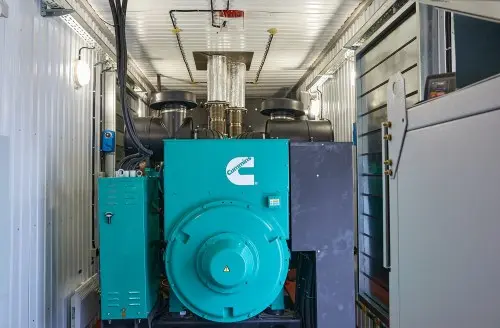

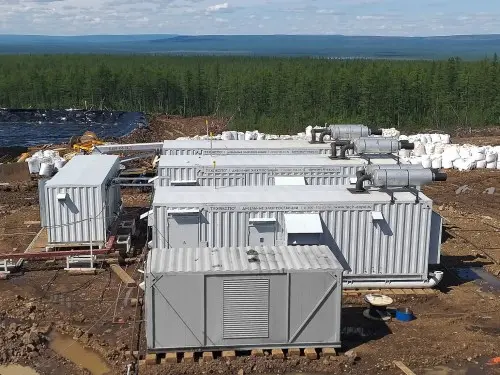

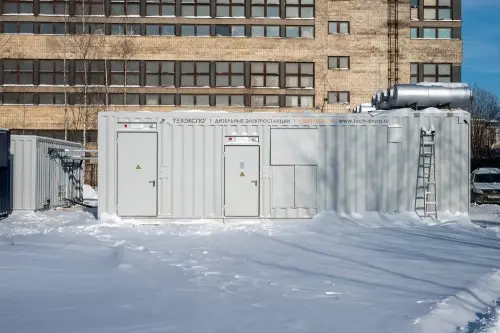

В 2021 г. ООО «Техэкспо» изготовило энергокомплекс суммарной мощностью 3 МВт для буровой установки на скважине Канандинская (Эвенкия, Таймыр) холдинга АО «Росгеология». Энергокомплекс изготовлен в четырёх контейнерах (собственного производства «Техэкспо») габаритами 12500х2450х3000 мм на полозьях (салазках) и предназначен для использования в качестве основного источника электроснабжения буровой установки по линии 6,3 кВ. Энергокомплекс состоит из трех ДГУ Cummins (две по 1200 кВт и одна – 640 кВт), трансформаторов 6,3/0,4 кВ, модуля управления.

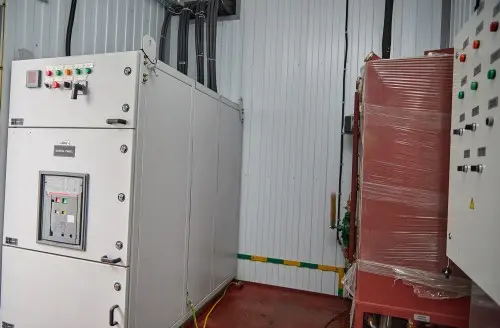

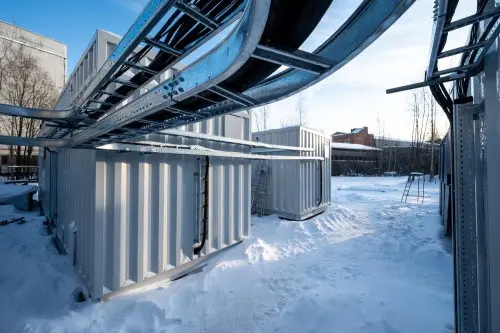

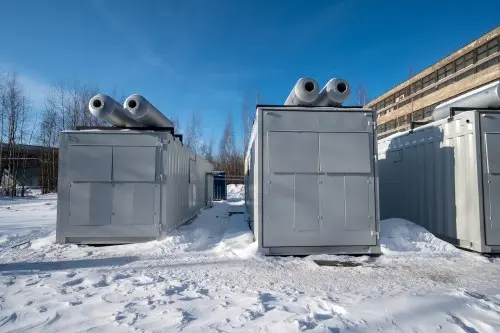

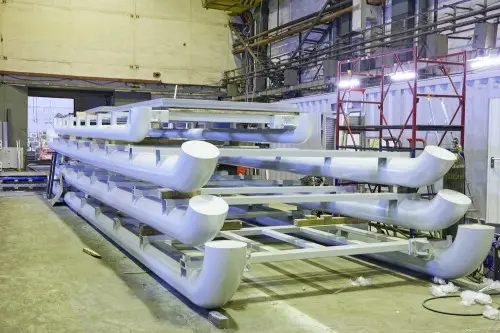

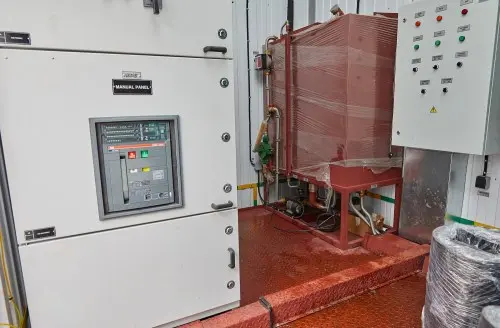

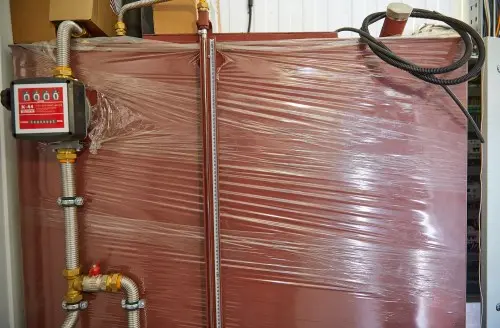

Контейнеры укомплектованы под ключ системами: топливной, масляной, охлаждения, управления, освещения, отопления, вентиляции, пожарной безопасности, газовыхлопа. Чертежи и расположение оборудования в контейнерах прилагаются ниже во вкладке "ТЗ и проектная документация".

Оборудование энергокомплекса изготовлено в климатическом исполнении УХЛ, категория размещения I согласно ГОСТ 15150-69. Значение температуры воздуха при эксплуатации - от минус 50°С до плюс 40°С, требование по сейсмоустойчивости - 9 баллов по MSK 64.

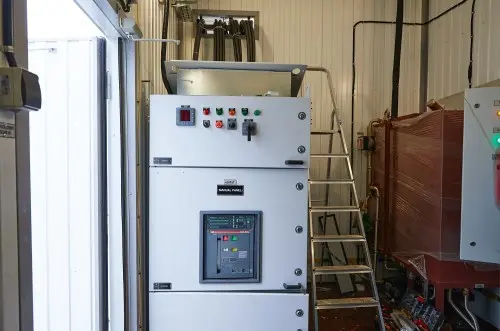

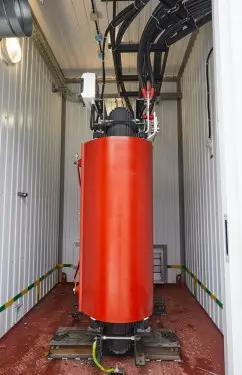

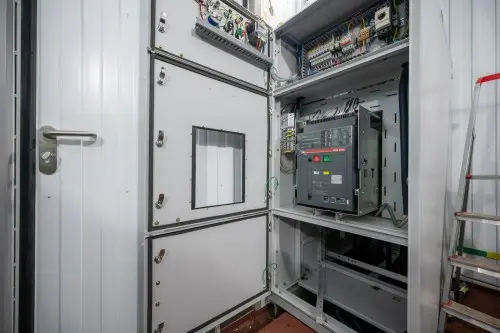

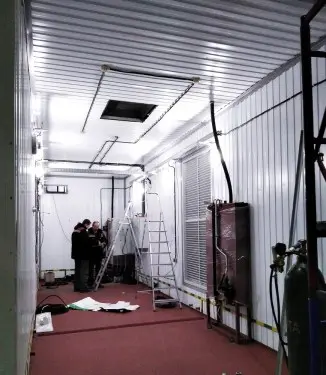

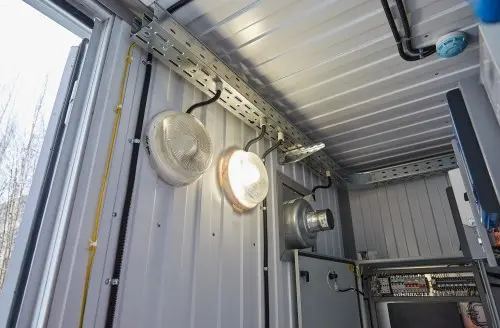

Исполнение - стационарное в контейнере «Север». Корпус контейнера антивандальный, герметичный, в термо-шумозащитном исполнении. Степень огнестойкости «II» по СниП 21-01-97. Степень сейсмостойкости 9 баллов по шкале MSK-64. Контейнер - теплоизолированное электропомещение, внутри которого смонтировано все оборудование, включая инженерные системы (освещение, отопление, вентиляция, розеточная сеть). Степень защиты - IP54, 2 степень огнестойкости. В корпус блок-контейнера встроены входная дверь, проемы воздушных клапанов, жалюзийная решетка, фундаменты (сани) и опорные конструкции для установки и крепления оборудования, проемы ввода/вывода силовых и контрольных кабелей, проемы прохода трубопроводов тепломеханических систем электростанции. В торце блок-контейнера выполнен распашной монтажный проем (открывающаяся створка) для монтажа (демонтажа) ДГУ и прочего оборудования. Сделаны сварной металлокаркас, антикоррозионное покрытие.

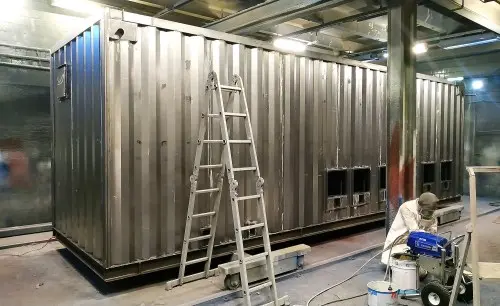

С внешней стороны стены использован стальной лист, стойкий к возникновению коррозии, толщиной 2 мм. С внутренней стороны стены используется профилированный стальной лист 0,5мм, окрашенный полимерным покрытием. Толщина негорючего теплоизоляционного слоя - менее 100 мм. Конструкция стен, пола и потолка предусматривает теплоизоляцию, пароизоляцию и исключает сквозное промерзание.

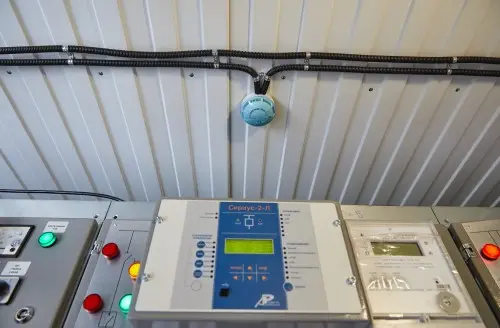

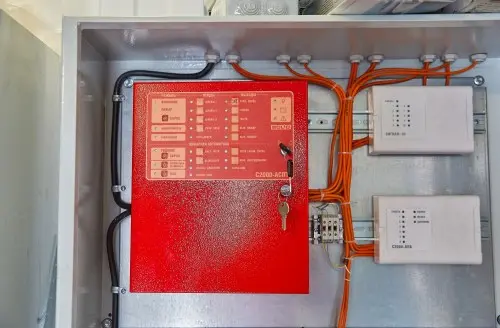

Система пожарной безопасности включает в себя:

1) автоматическую установку охранно-пожарной сигнализации (АУПС);

2) автоматическую установку аэрозольного пожаротушения;

3) автоматические и ручные пожарные извещатели;

4) сигнальные приборы системы оповещения людей о пожаре и управления эвакуацией, работе системы пожаротушения;

5) комплект первичных средств пожаротушения (огнетушители углекислотные ОУ-5 - 2шт.).

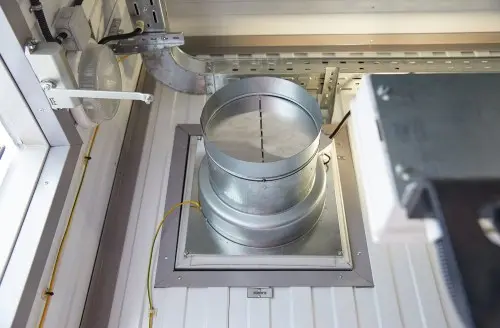

Система вентиляции - приточная, с механическим побуждением, обеспечивает автоматическое поддержание заданной температуры в блок-контейнере на время проведения ремонтных ремонт. При пожаре происходит автоматическое отключение системы вентиляции. Система обеспечивает автоматическое поддержание температуры внутри контейнера в диапазоне от +15°С до +40°С.

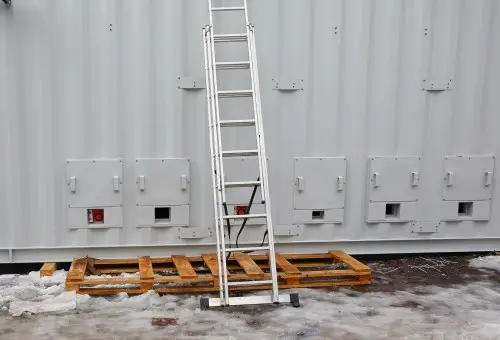

Воздушные клапаны забора воздуха - с электрическим и механическим приводом, оборудованные встроенным подогревом против примерзания. Проемы воздушных приточных клапанов оборудованы защитными створками, которые предотвращают повреждение клапанов во время транспортировки и хранения, и обеспечивают защиту от попадания внутрь помещений электростанции дождя и снега во время работы. Вентиляционные проемы оборудованы жалюзийными защитными решетками.
