ДГУ 320 кВт на полозьях для нейтринного телескопа Baikal-GVD (астрономические исследования ОИЯИ)
| Общая мощность | 320 кВт |
| Заказчик | Объединенный институт ядерных исследований |
| Фото |
|

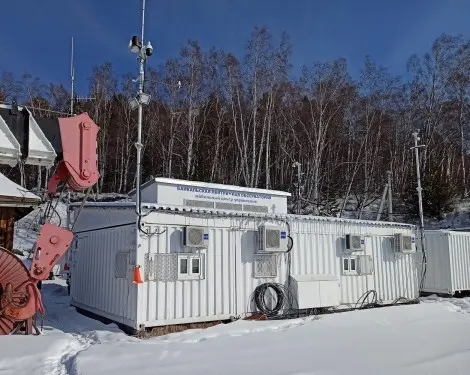

| Задача | Энергоснабжение берегового центра ОИЯИ во время пиковых нагрузок, которые приходятся на период зимних экспедиций. |
| Решение | В декабре 2022 года компания Техэкспо изготовила дизель-генераторную установку в утепленном контейнере на полозьях мощностью 320 кВт для аварийного энергоснабжения берегового центра нейтринного телескопа Baikal-GVD. |

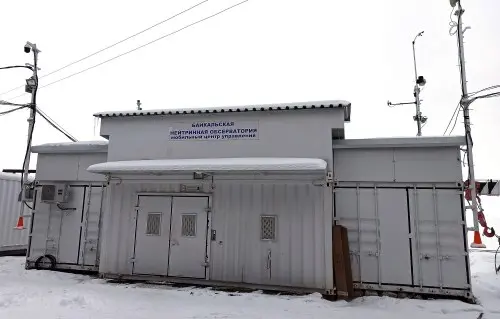

Энергопотребление берегового центра отличается выраженной сезонностью и непостоянством, особенно во время пиковых нагрузок, которые приходятся на период зимних экспедиций. При временных отключениях напряжения в централизованной сети, ДГУ обеспечивает центр энергоснабжением.
Телескоп Baikal-GVD - одна из крупнейших астрофизических установок: самый большой телескоп в Северном полушарии и второй по размеру в мире. Ученые официально уже запустили его и начали получать первые данные.

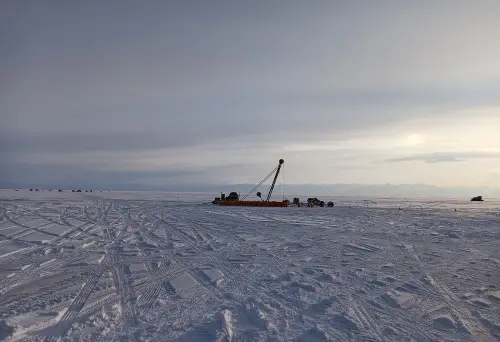

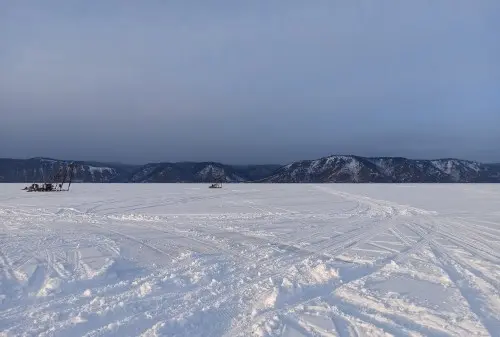

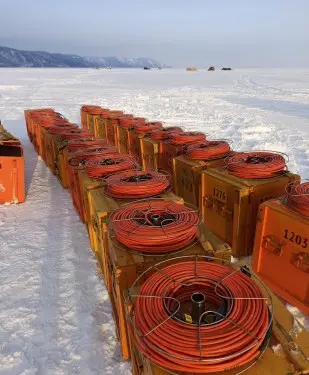

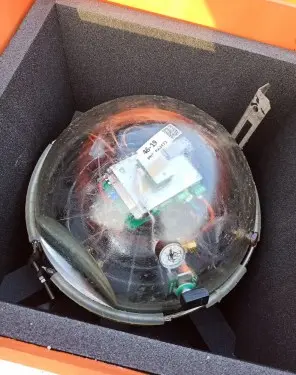

Уникальный нейтринный телескоп Baikal-GVD способен регистрировать потоки нейтрино сверхвысоких энергий от астрофизических источников. Это позволит исследовать эволюцию галактик и Вселенной, а также решить ключевую задачу формирования мировой нейтринной сети. Установка расположена на озере Байкал на расстоянии 3,6 км от берега, где глубина озера достигает 1366 м. Байкальский нейтринный телескоп строится сегодня силами международной коллаборации с ведущей ролью Института ядерных исследований РАН (г. Москва) — основоположника этого эксперимента и направления “нейтринной астрономии” в мире, и Объединенного института ядерных исследований (г. Дубна). Всего в проекте принимают участие более 70 ученых и инженеров из десяти научных центров России, Германии, Польши, Чехии и Словакии.

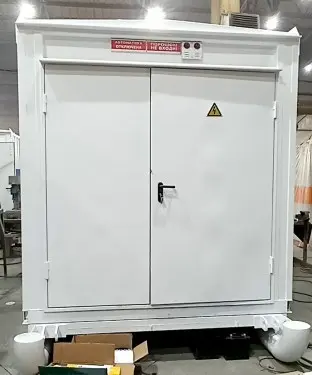

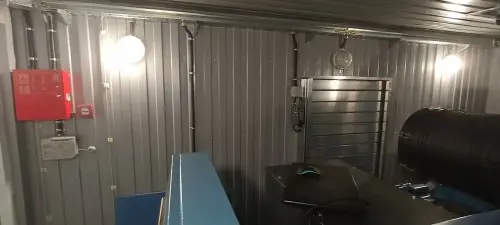

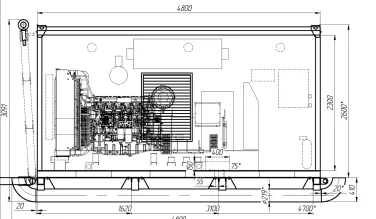

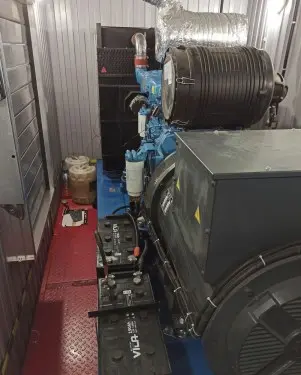

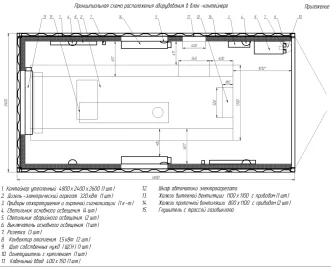

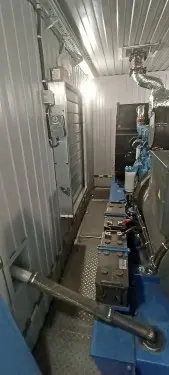

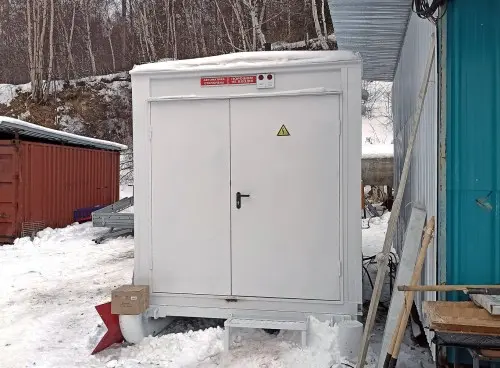

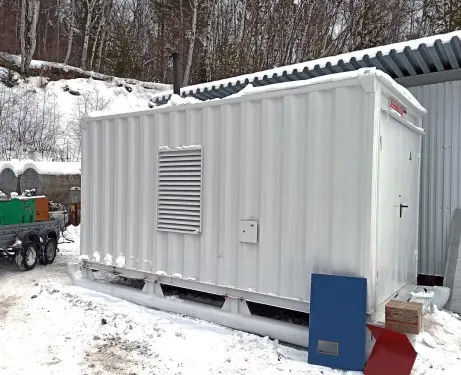

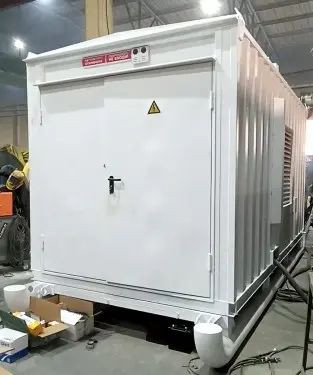

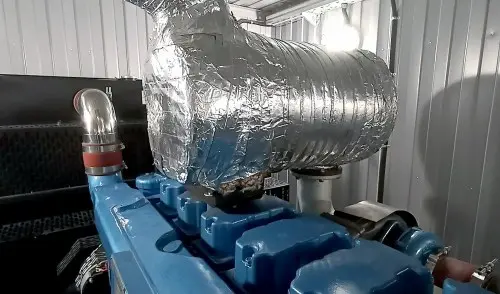

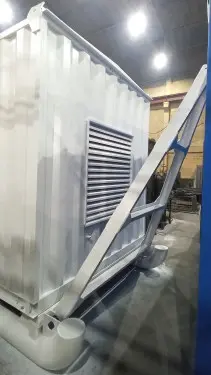

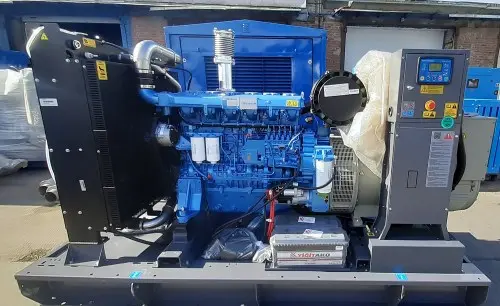

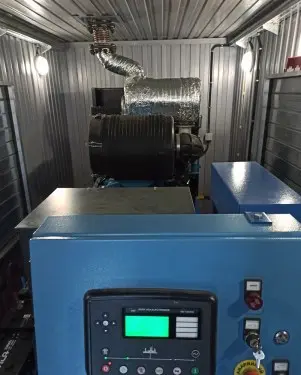

Дизель-генераторная установка ТЭ.320С-Т400-2РН мощностью 320 кВт выполнена на базе двигателя Baudouin 6M21G400/5. Цельносварной блок-контейнер габаритами 4800х2400х2600 мм с утеплением 100 мм установлен на санное шасси. Топливный бак объемом 500 л встроен в раму ДГУ и имеет две заправочные горловины на длинных противоположных сторонах бака. В составе ДГУ электрический подогреватель охлаждающей жидкости (с реле подогревателя) и зарядное устройство АКБ.

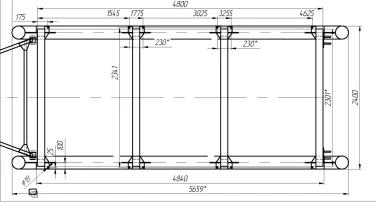

Усиленное санное шасси с прицепным устройством для буксировки волоком по скальным обломочным грунтам. На контейнере предусмотрена мачта с креплением для подъема кабельной линии на 2-2,5 метра над крышей контейнера.

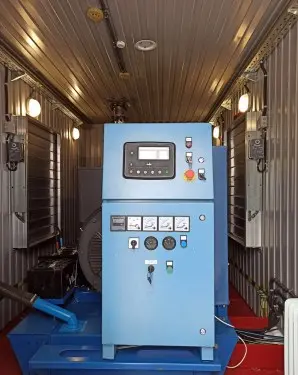

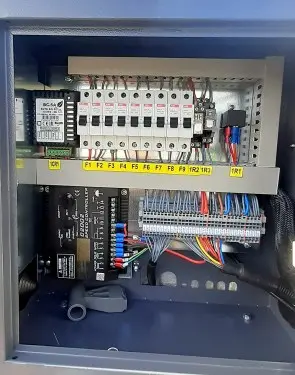

ДГУ управляется контроллером DSE 7320, с возможностью внешнего запуска от АВР и передачей параметров и статусов в систему автоматизации через интерфейс RS-485 по протоколу обмена данными ModBus.Дополнительно модернизирован пульт управления ДГУ:
- Разработана принципиальная схема автоматики;
- Установлены на панель аналоговые приборы контроля параметров генератора, давления масла и температуры ОЖ. Приборы работают во всех режимах – автоматическом и ручном;
- Штатная электронная панель при определенном положении переключателя управления отключается и управление ДГУ переходит на резервный ручной алгоритм;
- Настроен параметр Starting Fuel на регуляторе оборотов для уверенного запуска.

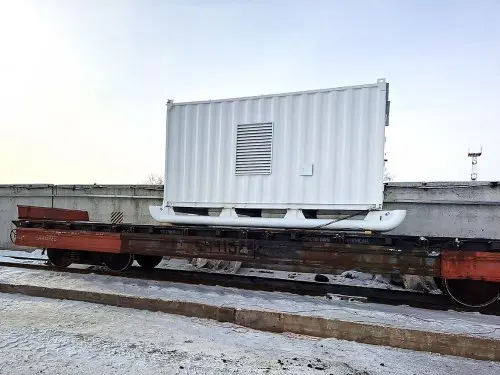

В состав поставки включен расширенный комплект запасных частей. ДГУ была доставлена до железнодорожной станции Ивановка на оз Байкал.
