МЦОД и контейнерная ДЭС 320 кВт, ШМР, ПНР, техобслуживание агрокомплекса в Краснодарском крае

Общая мощность 320 кВт
Заказчик Агрокомплекс
Фото
Задача У заказчика уже был установлен малый центр обработки данных. Однако его мощности не хватало. «Техэкспо» предстояло увеличить возможности заказчика и обеспечить безопасность хранения данных крупного предприятия при помощи более мощного модульного центра обработки данных с автономным источником питания под ключ.
Решение Разработка проекта модульного центра обработки данных (МЦОД) и дизельной электростанции (ДЭС) для него, поставка оборудования на объект заказчика, выполнение полного объёма шеф-монтажных, пуско-наладочных работ и сервисного обслуживания.
Для нашего заказчика, крупного агрокомплекса в Южном федеральном округе, безопасность хранения и обработки данных — приоритетная задача. Чтобы разместить серверное оборудование на своей территории, заказчик принял решение построить МЦОД с автономным источником электроснабжения. Компания «Техэкспо» предложила комплексный проект для реализации всех задач заказчика в формате «под ключ» в сжатые сроки и в рамках разумного бюджета с учетом всей сложности проекта.

Главная особенность проекта — техническая сложность его проектирования и реализации. МЦОД — комплексное оборудование, которое требует сопряжения сфер работы и зон ответственности множества различных специалистов.

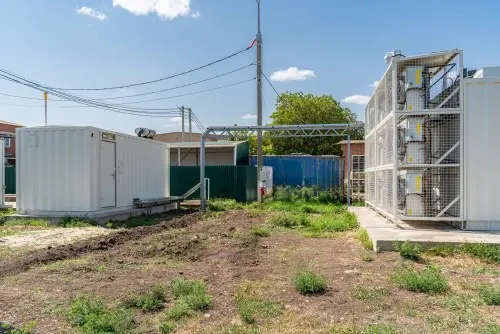

Одной из технических особенностей данного проекта можно назвать состав самого МЦОД — он выполнен в двух контейнерах, которые на площадке стыковали для создания единого помещения.

Еще одна существенная особенность — сложная система мониторинга и алгоритмы её взаимодействия с системами вентиляции, отопления, кондиционирования и пожаротушения.

Уникальность проекта заключается в комплексном подходе при разработке РКД и анализе не только технических требований Заказчика, но и условий расположения на объекте для подбора оптимального расположения оборудования.

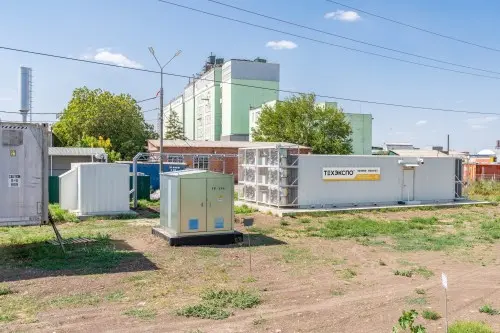

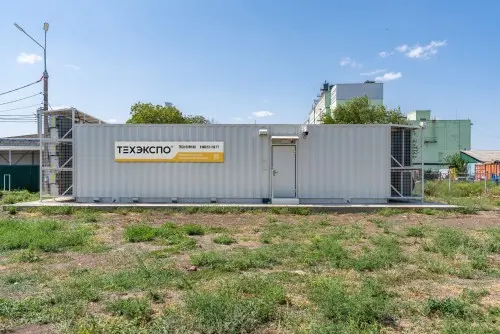

По данному проекту компания «Техэкспо» изготовила и поставила модульный центр обработки данных (МЦОД) и контейнерную дизельную электростанцию (ДЭС) ТЭ.320С-Т400-2РН. МЦОД был установлен на подготовленную площадку (фундамент) и предназначен для размещения 16 IT-шкафов. Гарантийный срок эксплуатации МЦОД — 24 месяца с момента сдачи в эксплуатацию. Срок службы конструктива МЦОД — не менее 15 лет.

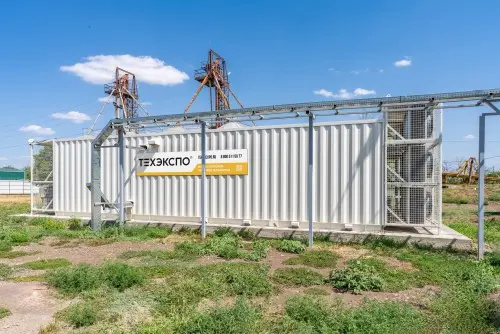

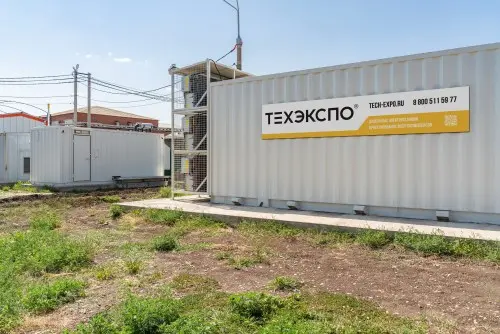

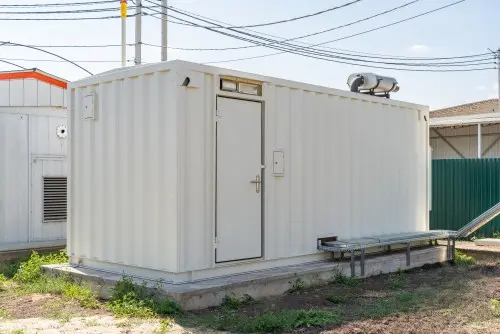

МЦОД комплектуется всем необходимым для поддержания работоспособности серверного оборудования. Он представляет собой единый комплекс на базе двух металлических цельносварных утеплённых контейнеров с габаритами 12400х3000х3200 мм каждый. Диапазон рабочих температур от -30 °С до +50 °С.

Внешние стены – профилированные металлические листы толщиной 1,5 мм, днище и крыша – гладкая листовая сталь толщиной не менее 1,5 мм. Внутренняя обшивка выполнена профилированным металлическим листом белого цвета, в качестве утеплителя применены негорючие материалы толщиной 100 мм. Входная дверь однопольная глухая в антивандальном исполнении.

Полы внутри МЦОД выполнены из антистатического покрытия (ПВХ плитка), основа усиленная, с эксплуатационной распределенной нагрузкой не менее 1500 кг/м2.

Внутри МЦОД разделен перегородкой на зоны: машинный зал, склад и тамбур.

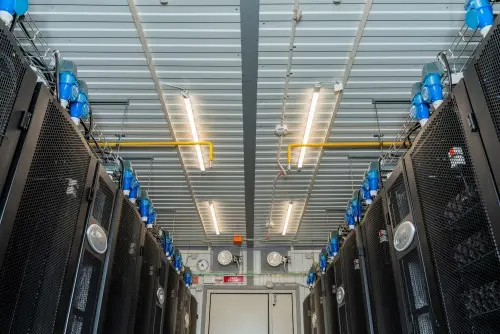

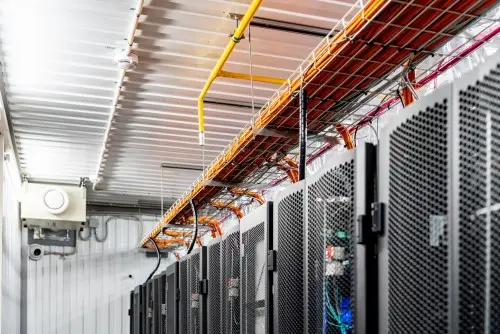

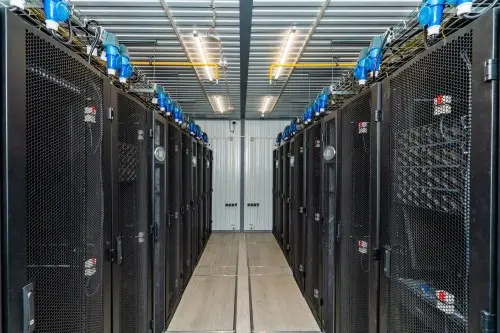

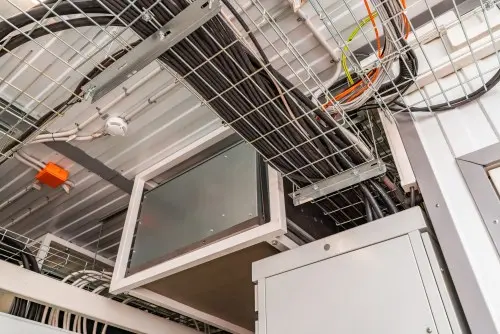

Машинный зал позволяет гарантированно разместить 14 сервисных шкафов (габариты 600х1200х42U) и 2 телекоммуникационных шкафа (габариты 800х1200х42U), с образованием холодного и горячих коридоров. Для разделения коридоров применена виниловая завеса. Для входа в каждый коридор установлена дверь. В машинном зале светодиодное освещение для обеспечения освещенности 400 лк на высоте 0,8 м от уровня пола. В тамбуре выделено помещение склада ЗИП, над входной дверью установлена тепловая завеса.

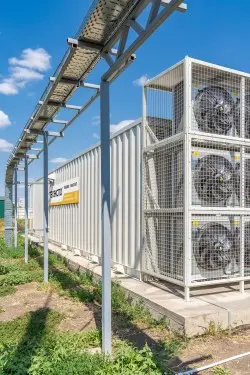

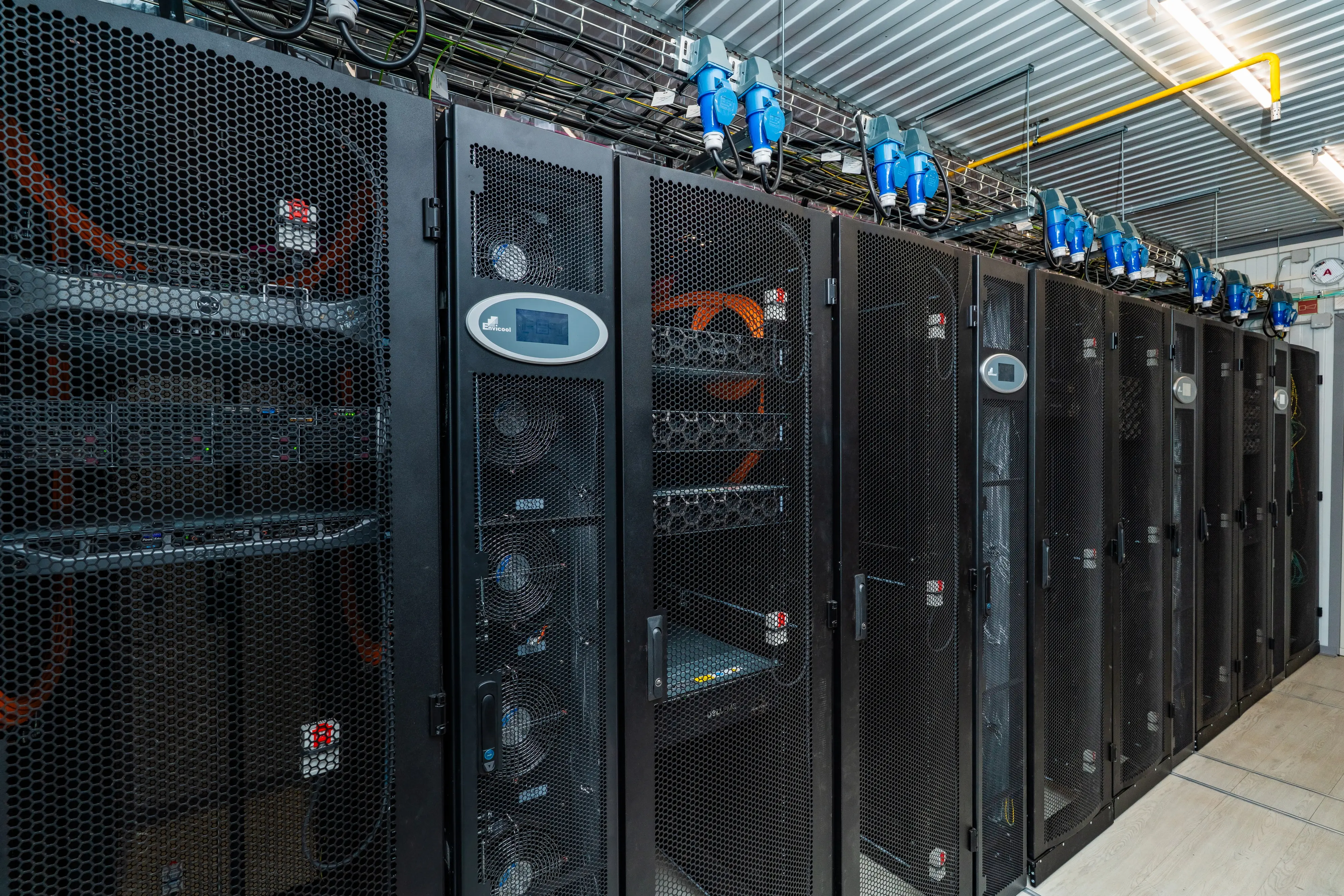

Yug-Tchexpo-2025 (3).jpg

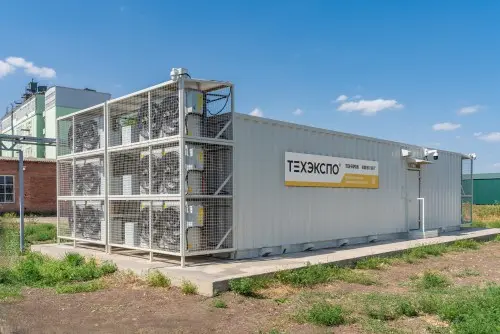

Yug-Tchexpo-2025 (23).jpg
Основное оборудование и системы

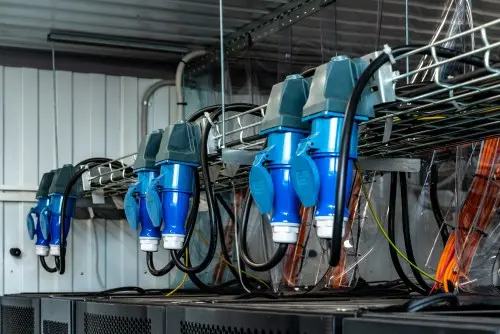

Инженерные системы МЦОД разработаны с учетом требований отказоустойчивости: резервирование ИБП N+1, систем кондиционирования N+1, резервирование PDU 2N.

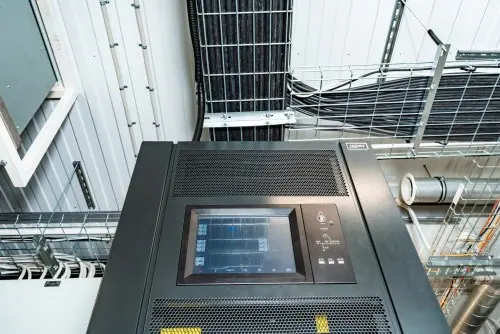

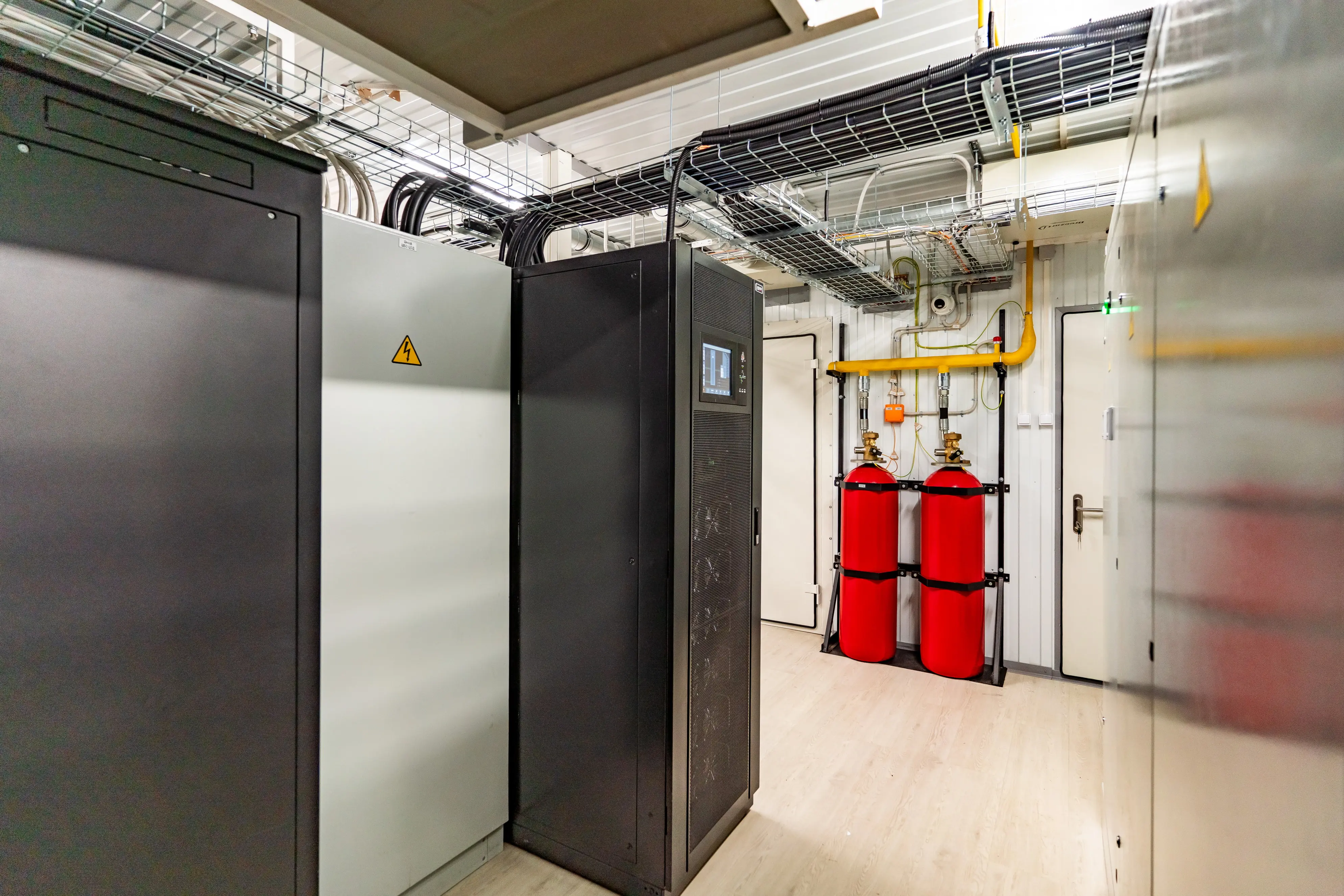

1. ИБП HEM300-50X — 1 комплект, 300 кВА, время автономной работы 30 минут при 220 кВт нагрузки.

2. ИБП Hiden Expert UDC9210S-RT — 1 комплект, универсальный ИБП, мощностью 10 кВт.

3. Система кондиционирования:

Машинный зал — прецизионные кондиционеры ENVICOOL XR6020AH1P, 8 комплектов, для режима работы «холодный» и «горячий» коридоры;

Тамбур — канальные кондиционеры Kentatsu KSTUA280HZAN3 – 2 комплекта.

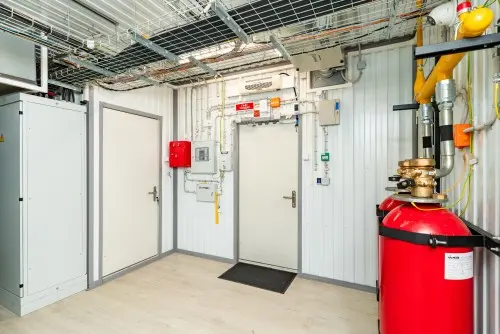

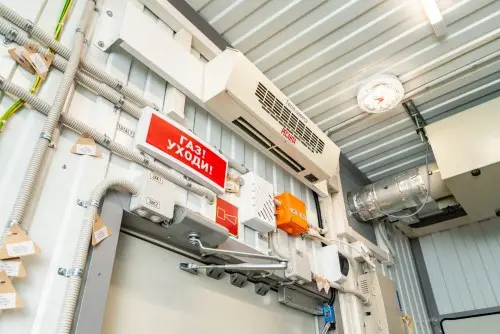

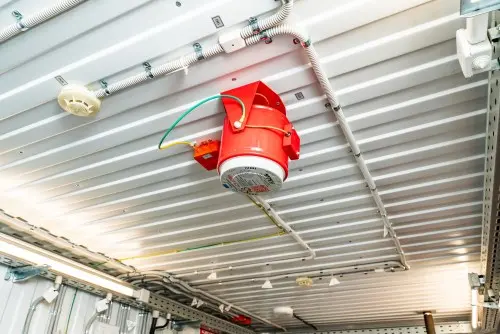

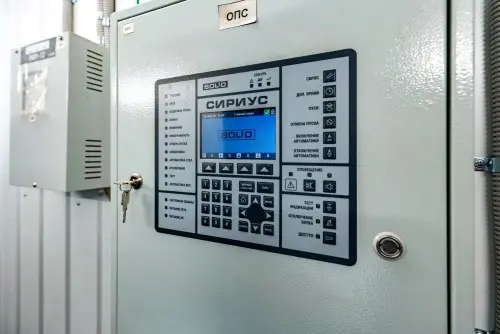

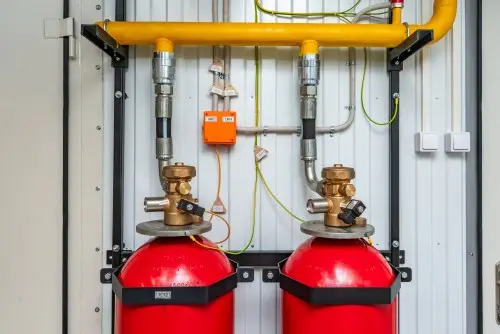

4. Система ПОС и АУГПТ: выполнена на основе разработанного проекта. Пожаротушение осуществляется газом фторкетон. Автоматика на базе оборудования Bolid. Модули хранения ГОТВ размещаются в тамбуре, в непосредственной близости к машинному залу.

5. Система вентиляции: предусмотрена приточно-вытяжная установка (в тамбуре), включает в себя воздушный фильтр. Снаружи на заслонку предусмотрена жалюзийная решетка.

6. Система мониторинга параметров: по протоколу SNMP, сбор данных по Modbus;

7. Система видеонаблюдения: автономная IP-система, 6 внутренних и 5 наружных камер видеонаблюдения;

8. Система охранной сигнализации (ОС): оборудуются все помещения — тамбур, склад ЗИП, машинный зал;

9. Система контроля и управления доступом (СКУД): оснащена входная дверь (на оборудовании PARSEC) — построена на базе контроллера доступа с пультом контроля и управления охранно-пожарным комплексом и включает в себя карты бесконтактного считывания.

Спецификация основного оборудования

Машинный зал:

  • Шкаф напольный серверный серия PRO МиК 19" 42U 600х1200 мм;

  • Блок распределения питания NP8853i;

  • Внутренний напольный блок прецизионного кондиционера ENVICOOL XR6020AH1P;

  • IP-камера, 2 Мп;

  • 16-ти канальный IP- видеорегистратор c PoE;

  • Жесткий диск HDD на 8 Тб.

 Тамбур:

  • Источник бесперебойного питания HEM300-50 в составе: силовой шкаф HEM300-50X, шкаф батарейный комплектный с аккумуляторами (АКБ) 140 А*ч, 12 В, шкаф батарейный объединительный (ШБО) для четырех групп АКБ;

  • Источник бесперебойного питания Hiden Expert UDC9210S со встроенными АКБ;

  • Внутренний потолочный блок канального кондиционера Kentatsu KSTUA280HZAN1;

  • Вводное распределительное устройство (ВРУ) – 2 комплекта;

  • Тепловая завеса;

  • Приточно-вытяжная установка Vector VK150;

  • IP-камера, 2Мп;

  • Оборудование ПОС и АУГПТ;

  • Оборудование мониторинга параметров;

  • Оборудование система контроля и управления доступом (СКУД).

Внешнее оборудование:

  • 2Мп скоростная поворотная IP-камера;

  • 2Мп уличная IP-камера;

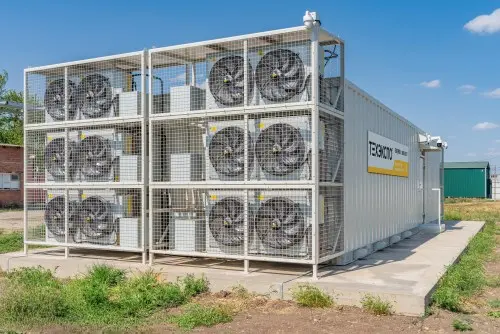

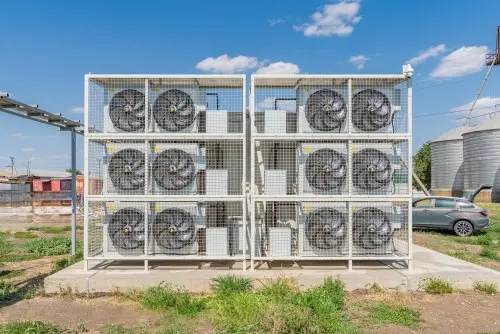

  • Внешние блоки прецизионных кондиционеров ENVICOOL XR6020AH1P;

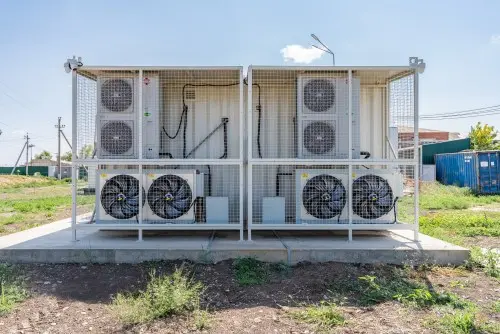

  • Внешний блок канального кондиционера Kentatsu KSURA280HZAN3.

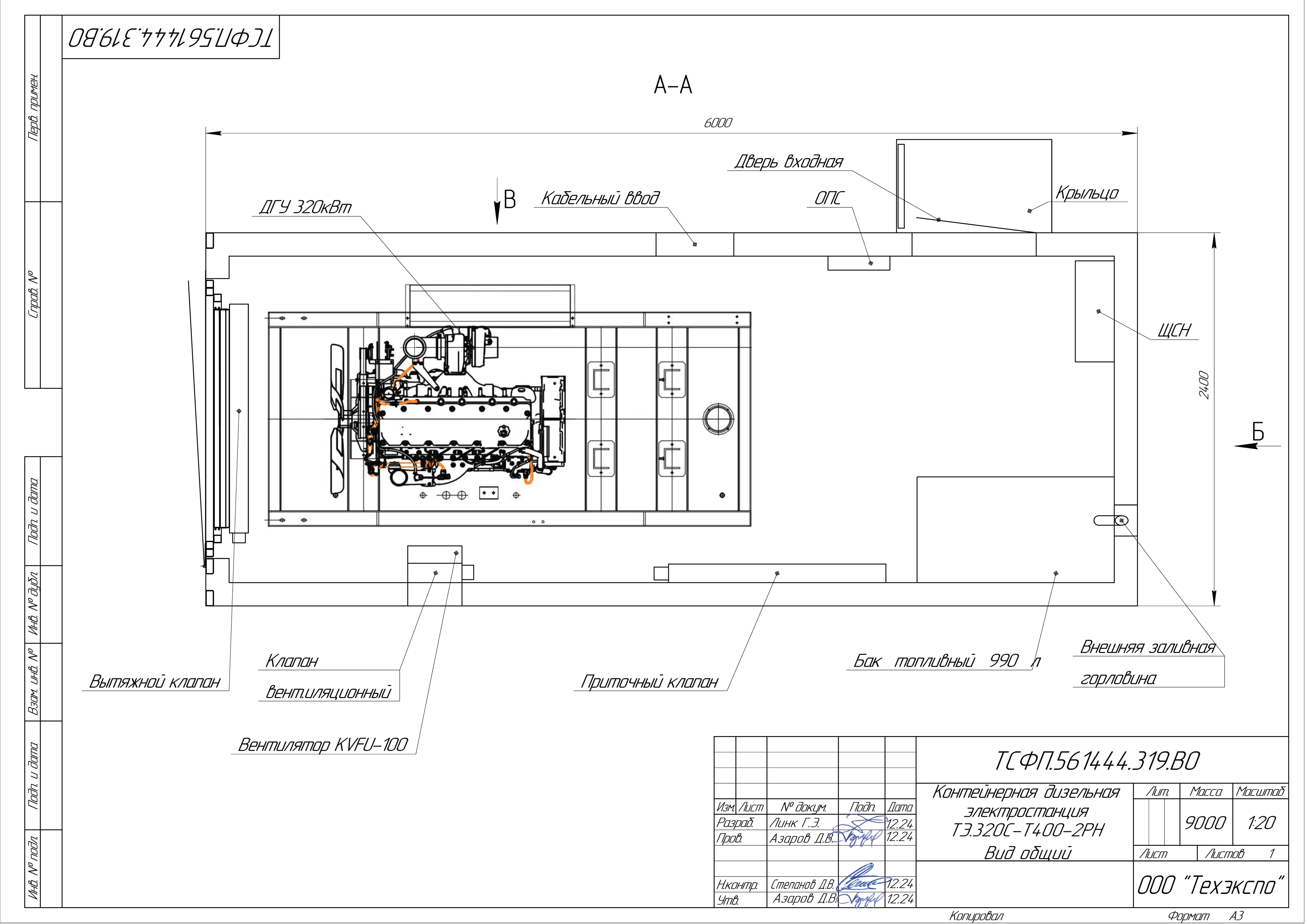

yug-techexpo-12 (10).jpg
Описание и технические характеристики контейнерной дизельной электростанции (ДЭС)

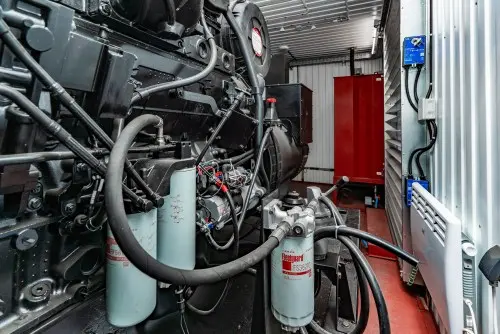

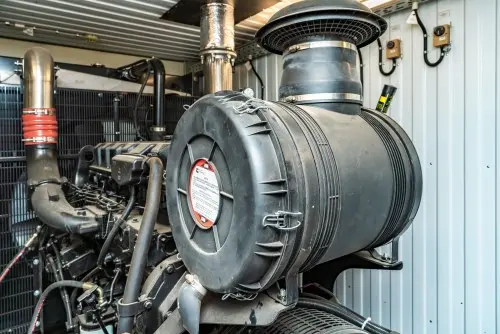

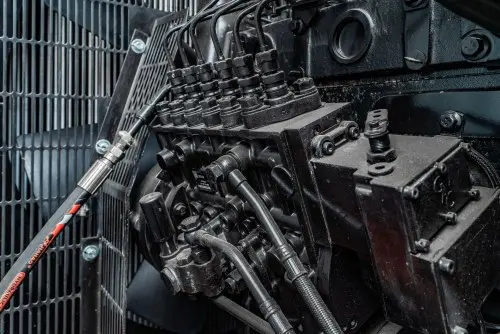

В качестве источника резервного электроснабжения для этого проекта была выбрана ДЭС ТЭ.320С-Т400-2РН номинальной мощностью 320 кВт, напряжением 400 В. ДЭС смонтирована на стальной сварной раме с виброопорами и включает в себя::

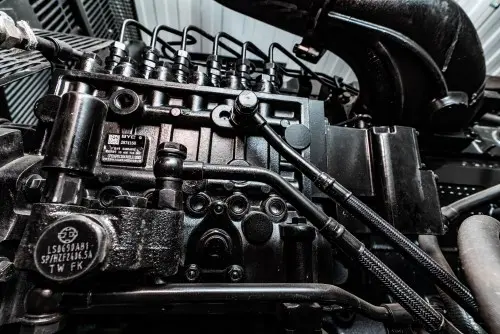

  • двигатель с навесным оборудованием;

  • радиатор системы охлаждения;

  • силовой и зарядный генераторы;

  • комплект АКБ (с проводами и клеммами);

  • электростартер;

  • автоматическую панель управления на базе контроллера DeepSea DSE7320;

  • автомат защиты генератора;

  • электронный регулятор частоты вращения;

  • воздушный фильтр для работы в нормальных условиях;

  • промышленный глушитель;

  • защитные решётки на горячие части двигателя;

  • подогреватель охлаждающей жидкости от сети 220В;

  • зарядное устройство АКБ от сети 220В;

  • системы — смазки с фильтрацией, защиты по низкому давлению масла, по низкому уровню охлаждающей жидкости и низкому уровню топлива в баке.
Технические характеристики ДЭС ТЭ.320С-Т400-2РН

Наименование характеристики

Значение

Ед. измерения

1. Характеристики ДГУ

1.1

Номинальная мощность

320/400

кВт/кВА

1.2

Резервная мощность

352/440

кВт/кВА

1.3

Встроенный в раму топливный бак

830

л

1.4

Габариты (ДхШхВ)

3210х1410х2110

мм

1.5

Расход топлива при 50% нагрузке

43

л/час

1.6

Расход топлива при 75% нагрузке

65

л/час

1.7

Расход топлива при 100% нагрузке

89

л/час

1.8

Объем масла в системе

45,4

л

1.9

Объем ОЖ в системе

73,1

л

1.10

Сухой вес

3200

кг

2. Характеристики двигателя Cummins 6ZTAA13-G2

2.1

Номинальная мощность

390

кВт

2.2

Объем двигателя

13

л

2.3

Тип двигателя

Дизельный

—

2.4

Частота оборотов

1500

об/мин

2.5

Число цилиндров и их расположение

6 / рядный

—

3. Характеристики генератора Kwise LA314G320

3.1

Класс защиты

H



3.2

Степень защиты

IP23



3.3

Количество фаз

3



3.4

Частота

50

Гц

3.5

Выходное напряжение

230/400

В

На объекте заказчика специалисты «Техэкспо» провели полный комплекс шеф-монтажных и пусконаладочных работ, работы по техническому обслуживанию МЦОД и ДЭС, включая техническое обслуживание ИБП, прецизионных кондиционерах, ДЭС и прочего оборудования МЦОД. Проект удалось закончить в срок, вовремя ввести в эксплуатацию, с соблюдением всех требований заказчика и технических условий.
