Поставка ДЭС 160 кВт для строительной компании на Алтае
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

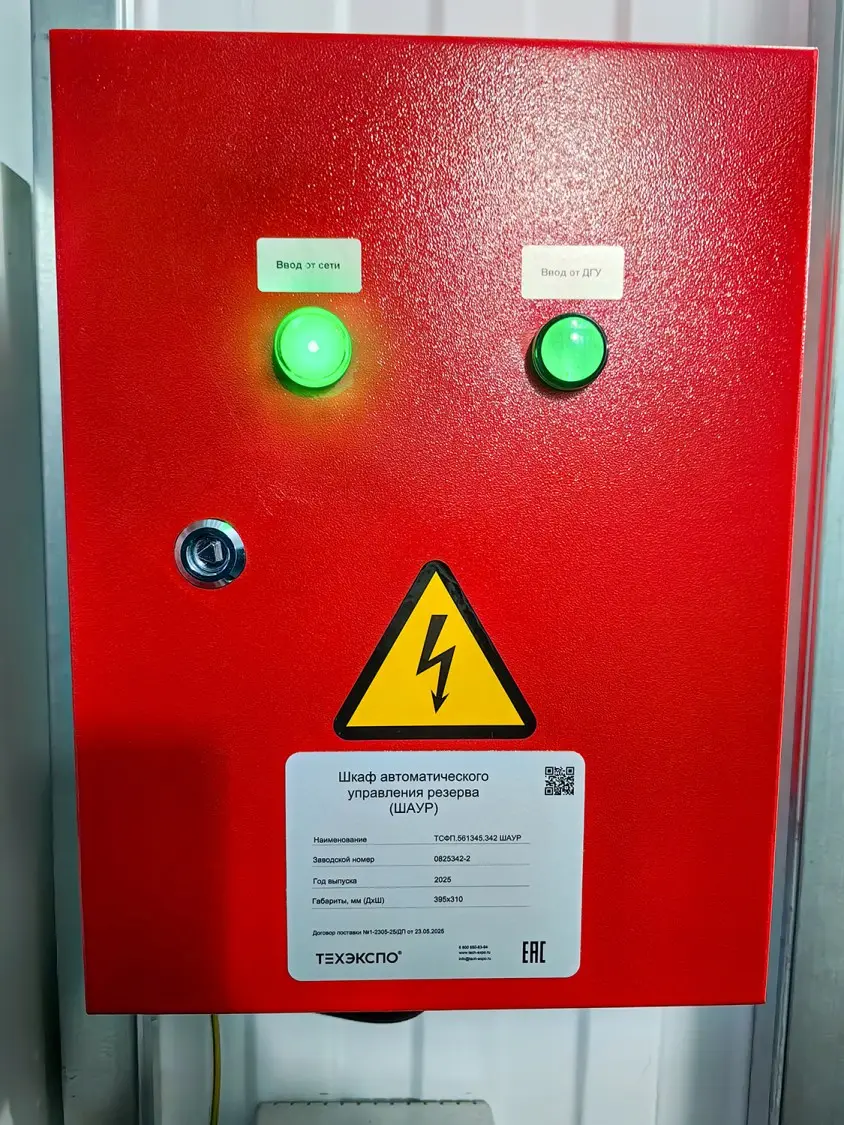

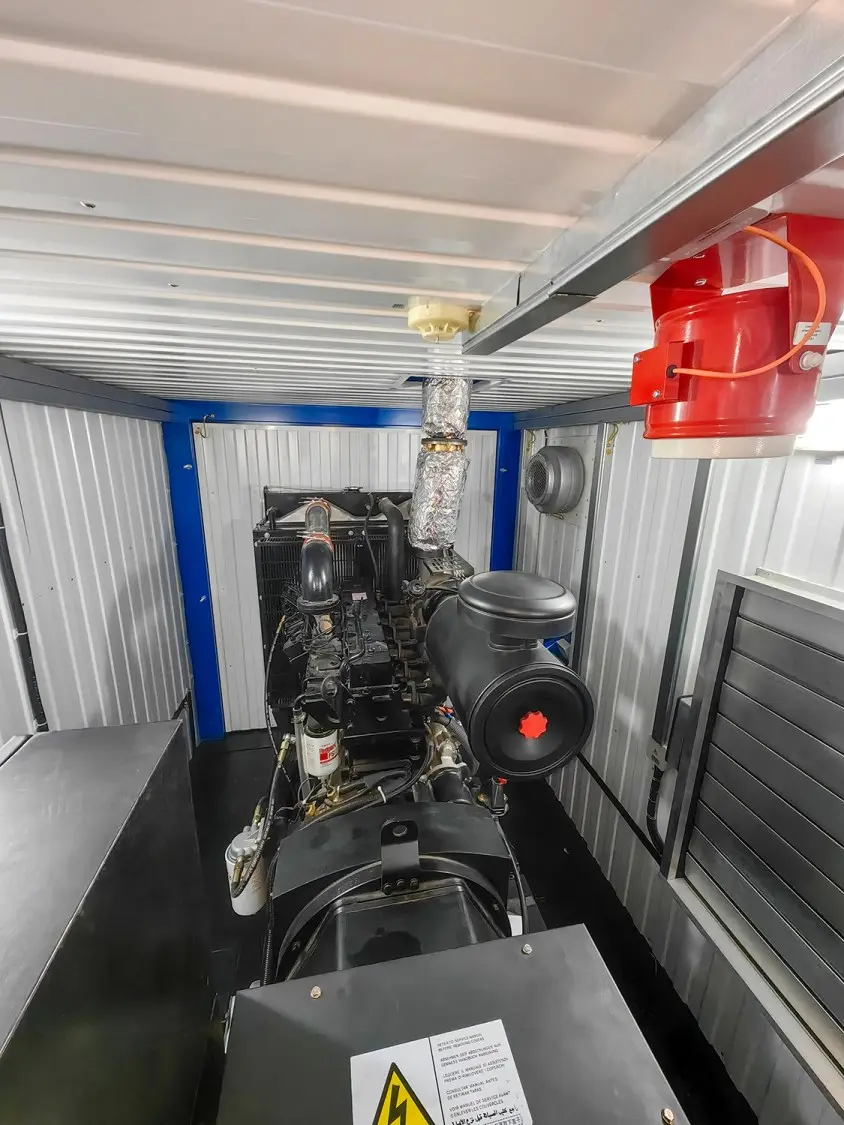

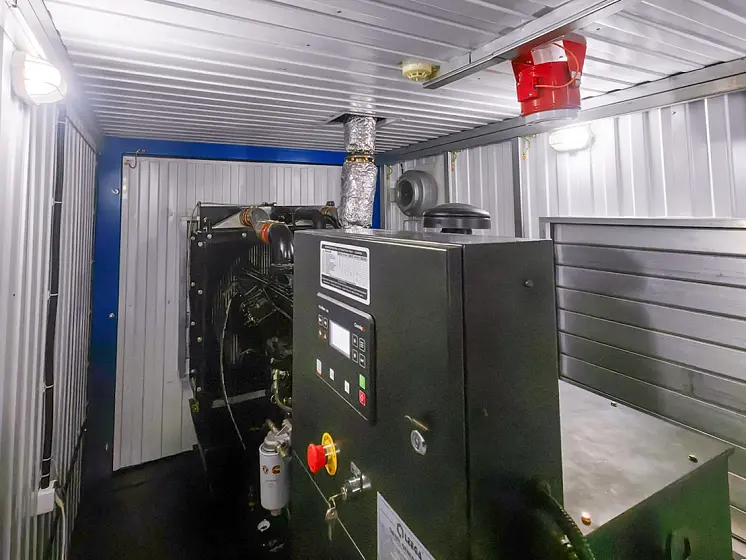

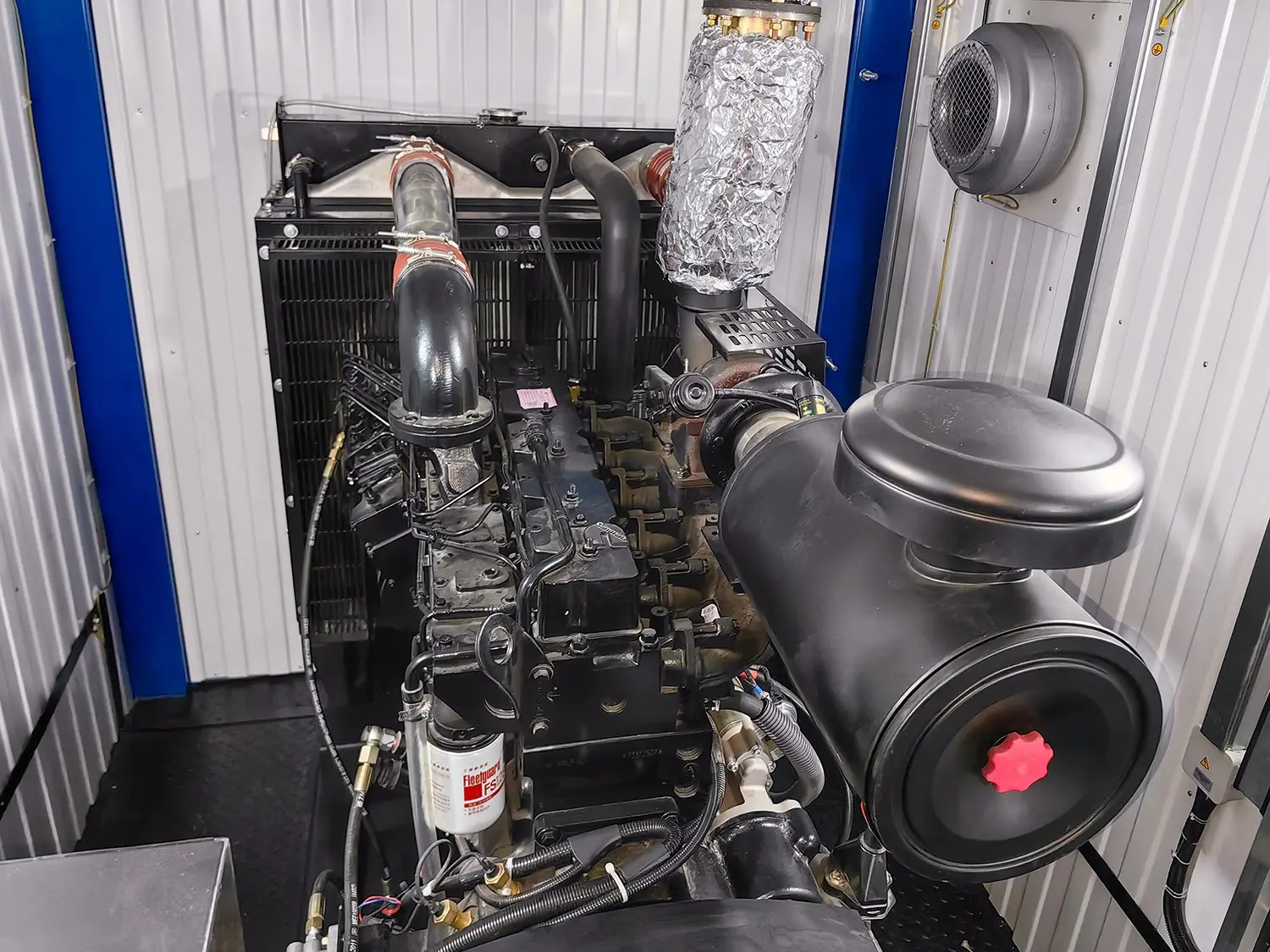

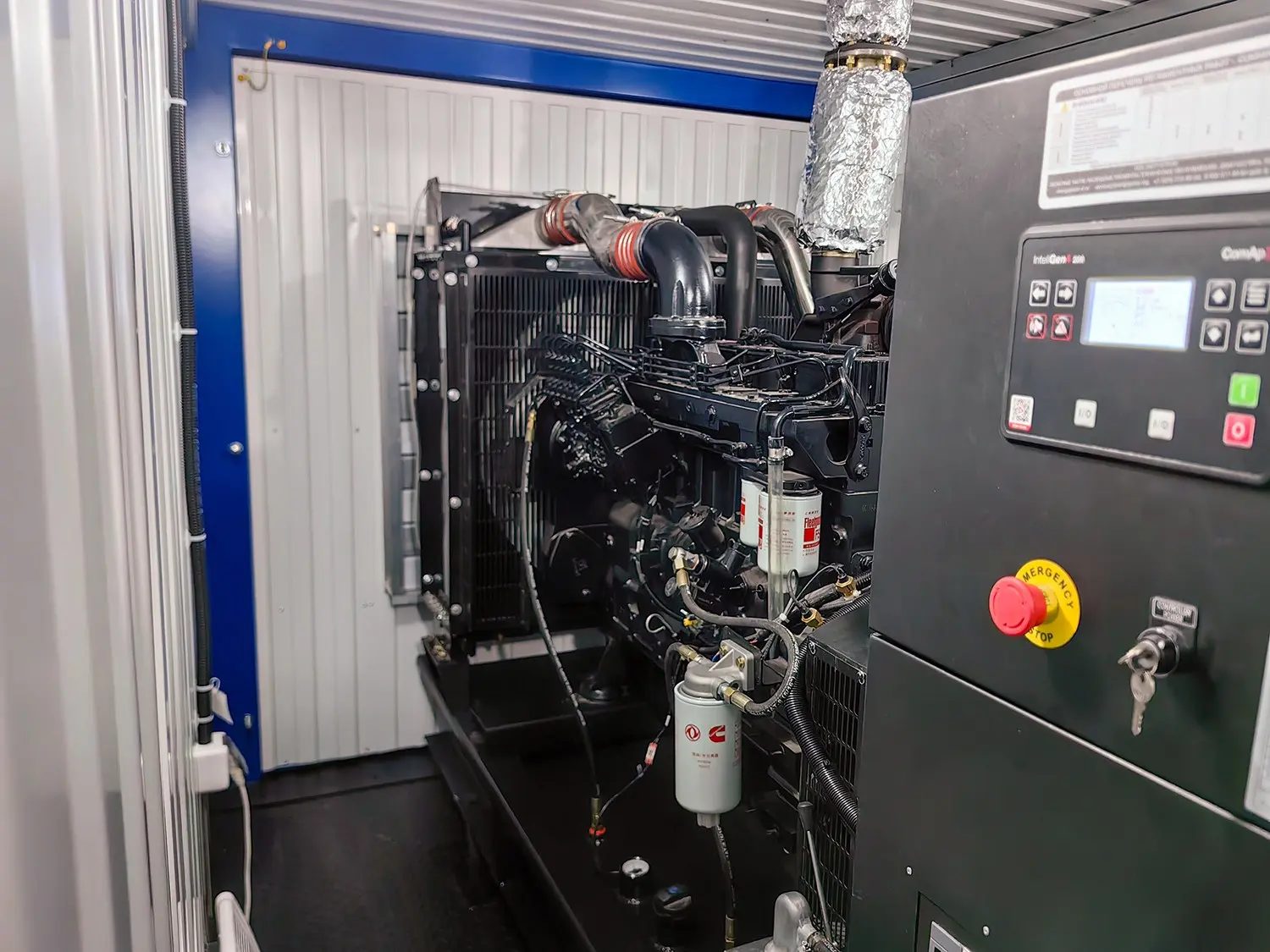

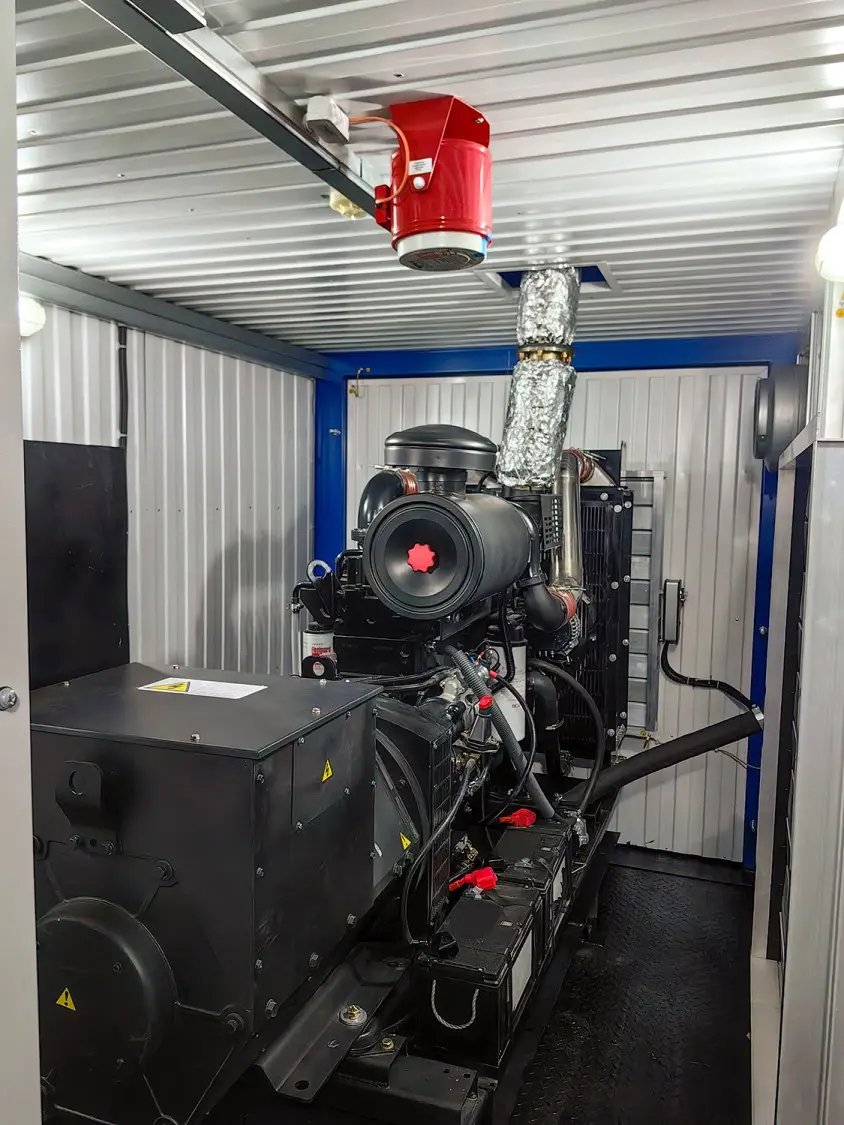

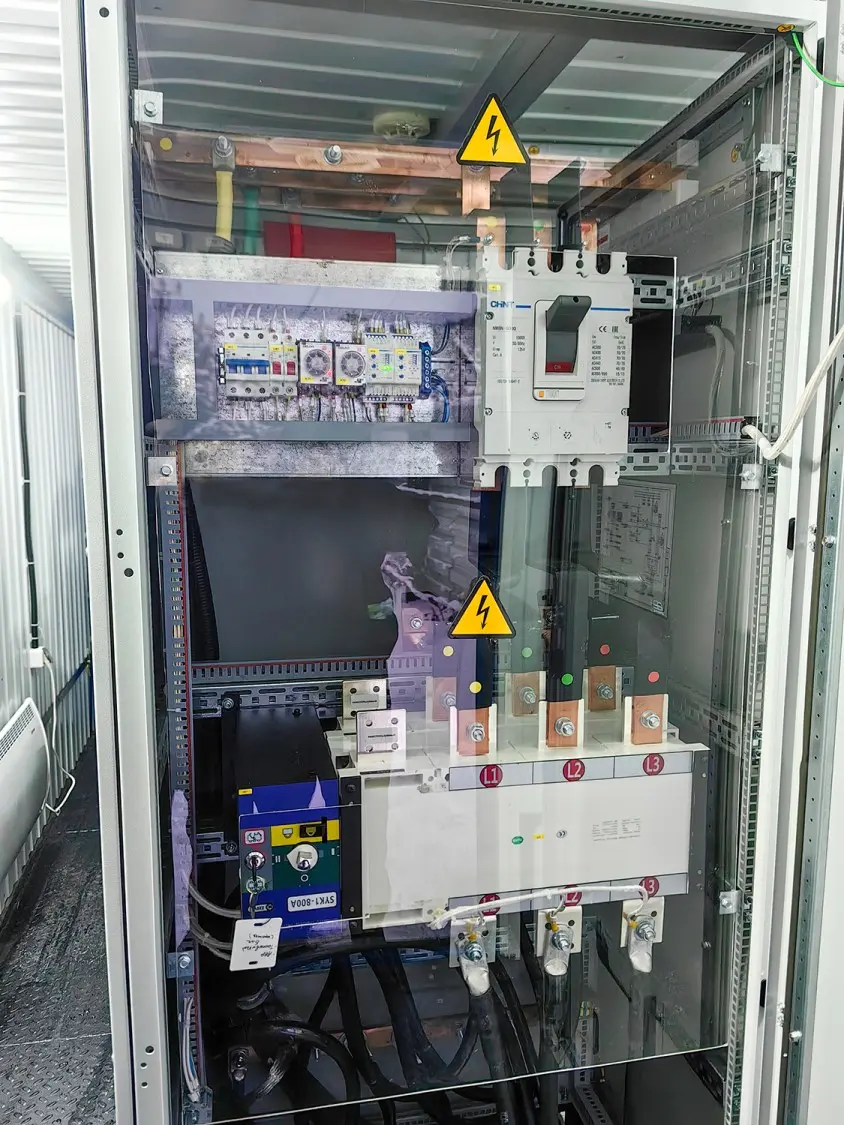

Дня постоянного Заказчика — строительной компании в Алтайском крае — «Техэкспо» поставило дизельную электростанцию ТЭ.160С-Т400-2РН номинальной мощностью 160 кВт на базе двигателя Cummins в цельносварном контейнере c в составе с АВР 630А и шкафом общих шин.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта
Состав оборудования
Технические характеристики ТЭ.160С-Т400-2РН:
- Основная мощность (Prime), кВА/кВт 200 / 160
- Резервная мощность (Stand-by), кВА/кВт 220 / 176
- Коэффициент мощности, cos φ 0,8
- Выходное напряжение, В 400 / 230
- Частота выходного напряжения, Гц 50
- Габариты, д/ш/в, мм 5800х2350х2920
- Сухой вес, кг 7000
- Емкость топливного бака, л 380

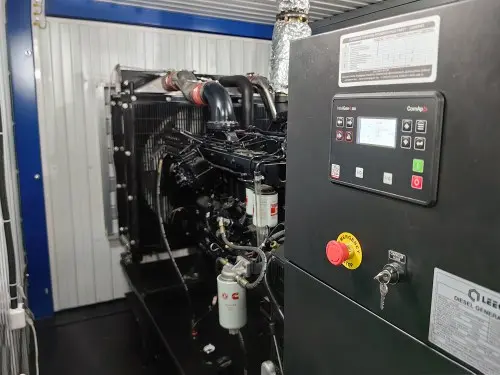

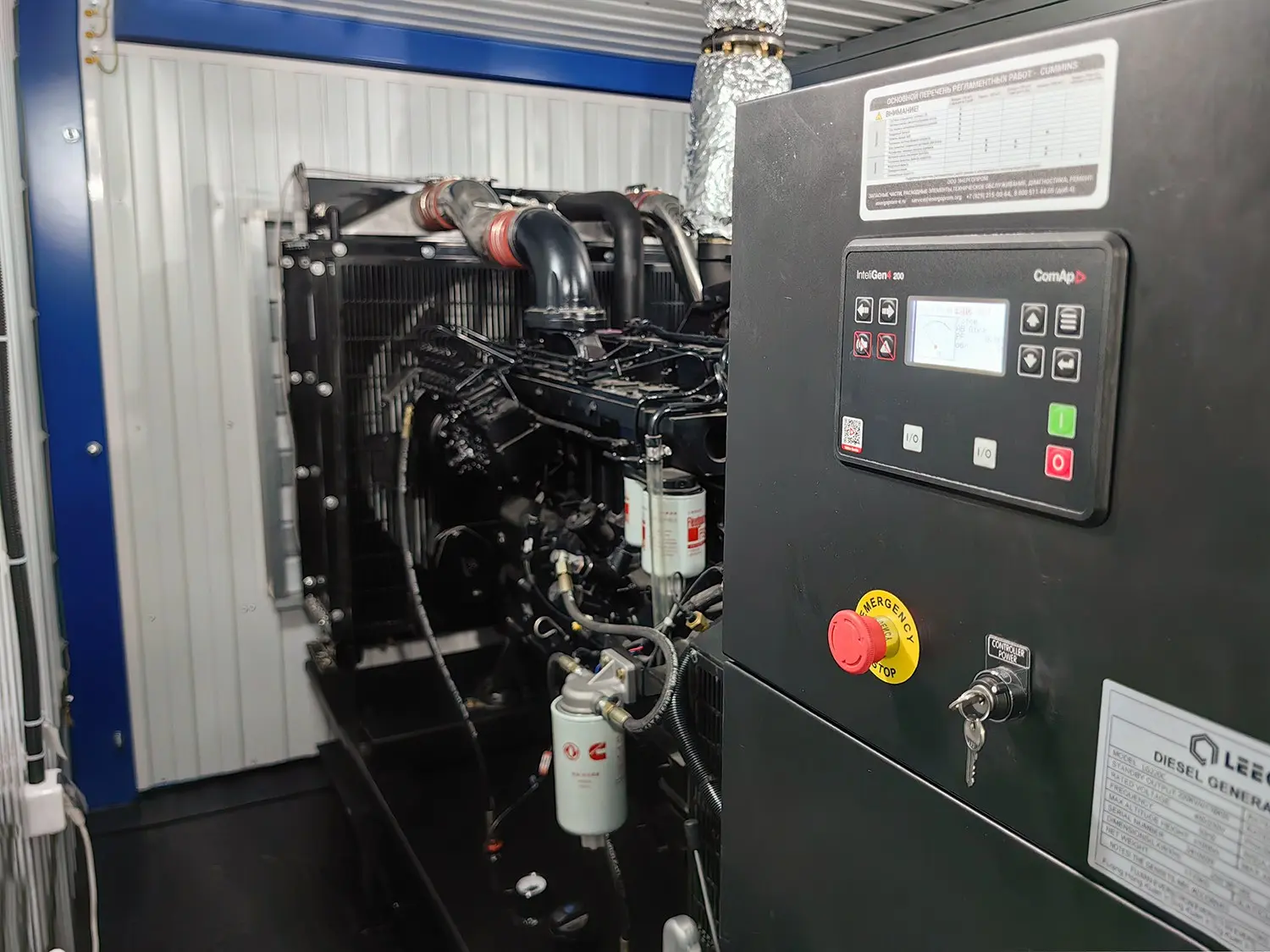

- Контроллер ComAp IG 200
Полный перечень выполненных работ по проекту
ПНР и сдача заказчику
Для налаживания корректной работы дизельной электростанции на объекте Заказчика специалисты «Техэкспо» провели пусконаладочные работы, осуществили тестовый запуск и проверили автоматику.
Состав ПНР:
- проверка подключения силовых и контрольных кабелей;
- проверка качества выполненных монтажных работ;
- проверка технического состояния оборудования (смазочная система, топливная система, воздушная система, система охлаждения, цепи постоянного тока, цепи переменного тока);
- программирование панели управления (пороги аварий, алгоритм запуска/останова);
- настройка параметров оборудования (напряжение генератора, частота вращения);
- проверка соблюдения порядка чередования фаз отходящих электрических линий;
- запуск оборудования на холостом ходу с контролем параметров (частота вращения, температура охлаждающей жидкости, давления масла, напряжение генератора, напряжение заряда АКБ);
- проверка работы оборудования в комплексе с АВР, отключение входной сети, автоматический запуск, перевод питания нагрузки от оборудования, синхронизация, появление сети, перевод питания нагрузки от сети, работа Оборудования на холостом ходу, останов).

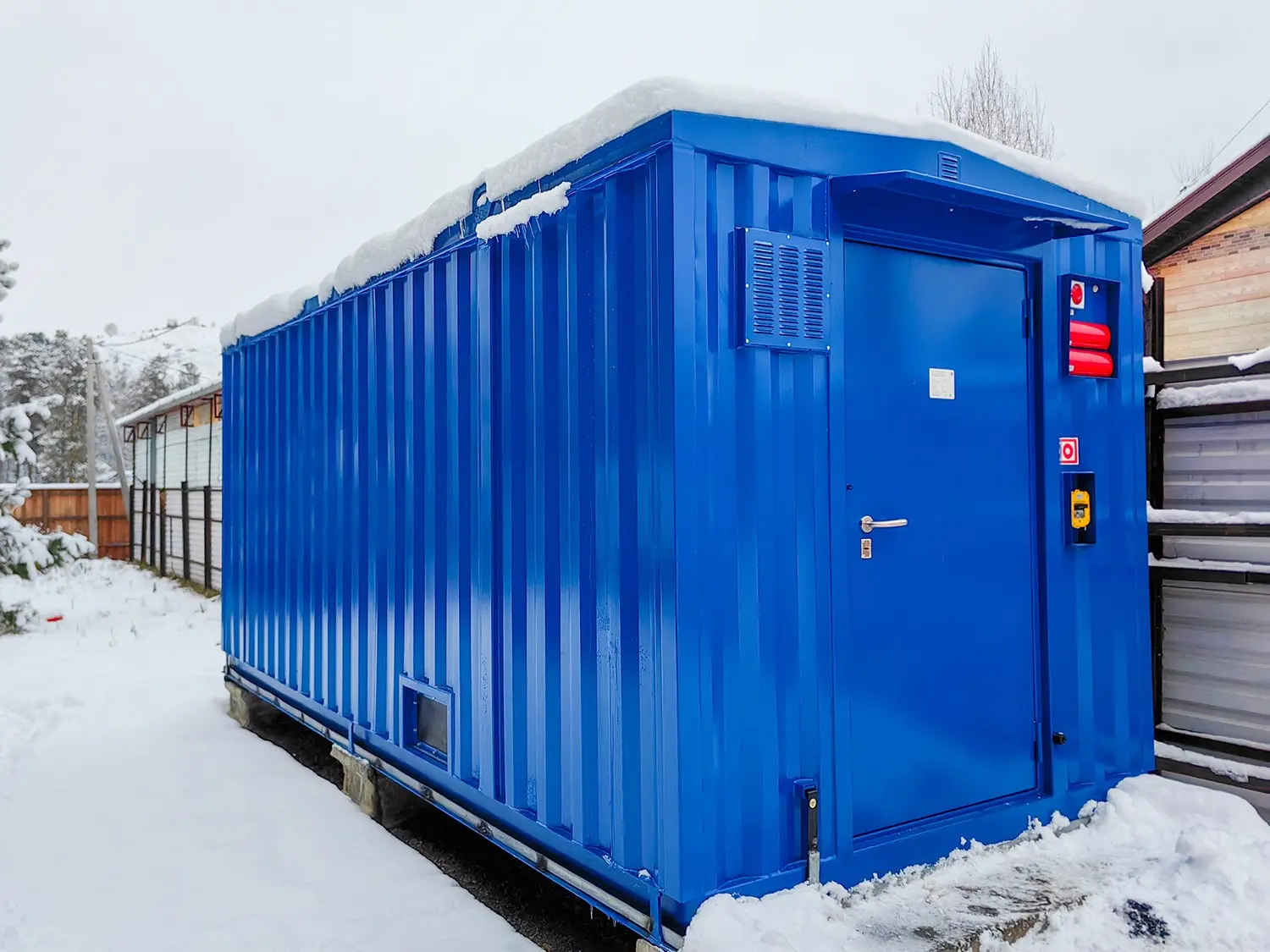

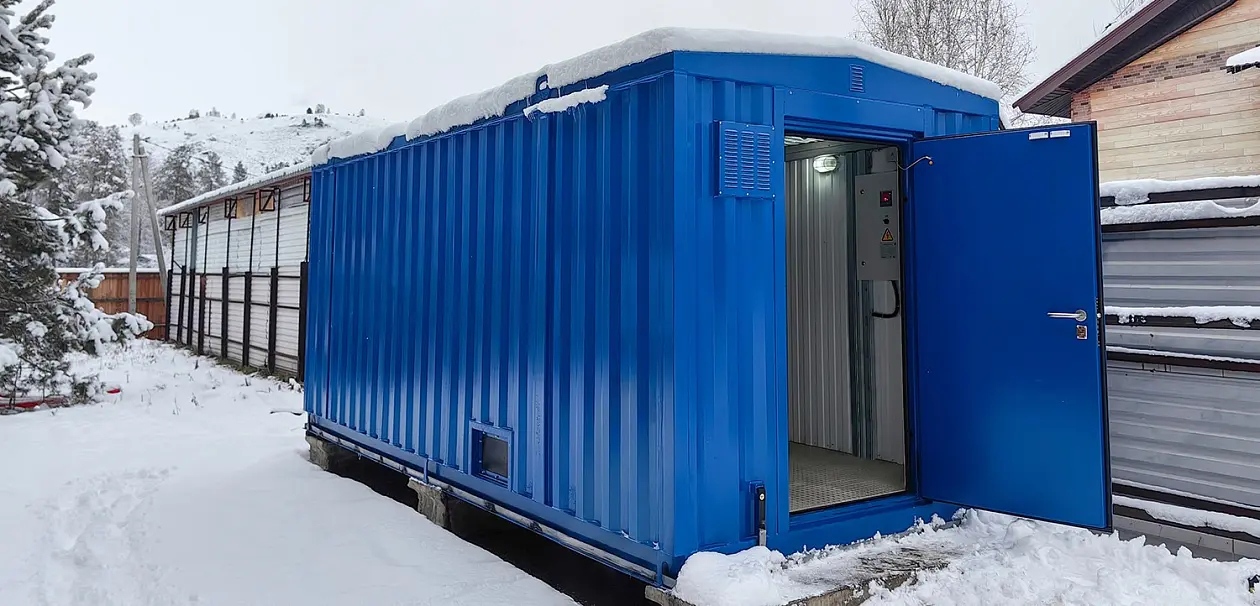

Характеристики контейнера

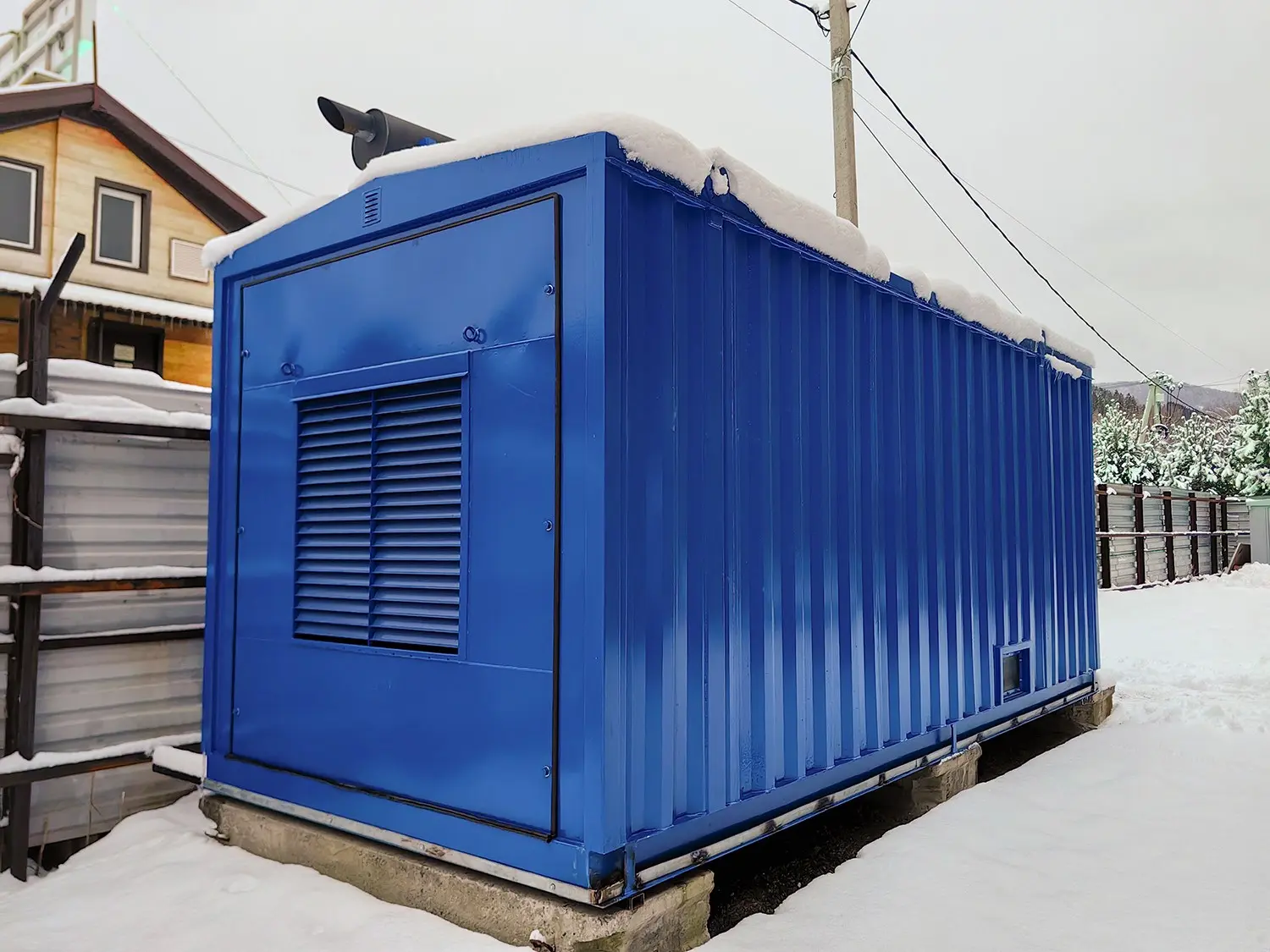

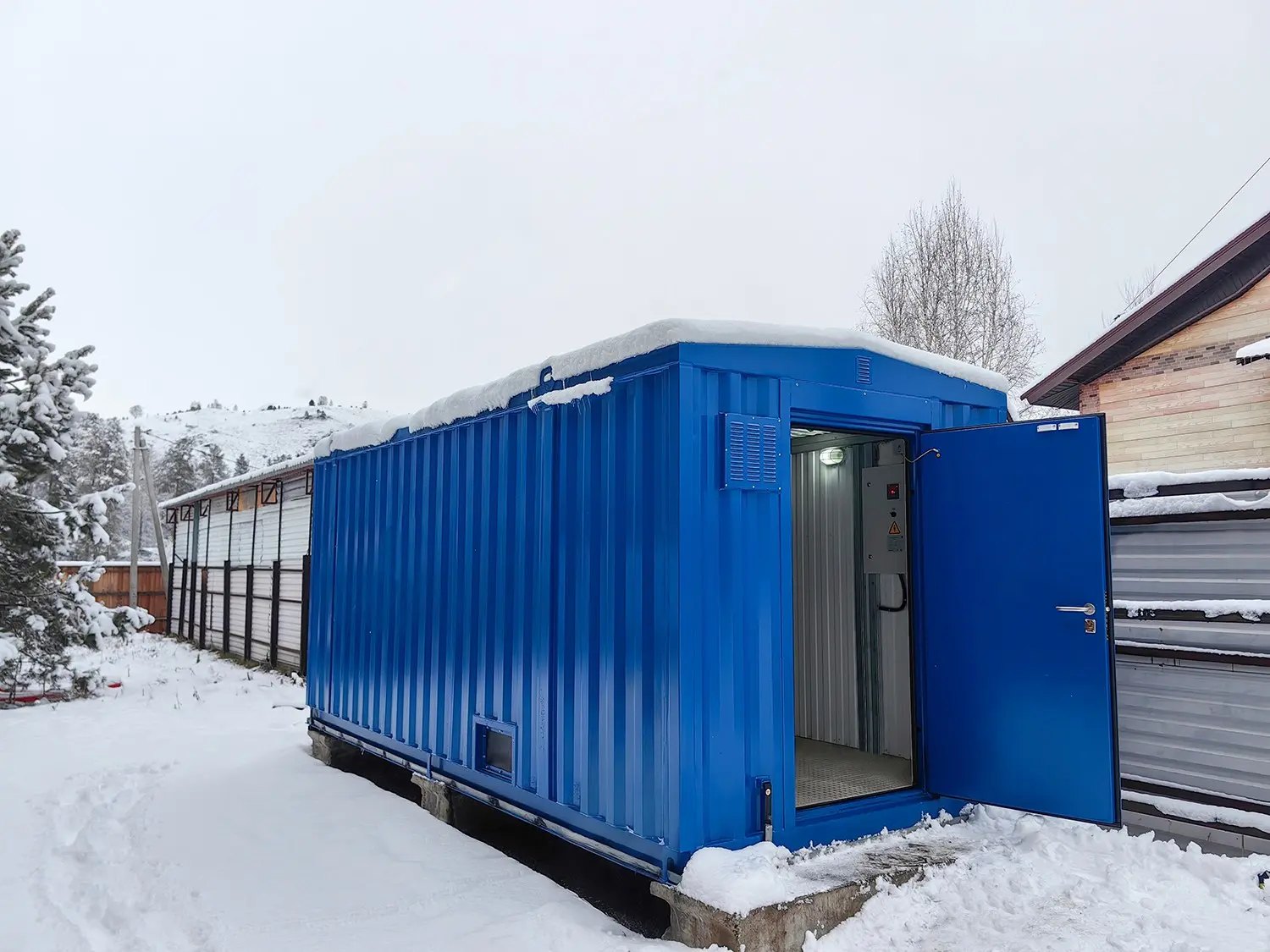

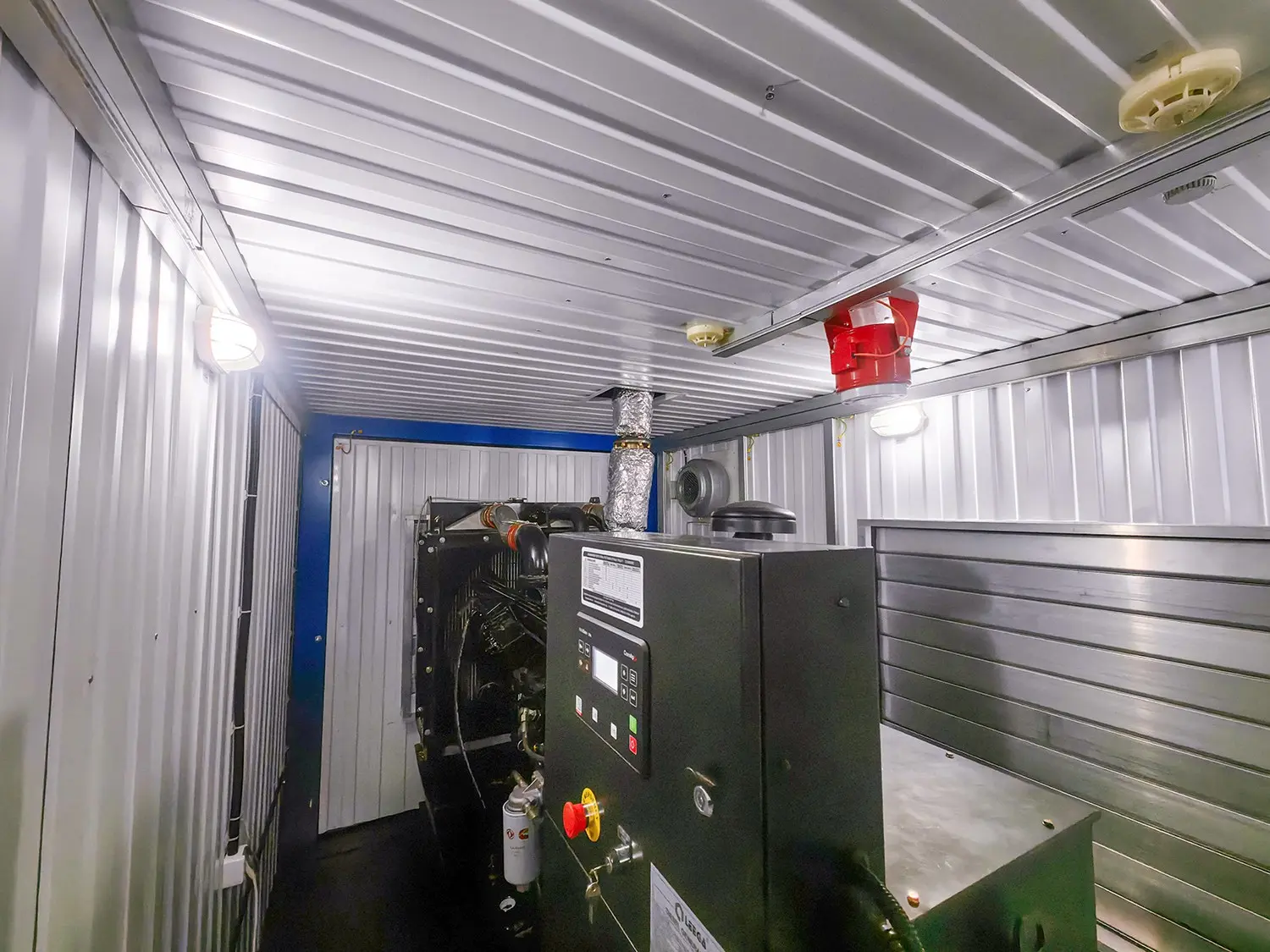

Для защиты оборудования от факторов внешней среды на производстве «Техэкспо» был изготовлен каркасный, цельносварной контейнер. Конструкция контейнера состоит из несущих и ограждающих элементов, применен двухскатный тип кровли с перепадом высоты 50 мм.
Теплоизоляция стен и потолка контейнера выполнена негорючим минераловатным утеплителем на основе стекловолокна толщиной 100 мм.
В стене ближайшей к заливной горловине расходного бака ДГУ предусмотрен трубопровод подачи топлива для подключения внешнего источника подачи топлива.
Для защиты воздушных вентиляционных клапанов в стенах контейнера предусмотрены антивандальные жалюзийные решетки.
Гарантия
По проекту предусмотрена расширенная гарантия на поставленное оборудование и работы. При эксплуатации в постоянном режиме гарантия на дизель-генераторную установку составляет 12 месяцев с момента ввода в эксплуатацию. При эксплуатации в резервном режиме оборудование с наработкой не более 500 м/ч в год обладает гарантией 24 месяца с момента продажи.
Гарантийные обязательства распространяются также на контейнер и произведенные пуско-наладочные работы: 12 и 6 месяцев соответственно.

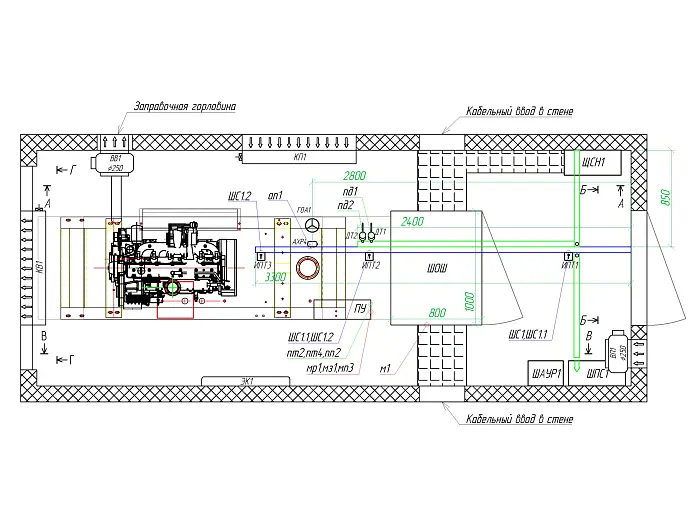

Чертежи
