Дизель-генераторы с двухконтурной системой охлаждения для концерна «Титан-2» («Росатом») на Ленинградскую АЭС-2

Общая мощность 325 кВт
Заказчик АО "КОНЦЕРН ТИТАН-2"
Задача Поставить дизельные электростанции российского производства с двухконтурной системой охлаждения
Решение

Завершилась поставка еще одной дизель-генераторной установки мощностью 75 кВт для Ленинградской атомной электростанции-2 (ЛАЭС-2, АО "КОНЦЕРН ТИТАН-2") в Сосновом Бору. В 2017 году ООО «Техэкспо» уже поставляло три ДГУ для этого объекта. Это дизельные электростанции мощностью 75 кВт и 100 кВт 1 степени автоматизации и еще одна электростанция 75 кВт – третьей степени автоматизации (автоматическая подкачка масла и топлива из отдельных баков). Все станции используются для стратегических задач в убежище гражданской обороны на более чем 2000 укрываемых человек на территории ЛАЭС-2.

Поставка отличается тем, что ДЭС обязательно должны иметь российские комплектующие (система импортозамещения) и двухконтурную систему охлаждения.

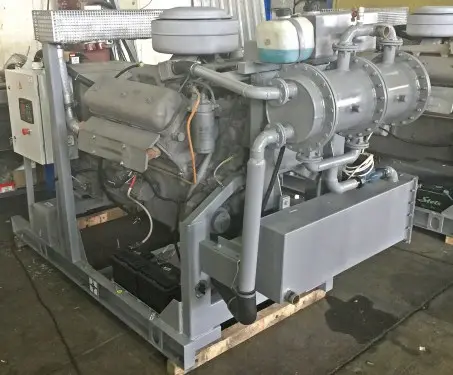

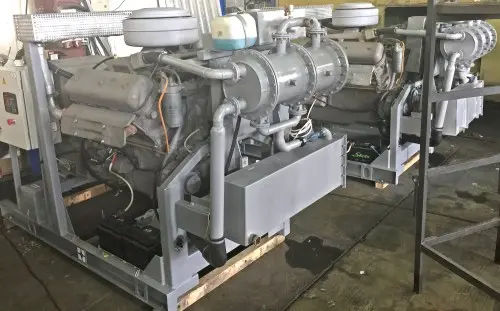

Дизель-электрические установки (ДЭУ) с двухконтурной системой охлаждения, разрабатываемые и изготавливаемые в соответствии с ТУ 3378-002-40842619-03 предназначены для использования в качестве основного или резервного источника переменного тока для работы в помещениях специального назначения. ДЭУ состоит из дизеля и генератора, смонтированных на общей сварной раме совместно с узлами и системами, обеспечивающими работу ДЭУ (радиатор, трубопроводы систем охлаждения и смазки, исполнительные устройства и датчики системы автоматики и т.п.), а также щита автоматического управления. Кожух маховика дизеля и передний фланцевый щит генератора жестко соединены между собой, образуя общий блок «дизель-генератор», который устанавливается на раме через амортизаторы. Крутящий момент коленчатого вала дизеля передается на ротор генератора посредством упругой резинопальцевой муфты или специальными дисками, которые обеспечивает также соосность дизеля и генератора и демпфирует крутильные колебания.

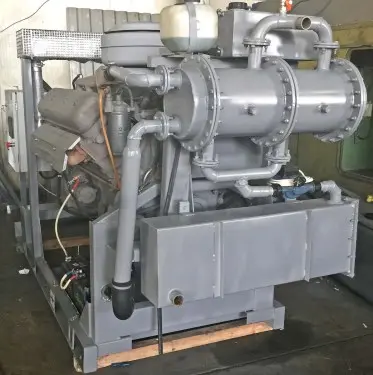

Система охлаждения — двухконтурная с водоводяным и водомасляным охладителями:

  • внутренний контур – для охлаждения дизеля охлаждающей жидкостью, прокачиваемой в системе дизеля водяным насосом;
  • внешний контур – для охлаждения в водоводяном охладителе охлаждающей жидкости внутреннего контура водой внешнего контура, прокачиваемой насосным агрегатом, имеющим привод от автономного электродвигателя.
