ДЭС 160 кВт в контейнере, два ИБП и монтаж системы аварийного электроснабжения больницы и роддома в Ижевске

Общая мощность 268 кВт
Госзаказ Документация по госзакупке
Заказчик БУЗ "Городская клиническая больница № 4 Министерства здравоохранения Удмуртской Республики"
Фото
Решение

В декабре 2020 года компания «Техэкспо» поставила для «Городской клинической больницы № 4 Министерства здравоохранения Удмуртской Республики» города Ижевска резервный (аварийный) источник электроснабжения и произвела монтаж сетей системы аварийного электроснабжения.

Медицинские учреждения относятся к первой категории электроснабжения потребителя электроэнергии. Бесперебойность и высокое качество питающего напряжения являются необходимым условием нормальной работы ответственных потребителей электроэнергии.

Для обеспечения высоких требования электроснабжения были поставлены:

  • Дизель генераторная установка FOGO FDF200I мощностью 160 кВт в контейнерном исполнении – основной источник резервного электроснабжения;
  • Источник бесперебойного питания Импульс ТРИАТЛОН 33-40Н (40кВА/36 кВт)

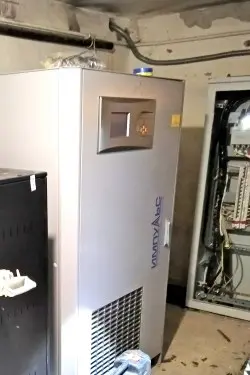

  • Источник бесперебойного питания Импульс БОКСЕР 33-80 мощностью (80кВА/72кВт)

ИБП обеспечивают электроснабжение на время автоматического включения резервного источника питания.

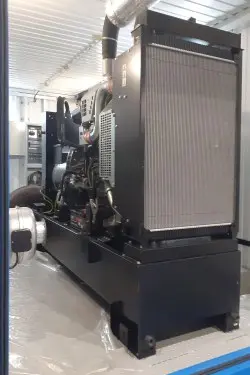

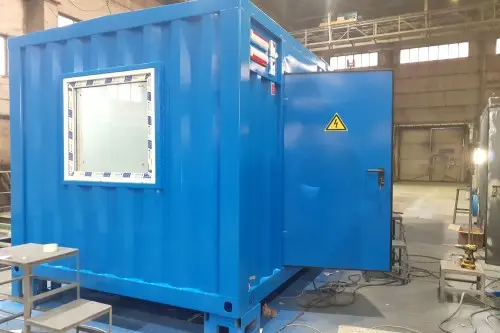

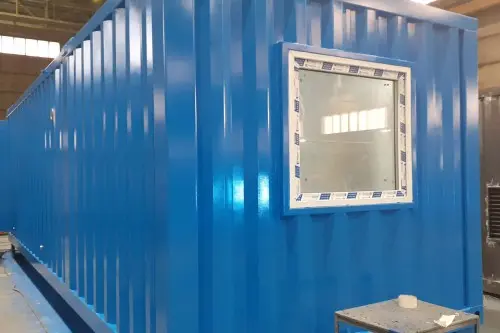

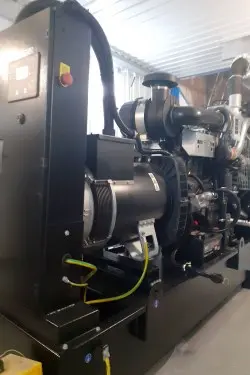

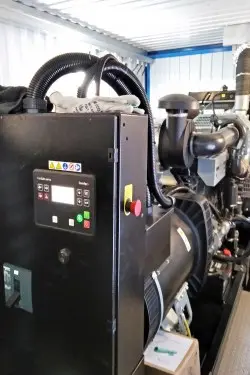

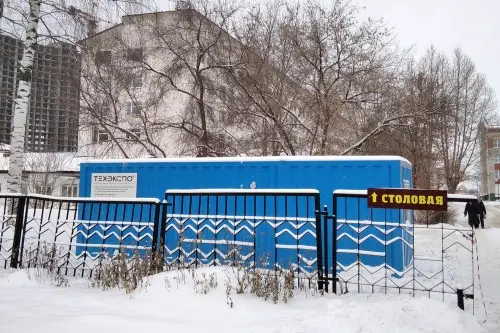

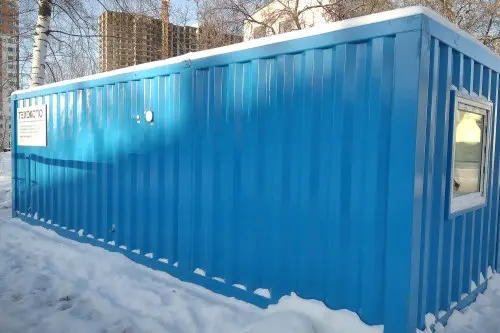

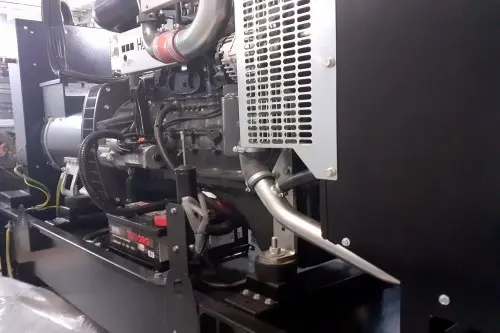

ДГУ FOGO FDF200I мощность 160 кВт с итальянским двигателем IVECO NEF67TM7.S500 и генератором Leroy Somer TAL 044M 6S/4 установлена в утепленный блок-контейнер, выполненном на основе цельносварной конструкции. Размер контейнера: 7000 мм х 2350 мм х 2450 мм. Конструкция имеет III степень огнестойкости.

Внутреннее пространство контейнера состоит из двух отсеков:
  • Машинный отсек;
  • Помещение для обслуживающего персонала.

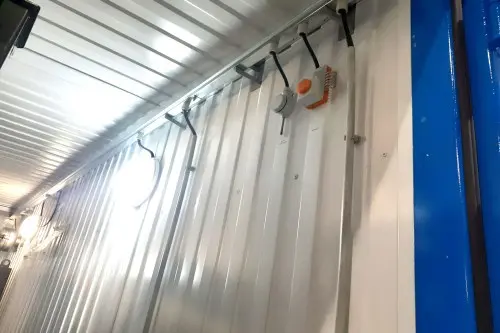

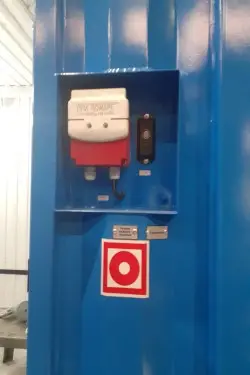

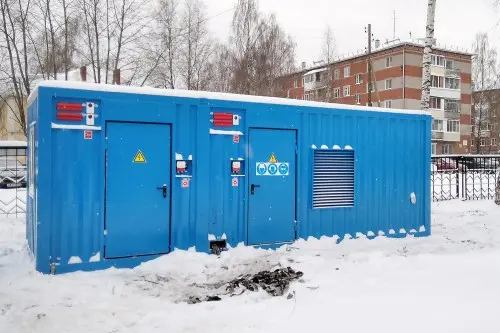

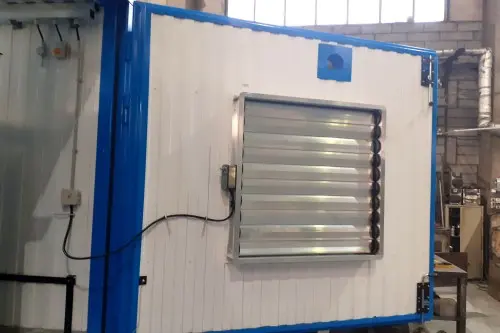

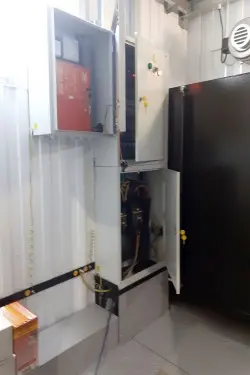

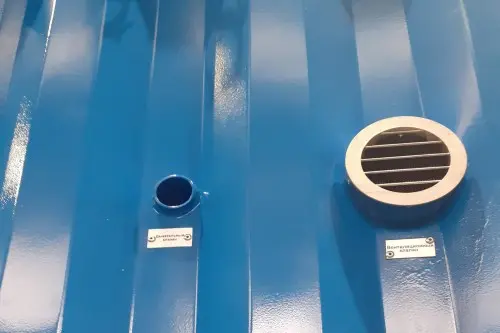

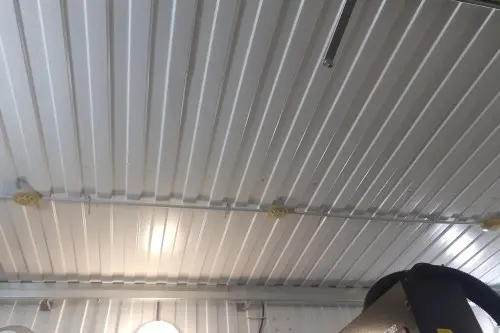

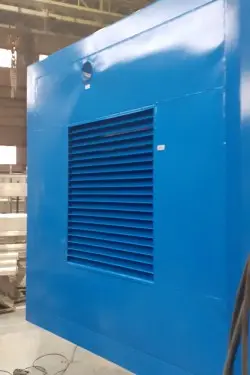

Контейнер оснащен системами охлаждения и вентиляции, системой освещения, системой выбросов выхлопных газов, системой охранной и пожарной сигнализации и автоматического пожаротушения.  Оборудование включает в себя: щит собственных нужд (ЩСН) и металлический кабельный лоток для прокладки кабельных линий внутренних инженерных систем. Шкаф мониторинга для вывода дискретных сигналов (проникновение, неисправность, пожар) от системы охранно-пожарной сигнализации и контроллера электростанции (для удаленного мониторинга и управления электростанцией) расположен в отсеке оператора.

Дополнительно контейнер оборудован двумя электрическими конвекторами мощностью 1500 Вт, обеспечивающими в холодное время года поддержание температуры воздуха внутри отсеков контейнера в пределах 15-25°С.

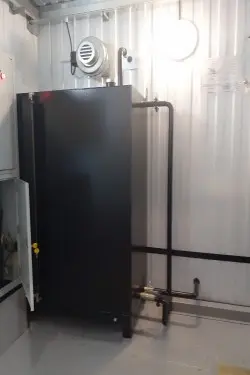

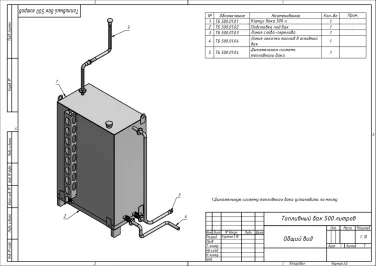

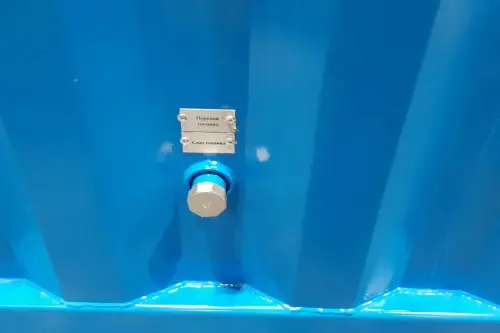

Топливная система станции состоит из топливной системы собственно ДГУ (встроенный топливный бак 350 литров) и дополнительного топливного бака объемом 500 литров с автоматической системой подачи топлива.

Строительно-монтажные работы, выполненные на объекте:

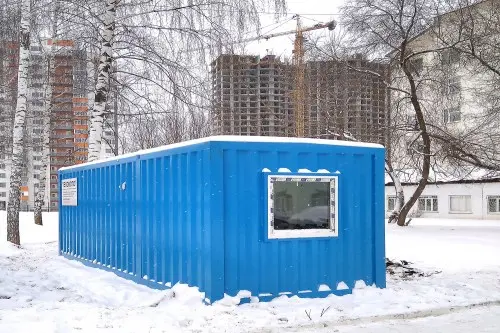

Контейнер установлен на фундамент из железобетонных плит. В соответствии с проектной документацией были выполнены земляные работы по устройству основания фундамента ДЭС, в том числе установка железобетонных плит и крепление их между собой.

Дизель-генераторная установка предназначена для резерва нескольких потребителей медучреждения: родильного дома №2 и отделения стационара БУЗ УР «ГКБ № 4 МЗ УР». Для подключения ДЭС к потребителям были выполнены следующие работы:

  • прокладка кабельных линий 0,4 кВ в траншее от ДЭС до точки разделения траншеи, и далее до городской клинической больницы №4 и до роддома №2, с последующим восстановлением асфальтно-бетонного покрытия;
  • укладка кабелей скрытой проводки резервного (аварийного) электроснабжения родильного дома №2;

  • укладка кабелей резервного (аварийного) электроснабжения детского корпуса (стационара);

  • монтаж установленного оборудования, подключение кабелей и восстановление отделки.

Все работы выполнены и соответствуют требованиям ПУЭ

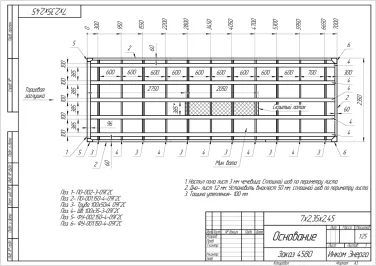

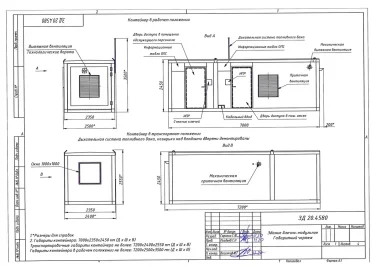

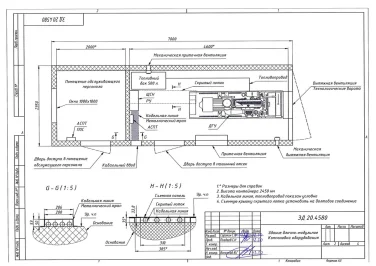

Чертежи оборудования - во вкладках ниже.

Закажите расчет бюджета аналогичного проекта - напишите нам запрос на

Направим на ваш объект инженера для бесплатного предпроектного осмотра, подберем оборудование, составим смету
