ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур»

Общая мощность	800 кВт
Госзаказ	Документация по госзакупке
Заказчик	Госкорпорация «Росатом»
Фото
Решение	В 2023 году ООО «Техэкспо» поставило ДГУ 100, 200 и 250 кВт для резервного энергоснабжения сооружений гражданской обороны на 600 и 1200 укрываемых, и здания защищенного пункта управления противоаварийными действиями Энергоблока №1 АЭС «Руппур».

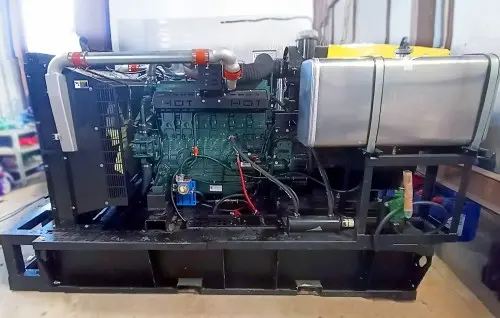

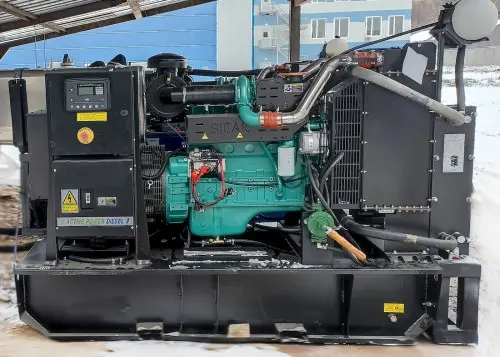

• ТЭ.100С-Т400-3Р мощность 100 кВт c двигателем Cummins и встроенным в раму топливным баком: 200 л
• ТЭ.200С-Т400-3Р мощность 200 кВт с двигателем Doosan и встроенным в раму топливным баком: 400 л

Открытые ДЭС первой степени автоматизации находятся в режиме ожидания в состоянии полной технической готовности. Два нагрузочных модуля, поставляемые вместе с ДЭС, мощностью по 100 кВт, используются для периодических испытаний (опробований) ДЭС. Нагрузочные модули подключаются автоматически и обеспечивают загрузку ДЭС до 100 % номинальной мощности.

Обе ДГУ с двухконтурной (водо-водяной) системой охлаждения управляются контроллером DeepSea DSE7320 c интерфейсом RS-485 и Ethernet и укомплектованы необходимым для ее работы оборудованием: на каждую ДГУ установлен дополнительный масляный бак объемом 150 л. с системой автоматического долива масла, ручной и электрический топливный насос, подогреватель ОЖ, Силовой шкаф и Щит собственных нужд, комплект кабелей.

Комплектность ДГУ:

• Дизель-генераторная установка
• Силовой шкаф

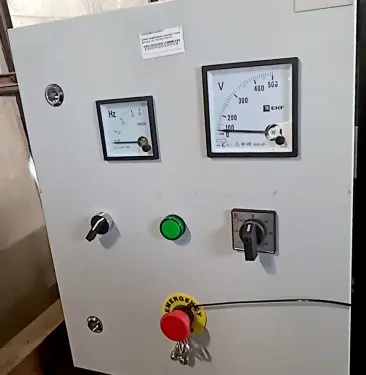

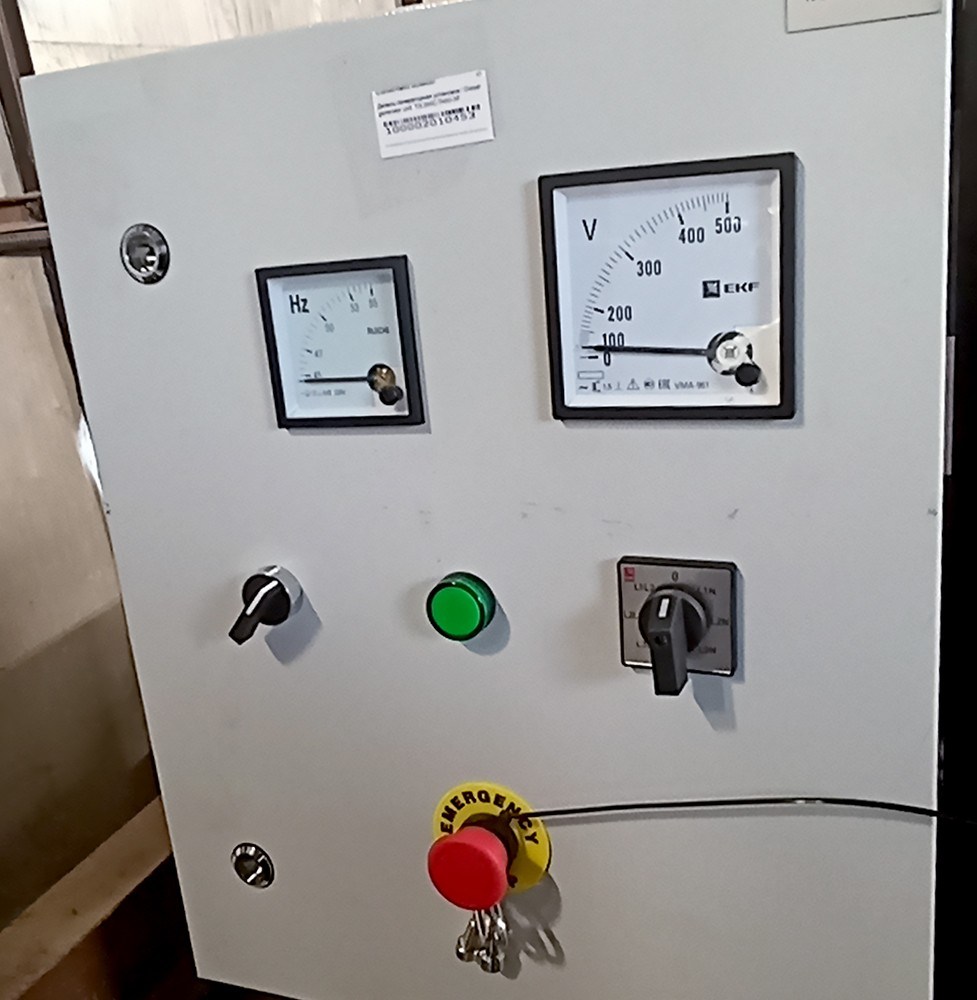

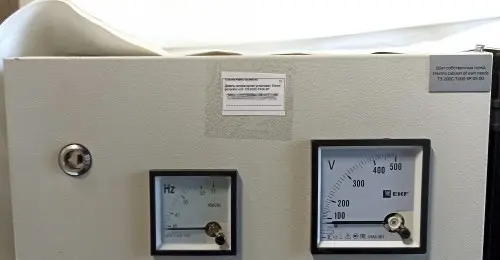

• Щит собственных нужд с функцией автоматического управления пополнением топлива из внешней топливной емкости в расходный топливный бак ДГУ
• Кабель ВВГнгLS 5х120 с концевыми муфтами для подключения к нагрузочному модулю
• Комплект стартерных аккумуляторных батарей (АКБ)
• Промышленный глушитель
• Сильфонный компенсатор
• Нагрузочный модуль мощностью 100 кВт с кабелем для подключения

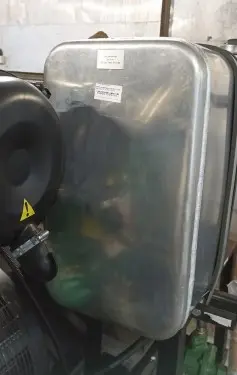

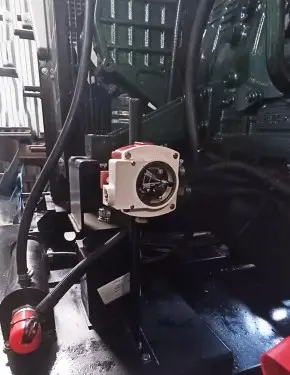

• Бак масляный дополнительный на каждую из ДГУ напольного исполнения с системой автоматического долива масла емкостью 150 л.
• Ручной насос для откачки масла, соединенный с картером краном слива и шлангом из рукава МБС длиной 5 метров.
• Ручной насос для откачки ОЖ, соединенный с краном слива ОЖ и шлангом из рукава МБС длиной 5 метров.
• Ручной и электрический топливный насос на каждую из ДГУ
• Пластинчатый теплообменник для отвода тепла двигателя
• Подогреватель ОЖ внутреннего контура
• Панель управления DeepSea DSE7320 c интерфейсом RS-485 и Ethernet.

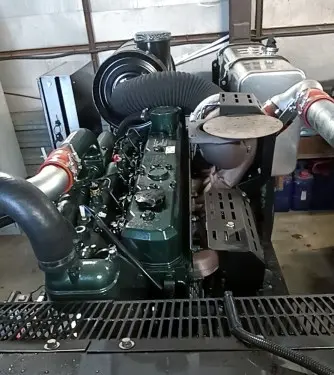

• Две ДГУ ТЭ.250С-Т400-3Р мощностью 250 кВт третьей степени автоматизации с двигателем Doosan и генератором тока Mecc Alte работают в параллельном режиме и обеспечивают резервным энергоснабжением здание защищенного пункта управления противоаварийными действиями на АЭС «Руппур». Распределение активных и реактивных нагрузок между параллельно работающими ДГУ осуществляется автоматически.

В объем поставки входят шкаф параллельной работы ДГУ (один на 2 ДГУ) напольного исполнения, номинальным током не менее 1000А, кабели от шкафа управления до ДГУ и дистанционного пульта управления, от ДГУ до дистанционного пульта управления, от устройства параллельной работы до шкафов управления ДГУ и РУ-0,4 кВ.  Для каждой ДГУ предусмотрен выносной пульт управления на базе контроллера DeepSea DSE8610, теплообменник серии NT, установленный на изготовленную раму с системой трубопроводов, расширительный бачок, установленный на внутреннем контуре, датчик аварийного уровня антифриза. На каждую ДГУ установлен дополнительный масляный бак объемом 150 л с системой автоматического долива масла, ручной и электрический топливный насос, подогреватель ОЖ, Силовой шкаф и Щит собственных нужд.

Комплектация ТЭ.250С-Т400-3Р:

• Выносной пульт управления для каждой ДГУ на базе контроллера DeepSea
• Кабель для подключения выносного пульта управления КИПЭВ 4х2х0,75 (витая пара) длиной 100 метров
• Силовой шкаф
• Шкаф параллельной работы ДГУ (один на 2 ДГУ)
• Щит собственных нужд с функцией автоматического управления пополнением топлива из внешней топливной емкости в расходный топливный бак ДГУ
• Кабель ВВГнгLS 2*(5х120) с концевыми муфтами для подключения ДГУ 1 и 2 к Шкафу параллельной работы длиной 15 метров
• Кабель ВВГнгLS 4*(5х120) с концевыми муфтами для подключения РУ-0,4  к Шкафу параллельной работы длиной 35 метров
• Комплект стартерных аккумуляторных батарей
• Площадка под АКБ с транспортными креплениями
• Промышленный глушитель
• Сильфонный компенсатор

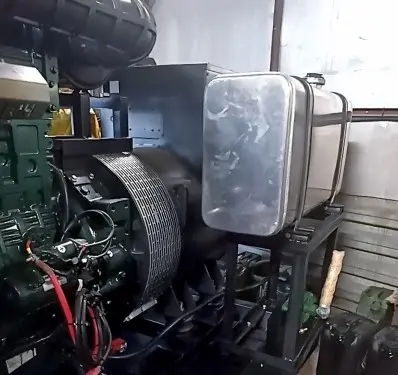

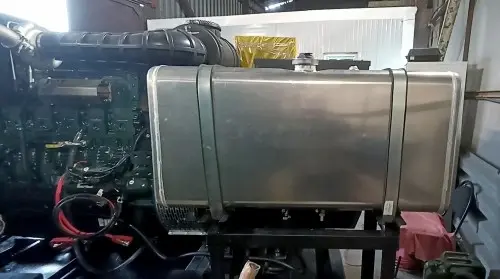

• Бак топливный расходный, емкостью 400 л, встроенный в раму ДГУ
• Автоматическая система топливо подкачки топлива из внешней емкости
• Бак масляный (дополнительный) на каждую из ДГУ напольного исполнения с системой автоматического долива масла емкостью 150 л.
• Комплект соединительных шлангов из рукава МБС с системой крепления для системы долива масла
• Ручной насос для откачки масла, соединенный с картером краном слива и шлангом из рукава МБС длиной 5 метров
• Ручной насос для откачки ОЖ, соединенный с краном слива ОЖ и шлангом из рукава МБС длиной 5 метров
• Ручной и электрический топливный насос на каждую из ДГУ
• Пластинчатый теплообменник для отвода тепла двигателя
• Подогреватель ОЖ внутреннего контура

• Фотогалерея

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 1 из 11

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 2 из 11

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 3 из 11

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 4 из 11

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 5 из 11

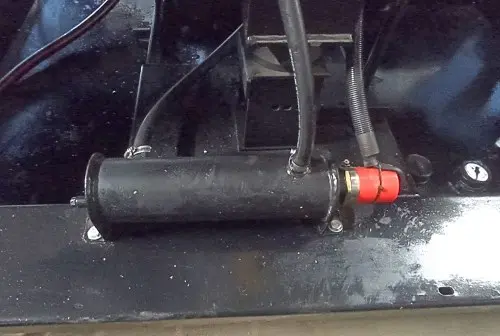

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 6 из 11

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 7 из 11

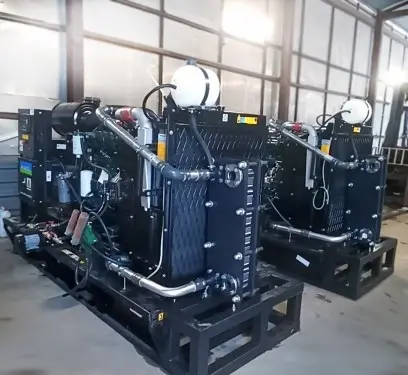

ДГУ 100 кВт, 200 кВт и 250 кВт с нагрузочным модулем для сооружений Энергоблока №1 АЭС «Руппур» – фото 8 из 11
