«Техэкспо Инжиниринг» предлагает промышленную DC-платформу для стендовых испытаний аппаратуры постоянного тока

От питания объекта до отчёта испытаний

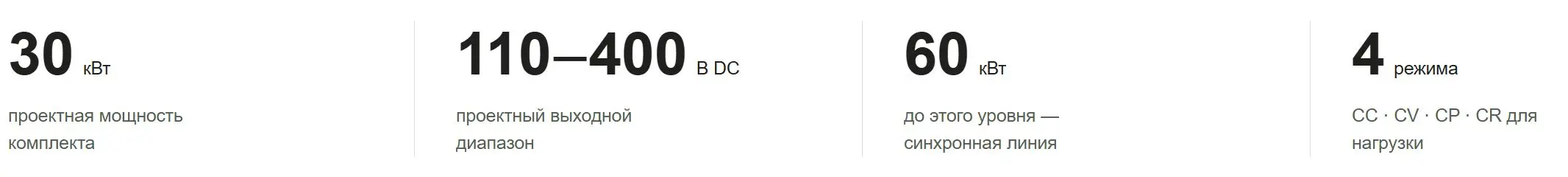

ИКС-30 — комплектная аппаратно-программная платформа для питания и испытаний аппаратуры постоянного тока в условиях, требующих имитации DC-сети, управляемых переходных процессов и регистрации параметров испытания. Один комплект имеет расчетную выходную мощность 30 кВт и включает вторую стойку нагрузки 30 кВт, сервер управления, PLC, HMI, измерительные модули, выносные проводные датчики и кабельные связи, АРМ оператора.

Каждая из стоек формирует напряжение 110–400 В DC, поддерживает ограничения по току и мощности, удаленный Sense либо эквивалентный контроль напряжения у нагрузки, а также программируемые режимы стабилизации напряжения, тока и мощности.

Параметры приведены по проектному даташиту. Рабочая область, состав поставки и подтверждённые характеристики фиксируются в согласованной спецификации и документации изделия.

Платформа предусматривает скачкообразное изменение напряжения, провалы, пропадание 80 мс, пульсации, воздействия полюс–корпус и импульсные коммутационные перенапряжения. Конкретные сочетания воздействий, фронты, длительности и допустимая нагрузка должны фиксироваться в ПМИ.

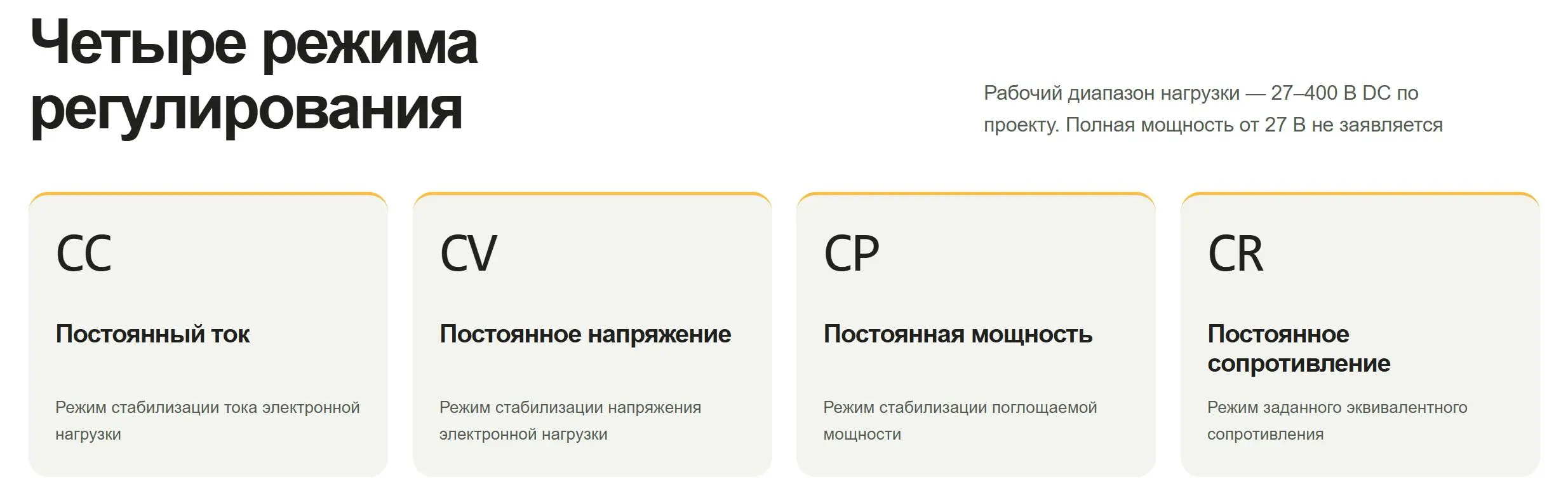

Электронная нагрузка ИКС-30 рассчитана на 30 кВт, диапазон 27–400 В DC и ток не ниже 300 А. Она работает в режимах CC, CV, CP и CR, передает U/I/P/T, состояние защит, аварии и события профиля на сервер соответствующего комплекта. Два ИКС-30 могут объединяться в синхронную линию до 60 кВт через комплект силовых и информационных связей. Два комплекта допускают четыре автономные линии по 30 кВт либо две независимые линии до 60 кВт каждая.

Платформа не только подает напряжение, но и воспроизводит условия. Проект предусматривает скачкообразное изменение напряжения в согласованном поддиапазоне. Временные параметры и допустимая нагрузка фиксируются в методике. Пользователь получает в качестве результата регистрацию напряжения, тока, мощности, температуры, событий и защит — с привязкой к времени и режиму испытания.

Возможности ИКС-30

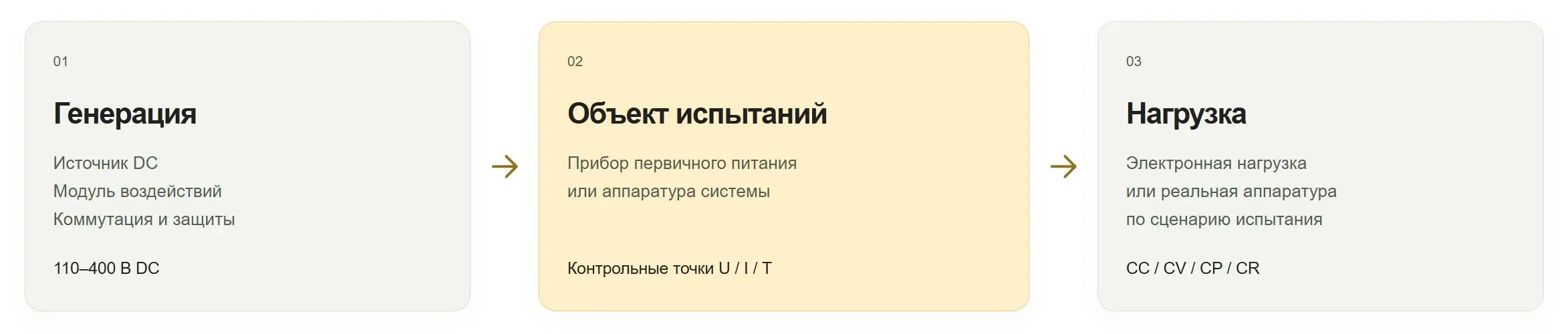

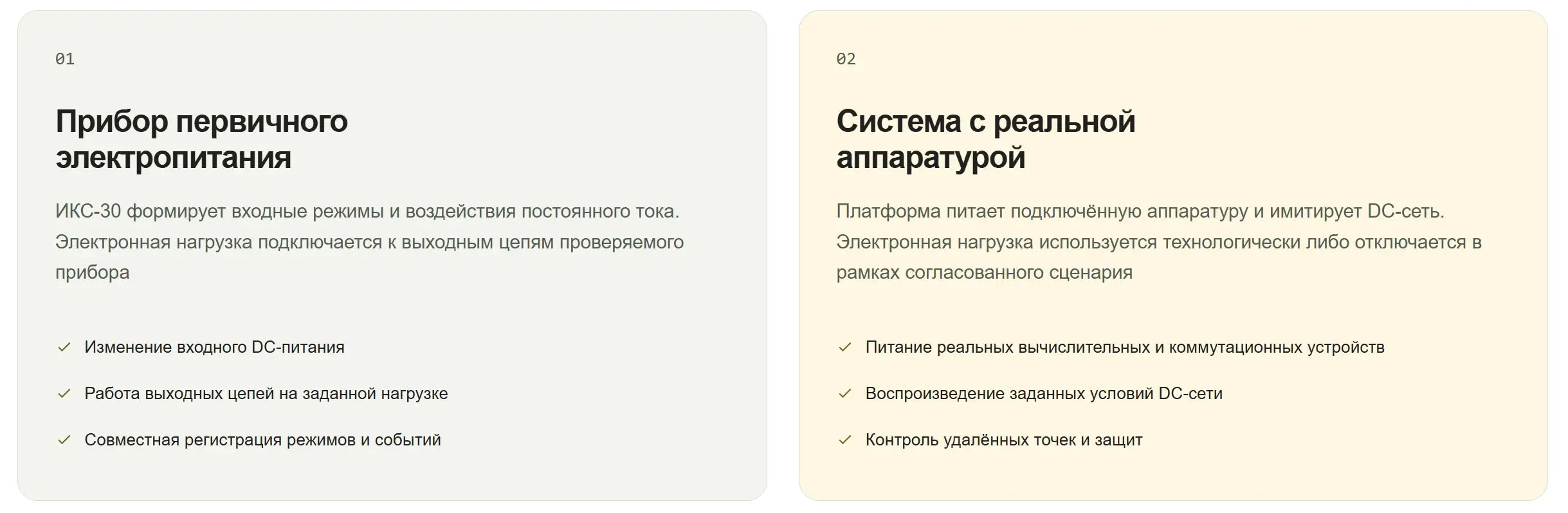

Платформа решает две задачи, что определяет разную роль нагрузки. Роль электронной нагрузки определяется объектом проверки. Она не заменяет реальную аппаратуру во всех сценариях:

Контроль осуществляется в стойке и рядом с объектом. Предусмотрены встроенный уровень контроля и выносные проводные датчики в контрольных точках системы, нагрузки и кабельных трасс.

Напряжение: Выход комплекта, удалённая точка, падение на кабеле

Ток: Выход комплекта, синхронная линия, пусковые процессы

Температура: Шины, кабели, контакторы, элементы нагрузки

Состояния: Крышки, контакторы, аварийный останов и готовность защит

Приёмка требует измерительных средств нужного статуса. Каждый канал получает согласованный метрологический статус.

Характеристики

«Техэкспо Инжиниринг» предоставляет все параметры платформы с условиями применения.

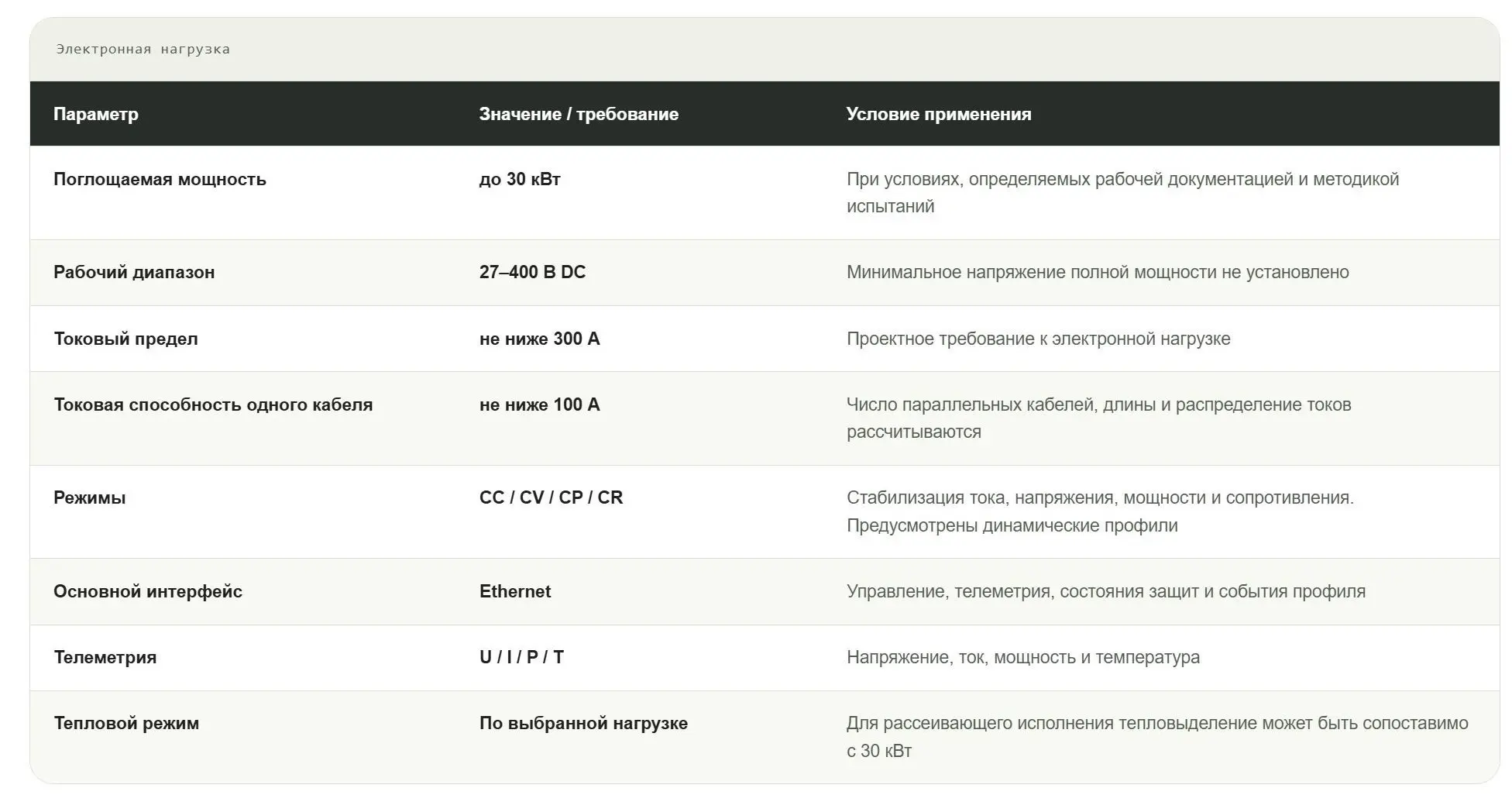

 Основные характеристики платформы:

Все характеристики ИКС-30 подробно изложены в проектном даташите.

Комплектация

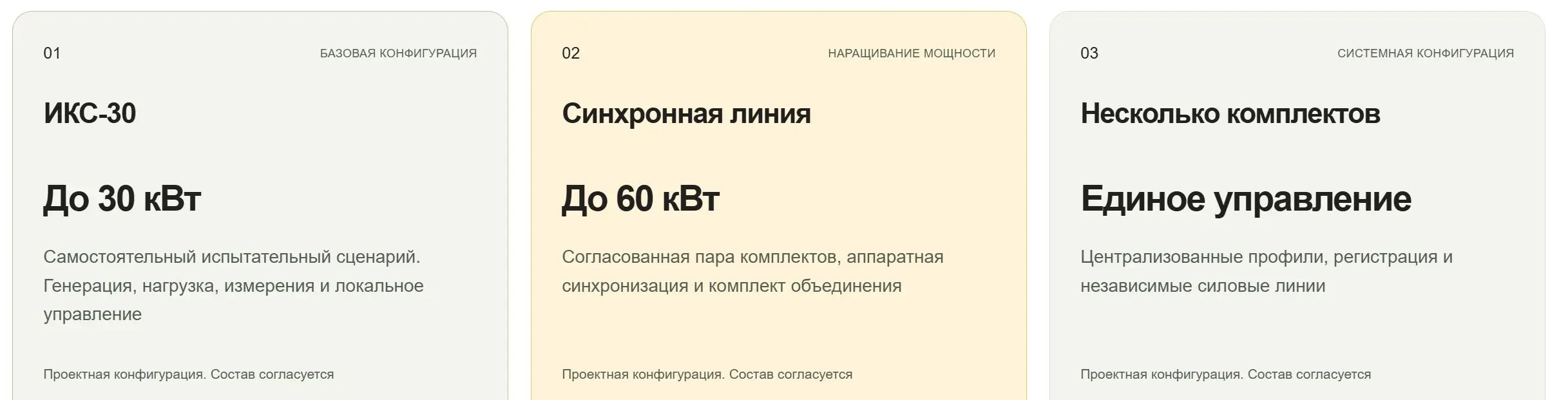

Платформа предлагает самостоятельный, парный и централизованный сценарии. Точные количества в поставке подлежат согласованию на этапе выбора комплектации:

Условия запуска профиля:

• готовность источника, электронной нагрузки и DC-коммутации;

• исправность датчиков, измерительных каналов и аппаратной синхронизации;

• закрытые защитные крышки и исправная цепь E-Stop;

• готовность разрядных цепей, контакторов и системы охлаждения;

• совпадение уставок и разрешений для парной линии;

• подтверждение оператора для режимов повышенного риска.

Как заказать?

Соберите технический запрос: выберите и укажите исходные условия — конфигурацию, объект испытаний, диапазон напряжения, основное воздействие, продумайте дополнительные условия при необходимости (длины кабелей, число каналов, ограничения площадки, без персональных и закрытых данных). Или заполните форму заявки ниже, и наши менеджеры свяжутся с вами в ближайшее время.
