Требования к надежности электроснабжения прописаны в п.1.2.18 ПУЭ 7 (Правила устройства электроустановок в седьмой редакции) и разделяются на три категории в зависимости от важности объекта и технологического процесса. Категория определяется на этапе проектирования электроснабжения объекта - за основу принимается технологическая часть проекта и нормативная документация.
К первой категории электроснабжения относятся наиболее важные потребители, перерыв в электроснабжении которых может привести к несчастным случаям, крупным авариям, нанесению большого материального ущерба по причине выхода из строя целых комплексов оборудования, взаимосвязанных систем. К таким потребителям относятся:
Потребители данной категории должны питаться от двух независимых источников питания — двух линий электропередач, питающихся от отдельных силовых трансформаторов. Важные потребители могут иметь третий независимый источник питания для большей надежности. Перерыв в электроснабжении потребителей первой категории разрешается только лишь на время автоматического включения резервного источника питания.
В качестве резервного источника электроснабжения может выступать линия электрической сети, ИБП или дизельная электростанция.
К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций или подстанций при одновременном соблюдении следующих двух условий:
Время перерыва электроснабжения минимально и обусловлено временем срабатывания автоматической системой переключения, и не должно превышать норматив 0,5-0,7 сек.

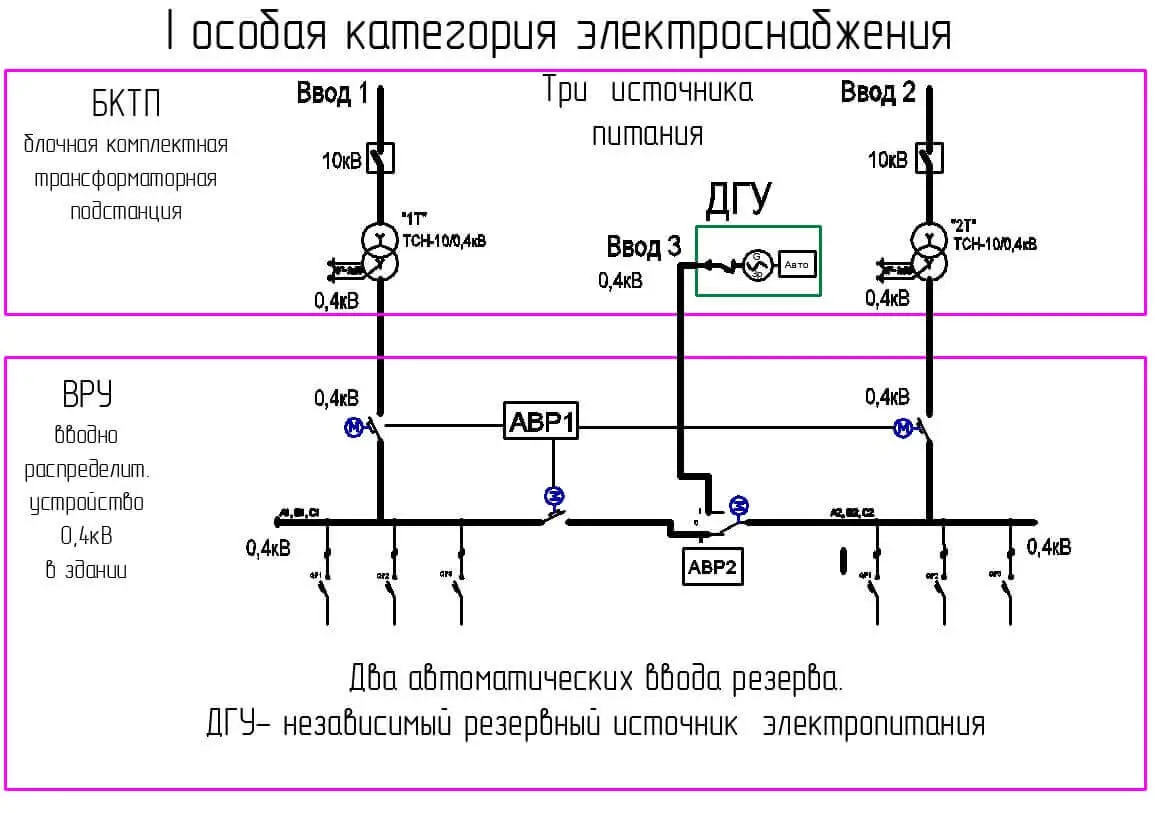

Особая группа категории электроснабжения — выделяется из состава электроприемников первой категории, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров. Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.
В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), ИБП или дизельная электростанция.
Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.
Для 1 категории мы рекомендуем использовать 2 сетевых ввода и дизельную электростанцию. Для определения мощности ДЭС, необходимой для резервирования ваших нагрузок, мы готовы бесплатно направить к вам нашего инженера.

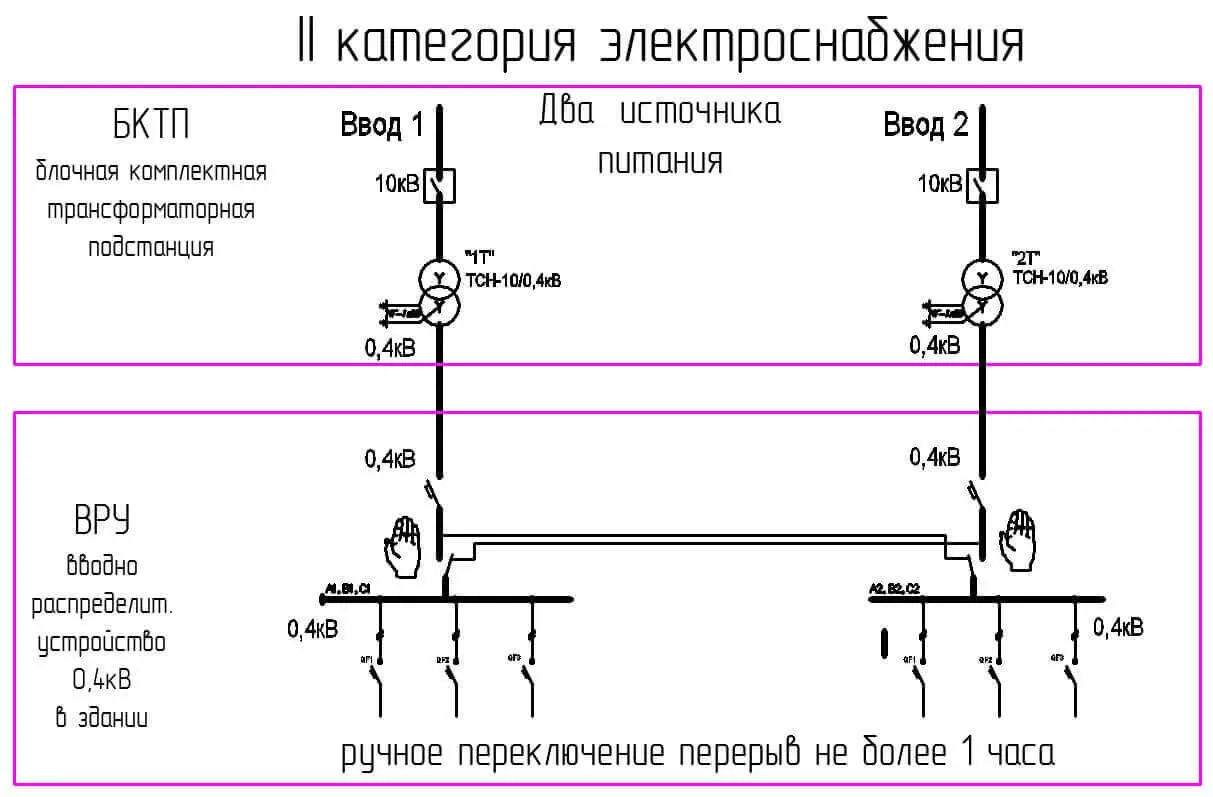

Ко второй категории снабжения относятся потребители, при отключении питания которых, останавливается работа важных городских систем, на производстве возникает массовый брак продукции, есть риск выхода из строя крупных взаимосвязанных систем, циклов производства.
Помимо предприятий, ко второй категории электроснабжения относятся:
Вторая категория электроснабжения предусматривает питание потребителей от двух независимых источников. Отличие от первой заключается в том, что перерыв в подаче электроэнергии допускается по ПУЭ-7 до двух часов. Это время обусловлено работой ремонтной бригады. Она должна оперативно выехать и произвести переключение с одного источника на другой.
Все работы выполняются вручную. Таким образом, время переключения электроэнергии зависит от действия оперативного дежурного или выездной аварийной бригады. В качестве резервного питания применяют дизельные электростанции. Их целесообразно использовать там, где имеется большое количество людей. Например, для детского сада, храма, для школы, театра, гостиницы.
Для 2 категории мы рекомендуем использовать 1 сетевой ввод и дизельную электростанцию.
При этом ДЭС должна находиться в режиме постоянной готовности («горячий резерв»), рекомендуемая степень автоматизации– третья. Для повышения надёжности системы электроснабжения с использованием резервной ДЭС во время переключения на резерв рекомендуем дополнительно использовать источники бесперебойного питания (ИБП) типа online.

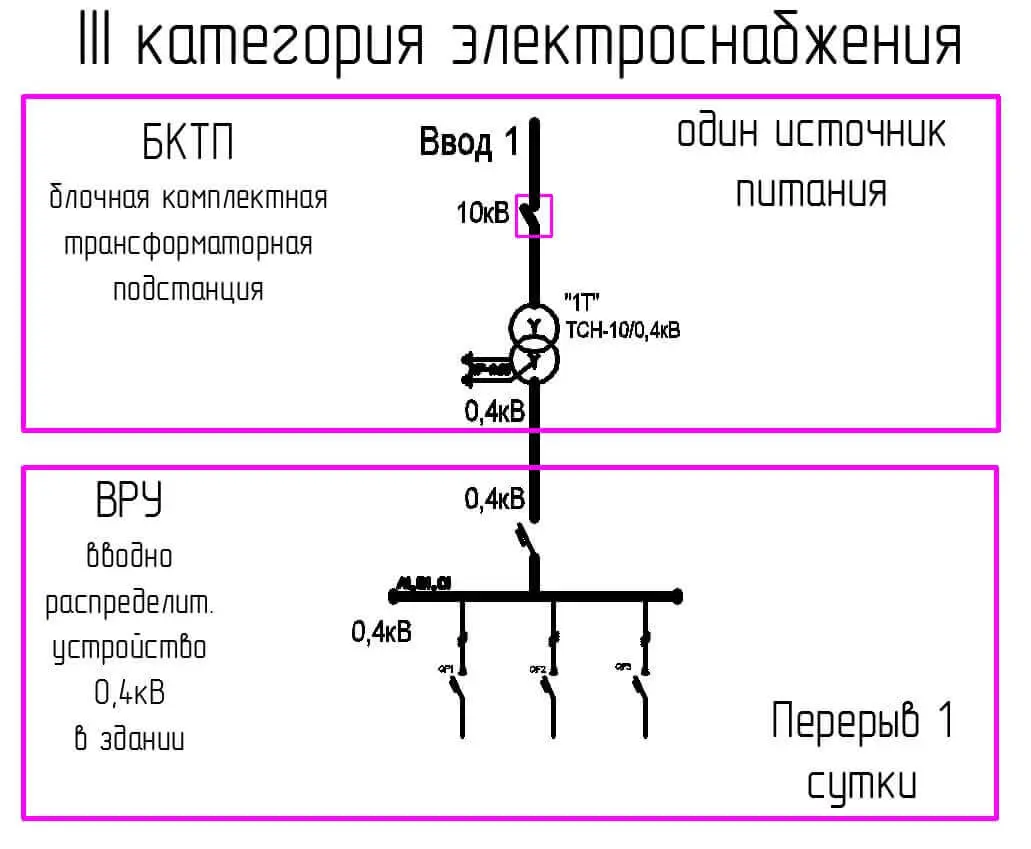

Третья категория электроснабжения потребителей
Третья категория электроснабжения потребителей включает в себя всех оставшихся потребителей, которые не вошли в первые две категории. Это населенные пункты, городские учреждения, системы, перерыв в электроснабжении которых не влечет за собой последствий. Также к данной категории относят многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы. Потребители третьей категории получают питание от одного источника питания. Перерыв в электроснабжении потребителей данной категории, как правило, не более суток — на время выполнения аварийно-восстановительных работ.
Для I и II категорий надежности допустимое число часов отключения в год и сроки восстановления энергоснабжения определяются сторонами в зависимости от конкретных параметров схемы электроснабжения, наличия резервных источников питания и особенностей технологического процесса потребителя, но не могут быть более соответствующих величин, предусмотренных для III категории надежности, для которой допустимое число часов отключения в год составляет 72 ч (но не более 24 ч подряд, включая срок восстановления энергоснабжения).
Здания и сооружения | Степень обеспечения надежности электроснабжения |
Жилые дома: | |
противопожарные устройства (пожарные насосы, системы подпора воздуха, дымоудаления, пожарной сигнализации и оповещения о пожаре), лифты, аварийное освещение, огни светового ограждения | I |
Комплекс остальных электроприемников: | |
жилые дома с электроплитами (кроме 1-8-квартирных домов) | II |
дома 1-8-квартирные с электроплитами | III |
дома св. 5 этажей с плитами на газовом и твердом топливе | II |
дома до 5 этажей с плитами на газовом и твердом топливе | III |
на участках садоводческих товариществ | III |
Общежития общей вместимостью, чел.: | |
до 50 | III |
св. 50 | II |
Отдельно стоящие и встроенные центральные тепловые пункты (ЦТП), индивидуальные тепловые пункты (ИТП) многоквартирных жилых домов | I |
Здания учреждений управления, проектных и конструкторских организаций, научно-исследовательских институтов: | |
электроприемники противопожарных устройств, охранной сигнализации и лифтов | I |
Комплекс остальных электроприемников: | |
здания с количеством работающих св. 2000 чел. назависимо от этажности, здания высотой более 16 этажей, а также здания учреждений областного, городского и районного значения с количеством работающих св. 50 чел. | I |
здания с количеством работающих св. 50 чел., а также здания областного, городского и районного значения до 50 чел. | II |
здания с количеством работающих до 50 чел. | III |
Здания лечебно-профилактических учреждений*: | |
электроприемники операционных и родильных блоков, отделений анестезиологии, реанимации и интенсивной терапии, кабинетов лапароскопии, бронхоскопии и ангиографии, противопожарных устройств и охранной сигнализации, эвакуационного освещения и больничных лифтов | I |
комплекс остальных электроприемников | II |
Учреждения финансирования, кредитования и государственного страхования: |
|
федерального и республиканского подчинения: | |
электроприемники противопожарных устройств, охранной сигнализации, лифтов | I |
комплекс остальных электроприемников | II |
комплекс электроприемников учреждений краевого, областного, городского и районного подчинения | II |
Библиотеки и архивы: | |
электроприемники противопожарных устройств, охранной сигнализации зданий с фондом св. 1000 тыс. ед. хранения | I |
комплекс остальных электроприемников | II |
комплекс электроприемников зданий с фондом, тыс. ед. хранения: | |
св. 100 до 1000 | II |
до 100 | III |
Учреждения образования, воспитания и подготовки кадров: | |
электроприемники противопожарных устройств и охранной сигнализации | I |
комплекс остальных электроприемников | II |
Предприятия торговли**: | |
электроприемники противопожарных устройств и охранной сигнализации, лифтов универсамов, торговых центров и магазинов | I |
комплекс остальных электроприемников | II |
Предприятия общественного питания**: | |
электроприемники противопожарных устройств и охранной сигнализации | I |
комплекс остальных электроприемников | II |
Предприятия бытового обслуживания: | |
комплекс электроприемников салонов-парикмахерских с количеством рабочих мест св. 15, ателье и комбинатов бытового обслуживания с количеством рабочих мест св. 50, прачечных и химчисток производительностью св. 500 кг белья в смену, бань с числом мест св. 100 | II |
то же, парикмахерских с количеством рабочих мест до 15, ателье и комбинатов бытового обслуживания с количеством рабочих мест до 50, прачечных и химчисток производительностью до 500 кг белья в смену, мастерских по ремонту обуви, металлоизделий, часов, фотоателье, бань и саун с числом мест до 100 | III |
Гостиницы, дома отдыха, пансионаты и турбазы: | |
электроприемники противопожарных устройств, охранной сигнализации и лифтов | I |
комплекс остальных электроприемников | II |
Музеи и выставки: | |
комплекс электроприемников музеев и выставок федерального значения | I |
музеи и выставки республиканского, краевого и областного значения: | |
электроприемники противопожарных устройств, охранной сигнализации | I |
комплекс остальных электроприемников | II |
комплекс электроприемников музеев и выставок местного значения и краеведческих музеев | III |
* Для электроприемников ряда медицинских помещений, например операционных, реанимационных (интенсивная терапия), палат для недоношенных детей, может потребоваться третий независимый источник. Необходимость третьего независимого источника определяется заданием на проектирование в зависимости от типа применяемого медицинского оборудования. | |
** Для временных сооружений, выполняемых в соответствии с 7.12 ПУЭ, а также встроенных помещений площадью до 100 м - III категория электроснабжения. | |
Примечания | |
1 Схемы питания противопожарных устройств и лифтов, предназначенных для перевозки пожарных подразделений, должны выполняться в соответствии с требованиями 7.8-7.10 настоящего Свода правил, независимо от их категории надежности. | |
2 В комплекс электроприемников жилых домов входят электроприемники квартир, освещение общедомовых помещений, лифты, хозяйственные насосы и др. В комплекс электроприемников общественных зданий входят все электрические устройства, которыми оборудуется здание или группа помещений. | |
3 Категория электроснабжения может быть повышена по заданию заказчика. |
5.2 В зданиях, относящихся к III категории по надежности электроснабжения, питающихся по одной линии, резервное питание устройств охранной и пожарной сигнализации следует осуществлять от автономных источников.
5.3 Питание силовых электроприемников и освещения рекомендуется осуществлять от общих трансформаторов.
5.4 В общественных зданиях разрешается размещать встроенные и пристроенные трансформаторные подстанции (ТП), в том числе комплектные трансформаторные подстанции (КТП), при условии соблюдения требований ПУЭ, соответствующих санитарных и противопожарных норм, требований настоящего Свода правил.
В жилых зданиях размещение встроенных и пристроенных подстанций разрешается только с использованием сухих или заполненных негорючим экологически безопасным жидким диэлектриком трансформаторов и при условии соблюдения требований санитарных норм по уровням звукового давления, вибрации, воздействию электрических и магнитных полей вне помещений подстанции.
В спальных корпусах различных учреждений, в школьных и других учебных заведениях сооружение встроенных и пристроенных подстанций не допускается.
5.5 Главные распределительные щиты (ГРЩ) при применении встроенных ТП должны размещаться, как правило, в смежном с трансформаторами помещении.
5.6 Для встроенных ТП, КТП и закрытых распределительных устройств (ЗРУ) напряжением до 10 кВ в дополнение к требованиям 4.2 ПУЭ необходимо предусматривать следующее:
не размещать их под помещениями с мокрыми технологическими процессами, под душевыми, ванными и уборными;
выполнять надежную гидроизоляцию над помещениями ТП, КТП и ЗРУ, исключающую возможность проникания влаги в случае аварии систем отопления, водоснабжения и канализации;
полы камер трансформаторов и ЗРУ напряжением до и выше 1000 В со стороны входов должны быть выше полов примыкающих помещений не менее чем на 10 см. Если вход в ТП предусмотрен снаружи здания, отметка пола помещения ТП должна быть выше отметки земли не менее чем на 30 см. При расстоянии от пола подстанции до пола примыкающих помещений или земли более 40 см для входа следует предусматривать ступени;
устраивать дороги для подъезда автотранспорта к месту расположения подстанции.
5.7 Компоновка и размещение ТП должны предусматривать возможность круглосуточного беспрепятственного доступа в нее персонала эксплуатирующей организации.

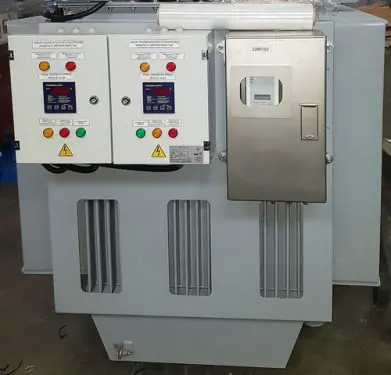

5.8 На встроенных ТП и КТП следует устанавливать не более двух масляных или заполненных негорючим экологически безопасным жидким диэлектриком трансформаторов мощностью до 1000 кВ·А каждый. Число сухих трансформаторов не ограничивается, а мощность каждого из них св. 1000 кВ·А не рекомендуется.
5.9 Подстанции с масляными трансформаторами, как правило, должны размещаться на первом этаже или в цокольной части здания (выше уровня планировочной отметки земли). Двери камер трансформаторов должны располагаться на одном из фасадов здания.
5.10 Подстанции с сухими трансформаторами допускается размещать в подвалах при условии:
соблюдения требований 5.9 настоящего Свода правил;
исключения возможности их затопления грунтовыми и паводковыми водами, а также при авариях систем водоснабжения, отопления и канализации;
обеспечения подъема трансформаторов на поверхность земли с помощью передвижных или стационарных механизмов и устройств;
что расстояние между наружными стенами и стенами подстанции должно быть, как правило, не менее 800 мм. Допускается уменьшение этого расстояния до 200 мм, если обеспечивается требуемая вентиляция пространства между стенами.
При наличии технико-экономических обоснований допускается установка подстанций на верхних этажах здания, если обеспечивается возможность транспортировки трансформаторов. В этом случае отделения помещения подстанции от наружных стен не требуется.
5.11 В ТП, как правило, следует устанавливать силовые трансформаторы с глухозаземленной нейтралью со схемами соединения обмоток "звезда-зигзаг" при мощности до 250 кВ·А и "треугольник-звезда" при мощности 400 кВ·А и более.
5.12 Для включения и отключения намагничивающего тока силовых трансформаторов допускается использовать трехполюсные разъединители.
5.13 Место установки устройства АВР (централизованно на вводах в здание или децентрализованно у электроприемников I категории по надежности электроснабжения) выбирается в проекте в зависимости от их взаимного расположения, условий эксплуатации и способов прокладки питающих линий до удаленных электроприемников.
При наличии АВР на стороне низшего напряжения встроенной ТП установка его на ГРЩ, расположенном в смежном с ТП помещении, не требуется.
В случае, когда электроприемники 1-й категории не могут быть запитаны от двух независимых источников, должно быть осуществлено технологическое резервирование, включаемое автоматически.

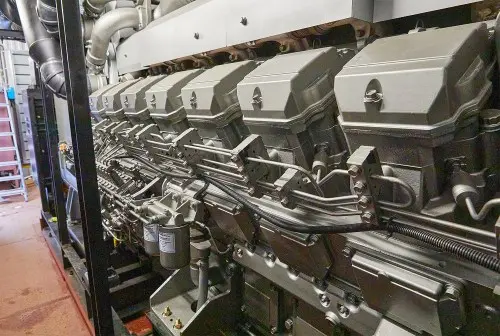

Часто производители хитрят и мощность указывают в кВА, и притом не номинальную, а резервную (на ней ДГУ может работать не более не более 500 часов в год). Все дизель-генераторные установки имеет два значения мощности: PRP, Prime Power (основная мощность) и LTP, Limited Time Power (резервная мощность, ограниченная по времени). Важно учитывать: ДГУ должна работать в постоянном режиме с нагрузкой не менее 40% и не более 80% своей номинальной мощности. Если ДГУ нужна вам на объектах, где есть насосы, роторы, лебедки – то надо заложить высокие пусковые токи (в 5-7 раз выше потребляемой мощности).
