Как выбрать ИБП и ДГУ для больницы, клиники, перинатального центра

Система бесперебойного гарантированного электроснабжения для медицинских учреждений предполагает использование источника бесперебойного питания (ИБП) и дизельного генератора (ДГУ). Учреждения здравоохранения относятся к I категории надежности электроснабжения: это системы жизнеобеспечения в палатах реанимации, аппараты искусственной вентиляции легких, операционные лампы, операционные столы, наркозно-дыхательные аппараты, кислородные станции, инкубаторы, кабинеты физиопроцедур.

Что важно сделать при выборе ДГУ для медицинского учреждения:

1. Подготовить проектную документацию для системы гарантированного электроснабжения и предусмотреть АВР (автоматический ввод резерва) с участием ИБП и дизельного генератора.
2. Подсчитать нагрузку от всех потребителей с запасом по мощности по пусковым токам и по допустимой нагрузке на ДГУ (не более 80% от ее номинальной мощности). Важно учесть пусковые токи медицинских аппаратов с компрессорами или электродвигателями. Подробнее о том, как считать пусковые токи и выбирать ИБП
3. Использовать ИБП двойного преобразования (online), т.к. они обеспечивают правильную синусоиду при работе от сети и от аккумуляторных батарей, переключаются АКБ и обратно без разрыва.
4. Для снижения шума во время работы ДГУ - размещать дизельный генератор в контейнере с дополнительным критическим глушителем и со специальными маркизами.
5. Обеспечить для ДГУ 2  (автозапуск) или 3 степень автоматизации (автоматическое пополнение топливного и масляного баков). В зависимости от требований к автономной работе ДГУ и габаритов контейнера возможно размещение топливных баков объемом до 12 000 л.
6. Предусмотреть строительные работы по подготовке фундамента для ДГУ, прокладке кабельной трассы, организации заземления  и электромонтажные работы с  настройкой АВР и пусконаладкой ДГУ.
7. Для энергоснабжения крупных объектов (например, несколько корпусов зданий) выгодно организовать параллельную работу нескольких дизель-генераторов (например, три ДГУ номинальной мощностью по 1000 кВт каждая) с помощью специальной панели управления и АВР.

Модели и цены на ДГУ по мощности:

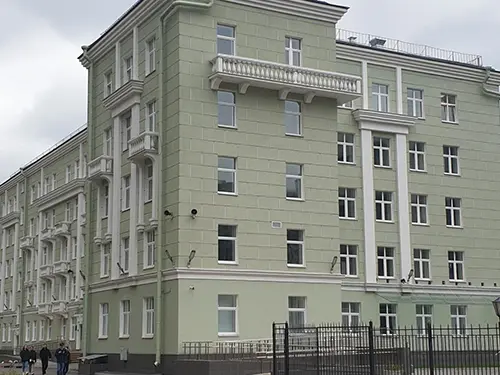

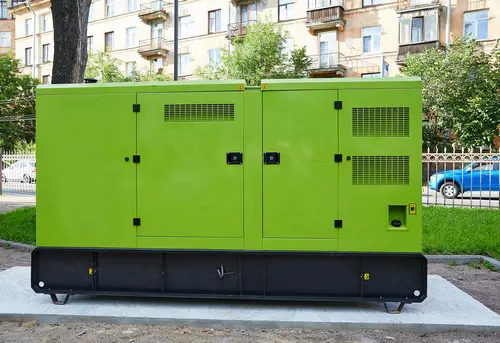

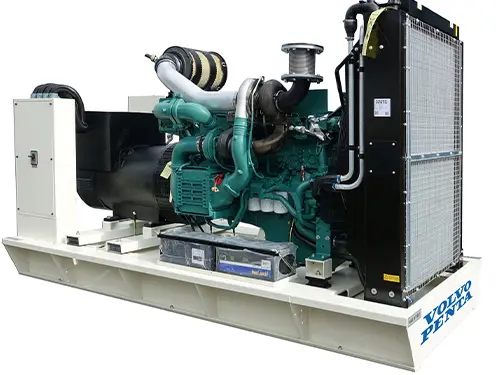

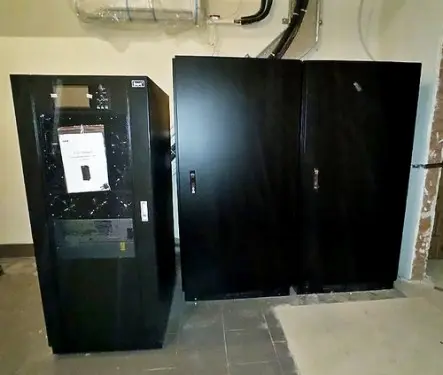

Наши выполненные проекты поставки ДГУ для медицинских учреждений:

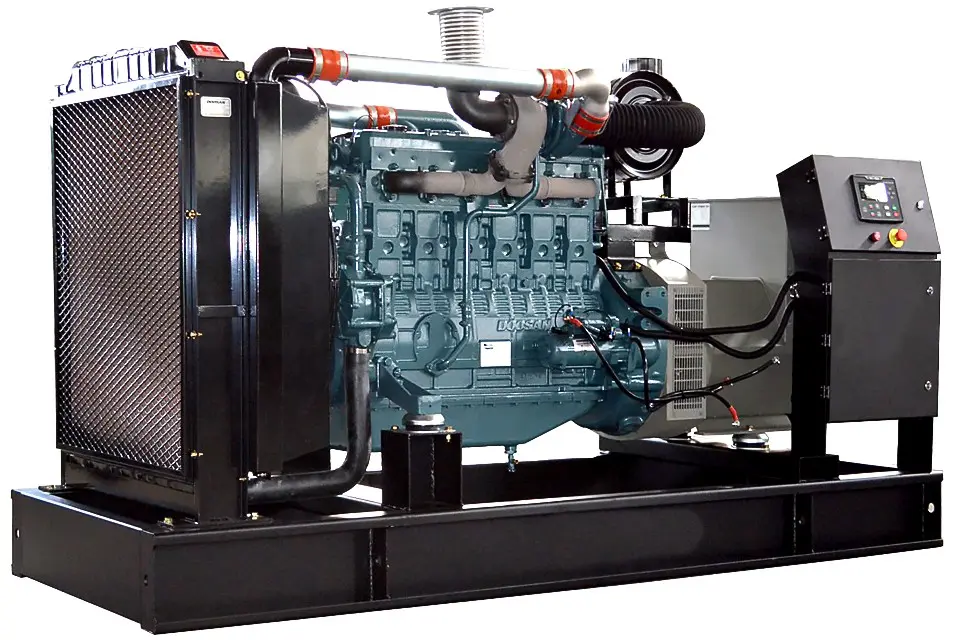

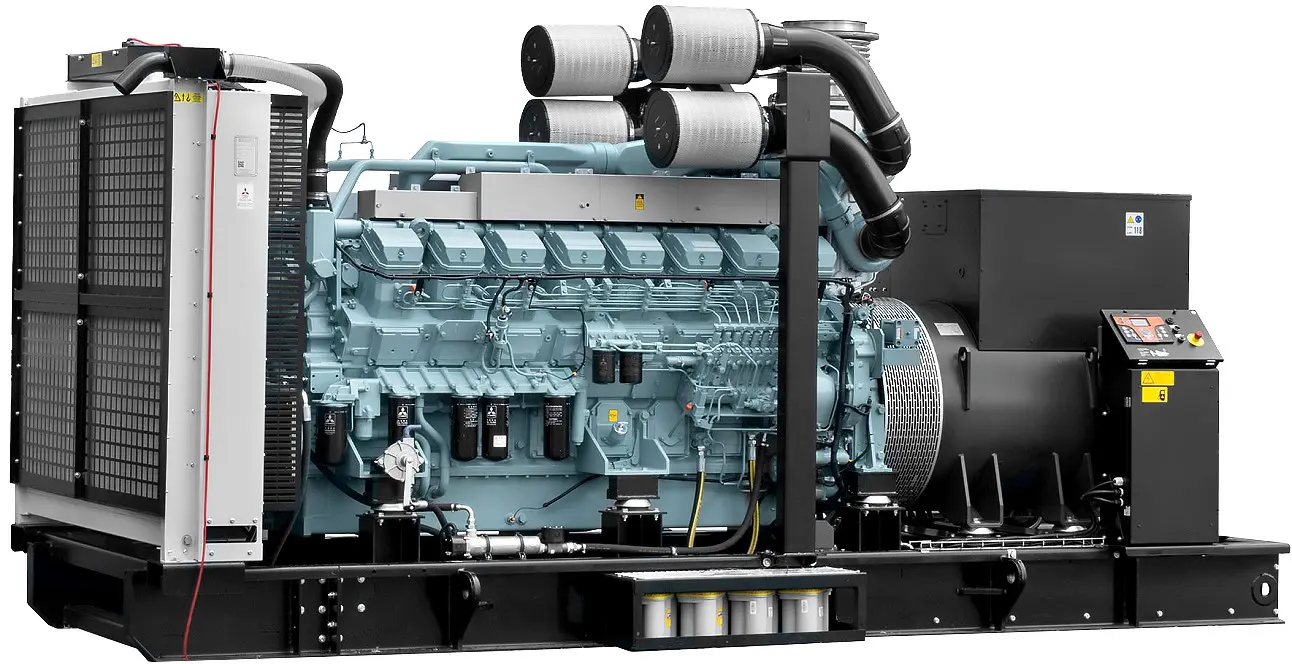

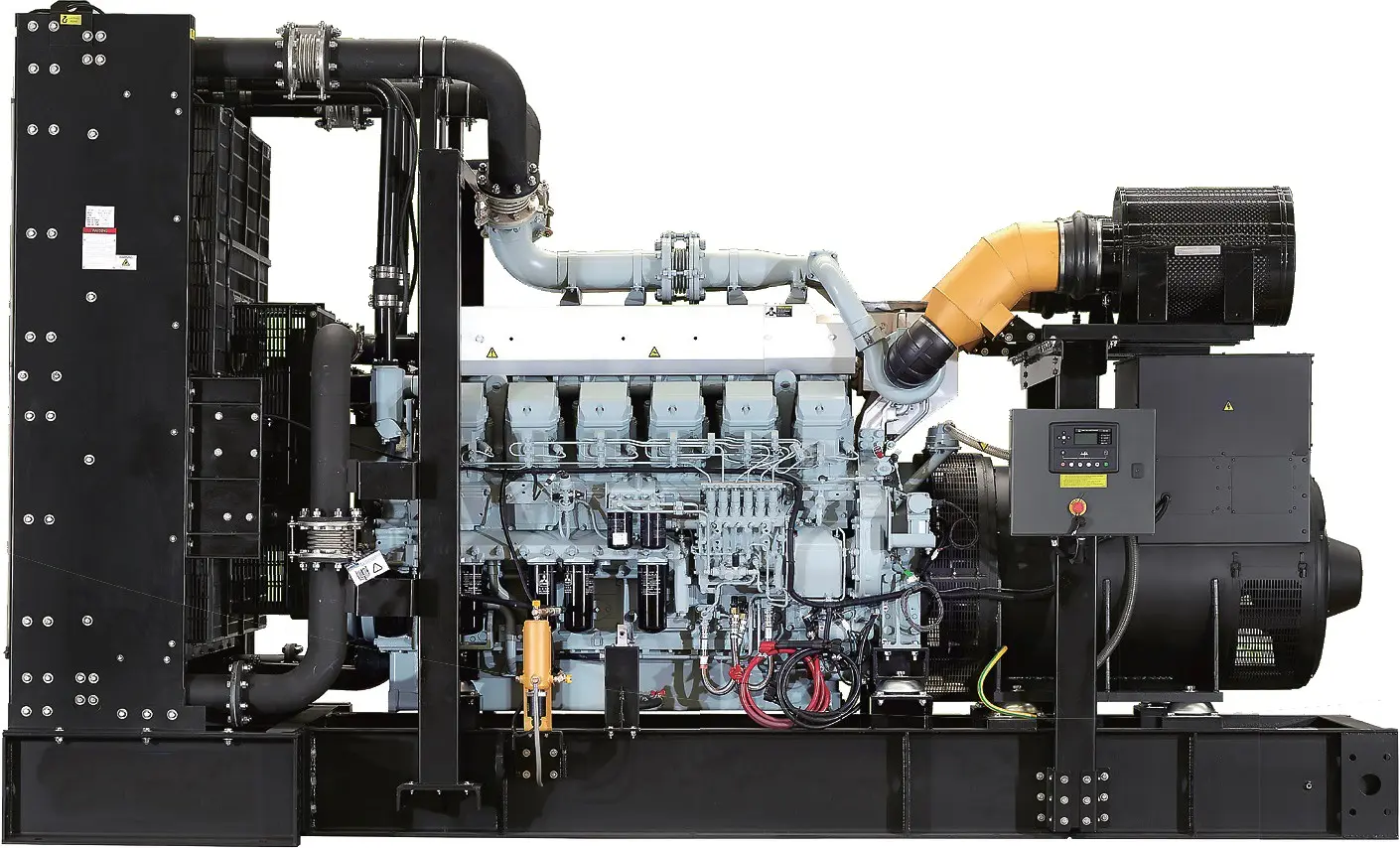

Рекомендуемые модели дизельных электростанций для больниц и перинатальных центров

Примеры энергокомплексов с чертежами и проектной документацией

Наше производство контейнеров для дизельных генераторов

Производство контейнеров и ДГУ Техэкспо – фото 1 из 30

Производство контейнеров и ДГУ Техэкспо – фото 2 из 30

Производство контейнеров и ДГУ Техэкспо – фото 3 из 30

Производство контейнеров и ДГУ Техэкспо – фото 4 из 30

Производство контейнеров и ДГУ Техэкспо – фото 5 из 30

Производство контейнеров и ДГУ Техэкспо – фото 6 из 30

Производство контейнеров и ДГУ Техэкспо – фото 7 из 30

Производство контейнеров и ДГУ Техэкспо – фото 8 из 30

Производство контейнеров и ДГУ Техэкспо – фото 9 из 30

Производство контейнеров и ДГУ Техэкспо – фото 10 из 30

Производство контейнеров и ДГУ Техэкспо – фото 11 из 30

Производство контейнеров и ДГУ Техэкспо – фото 12 из 30

Производство контейнеров и ДГУ Техэкспо – фото 13 из 30

Производство контейнеров и ДГУ Техэкспо – фото 14 из 30

Производство контейнеров и ДГУ Техэкспо – фото 15 из 30

Производство контейнеров и ДГУ Техэкспо – фото 16 из 30

Производство контейнеров и ДГУ Техэкспо – фото 17 из 30

Производство контейнеров и ДГУ Техэкспо – фото 18 из 30

Производство контейнеров и ДГУ Техэкспо – фото 19 из 30

Производство контейнеров и ДГУ Техэкспо – фото 20 из 30

Производство контейнеров и ДГУ Техэкспо – фото 21 из 30

Производство контейнеров и ДГУ Техэкспо – фото 22 из 30

Производство контейнеров и ДГУ Техэкспо – фото 23 из 30

Производство контейнеров и ДГУ Техэкспо – фото 24 из 30

Производство контейнеров и ДГУ Техэкспо – фото 25 из 30

Производство контейнеров и ДГУ Техэкспо – фото 26 из 30

Производство контейнеров и ДГУ Техэкспо – фото 27 из 30

Производство контейнеров и ДГУ Техэкспо – фото 28 из 30

Производство контейнеров и ДГУ Техэкспо – фото 29 из 30

Производство контейнеров и ДГУ Техэкспо – фото 30 из 30

Техническая спецификация контейнера типа Север для дизельного генератора:

Наша компания осуществляет пакетирование (установку) оборудования в контейнеры собственного производства, т.е пакетирование.  В состав контейнерной ДЭС входят:

• контейнер (блок-модуль) для размещения и термоизоляции оборудования;
• система освещения (рабочее, аварийное, ремонтное);
• система отопления и вентиляции с обогревателями и воздушными клапанами (сами изготавливаем УВК);
• система газовыхлопа в специальной гильзе из высокотемпературной термоизоляции;
• система топливоснабжения с дополнительным баком, насосом топливоподкачки для увеличения времени автономной работы ДЭС;
• шкаф ЩСН, управляющий всеми системами;
• ОПС (охранно-пожарная сигнализация) и система автоматического пожаротушения.

Комплектация контейнеров для дизельных электростанций 1-2 МВт

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 1 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 2 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 3 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 4 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 5 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 6 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 7 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 8 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 9 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 10 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 11 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 12 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 13 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 14 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 15 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 16 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 17 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 18 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 19 из 20

Комплектация контейнеров для дизельных электростанций 1-2 МВт – фото 20 из 20

Корпус контейнера обеспечивает прочность, сохранность и транспортировку; снизу покрыт сплошным листом 1,2 мм. Наружная обшивка выполнена из профилированных листов стали толщиной 1,5 мм. Конструкция контейнера обеспечивает отсутствие изморози на внутренних поверхностях при закрытой двери и работающей системе отопления контейнера.

Контейнер имеет негорючую теплоизоляцию и рассчитан для работы в диапазоне температур окружающего воздуха от t = - 40 до +40 град.С. Пол цельносварной, из рифленой стали толщиной 4 мм, приварен к металлическому основанию контейнера и прерывистым швом - к поперечным балкам контейнера. Пол обеспечивает слив технических жидкостей в специальные лотки со сливными отверстиями.

Фотогалерея контейнеров производства Техэкспо для ДГУ мощностью 1 - 2 МВт

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 1 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 2 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 3 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 4 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 5 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 6 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 7 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 8 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 9 из 10

Контейнеры для дизельных электростанций 1 - 2 МВт – фото 10 из 10

По ТЗ изготовим силовой шкаф (ШС), шкаф АВР, систему дистанционного мониторинга и управления, дополнительный топливный бак объемом до 15000 л.

Электроснабжение:

• Защита от поражения электрическим током и предотвращение пожаров вследствие протекания токов утечки;
• Заземляющие и нулевые защитные проводники имеют отличительную окраску;
• Монтаж электрооборудования выполняется в соответствии с требованиями ГОСТ 23274-84, ГОСТ 12.1.019-79, щит собственных нужд, кабельные лотки с кабелями собственных нужд ДГУ и систем контейнера, внутренняя магистраль заземления и главная заземляющая шина (ГЗШ); предусмотрена защита от вторичных проявлений молнии, помех и перенапряжений в соответствии с требованиями ПУЭ.

Освещение:

• Рабочее освещение 220 В;
• Аварийное освещение от аккумуляторных батарей ДГУ.

Отопление и вентиляция:

• Воздушные клапаны с электрическими приводами.
• Электроконвекторы.
• Термостаты.
• Система обеспечивает подачу воздуха для работы электроагрегата.
• Управление отопительными приборами обеспечивается термостатами.
• Электроконвекторы обеспечивают поддержание температуры воздуха не ниже + 10°С.

Пожарно-охранная сигнализация и автоматическое порошковое пожаротушение:

• Охранные и пожарные извещатели.
• Устройства звуковой и световой сигнализации о пожаре.
• Устройства, обеспечивающие электропитание установки.
• Шлейфы сигнализации, электрические цепи питания.
• Устройства пожаротушения.
