Система параллельной работы дизельных электростанций (синхронизация)

Параллельная работа ДЭС - выработка электроэнергии двумя или более (до 32) электростанциями на общую нагрузку, которая распределяется пропорционально их номинальным мощностям. Для высоковольтных ДЭС необходима панель управления, поддерживающая режим параллельной работы, а для ДЭС с напряжением 0,4 кВ – также автомат защиты генератора с мотор-приводом.

Преимущества параллельной работы дизельных электростанций:

• Гарантированный запуск в случае аварии сети даже при не запуске одной из электростанций;
• Возможность наращивания мощности за счёт ввода в эксплуатацию новых электростанций;
• Оптимизация циклов сброса - наброса нагрузки на каждый дизель-генератор путём применения предварительно заданных правил приема и снятия нагрузки.

Пример проекта организации параллели из трех ДГУ для Ростелекома:

Дизельные электростанции, предназначенные для параллельной работы, оснащаются контроллером ComAp - InteliCompact NT MINT с блоком iAVR, который обеспечивает работу до 32 генераторных установок в параллель и выполняет деление нагрузки и оптимизацию количества работающих генераторных установок в режиме параллельной работы: Скачать руководство оператора ComAp

• Автоматическая синхронизация при включении в параллель и автоматический прием нагрузки при параллельной работе ДЭС между собой;
• Автоматическое, пропорциональное распределение активной нагрузки между ДЭС различной мощности с точностью 10% номинальной мощности меньшего по мощности агрегата;
• Автоматическая поддержка номинальной частоты вращения и выходного напряжения генераторов во всем диапазоне нагрузок;
• Плавная разгрузка ДГУ при выходе из параллельной работы.

Скачать ТКП на 3 ДГУ Cummins 800 кВт в параллели>>>

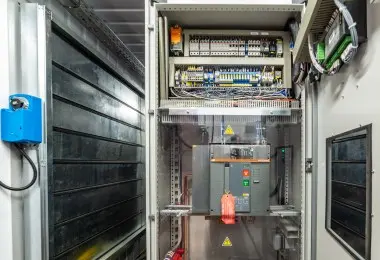

Система параллельной работы дизельных электростанций (синхронизация) – фото 1 из 5

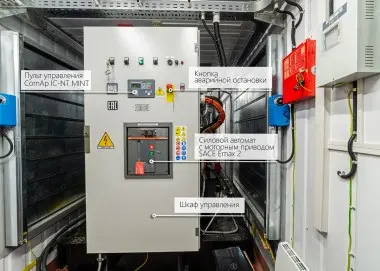

Система параллельной работы дизельных электростанций (синхронизация) – фото 2 из 5

Система параллельной работы дизельных электростанций (синхронизация) – фото 3 из 5

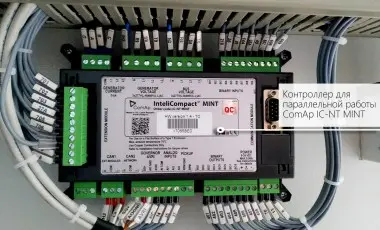

Система параллельной работы дизельных электростанций (синхронизация) – фото 4 из 5

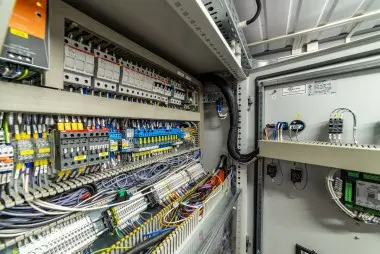

Система параллельной работы дизельных электростанций (синхронизация) – фото 5 из 5

Варианты организации параллельной системы генераторов:

Резервный источник: параллель с сетью кратковременная. При отказе основной сети происходит автозапуск ДГУ. Отключается автоматический выключатель сети (АВС). Включается автоматический выключатель генератора (АВГ) ДГУ. Нагрузка питается от работающего ДГУ. После восстановления основной сети, пульт управления ДГУ проверяет параметры сетевого напряжения на соответствие норме.

Параллель с сетью длительная. Одиночная ДГУ с автоматическим запуском работает параллельно с основной сетью и применяется при ограниченной мощности основной сети. При превышении мощности, потребляемой от сети, производится автоматический запуск ДГУ. При снижении мощности нагрузки (мощности сети достаточно для нормальной работы нагрузки, ДГУ не нужен) постепенно выходной ток ДГУ снижается до 0.

Резервный источник без параллели  с сетью. При отказе основной сети происходит отключение автоматического выключателя АВС сети в АВР и автоматический запуск всех ДГУ. По мере синхронизации ДГУ друг с другом включаются автоматические выключатели АВГ1, АВГ2 ДГУ. Если потребляемая мощность нагрузки может быть обеспечена меньшим количеством ДГУ, то происходит автоматическая разгрузка ДГУ, выключение его автоматического выключателя АВГ, охлаждение и останов. При увеличении мощности, потребляемой нагрузкой, производится автоматический запуск ДГУ, его синхронизация с группой, замыкание его автоматического выключателя АВГ и подключение к нагрузке. При восстановлении сети в АВР выключается автоматический выключатель ОАВГ и включается АВС, нагрузка переходит на питание от сети.

Наращивание мощности, длительная параллель с сетью. ДГУ с автоматическим запуском работают в резерве с основной сетью в качестве дополнительного или основного источника электроэнергии (экспорт мощности). При отказе основной сети или недостатке мощности с блока контроля сети происходит автозапуск всех ДГУ, и они работают параллельно с сетью.

ДГУ как основной источник электроэнергии (сеть отсутствует). В ручном режиме (с панели управления) производится запуск всех ДГУ. При необходимости происходит отключение одного или более ДГУ. Останов всех ДГУ производится снятием команды «СТАРТ/СТОП», при этом ОАВГ выключает нагрузку.

Примеры систем резервного электроснабжения на базе параллельно работающих дизель-генераторов:

• ДГУ, синхронизируемые с сетью;
• ДГУ с управлением мощностью в зависимости от нагрузки;
• Передвижные дизель-генераторы;
• Резервная параллельная система для гарантированного питания потребителей 1 категории надежности.

Видео: запуск ДГУ в параллели
