Закрытые распределительные устройства (ЗРУ) 6-10 кВ

ООО «Техэкспо» производит контейнеры для комплектных распределительных устройств закрытого типа (КРУ) для приема и распределения электроэнергии напряжением 6,3-10,5 кВ. ЗРУ с установленным и смонтированным электротехническим оборудованием подключаются к кабельным (КЛ) или воздушным (ВЛ) линиям. ЗРУ может быть выполнено на базе ячеек КСО или КРУ. В комплекте идут силовой трансформатор, кабельные соединения, ЩСН с АВР (собственное сертифицированное производство), вакуумные выключатели и контакторы, пожарно-охранная сигнализация, системы пожаротушения, вентиляции, освещения, отопления, автоматизированного управления.

Контейнер имеет вторую степень огнестойкости и выпускается по ТУ 25.11.23-001-99672874-2017.

Контейнер цельносварной длиной от 3 до 12 метров, производится из комплектующих собственного производства:

• Стойка несущая угловая из стальной квадрат-трубы 100x50x6 мм, обработанная огнезащитной краской "ОГРАКС-МСК".
• Панель стеновая: с наружной стороны облицована металлическим профилированным листом толщиной 1,5 мм с покрытием из эмали, с утеплителем из минераловатных плит толщиной 100 мм плотностью 30 кг/мЗ, с внутренней стороны облицована металлическим профилированным листом С-10 толщиной 0,5 мм.
• Конструкция кровельная: облицована с наружной стороны металлическим гладким листом толщиной 1,5 мм, с внешним покрытием из эмали, с утеплителем из минераловатных плит, плотностью 90 кг/мЗ, толщиной 100 мм, с внутренней стороны облицована металлическим профилированным листом С-10 толщиной 0,5 мм.

ООО «Техэкспо» рекомендует для размещения оборудования именно цельносварные контейнеры, а не из сэндвич-панелей, т.к. первые гарантируют сохранность конструкции и отсутствие щелей после транспортировки до места размещения.

Закрытые распределительные устройства (ЗРУ) 6-10 кВ

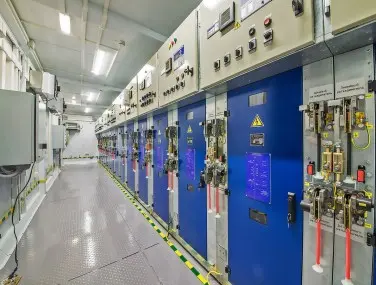

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 1 из 15

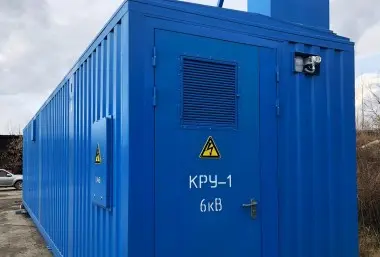

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 2 из 15

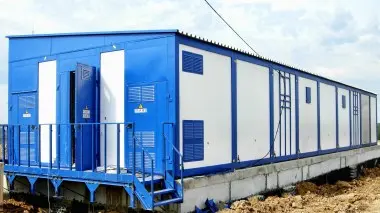

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 3 из 15

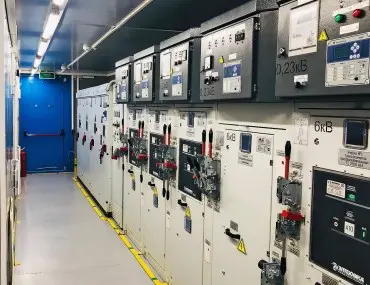

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 4 из 15

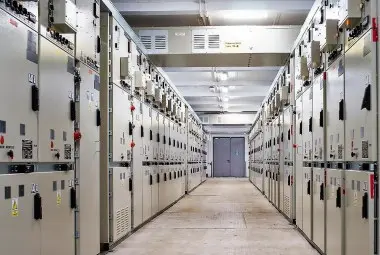

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 5 из 15

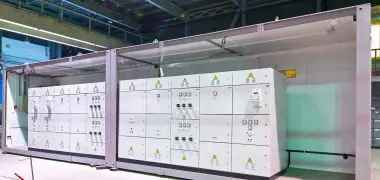

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 6 из 15

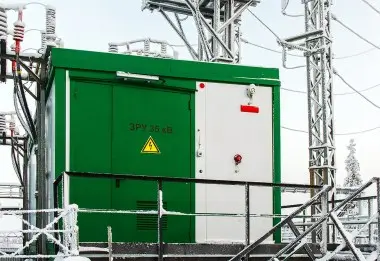

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 7 из 15

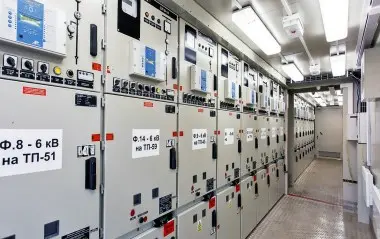

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 8 из 15

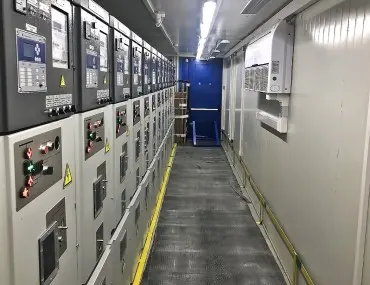

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 9 из 15

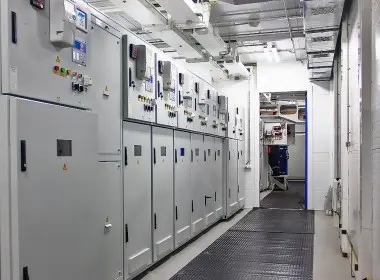

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 10 из 15

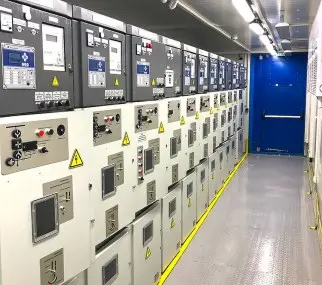

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 11 из 15

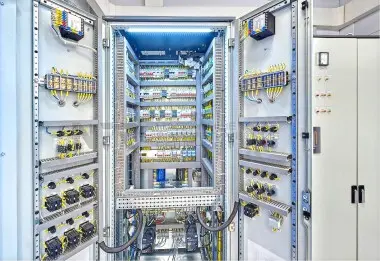

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 12 из 15

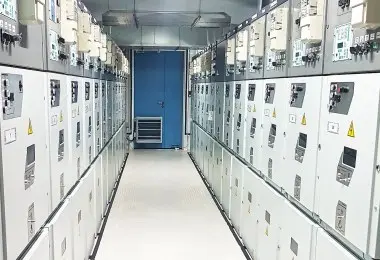

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 13 из 15

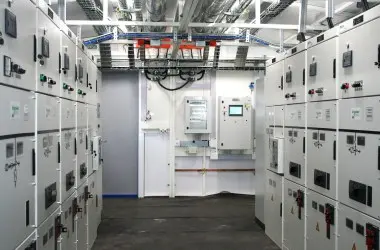

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 14 из 15

Закрытые распределительные устройства (ЗРУ) 6-10 кВ – фото 15 из 15

Контейнеры позволяют также размещать в них общеподстанционные пункты управления (ОПУ) - цепи релейной защиты, низковольтные комплектные устройства, системы высокочастотной связи и телемеханики, автоматику и управление силовыми трансформаторами, секционными выключателями, линиями верхнего напряжения.
