Техническое обслуживание 8 ДГУ Mitsubishi, MTU и Cummins для «Росатома»

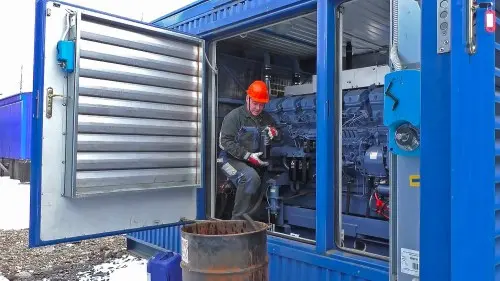

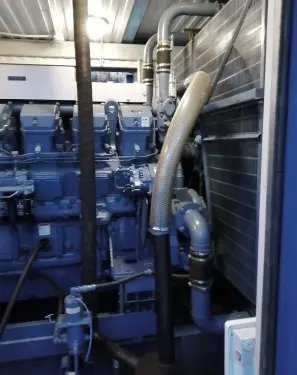

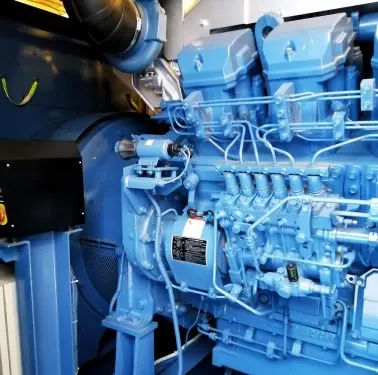

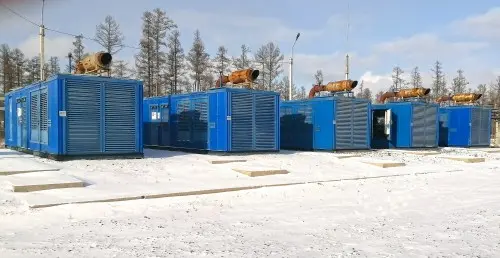

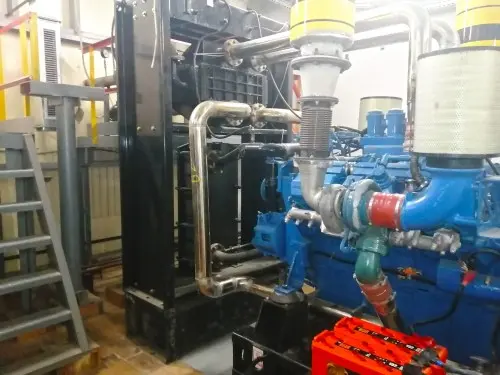

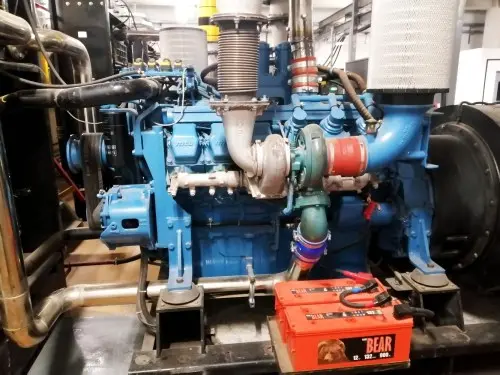

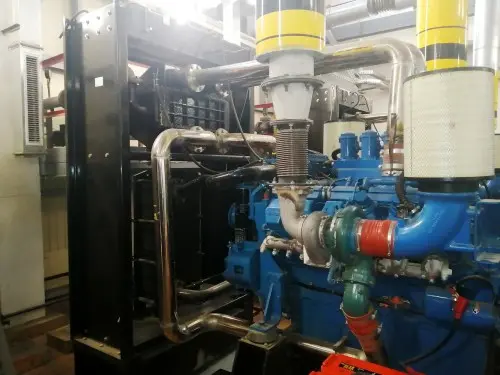

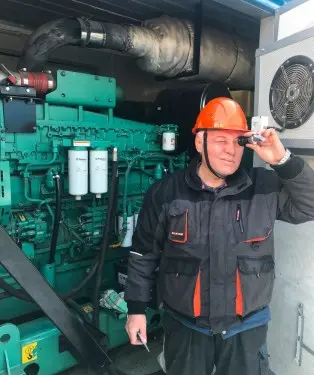

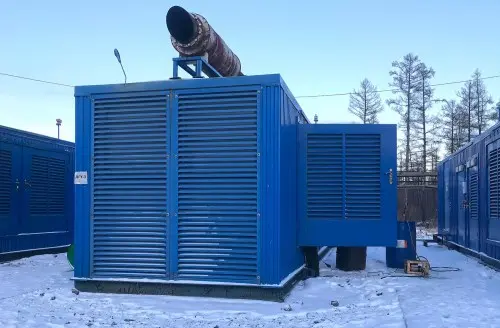

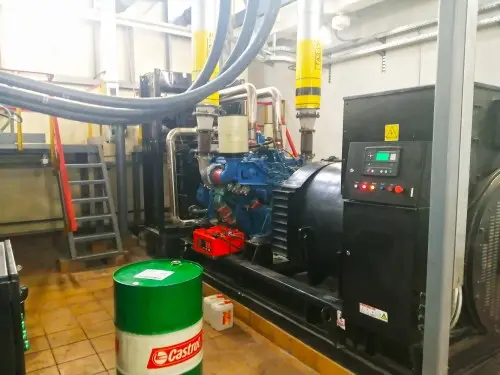

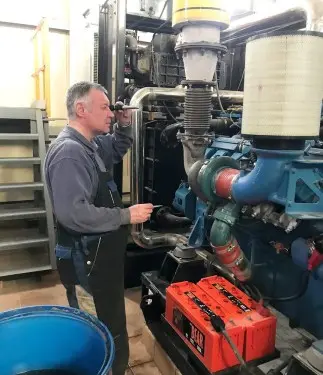

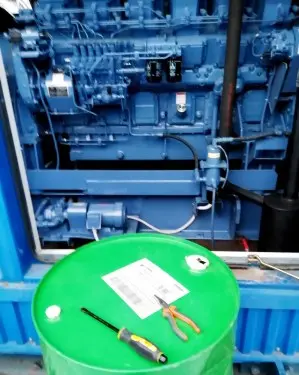

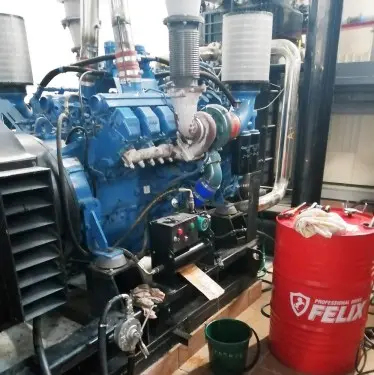

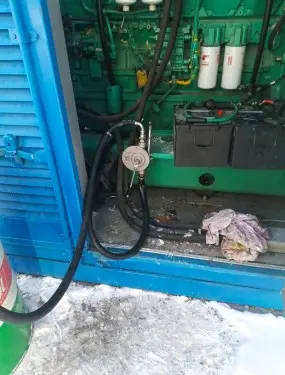

В 2020 г. сервисная служба ООО «Техэкспо» провела техническое обслуживание 8 ДГУ для компании по добыче урана в Сибири (в структуре госкорпорации «Росатом»). Инженеры «Техэкспо» обслуживали 4 ДГУ мощностью 1000 кВт с двигателями Mitsubishi S12R-PTA-S (Япония), 3 ДГУ мощностью 500 кВт на двигателях MTU 12V 1600 G10F (Германия) и 1 ДГУ мощностью 655 кВт на двигателе Cummins QSK23G3 (США). В состав работ входили диагностика, испытания и техническое обслуживание.

Диагностика:

• положения шкива вентилятора и шкива помпы, работоспособности и целостности ступицы вентилятора.
• целостности вентилятора системы охлаждения, ремней вентилятора.
• целостности и работоспособности водяного насоса.
• состояния демпфера на отсутствие биений, целостности и его работоспособности.
• целостности системы охлаждения, целостности шлангов радиатора.

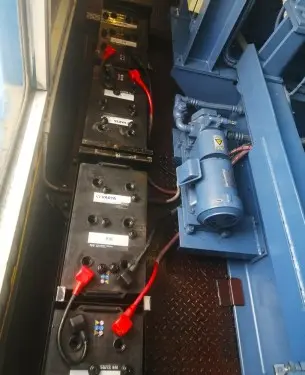

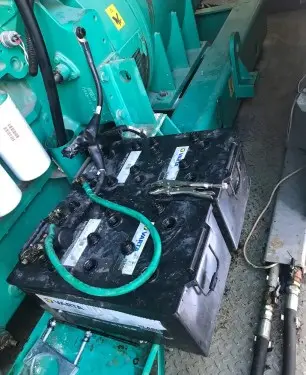

• плотности и уровня электролита, ёмкости АКБ, клемм, защитных колпачков, силовых проводов и перемычек, состояния зарядного устройства АКБ.
• ИБП в РУ-10 кВ.
• целостности опор двигателя, датчиков, вспомогательных систем. клапанов топливной системы.
• целостности шлангов и хомутов систем двигателя, патрубков воздуховода, контроль затяжки крепежных гаек, болтов и соединений двигателя и генератора.
• генератора 24В, электростартера.
• силового генератора.
• параметров панели управления, микропроцессорной защиты, кнопок управления.
• внутриаппаратных выходов радиоэлектронных модулей, целостности электрических соединений.
• устройства АВР при подаче на устройство параметров аварийного режима от постороннего источника.
• селективности автоматов распределительных щитов.
• селективности высоковольтных ячеек.
• коммутационных аппаратов, приводов к ним и блокировок на многократное включение и выключение.
• свободного перемещения выкатных элементов КРУ. исправности работы механических блокировок КРУ.
• срабатывания включения и отключения высоковольтных ячеек.
• на отсутствие механических повреждений изоляторов в электрических аппаратах.
• на соответствие схеме первичных цепей коммутации высоковольтных ячеек 10кВ.
• на соответствие схеме вторичных цепей коммутации (оперативных цепей) высоковольтных ячеек 10кВ.

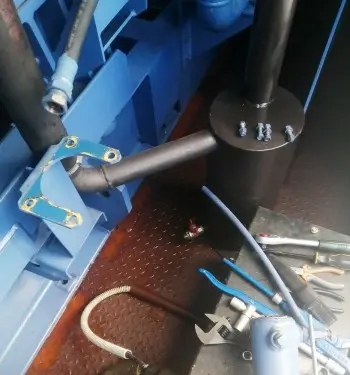

• выхлопной системы ДГУ.
• подключения трансформаторов тока на соответствие схеме по измерительным цепям.

Техническое обслуживание:

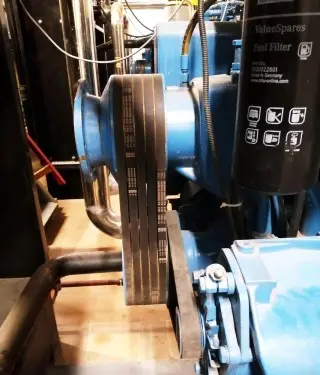

1. Замена ремней вентилятора.

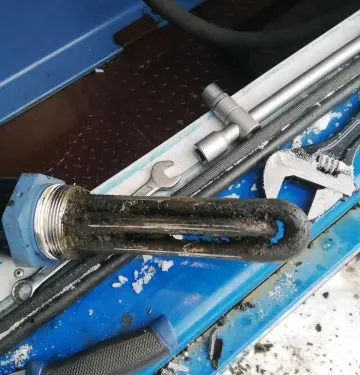

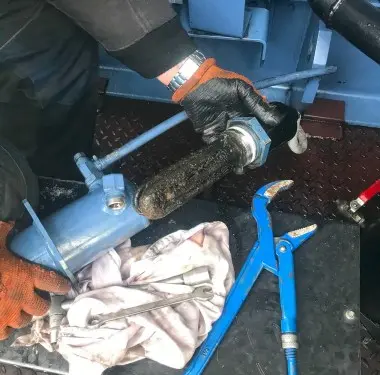

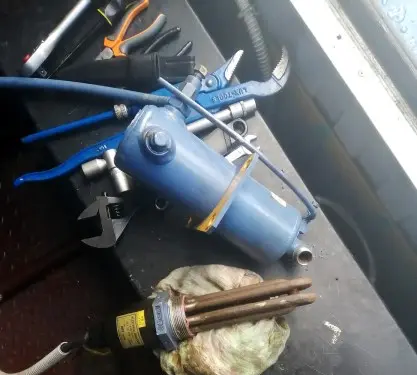

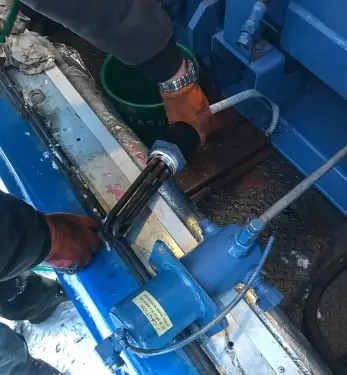

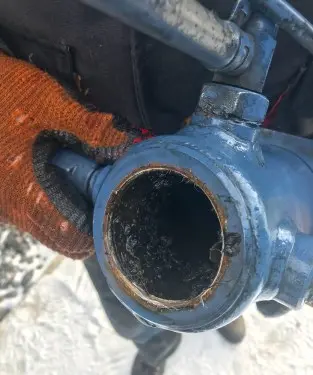

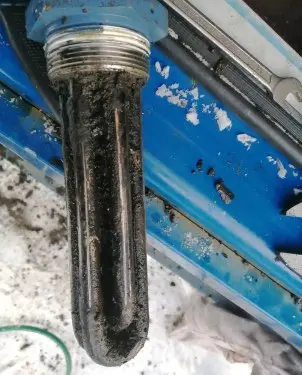

2. Чистка котлов подогревателей ДВС, промывка системы подогрева антифриза ДВС.
3. Промывка системы охлаждения ДВС, замена охлаждающей жидкости.
4. Замена шлангов радиатора, очистка сапуна картера.

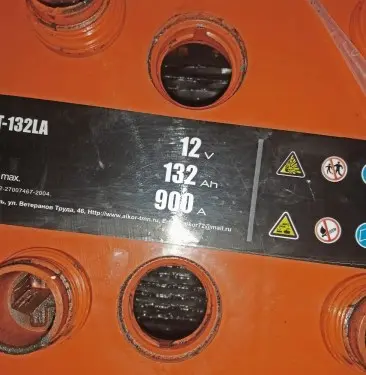

5. Зачистка контактов на клеммах АКБ, восстановление плотности электролита в случае необходимости.
6. Проверка работоспособности всех датчиков двигателя, контейнера, систем ДГУ, их калибровка.

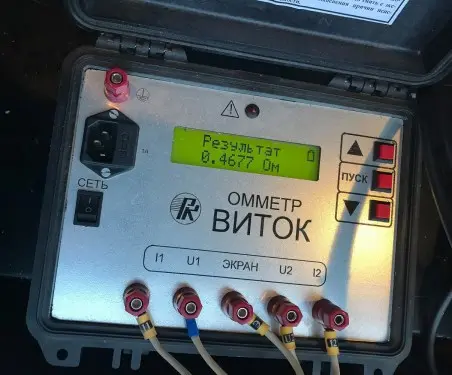

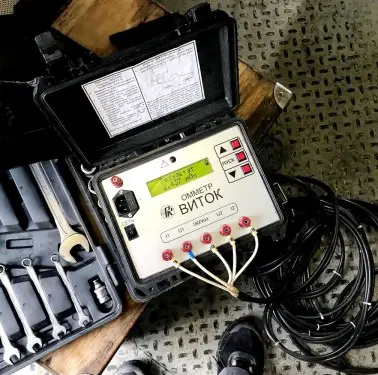

7. Измерение электрического сопротивления обмоток силового генератора с отсоединением контрольных и сигнальных линий. Сопоставление измеренных данных – заводским характеристикам генератора.

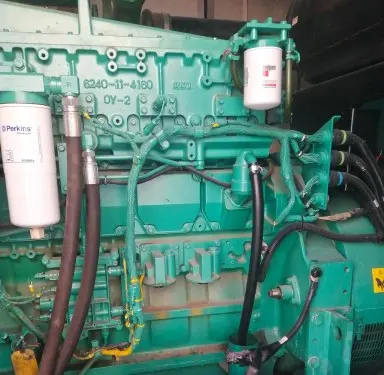

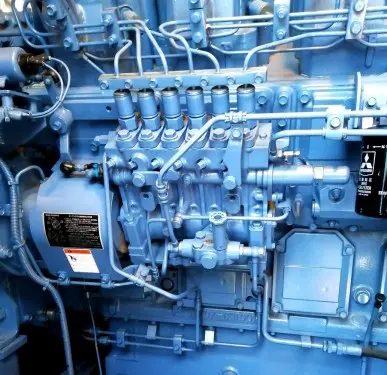

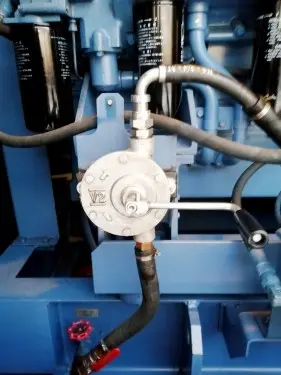

8. Полное обслуживание топливной системы ДВС, включая  топливную аппаратуру ДВС.

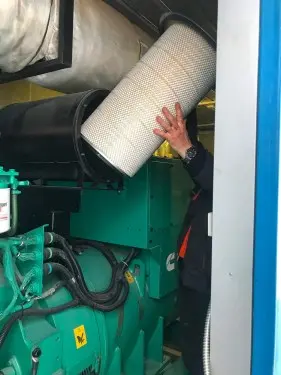

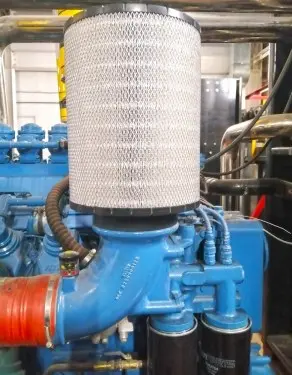

9. Замена воздушных фильтров.

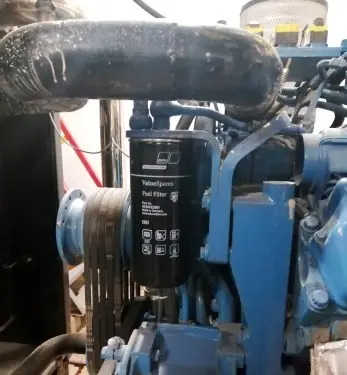

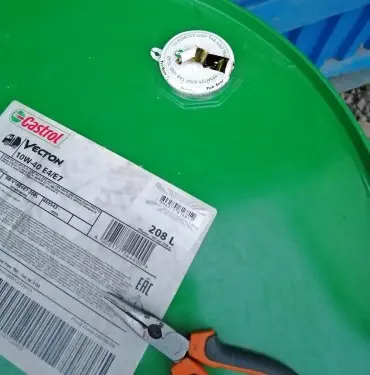

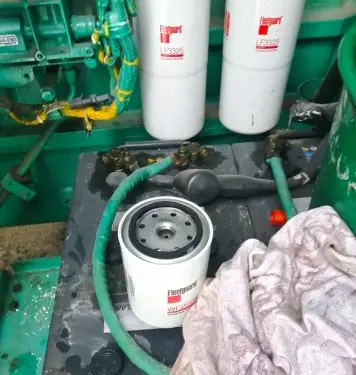

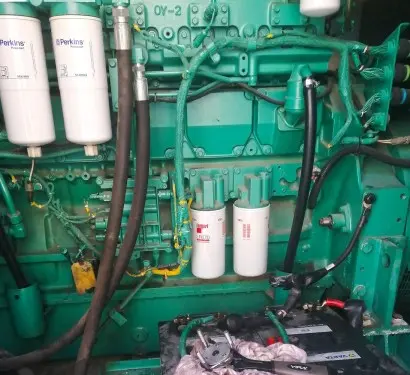

10. Замена моторного масла. Замена масляных и топливных фильтров.
11. Обслуживание системы автоматической топливоподачи топлива, в том числе автоматики, клапанов, регуляторов, с учетом системы топливоподачи от резервуаров с дизельным топливом до расходного бака дизельного топлива ДГУ.
12. Настройка защитных систем ДГУ и автоматики. Прошивка ECM двигателя и настройка файлов конфигурации с помощью лицензионного сервисного ПО, прошивка форсунок, прошивка регулятора управления при помощи лицензионного сервисного ПО.
13. Обслуживание генератора 24В, обслуживание электростартера.
14. Проверка тепловых зазоров в механизме газораспределения ДВС, регулировка коромысел клапанов.
15. Обслуживание силового генератора: протяжка шин (кабельных наконечников) силового генератора, измерение температурных характеристик подшипников 2-х опорного генератора,  регулировка соосности генератора относительно двигателя, коррекция динамических параметров.

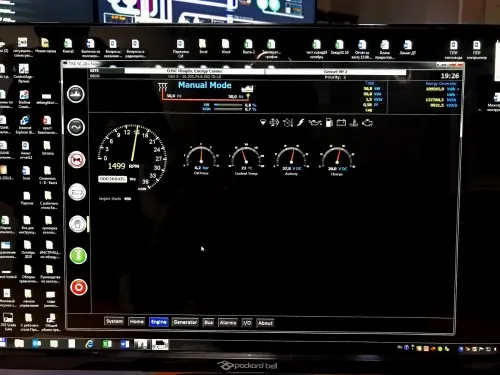

16. Прошивка панели управления и настройка файлов конфигурации с помощью лицензионного сервисного ПО. Проведение настройки параметров микропроцессорной защиты системы управления.
17. Снятие с АВР защитных панелей для обеспечения доступа к внутренним узлам. Проверка состояния уплотнения дверей шкафов, кожухов и вводных втулок. Проверка целости проводников заземления, прочности их соединений и присоединений. Проверка взаимодействия элементов устройства, правильности взаимодействия реле защиты, электроавтоматики, управления и сигнализации в соответствии с принципиальной схемой АВР, проведение настройки.

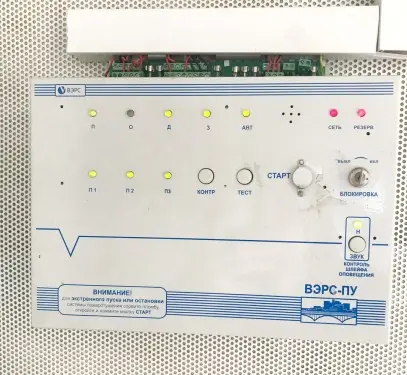

18. Проведение диагностики ОПС. Настройка линии пожаротушения, инспекция электронных компонентов охранно-пожарной системы.
19. Проведение замеров сопротивления заземления, проверка цепи металлосвязи между заземлителями и заземляющими элементами.
20. Настройка и отладка терморегуляции и вентиляции контейнера, регулировка работоспособности вентиляционных клапанов

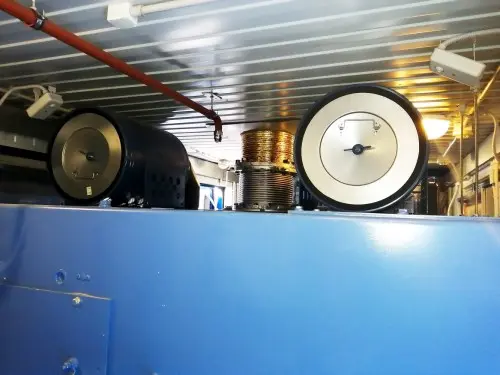

21. Определение эффективности работы системы вентиляции и охлаждения, обслуживание системы воздухоснабжения в контейнере (машинном зале).
22. Проверка целостности электрических соединений с помощью специализированного термоизмеряющего инструмента. Проведение инспекции установленных трансформаторов.
23. Проверка системы отвода картерных газов.
24. Настройка микроконтроллерного расцепителя минимального напряжения выходного автомата PR222DS/PD.

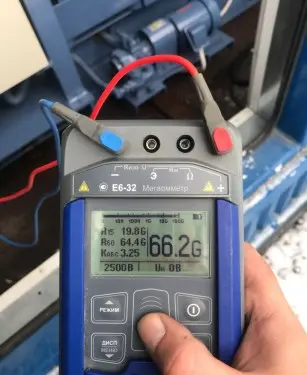

25. Проверка состояния изоляции проводов (кабелей). Проверка надежности контактных соединений (паек) на рядах зажимов, ответвлениях от шин, шпильках реле, испытательных блоков, резисторах. Протяжка контактных соединений и проверка качества паек.
26. Замеры нагрузок по фазам на вводе и на групповых отходящих линиях.
27. Настройка реле защиты и автоматики SEPAM в высоковольтных ячейках ДГУ и РП 10кВ.
28. Смазка трущихся деталей и контактов коммутационных аппаратов.
29. Регулировка механической части коммутационных аппаратов, их контактных пар, приводов и блокировок.
30. Осмотр, проверка и протяжка контактных соединений шинного моста 10кВ, в ячейках ДГУ и РУ.
31. Протяжка контактных соединений первичных цепей коммутации электрооборудования 10кВ.
32. Протяжка контактных соединений вторичных цепей коммутации (оперативных цепей) высоковольтных ячеек 10кВ.

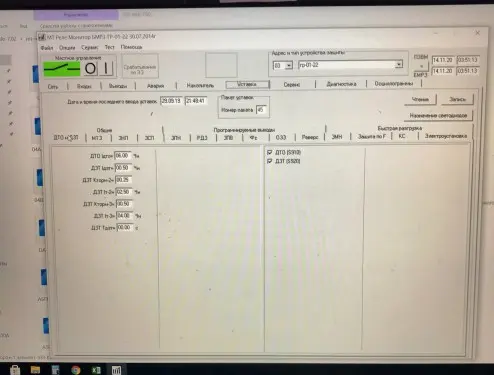

33. Настройка микропроцессорного блока релейной защиты БМРЗ.

Испытания:

• Настройка работы ДГУ на холостом ходу.
• Настройка транслятора/ретранслятора протоколов ДГУ, приведение их в работоспособное состояние.
• Проверка теплового баланса ДГУ при работе под нагрузкой.
• Проверка теплового состояния автоматов с измерением тока пофазно по каждому из них в узлах: щит собственных нужд, высоковольтные ячейки.
• Проведение индивидуального испытания оборудования, входящего в состав распределительного устройства.
• Настройка модуля контроля синхронизации MCS.
• Настройка параллельной работы ДГУ на ХХ и под эквивалентной нагрузкой с другими однотипными  ДГУ.

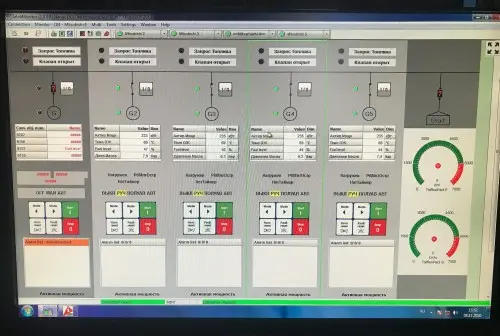

• Испытание комплекса ДГУ с наблюдением параметров ДГУ (не менее 35 у каждой) в реальном времени посредством комплекса Scada.

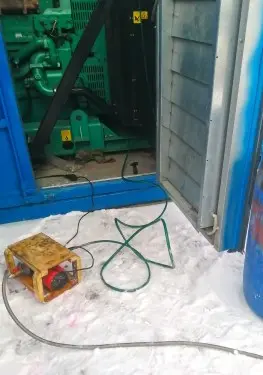

• Испытание одиночной ДГУ на ХХ и под эквивалентной нагрузкой

Сервисная служба «Техэкспо» предоставила гарантию 1 год на выполненные работы, а также подготовила акты и протоколы испытаний всех ДГУ с фото- и видеофиксацией.
