Общая мощность | 1000 кВт |
Заказчик | Краевое государственное унитарное предприятие «Примтеплоэнерго» |
Фото | |
Задача | Поставка, ПНР и настройка параллельной работы новой ДЭС взамен вышедшей из строя в составе дизельной электростанции в п.Терней. |
Решение | Летом 2022 года компания «Техэкспо» поставила дизель-генераторную установку открытого исполнения Cummins Cl400D5 мощностью 1000 кВт для поселка городского типа Терней Приморского края. |
ДГУ предназначена для работы в качестве основного источника электроэнергии взамен вышедшей из строя аналогичной установки в составе дизель-электрической станции.

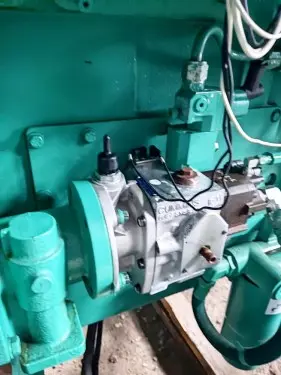

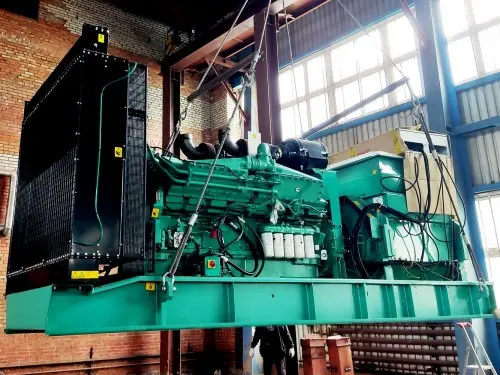

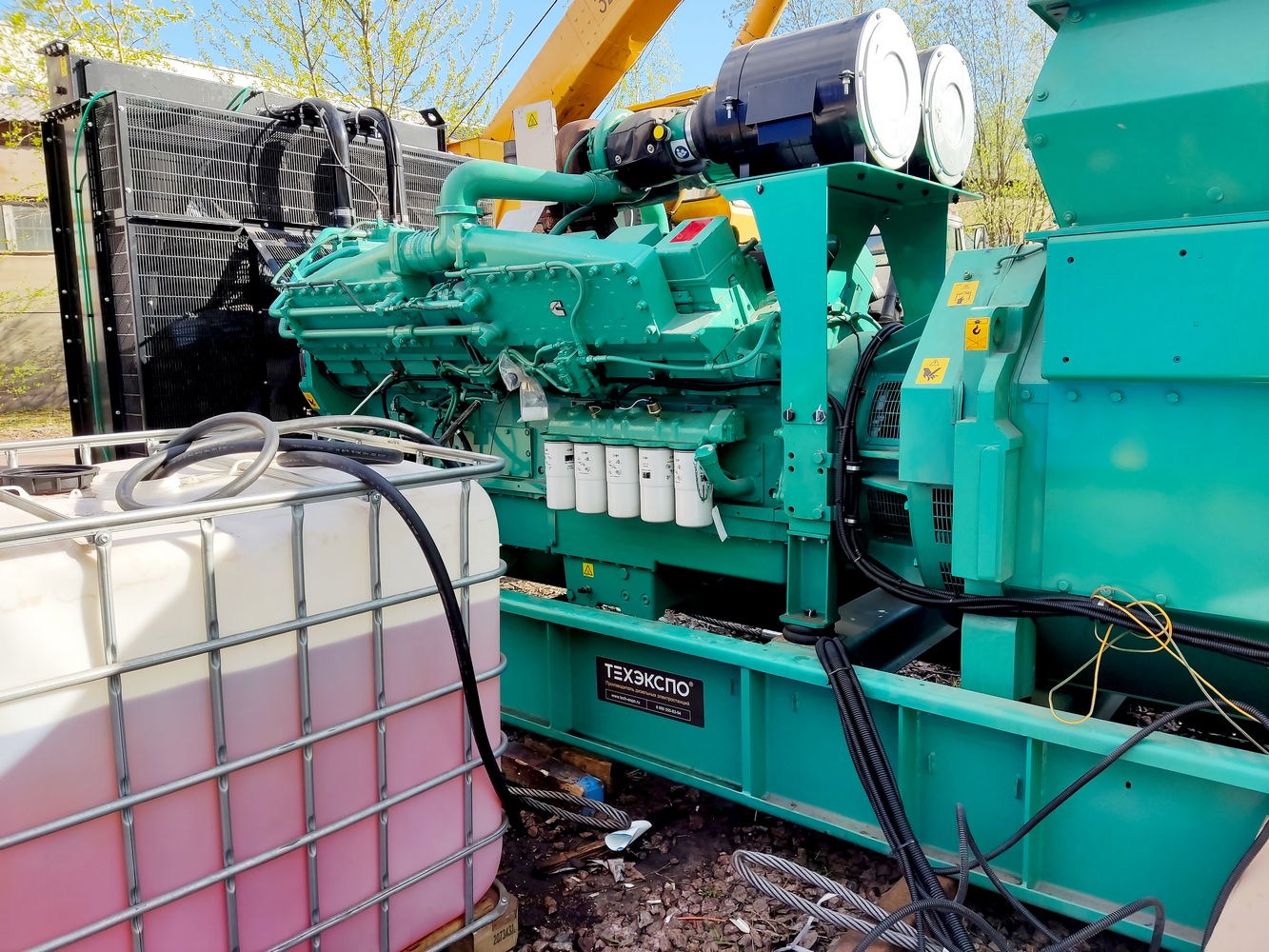

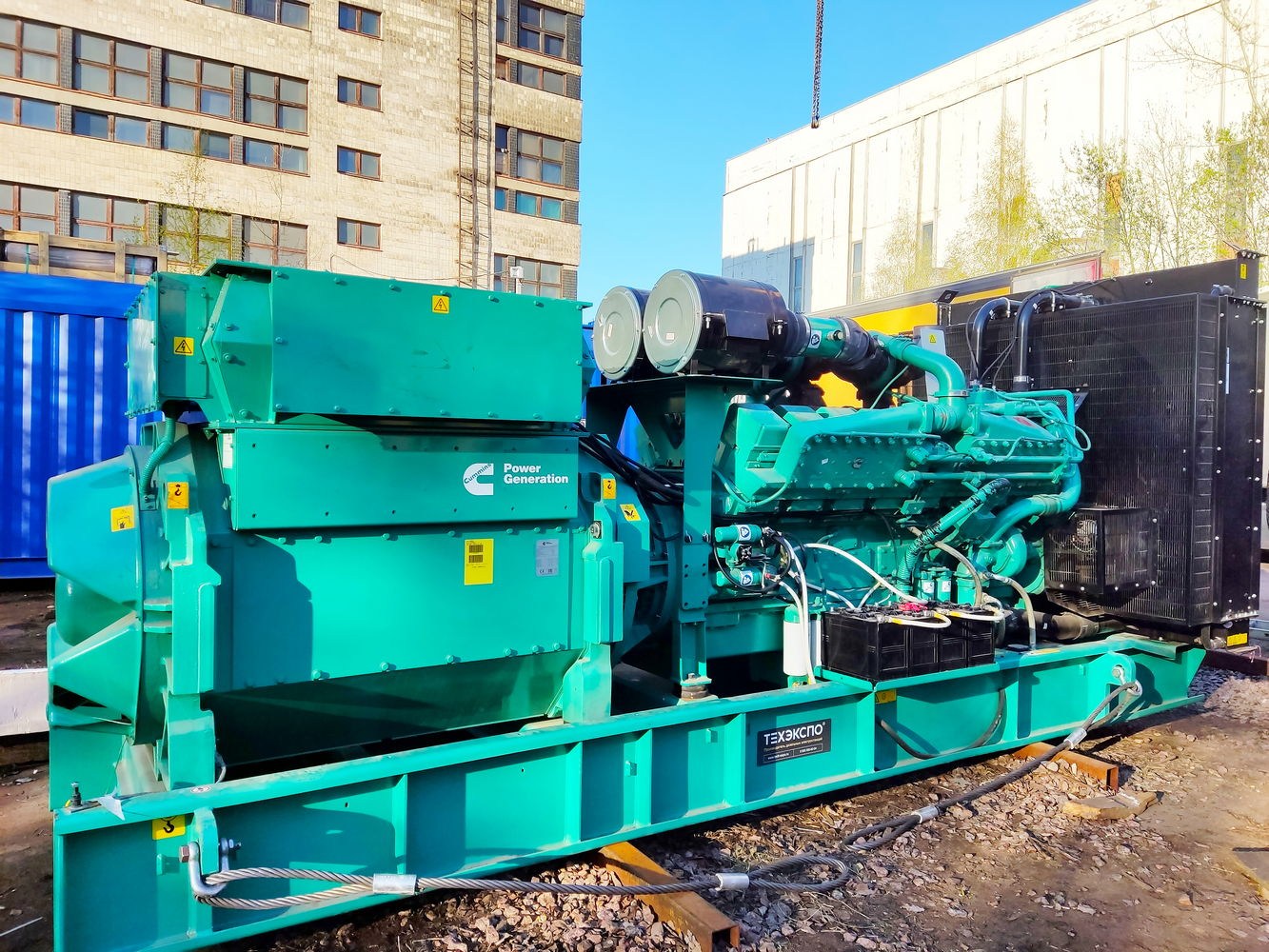

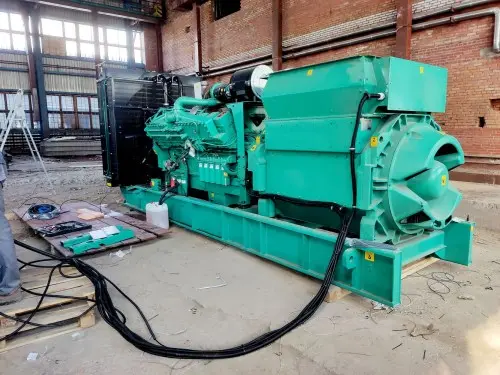

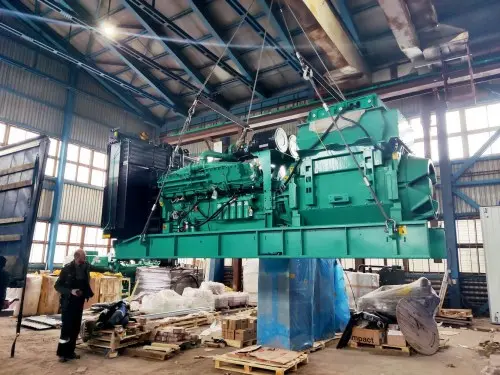

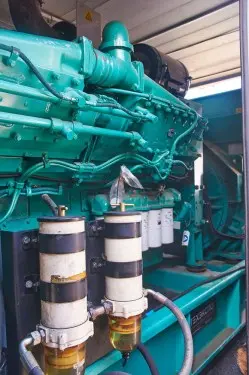

Открытая дизель-генераторная установка Cummins C1400D5 с двигателем Cummins КТА50GЗ и генератором Stamford НVSI804B второй степени автоматизации. ДГУ укомплектована промышленным глушителем. Габариты станции: 5105х2000х2238 мм.

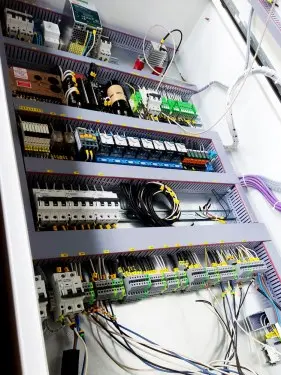

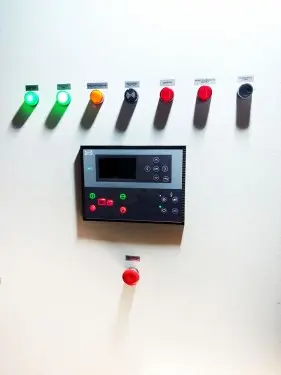

Дополнительно изготовлен щит управления ДГУ с автоматической панелью управления на базе микропроцессорного контроллера DEIF AGC150 с функцией параллельной работы.

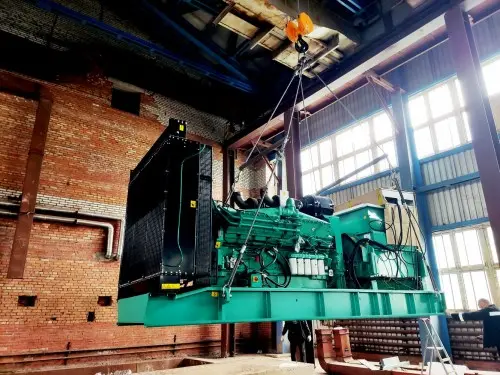

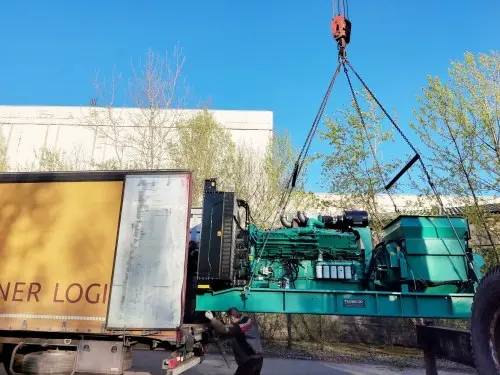

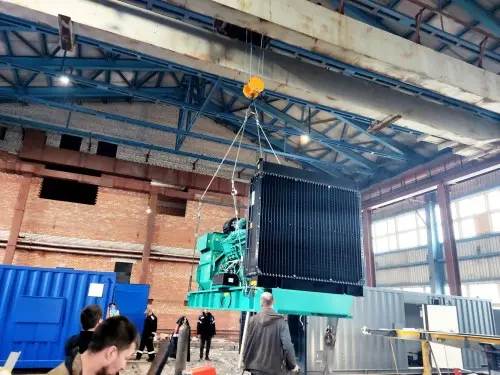

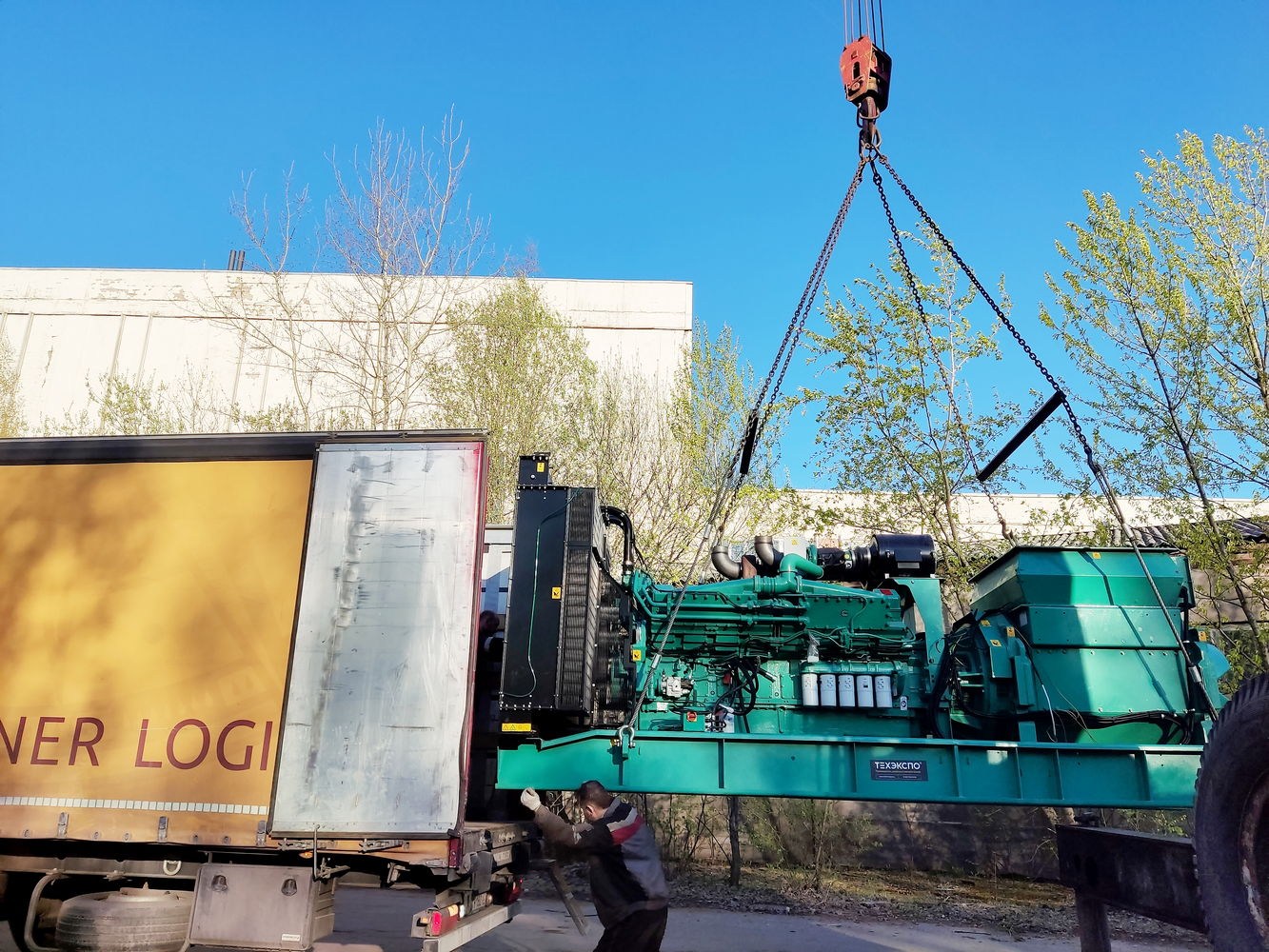

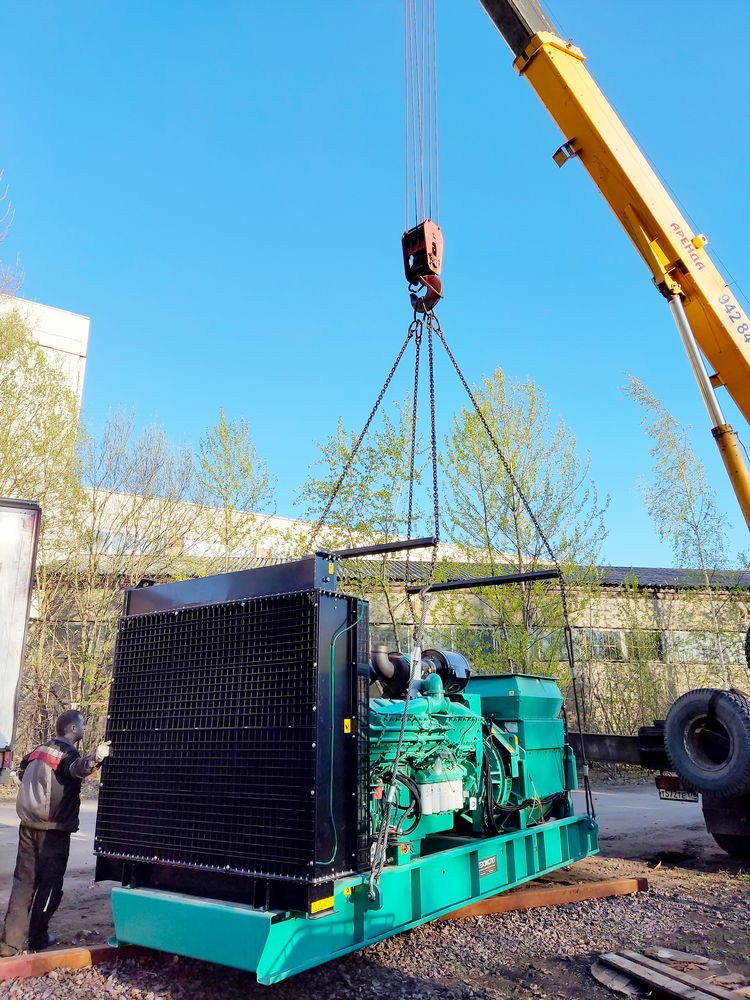

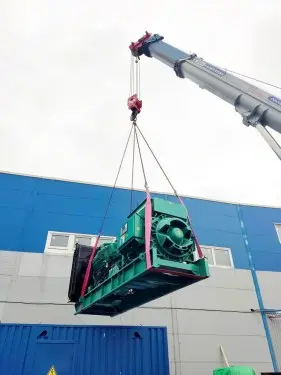

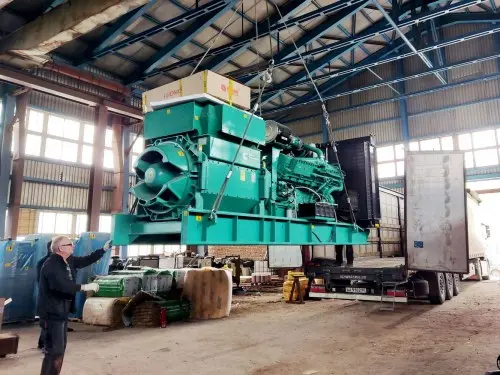

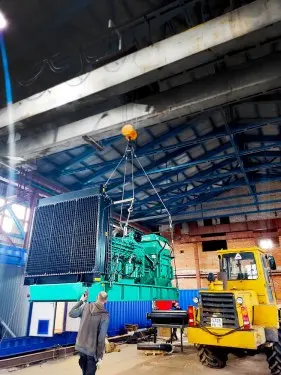

Компания «Техэкспо» доставила ДЭС в Приморский край в пгт. Терней в сроки, установленные контрактом. Новая ДГУ была настроена в параллель с аналогичной существующей ДЭС. Специалисты сервисной службы «Техэкспо» провели пуско-наладочные и шеф-монтажные работы, ДГУ полностью обслужена, заправлена технологическими жидкостями и готова к использованию.
Пусконаладочные работы (ПНР):

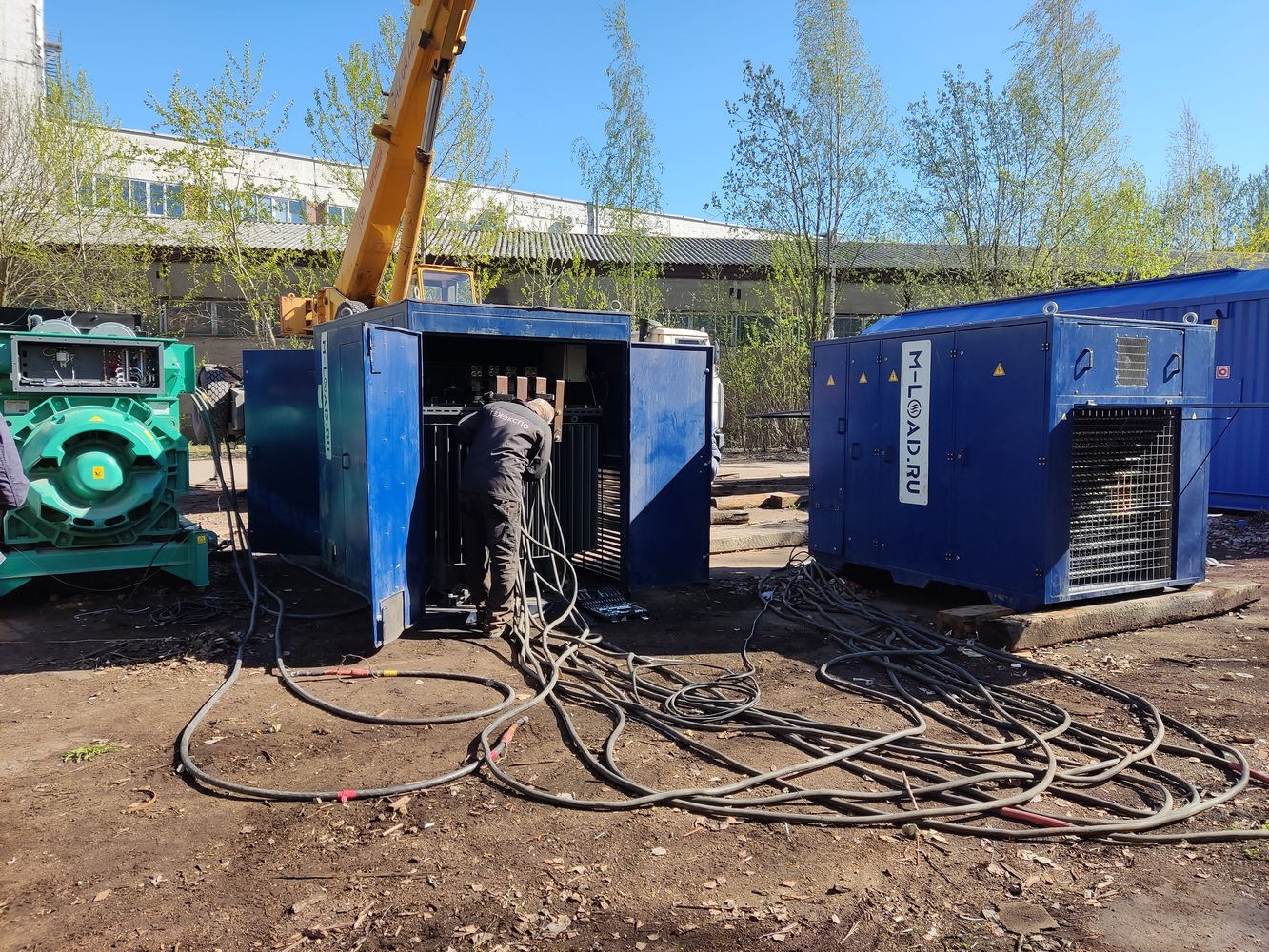

ПНР на основном технологическом оборудовании, ПНР на КИПиА, ПНР на электрооборудовании, ПНР на оборудовании собственных нужд, замер плотности электролита и зарядки АКБ, ПНР на системе ОВ, ПНР на системах ОПС и СКУД, запуск оборудования в режиме холостого хода, калибровка панели управления, ПНР в режиме холостого хода, запуск на обесточенную шину, проверка срабатывания высоковольтных ячеек, проверка срабатывания основных защит, ПНР под нагрузкой, подача ступенчатой нагрузки на ДГУ с контролем технических параметров, проведение индивидуальных испытаний, оформление протоколов электролаборатории, ПНР в режиме распределения мощности, проверка межканальной связи, программирование панели управления, нагрузочные испытания в режиме распределения мощности.
Шеф-монтажные работы (ШМР):
Визуальный осмотр с составлением акта дефектации, проверка комплектности ЗИП, оформление необходимых допусков, монтаж выхлопной системы, монтаж топливной системы, подключение источника собств. нужд, перевод основного оборудования из транспортного положения в штатное, монтаж кабельной продукции.

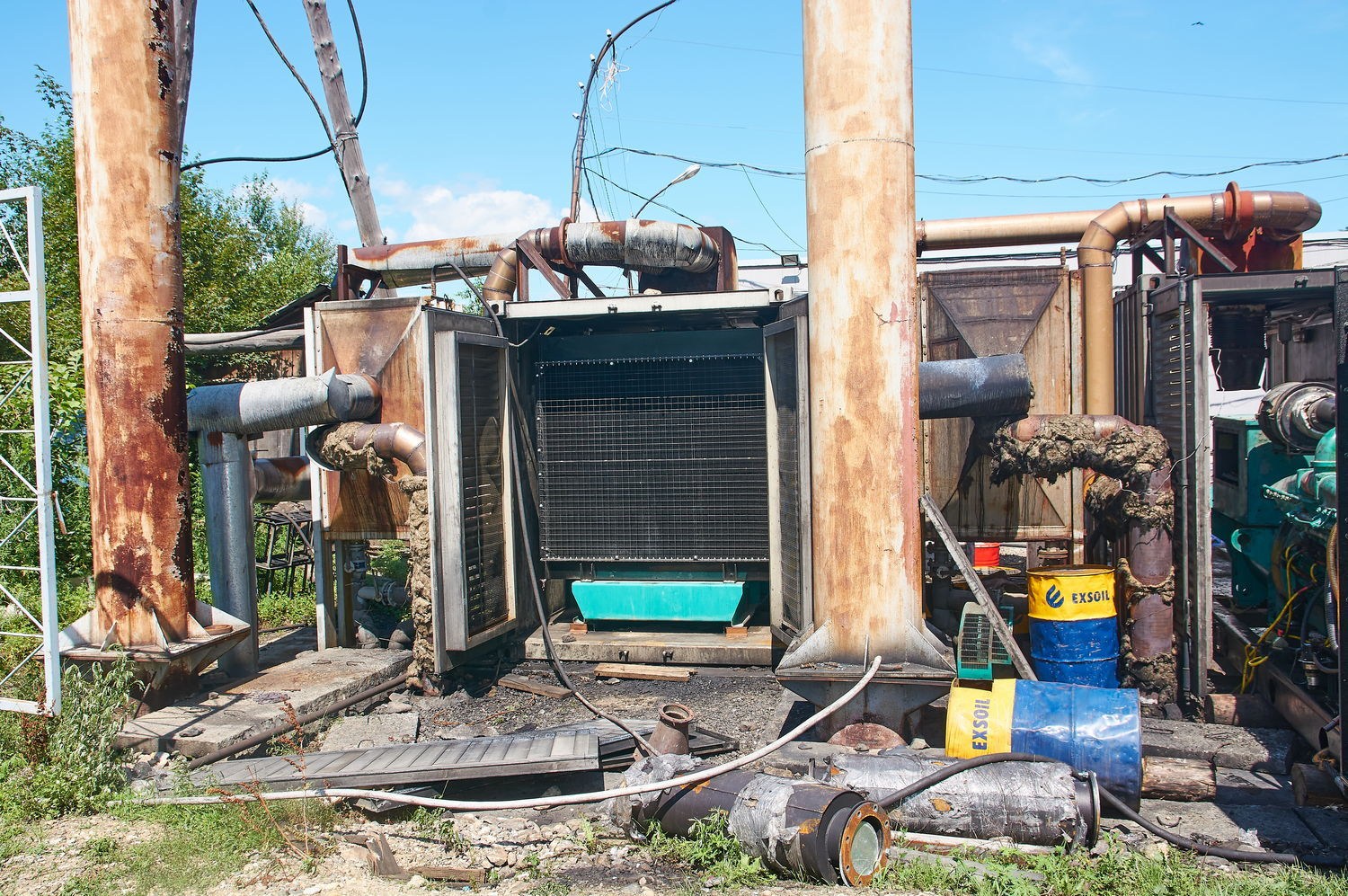

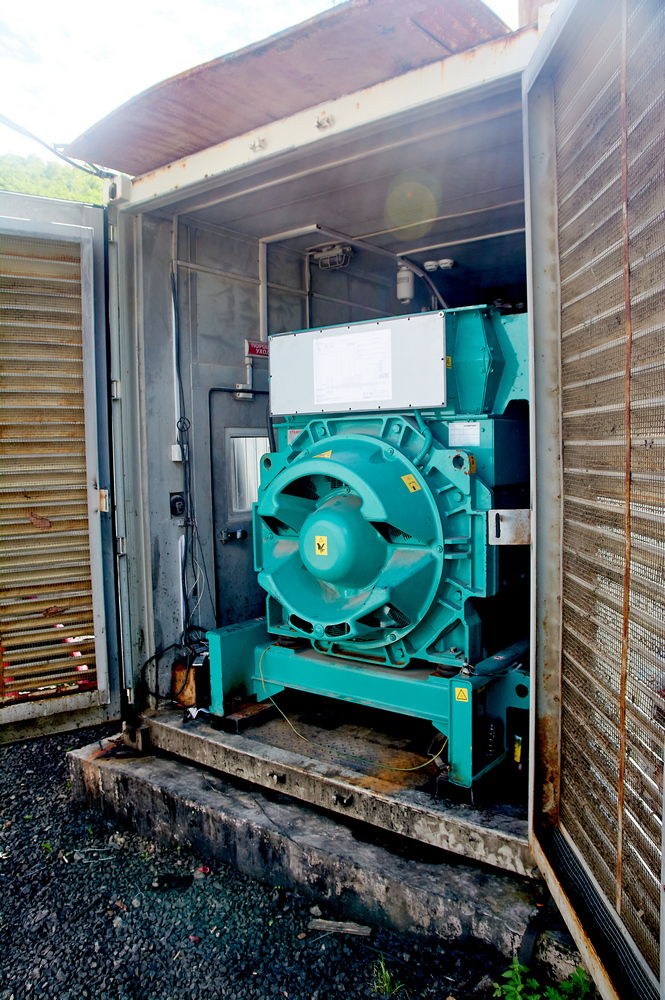

Место проведения работ находится на большом удалении от крупных населённых пунктов. Посёлок Терней расположен в границах Сихотэ-Алинского заповедника и не имеет другого источника электрической энергии кроме дизель-генераторов. Имеющееся оборудование сильно изношено. Помимо подключения ДГУ к существующему генератору перед инженерами ООО «Техэкспо» встала сложная задача стыковки нового генератора с ЗРУ 6 кВ заказчика.
Новое оборудование хорошо себя показало при работе на реальную нагрузку. Также заказчик получил необходимые указания по дальнейшей работе нового оборудования и модернизации ЗРУ.
